光子晶体带隙原理：周期排列的介质为什么能挡住一段光

一句话结论：把两种折射率材料按约半个介质波长的周期排成三维结构，相干散射会让某些频段的光找不到可传播的模式，于是形成光子禁带。

一块欧泊放在手里慢慢转，绿色会滑向蓝色，再滑回红色。它没有颜料，成分只是二氧化硅微球和水的混合物。同样的事情也发生在金带喙凤蝶的翅膀上：那层亮绿色并不来自绿色色素，而是鳞片里周期排列的几丁质与空气结构对光的散射结果。

这类颜色的共同点是把两种折射率的材料按光波长量级的周期排好。人工做出的同构结构有个名字，光子晶体（photonic crystal）。它能做的事情比变色更大：在一定频率范围内，光根本进不去，也传不出来。这个被禁止的频率区间叫光子禁带（photonic band gap）。

禁带不是”这种材料把光吸收了”，也不是”表面镀了反射膜”。它来自周期结构对光的相干散射：某些频率的光在里面反复散射后，前向分量互相抵消，方程找不到可传播的解。要理解这件事，先把周期结构对光的挑选过程讲清楚。

光子禁带从哪里来

先看一维的版本，也就是最熟悉的介质镜。把折射率高低两种材料交替叠成几十层，每层厚度取四分之一波长，正入射时几乎全部反射。这不是新工艺，Rayleigh 在 1887 年就研究过这种周期多层介质堆，指出它存在一段反射率极高的区间。当时还没有”光子晶体”这个词，人们叫它阻带（stop band）。

阻带背后的规则是布拉格条件

$$2d\sin\theta=m\lambda$$

其中 $d$ 是周期结构的晶面间距，$\theta$ 是掠射角，$m$ 是整数级次，$\lambda$ 是波长。要发生相干加强，从相邻晶面反射回来的两份光的光程差必须是波长的整数倍。普通晶体用它衍射 X 射线，光子晶体用它挑选可见光与红外波段：谁满足这个相位条件，谁就被相干地送回去。

一层界面反射掉的能量很少，反射率只有百分之几。可当界面多到几十上百层，每次反射的相位都对齐，回波叠加起来就把那一小段频率整体挡在结构之外。二维、三维结构里发生的是同一件事，只是散射方向多了，光要多绕几圈才能找到出口；绕不出去时，它同样找不到可传播的模式。

这就是禁带与”高反射”的分界。一块高反镜只是把某个方向入射、某个偏振的光送回去；光子晶体的完整禁带要求所有传播方向、两种偏振都无解。把它画成图更直观。

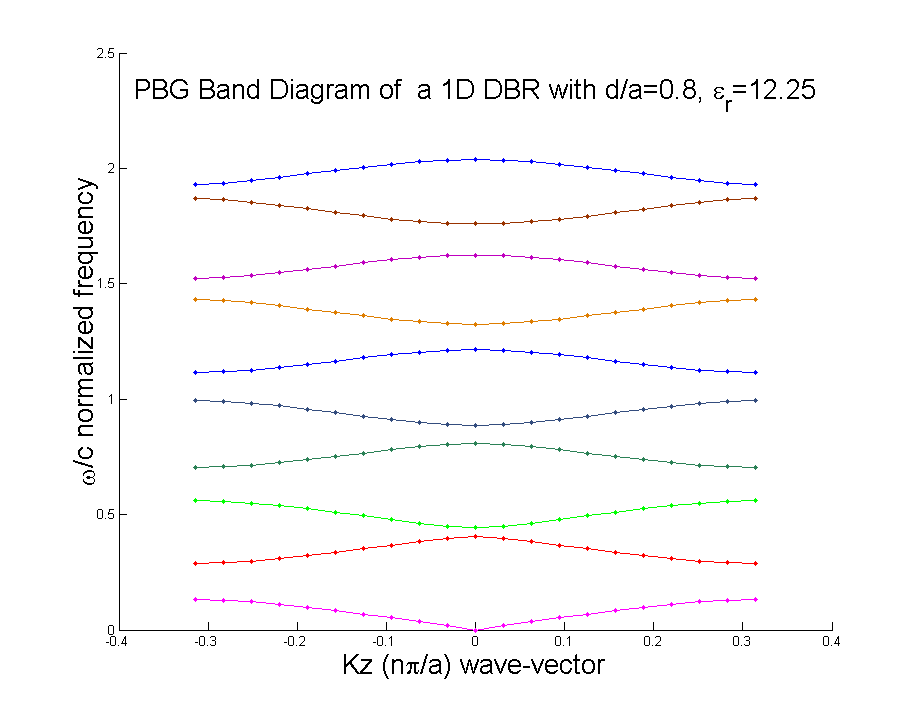

图 1：一维光子晶体（介质镜，空气芯）的能带结构。横轴是波矢，纵轴是归一化频率，曲线是允许传播的模式；曲线之间空出来的频率区间没有模式可用，即禁带。该图用平面波展开法计算，取 101 个平面波，参数 $d/a=0.8$、介电常数对比 12.25。

图里那些分开的曲线叫能带，曲线之间的空白就是禁带。读法和半导体能带图很像，但含义要小心：电子能带里的”禁止”来自泡利不相容与电子填充，光子这里不涉及粒子填充，禁带只是说这个频率的电磁波在周期介质中没有可传播的实波矢解。光子服从玻色统计，光子晶体的分析用经典麦克斯韦方程就够了，不必上量子场论。

顺带说明，这一条类比线索是 1987 年之后才被系统研究的。Yablonovitch 当年关心的是能不能用周期结构抑制原子的自发辐射，John 关心的是光能否被强局域化，两篇论文各自独立地指向了同一个对象。三年后，Ho、Chan 与 Soukoulis 用平面波展开法算出三维结构确实可以存在完整带隙，把这件事从”一维特例”推到了三维。

带隙能不能打开，取决于三个条件

禁带不是”折射率周期排列”的自动结果。周期排布只保证有能带结构，带隙宽不宽、是否对各个方向都成立，还要看下面三件事。

折射率对比要足够大。 空气与玻璃的对比约 1.5，做出的阻带很窄，稍微偏离正入射就消失。要得到完整带隙，通常得用折射率 3 以上的材料，比如硅（约 3.5）或砷化镓（约 3.4）。对比越大，每个方向上的带隙越宽，不同方向的带隙才可能重叠起来。

周期要和光的波长匹配。 结构周期大致要达到光在介质中波长的一半或更大，干涉效应才明显。光的波长在真空里是 $\lambda$，进入平均折射率 $n_{avg}$ 的介质后被压缩成 $\lambda/n_{avg}$。举个可以手算的例子：取通信波长 $\lambda=1.55\ \mu m$，硅基结构的平均折射率约 $n_{avg}=2.5$，则一维带隙中心对应的周期

$$a\approx\frac{\lambda}{2n_{avg}}=\frac{1.55\ \mu m}{2\times 2.5}=0.31\ \mu m$$

也就是约 310 nm，落在电子束光刻或深紫外光刻能做的范围内。换成可见光、玻璃基片，$\lambda=0.55\ \mu m$、$n_{avg}=1.5$，算出来是 $0.55/3.0\ \mu m\approx 183\ nm$。量纲检查一下：两侧都是长度，比值无量纲，数量级也对得上实验里常见的几百纳米。这也解释了为什么早期三维光子晶体难做——要在三个方向上同时把 200–300 nm 的结构排准，工艺挑战比一层薄膜大得多。

结构对称性和维度要合适。 面心立方晶格在三维里给出的布里渊区最接近球形，各方向带隙容易重叠。可惜晶体学限制定理不允许任意高的对称性，所以已报道的完整带隙晶体大多是面心立方加高折射率半导体材料；准晶结构因为没有周期性平移对称的限制，是另一条绕开限制的路线。二维结构即便存在带隙，也只在平面内成立，垂直方向仍然漏光，这是它做平面光子芯片可以、做全空间屏蔽不行的原因。

把三个条件放在一起，就能看清”阻带”和”完整带隙”的差别。

表 1：光子晶体的阻带与完整带隙在判据上的区别。

特征	一维阻带（介质镜）	完整光子带隙
周期方向	1 个方向	3 个方向（二维结构则限于平面内）
覆盖范围	给定入射角附近	所有传播方向、两种偏振
折射率对比要求	低（1.5 级即可）	高（通常 3 以上）
实验难度	镀膜即可	需三维纳米加工或层叠键合
典型用途	反射镜、滤光片、垂直腔面发射激光器（VCSEL）的腔镜	空芯导光、微腔、抑制自发辐射研究

2000 年，Noda 和同事在近红外波段（1.3–1.55 µm 通信窗口）做出了具有完整三维带隙的光子晶体，走的是多层堆叠、晶圆键合的路线。这个结果的意义在于证明完整带隙不只是一维的理想模型，代价是繁琐的三维工艺。

光子晶体光纤：让光在空气里走

禁带最成功的工程落地是光子晶体光纤（photonic crystal fiber，PCF）。它的包层不是均匀的玻璃，而是按周期排布的一圈圈空气孔；纤芯则是实心玻璃或一个空腔。

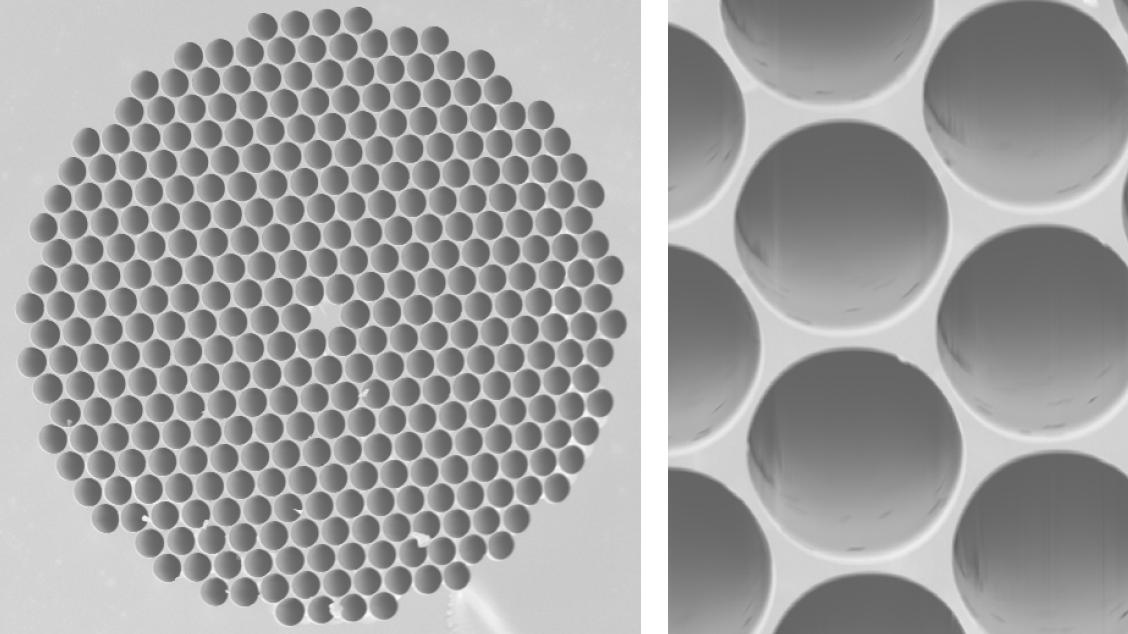

图 2：光子晶体光纤截面的扫描电镜照片。左图中心实芯直径约 5 µm，右图包层空气孔直径约 4 µm；孔的周期排列构成了包层的周期折射率结构。

光纤有两种导光机制。第一种靠”有效折射率”：包层里挖了孔，平均折射率比实心纤芯低，光仍然按全内反射的规则被压在芯里，这时的孔阵列只是把包层折射率”调低”的工具。第二种才是真正的禁带导光：当孔阵列的周期与孔径满足条件时，包层在某个频率区间不存在可传播的模式，芯里的光即使想往外走也没有落脚的能带，只能退回纤芯。第二种机制容许纤芯是空心的。

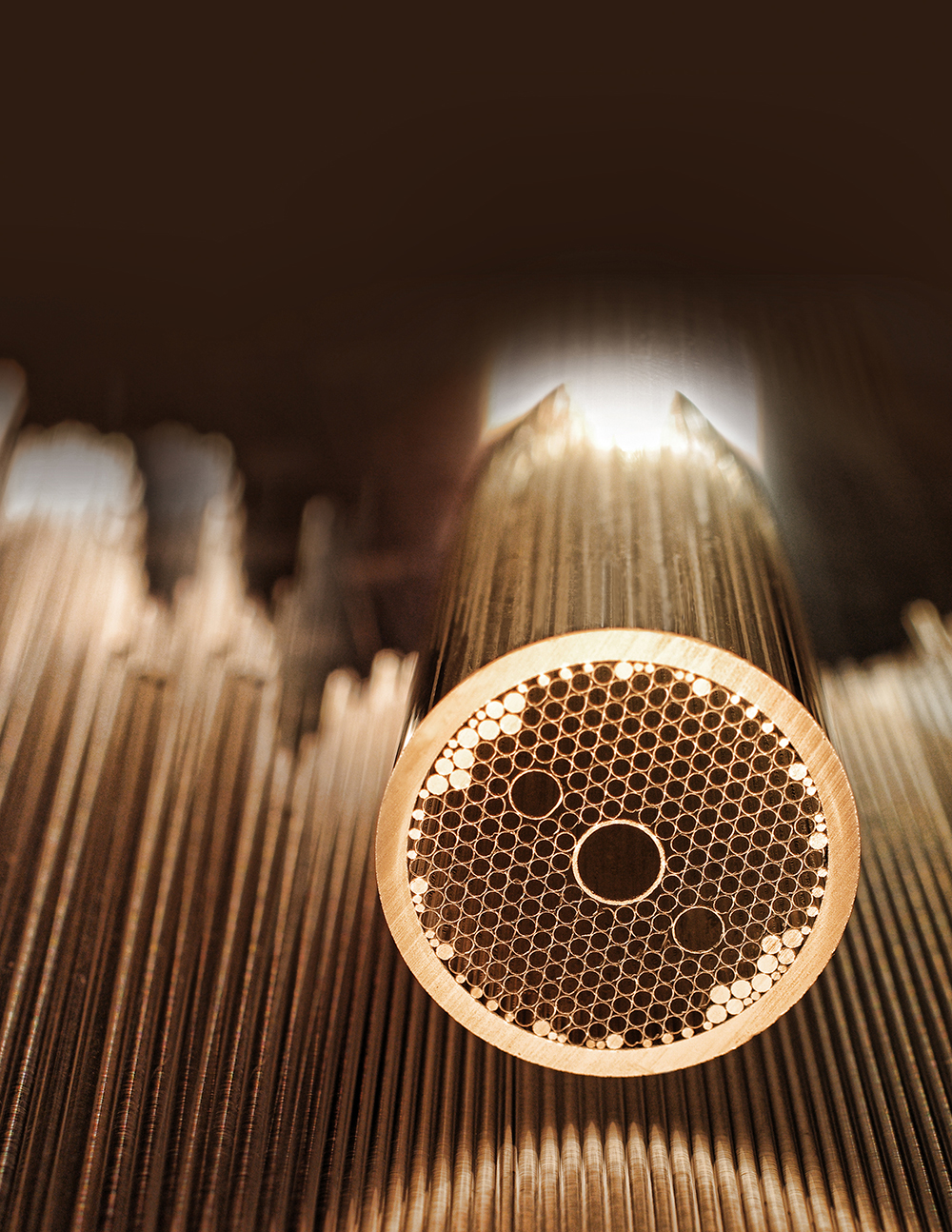

图 3：空芯光子带隙光纤示意。光在中央空气芯中传播，包层二维周期结构提供的禁带把光限制在芯内，避免光场与玻璃材料大面积重叠。

空芯导光的价值很直接。玻璃在红外波段有材料吸收，光强一高还会有非线性效应，脉冲会畸变；把绝大部分光场放进空气，这两类问题同时减轻。代价也真实存在：带隙型光纤对结构参数高度敏感，孔的尺寸偏差、弯曲都会让禁带位置漂移，所以它至今是高端特种光纤，而不是普通通信光纤的替代品。

自然界里的光子晶体

人类做出光子晶体之前，生物已经用了几亿年。蝴蝶翅膀的鳞片里有几丁质和空气交替排列的周期结构，甲虫鞘翅、孔雀羽毛也类似。它们不含对应的色素分子，呈现的颜色却饱和稳定，换个角度看还会变化。

图 4：金带喙凤蝶（Teinopalpus imperialis）翅膀的绿色。颜色来自鳞片内几丁质与空气的周期排列，属于天然光子晶体产生的结构色，而不是色素吸收。

判断”是不是结构色”有一个简单实验：把样品放进折射率不同的液体里。色素分子的吸收峰由分子能级决定，几乎不受浸泡介质影响；结构色由折射率对比和周期尺度决定，液体渗进孔隙后对比变小，颜色会明显偏移甚至消失。这条判据是鉴别天然光子晶体最直接的办法之一。天然光子晶体的周期通常在几百纳米量级，和上一节算出的 183 nm 到 310 nm 处在同一量级，这是两个完全独立的观察互相印证的地方。

常见误解

误以为光子禁带是”光被挡住了”。 实际上禁带里没有可传播的模式，光在进入结构时就被相干地反射回来，能量既不转化也不积累。它与金属屏蔽的差别在于：金属靠自由电子在很宽频段反射，光子晶体只在设计好的频段、设计好的方向上禁止传播，其余频率照常通过。

误以为垂直入射也能靠全内反射实现禁带。 实际上全内反射需要光线在界面上超过临界角，正入射时完全不适用。一维介质镜之所以正入射也能高反，靠的是布拉格条件的相干叠加，不是全反射；这也是它能被算进光子能带框架的原因。

误以为一维介质镜就是完整光子带隙。 实际上介质镜只在给定入射角和偏振附近形成阻带，换个角度或换个偏振，阻带位置就移动。完整带隙要求所有方向和偏振同时被覆盖，这是三维结构才可能做到的事，也是它工艺困难的原因。
