法拉第效应原理：磁场怎样让偏振面旋转
一块玻璃放在磁铁之间
1845 年秋天，法拉第把一块早年做光学玻璃时留下的”重玻璃”放进电磁铁的两极之间，让一束偏振光穿过它。光出来时，偏振面转过了一个角度。他在实验笔记里写道：终于让磁力线被照亮，让一束光被磁化了。
这句话听上去偏文学，物理含义却很具体：光既然是电磁波，磁场就理应能对它做点什么。而在当时，光与电磁之间有没有实验联系还是空白，法拉第效应（Faraday effect）是第一个证据，比麦克斯韦写完电磁理论早了二十年。
现象本身不复杂。把一块透明介质（玻璃、晶体、液体都行）放在沿光传播方向的磁场里，穿过的线偏振光的偏振面会旋转。问题是：转多少由什么决定？旋转从哪里来？它和糖水让偏振面旋转看起来是同一件事，为什么本质上完全不同？这三个问题分别对应这条效应的公式、机制和工程价值。
旋光角公式：Verdet 常数、磁场与长度
对匀强磁场、且磁场方向与光的传播方向平行的情况，旋转角有一个干净的表达式：
$$\theta = V B L$$
其中 $B$ 是磁感应强度（单位 T），$L$ 是光在介质中走过的长度（单位 m），$V$ 是材料特有的比例系数，叫 Verdet 常数（Verdet constant），单位是 $\mathrm{rad/(T\cdot m)}$。量纲上对得上：$\mathrm{rad/(T\cdot m)} \times \mathrm{T} \times \mathrm{m} = \mathrm{rad}$。磁场方向若与光路夹角为 $\varphi$，真正起作用的是沿光路的投影 $B\cos\varphi$；磁场不均匀时把上式写成沿路径的积分 $\theta = V\int B_\parallel \mathrm{d}l$。
数值有多大？以铽镓石榴石（terbium gallium garnet，TGG）晶体为例，632.8 nm 波长下 $V$ 约为 $134\ \mathrm{rad/(T\cdot m)}$。取 $B = 0.5$ T、晶体长 $L = 20$ mm，代入得
$$\theta = 134 \times 0.5 \times 0.020 = 1.34\ \mathrm{rad} \approx 76.8^\circ$$
反过来，要做成旋转 45°（$0.7854$ rad）的器件，同样磁场下晶体只需 $L = 0.7854/(134\times0.5) \approx 11.7$ mm。这两个数字解释了两件事：为什么磁光器件的晶体只有厘米量级，以及为什么它必须挑材料。
因为 $V$ 是波长的函数，而且对多数材料小得可怜。石英光纤在 1550 nm 处 $V$ 只有 $0.589\ \mathrm{rad/(T\cdot m)}$，想靠它转 45°，$B = 0.5$ T 时要拉 $2.67$ 米长的光纤，体积上完全不可行；TGG 在 1064 nm 处 $V$ 降到约 $40\ \mathrm{rad/(T\cdot m)}$，同样条件下长度就要从 11.7 mm 涨到约 39 mm。含铽（Tb）这类顺磁离子的材料因此成了主力：掺铽玻璃约 $20\ \mathrm{rad/(T\cdot m)}$（632 nm），TGG 晶体更高，两者都是法拉第器件的主力材料。

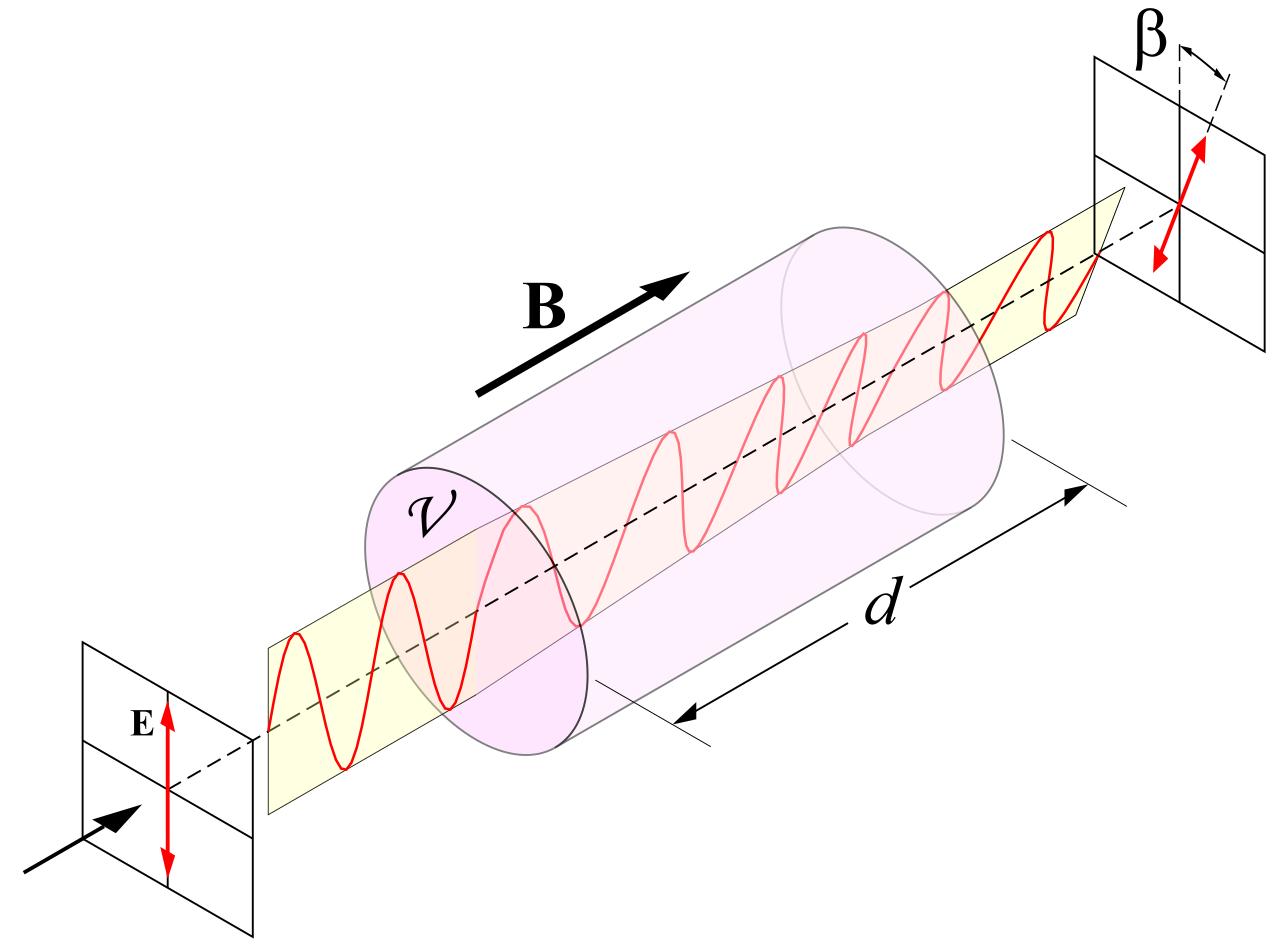

图 1：线偏振光沿磁场方向穿过介质后偏振面转过角度 θ；参与作用的是磁场沿光传播方向的分量，旋转方向由磁场与传播方向的相对取向决定。
旋转从哪里来：左旋光和右旋光走得不一样快
把一束线偏振光拆成两束等幅的圆偏振光，一束左旋、一束右旋，这是完全等价的描述。没有磁场时，介质对这两束光一视同仁，折射率相同，穿过之后两束光重新叠加，偏振方向不变。
加了磁场，情况就变了。介质里的电子在光场驱动下做圆周运动，这个运动本身又产生磁场：对外加磁场来说，一种圆偏振对应的附加磁场与之同向，另一种反向。两个分量的有效磁场一个被加强、一个被削弱，折射率于是分开了，记为 $n_+$ 与 $n_-$。这种”两种圆偏振速度不同”的性质叫圆双折射（circular birefringence）。
两束光穿过长度 $L$ 后累积的相位差是
$$\Delta\varphi = \frac{2\pi}{\lambda}(n_+ - n_-)L$$
回到线偏振的合成图像里，这个相位差正好表现为偏振面转过 $\theta = \Delta\varphi/2$。旋转角正比于 $L$、正比于磁场，也就顺理成章了：磁场越强，两种圆偏振的折射率分得越开。
顺带说清楚一个容易混淆的地方：天然旋光（比如糖溶液、石英）用的是同一套”圆双折射”语言，但那里的折射率差异来自介质本身的手性结构，不需要外场；而法拉第效应里，圆双折射是磁场诱导出来的，撤掉磁场就消失。机制上的这点差别，会在下一步放大成一个非常实用的性质。
非互易性：为什么回程的光转得更多
判断一个光学元件好不好用，有个便宜的问题：把光原路反射回去，它能不能自己”撤销”刚才发生的事。透镜、反射镜、波片、天然旋光介质，答案都是能。你把偏振光送进糖水转 30°，反射回来再穿一次，出来和进去时一样。
法拉第效应是例外。原因在旋转方向的判据上：它取决于磁场方向与光传播方向的相对取向。光反向传播时，这个相对取向反了，所以从”跟着光走”的观察者角度看，回程的旋转方向确实相反。可观察者的朝向本身也翻了过来，两者一抵，在实验室的固定坐标系里，回程的旋转方向与去程相同。结果是旋光角叠加：
$$\theta_{\text{往返}} = 2\theta$$
这就是非互易性（non-reciprocity）。它听上去只是个小性质，却是磁光器件能成为”光二极管”的全部资本。若把法拉第旋转器换成同样能转 45° 的石英波片，回程光会老老实实转回来，隔离功能无从谈起。
光隔离器：挡住反射光的那 45°
激光器怕反射光。返回腔内的光会扰动振荡，轻则功率抖动、频率漂移，重则损伤增益介质。法拉第隔离器（Faraday isolator）就是用来掐断这条回路的器件，它把上面那条非互易性用得很直白。
偏振相关型隔离器由三部分组成：输入偏振片（设为竖直）、旋转 45° 的法拉第旋转器、相对输入转 45° 的检偏器。正向走的光先被偏振片选成竖直偏振，穿过旋转器转到 45°，正好对上检偏器的透光方向，顺利通过。
反方向来的光先被检偏器选成 45° 偏振，再穿过同一个旋转器。关键在于回程又转了 45°，而不是转回竖直。于是它出来时变成水平偏振，与输入偏振片的透光方向正交，被挡在门外。转 45° 这个设计数值不是随便选的：它让去程恰好放行、回程恰好正交，两个条件同时成立。

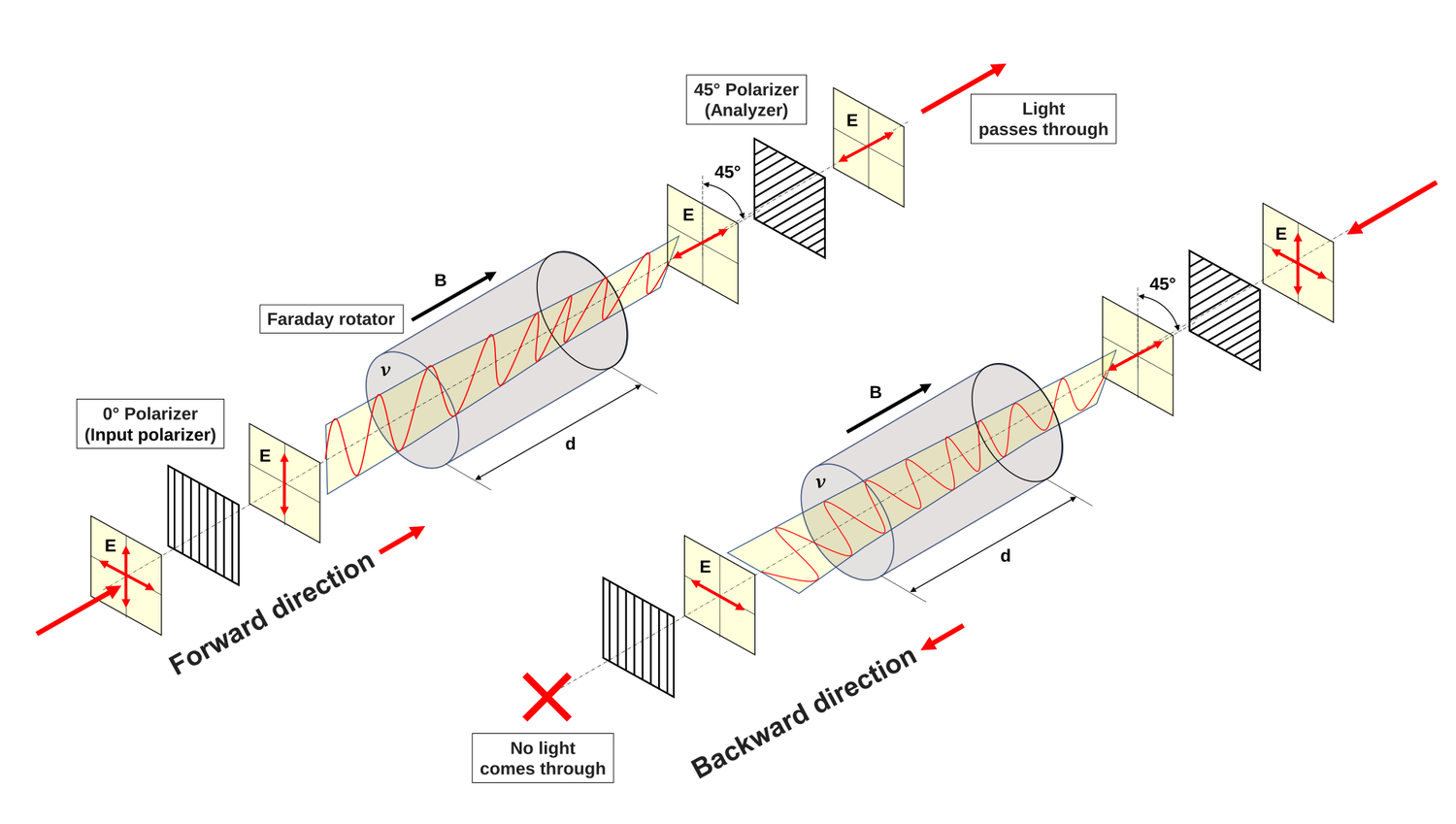

图 2：偏振相关法拉第隔离器：输入偏振片、45° 法拉第旋转器与检偏器。正向光通过；回程光被再旋转 45° 后与输入偏振片正交而被消光。
实际器件里，45° 由”Verdet 常数 × 磁场 × 晶体长度”凑出来，因此磁体、晶体长度和材料要一起设计。700–1100 nm 波段常用掺铽硼硅酸盐玻璃或 TGG 晶体，1310 nm 与 1550 nm 光纤通信用钇铁石榴石（yttrium iron garnet，YIG）晶体，商用 YIG 隔离器的隔离度可以做到 30 dB 以上，也就是反向衰减三个数量级。光纤系统里更常见的是偏振无关型：两端用双折射楔形块代替偏振片，正向光被分开再合拢进光纤，回程光则被进一步分开、无法聚焦回纤芯。
磁光效应的家族与几种用法
法拉第效应只是磁光效应里透射的那一支。光从磁化介质表面反射时，偏振态同样会改变，这类现象统称磁光克尔效应（magneto-optic Kerr effect，MOKE），按磁化方向相对入射面的取向分成极向、纵向、横向三种基本几何。它和法拉第效应共用同一套物理内核：磁场让左旋、右旋两种圆偏振感受到不同的介质响应，只是一个看透射，一个看反射。材料研究中常用它做磁畴成像与磁化结构表征，克尔显微镜就是按这个原理工作的。

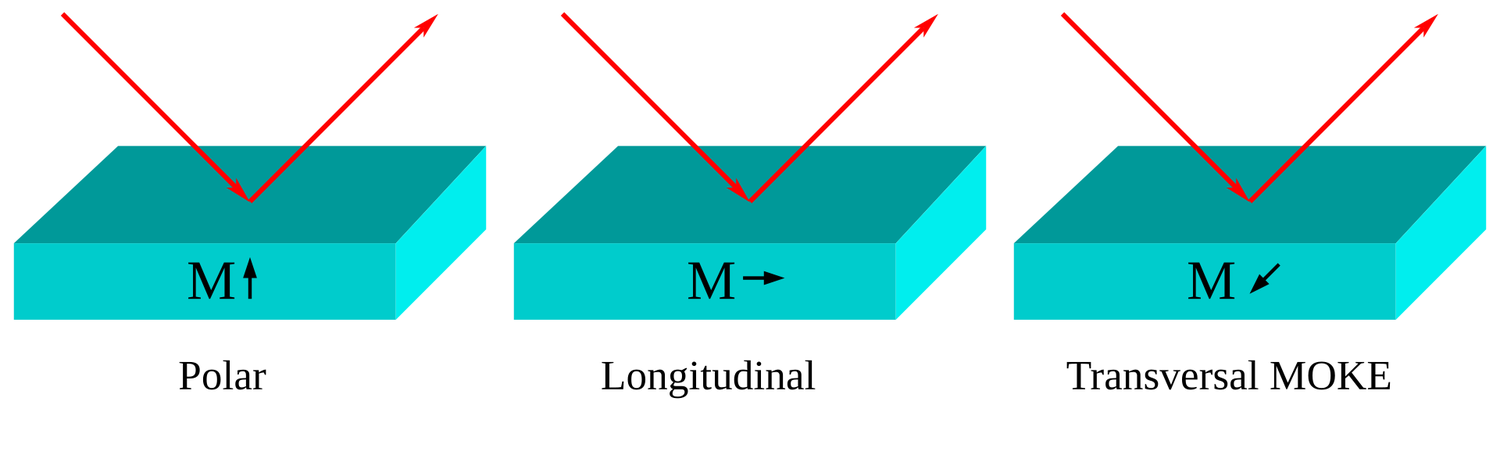

图 3：反射式磁光克尔效应的三种基本磁化几何：极向（polar）、纵向（longitudinal）与横向（transverse），磁化方向相对入射面与表面的取向不同，反射光的偏振变化也各不相同。
把公式倒过来用，法拉第效应还能当磁场探头。旋转角正比于磁场沿光路的积分，而载流导线周围的磁场积分又直接对应电流，光纤电流传感器就是按这个逻辑工作的：绕在高压母线周围的磁光光纤测出旋光角，就得到电流大小，测量回路与被测高压之间只有光纤，天然绝缘。等离子体里的法拉第旋转角近似正比于波长的平方，射电天文学把偏振信号穿过星际介质后偏转的角度记成旋转测度（rotation measure），反推视线方向上的磁场强度与电子密度，这是测量星际磁场最直接的手段之一。
使用时值得留意的几处边界
波长。器件是按工作波长标定的。前面算过，TGG 的 Verdet 常数从 632.8 nm 的 134 掉到 1064 nm 的 40，同样的晶体与磁体，旋转角少了三分之二。超短脉冲和宽带光源更麻烦：整个光谱范围内各波长转的角度不同，中心波长转到 45°，边带可能只转了三十几度，隔离度随之打折。工程上的做法是换材料（如 YIG 用于通信波段）或把器件设计成可调：转动晶体让它多伸进磁体一点，改变有效长度。
温度。旋转角里三个量都与温度有关：Verdet 常数随温度漂移，永磁体的剩磁也随温度变化，晶体还会热膨胀。旋转角一旦偏离 45°，隔离度下降得非常快，因为反向消光靠的是两个偏振方向的”正交”。
表 1：旋转角偏离 45° 时隔离度与正向损耗的变化（按隔离度 $=-20\lg|\sin\varepsilon|$ 计算，$\varepsilon$ 为偏差角）。
| 旋转角偏差 $\varepsilon$ | 反向隔离度 | 正向附加损耗 |
|---|---|---|
| 1° | 35.2 dB | 0.0013 dB |
| 2° | 29.1 dB | 0.0053 dB |
| 5° | 21.2 dB | 0.033 dB |
这张表说明了一个有点反直觉的取舍：正向损耗对角度偏差极不敏感，5° 偏差也只多损失 0.03 dB，可反向隔离度已经掉了十几个 dB。所以隔离器对温度稳定性和装配精度的要求，几乎全部来自反向指标。
功率与热。晶体吸收的激光功率会变成热量，产生热透镜、热致双折射和退偏，反过来又破坏隔离度。这就要求材料同时满足高 Verdet 常数（晶体短）、低吸收系数、低非线性折射率和高损伤阈值，这几个要求并不总能同时满足，高功率器件往往要在长度、磁体体积和冷却之间做折中。
隔离不是绝对的。器件最终靠偏振片（或双折射楔形块）的消光比收尾，能做到的隔离度有上限；入射光的偏振纯度、光束准直和晶体表面的剩余反射都会往下拉指标。把 30 dB 当作商用器件的典型量级更稳妥，具体数值要按波长、功率和温度条件看厂家标定曲线。
