光克尔效应与自聚焦：强光如何改变介质折射率
一束”太强”的光会发生什么
把一束激光射进一块透明玻璃，按中学课本的说法它应该笔直穿过。但把功率加到百万瓦量级，情况就变了：光束自己在玻璃内部收拢，焦点附近出现明亮的闪光，玻璃上留下一个永久的小坑。这里没有额外的力作用在光上，变化的只是介质本身，强光让玻璃的折射率不再是原来的数值。
这条线索牵出一整片非线性光学的内容。折射率随光强改变的现象叫光克尔效应（optical Kerr effect），它在空间上让光束自己会聚，在时间上给脉冲本身加上相位。两者都来自同一个系数 $n_2$，理解它，就理解了高功率激光为什么难伺候。
光克尔效应：折射率随光强变化
线性光学里，折射率 $n$ 对给定波长是个常数。这个说法在弱光下很好用，因为介质对光的响应几乎只由材料决定。光强升到一定程度，介质电子被光场推离平衡位置的方式不再线性，折射率随之改变，最低阶的修正写成
$$n = n_0 + n_2 I$$
其中 $n_0$ 是熟悉的线性折射率，$I$ 是光强，$n_2$ 称为非线性折射率（nonlinear index）。这种由光束自身电场引起的效应通常叫 AC 克尔效应，用来和另一类由外部缓变电场引起的直流克尔效应区分开：后者让原本各向同性的材料出现双折射，相位变化正比于电场强度的平方，强度通常还比不上泡克尔斯效应。
$n_2$ 有多大？熔石英（光纤的主要材料）的 $n_2$ 约为 $3\times10^{-16}\ \mathrm{cm^2/W}$，也就是 $3\times10^{-20}\ \mathrm{m^2/W}$。软玻璃和半导体的数值可以高出许多，具体取决于带隙；更有意思的是，当光子能量超过约七成带隙能时，$n_2$ 会变成负值，介质表现为自散焦而不是自聚焦。从微观上看，这类效应来自极化强度对场强的非线性展开 $P=\epsilon_0\chi(E)E$，其中 $\chi(E)=\chi_1+\chi_2E+\chi_3E^2+\cdots$，高阶项平时小到可以忽略，只有强场才把它们抬起来。

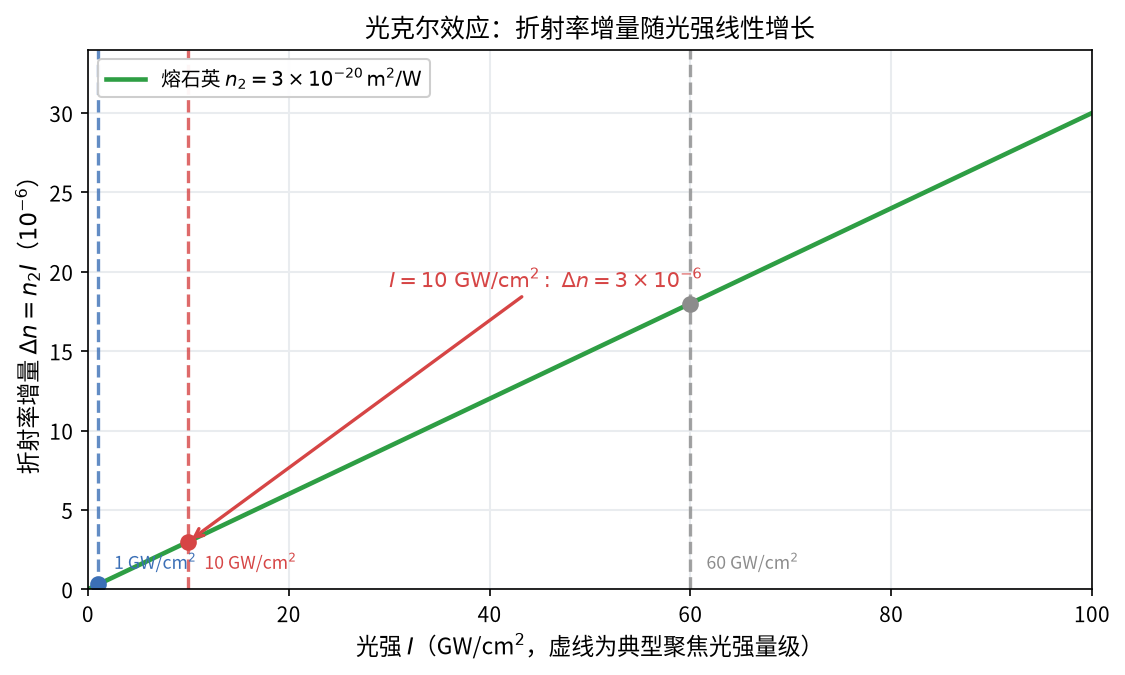

图 1：熔石英中折射率增量 $\Delta n=n_2I$ 随光强的线性变化，虚线标出 1、10、60 GW/cm² 三个典型聚焦光强量级；$I=10\ \mathrm{GW/cm^2}$ 时 $\Delta n=3\times10^{-6}$。
差别有多大？代入数字就能看清。$1\ \mathrm{GW/cm^2}=10^{13}\ \mathrm{W/m^2}$，在 $10\ \mathrm{GW/cm^2}$ 的焦点处，熔石英的折射率增量只有 $3\times10^{-6}$，约为线性折射率的百万分之二。单看这一点几乎可以忽略，但光要在介质里走完毫米乃至厘米的量级，相位是沿途累积的，这点微小差异就足以改变波前的形状。
自相位调制：脉冲给自己加相位
把时间维度加进来，事情更有意思。脉冲的强度不是恒定的，它在中间达到峰值，两侧逐渐衰减。既然折射率跟着瞬时强度走，那么脉冲的不同部位经历的光程就不一样，这等价于一段随时间变化的相位延迟 $\varphi(t)$。原本没有啁啾的脉冲，出来时就有了啁啾：瞬时频率随时间改变，脉冲前沿的频率变低（红移），后沿的频率变高（蓝移），脉冲中心区表现为上啁啾。
这个现象叫自相位调制（self-phase modulation, SPM）。名字里的“自”字用得很实在：没有外界调制器，脉冲用自己的强度给自己写了一个相位。

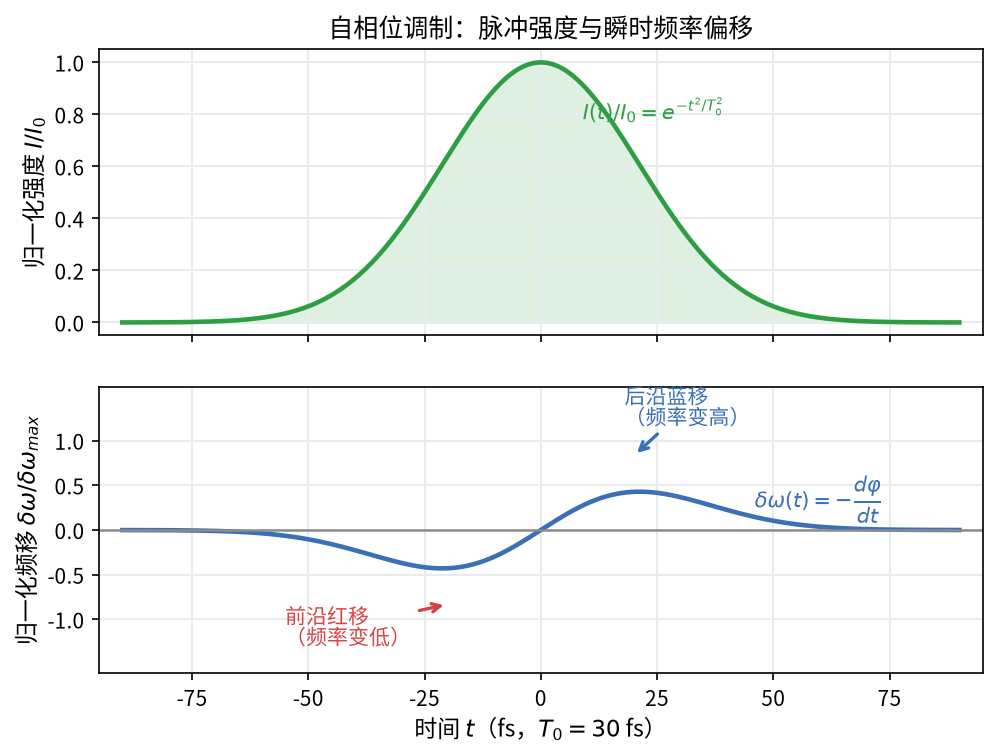

图 2：(a) 高斯脉冲的归一化强度包络；(b) 由 $\varphi(t)\propto I(t)$ 得到的瞬时频率偏移 $\delta\omega(t)=-d\varphi/dt$，前沿红移、后沿蓝移，中心区为上啁啾。
相位随时间变化，就必然伴随频率成分的变化，这正是自相位调制能展宽光谱的原因。一束几十飞秒的脉冲在光纤里走几厘米，光谱可以从十几个纳米宽展到上百纳米。当自相位调制与色散恰好互相抵消时，脉冲甚至能在传播中保持形状不变，这就是光孤子；而色散与非线性配合得更好时，可以生成覆盖整个可见光波段的超连续谱。同一支脉冲，空间上会发生什么呢？
自聚焦：光强自己做出一枚透镜
把脉冲换成一束连续的高斯光束，空间轮廓是中间强、边缘弱。按 $n=n_0+n_2I$，光束轴线的折射率最高，越往外越低，于是横截面上出现一个中心折射率大、边缘折射率小的分布。对于正 $n_2$ 的介质，这正是一枚凸透镜的形状：光束给自己造出了一枚克尔透镜（Kerr lens），把自己的边缘往轴线上折。
不过光束本来就在发散。衍射总是让有限宽度的光斑随传播距离越铺越开，自聚焦想收拢，衍射想铺开，两者的强弱决定了光束的命运。功率不高时，自聚焦只是让光束比弱光时细一点；功率跨过某个门槛，收拢的势头压过衍射，光束会在介质内部急剧收缩，束半径趋近于零，这就是光束塌缩。塌缩点上光强高到足以电离材料，产生等离子体，而等离子体的折射率低于周围介质，又把光束顶开，束半径反弹回去。图 3 给出的束半径演化就呈现这种”先收缩、后反弹”的过程，与之同步的是峰值光强骤升和等离子体密度上升。

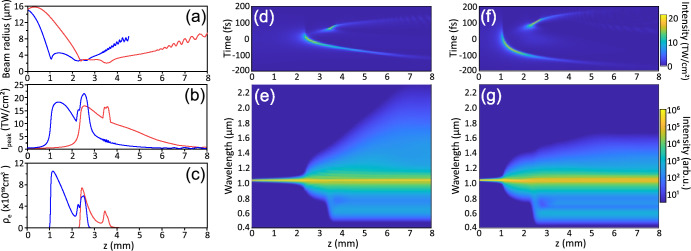

图 3：强光在体材料内传播时，束半径 (a)、峰值光强 (b) 与等离子体密度 (c) 随传播距离 $z$ 的变化（红色为发散泵浦光束，蓝色为会聚泵浦光束），(d–g) 为相应脉冲在时间与光谱上的演化。
临界功率：多强的光才会自聚焦
自聚焦与衍射的竞争可以定量写出一个门槛，它就是自聚焦的临界功率：
$$P_\mathrm{cr}=\frac{0.148\ \lambda^2}{n\ n_2}$$
公式里出现波长的平方，是因为衍射对长波长的约束更弱，波长的变化会直接改变所需的功率。只要总功率超过 $P_\mathrm{cr}$，理论上光束就会塌缩；低于这个值，自聚焦只是让光束变细有限的一点点。
用熔石英代进去看看量级。取波长 $\lambda=1.06\ \mathrm{\mu m}$、线性折射率 $n=1.45$、$n_2=3\times10^{-20}\ \mathrm{m^2/W}$，有
$$P_\mathrm{cr}=\frac{0.148\times(1.06\times10^{-6})^2}{1.45\times3\times10^{-20}}\approx3.8\times10^{6}\ \mathrm{W}$$
也就是大约 3.8 MW，和资料中”熔石英在 1 μm 附近约 4 MW”的量级一致。这个数字解释了为什么超快激光实验室里几兆瓦的峰值功率就能在玻璃里留下损伤：调 Q 激光或钛蓝宝石放大器输出几十毫焦的飞秒脉冲，峰值功率轻易就上到吉瓦，比阈值高出好几个数量级。
表 1：同一个非线性折射率 $n_2$ 引出的几种效应及其特征量，数值量级以熔石英在 1 μm 附近为例。
| 现象 | 特征量 | 典型表现 |
|---|---|---|
| 光克尔效应 | $\Delta n=n_2I$ | 折射率随光强线性改变 |
| 自相位调制 | $\varphi(t)\propto I(t)$ | 脉冲获得啁啾、光谱展宽 |
| 自聚焦 | $P_\mathrm{cr}=0.148\lambda^2/(n n_2)$ | 功率超过阈值后束宽塌缩 |
| 光孤子 | 自相位调制与色散平衡 | 脉冲形状在传播中保持不变 |
门槛只是一个判据，真实的焦点位置还要看光束怎么入射。图 4 的实验把泵浦光束的束腰前后移动，非线性焦点也跟着移动，实线是用 Marburger 公式并计入入射波前曲率拟合出来的，与数据吻合。

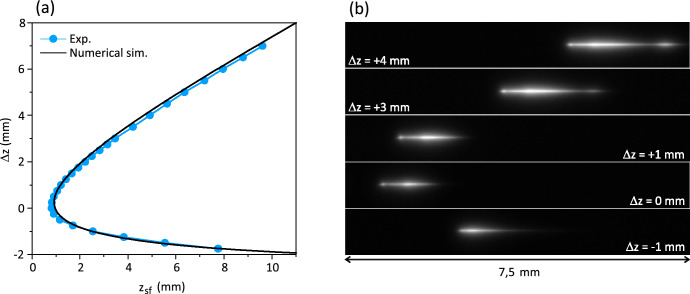

图 4：(a) 非线性焦点位置随束腰相对样品入射面偏移的变化，圆点为实验数据，实线为按 Marburger 公式并考虑入射相位面曲率的最佳拟合；(b) 不同偏移量下测得的丝化发光轨迹示例。
自聚焦之后：丝化、超连续谱与激光损伤
光束塌缩并不会安静地结束。焦点处光强足以电离介质，电子被剥离出来形成等离子体，而等离子体让折射率下降，相当于一枚凹透镜，把已经收拢的光束重新推开；光束散开、光强降低、等离子体消退之后，自聚焦又开始占上风。如此反复，光束在介质中留下一段细长而稳定的发光通道，这就是丝化（filamentation）。
丝化带来的第二个后果是光谱的剧烈展宽。脉冲在自聚焦与散焦的往复中经历了很强的自相位调制，加上等离子体对相位的贡献，输出光谱可以远超入射光谱，形成超连续谱（supercontinuum）。这两个效应既可以用来做宽带光源，也可以造成麻烦：只要峰值功率跨过临界值，原本透明的镜片、晶体和光纤端面就可能被打坏，这也是激光损伤阈值评估里要单独考虑非线性过程的缘故。
同样的效应也能被收编为工具。克尔透镜锁模利用的正是自聚焦：脉冲峰值处的自聚焦最强，等效于一个随光强变化的快透镜，配合腔内的光阑或软光阑，可以只让高功率的脉冲成分低损耗地往返，从而选出飞秒脉冲并维持锁模。另一类常见用途是 z-scan 测量：把样品沿焦点前后平移，通过透过率曲线反推材料的 $n_2$。
这项效应在什么条件下主导
用 $n=n_0+n_2I$ 描述自聚焦，前提是光强高、脉冲短，而且忽略更高阶的响应。把适用范围划清楚，比记住公式更有用。
第一，时间尺度决定谁占主导。皮秒、飞秒脉冲的峰值功率高，克尔效应来得及响应，自聚焦容易发生；连续光或长脉冲的峰值功率低得多，反而是材料吸收光能后升温造成的热致折射率梯度（热透镜）更明显。两者的表现都是光束会聚，机制却完全不同，判断问题来源时要分清楚。
第二，临界功率公式给的是量级而不是精确阈值。它按高斯光束、薄介质、单色光来推，实际的阈值还随光束形状、波长、脉冲时间和聚焦条件变化；介质存在各向异性时，$n_2$ 本身也不再是一个标量。
第三，脉冲特别短的时候，介质响应跟不上光强变化，自陡峭等效应会显现出来，简单的强度依赖模型开始失效；当光子能量接近带隙时，$n_2$ 甚至变成负值，自散焦取代自聚焦。此外，一旦等离子体出现，它在把光束推开的同时也吸收了能量，自聚焦与散焦会进入动态平衡，这时束宽不再单调塌缩，而是像图 3 那样在收缩与反弹之间来回。
在这些边界之内，$\Delta n=n_2I$ 只有一处改动，却同时解释了脉冲变啁啾、光谱变宽、光束会自我收拢以及玻璃被打坏这几种看似无关的现象。下一次看到高功率激光在透明材料里留下损伤点，顺着 $n_2$ 这条线索推一遍，多半就能找到原因。
参考资料
- Paschotta R. Kerr effect. RP Photonics Encyclopedia. https://www.rp-photonics.com/kerr_effect.html
- Paschotta R. Self-focusing. RP Photonics Encyclopedia. https://www.rp-photonics.com/self_focusing.html
- Paschotta R. Self-phase modulation. RP Photonics Encyclopedia. https://www.rp-photonics.com/self_phase_modulation.html
- Jukna V., Šutovas M., Marčiulionytė V., Tamošauskas G., Dubietis A. The impact of thermal effects on filamentation and supercontinuum generation in bulk materials. Scientific Reports, 2026. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC13269873/
- Peatross J., Ware M. Physics of Light and Optics，第 1 章非线性极化展开与 §2.3（本地教材，写作查证用）
