塔尔博特效应原理：周期光栅后为什么会出现自成像

把一把梳子放在激光笔前面，墙上会出现一排亮条纹。这本身不稀奇：梳齿之间是一道道狭缝，光穿过去当然会发生多缝衍射。真正值得停一下的是下一步——把墙慢慢往后挪。

条纹不会均匀地糊掉。它一会儿清楚，一会儿发虚，在几个特定距离上重新变清楚，而那时候墙上的图案和梳子本身几乎一模一样。把梳子换成周期 1 毫米的梳状光栅、光源换成 666 纳米激光，同样的重现会出现在离光栅大约 3 米的地方。

这个现象 1836 年就被 Henry Fox Talbot 记下来了，后来叫塔尔博特效应（Talbot effect），重新长出来的图案叫自图像（self-image）。它别扭的地方在于中间什么都没有：没有透镜，没有第二个光栅，光只是在空气里走了几十厘米到几米，图案自己就回来了。

光栅把一束光拆成几束

要看懂这个”自己回来”，得先弄清楚光栅对光做了什么。

周期为 $a$ 的透射光栅，可以当成一块把入射光按横向位置周期性调制的薄片。平面波照上去之后，透过去的光不再朝一个方向走，而是分成若干束离散的平面波，第 $m$ 束的方向由光栅方程给出：

$$a\sin\theta_m = m\lambda$$

$m$ 是衍射级次，取 $0,\pm1,\pm2,\dots$，$\lambda$ 是波长。级次只有在 $|m\lambda/a|<1$ 时才真的传播出去，所以能参与的级次数目大约是 $a/\lambda$ 的整数部分。光栅周期越大、波长越短，参与的级次就越多。

换个说法会更方便后面的推导：每一级衍射对应一个确定的横向空间频率。第 $m$ 级携带的横向波矢是 $k_{x,m}=2\pi m/a$，级次越高，方向越偏离轴向。光栅做的事，就是把一束沿轴传播的平面波摊成一组横向波矢等间隔排列的平面波。

于是问题变成：这组平面波各自往前跑，什么时候能重新拼回原来的图案？

衍射级次重新对上相位

答案是它们之间的相对相位重新对齐的时候。

平面波在自由空间传播距离 $z$，波矢大小为 $k=2\pi/\lambda$。沿 $z$ 方向的分量是 $k_{z,m}=\sqrt{k^2-k_{x,m}^2}$，在傍轴近似（衍射角不大）下展开：

$$k_{z,m}\approx k-\frac{k_{x,m}^2}{2k}$$

把 $k_{x,m}=2\pi m/a$ 代进去，第 $m$ 级相对于轴向多出来的相位是

$$\varphi_m = -\frac{\pi m^2\lambda z}{a^2}$$

图案要复原，就得让所有级次的相位都回到同一个值，等价于相邻级次的相位差是 $2\pi$ 的整数倍。相邻两级之差为 $\varphi_m-\varphi_{m-1}=-\pi(2m-1)\lambda z/a^2$，要让它对每一个 $m$ 都成立，最省事的取法是让 $m=1$ 那一条满足

$$\frac{\lambda z}{2a^2}=q,\qquad q=1,2,3,\dots$$

即

$$z_T=\frac{2a^2}{\lambda}$$

这就是塔尔博特长度。周期 100 微米的光栅配 633 纳米红光，$z_T$ 大约是 31.6 毫米，一个手指宽的距离。周期放大到 1 毫米，同样的波长下 $z_T$ 就跳到 3 米。

历史上 Lord Rayleigh 在 1881 年指出，这个效应是菲涅耳衍射的必然结果，并给出了更精确的表达式

$$z_T=\frac{\lambda}{1-\sqrt{1-\lambda^2/a^2}}$$

当 $\lambda\ll a$ 时它退化为 $2a^2/\lambda$。两者的差距有多大，后面用具体数字算一遍。

半程、四分之一程与塔尔博特地毯

自成像不只发生在 $z_T$ 的整数倍上。

把 $z=z_T/2=a^2/\lambda$ 代回相位式，$\varphi_m=-\pi m^2$，于是 $\exp(i\varphi_m)=(-1)^{m^2}=(-1)^m$：奇数级和偶数级之间多了一个负号。在光栅衍射里，整体乘一个符号等价于把图案横移半个周期。所以半个塔尔博特长度处确实有像，只是平移了 $a/2$。

四分之一处的结果更有意思。$z=z_T/4=a^2/(2\lambda)$ 时 $\exp(i\varphi_m)=(-i)^{m^2}$，而这个因子只看 $m$ 的奇偶：偶数级给 1，奇数级给 $-i$。也就是说，原图案与它横移半个周期的副本按一个固定相位叠加，合成强度分布的周期变成 $a/2$，空间频率翻倍。再走一半到 $z_T/8$，周期再减半，如此细分下去，出现一套自相似的结构，通常叫塔尔博特”地毯”（Talbot carpet）。

有个细节，不动手算一遍不容易注意到：如果光栅是占空比 1:1 的振幅光栅，这个奇偶相位叠加正好把明暗差抹平，$z_T/4$ 处的强度反而是均匀的。周期减半的说法在它身上退化了。真正在 $z_T/4$ 处看到加倍条纹的，是占空比偏离 1:1 的光栅。

图 1 是一张这样的地毯：横轴是横向位置，纵轴是传播距离。底部是紧贴光栅的图案，往上走到一个塔尔博特长度处图案完整重现；中间那些分数位置上，能看到错位、倍频和更细的子图像交替出现。

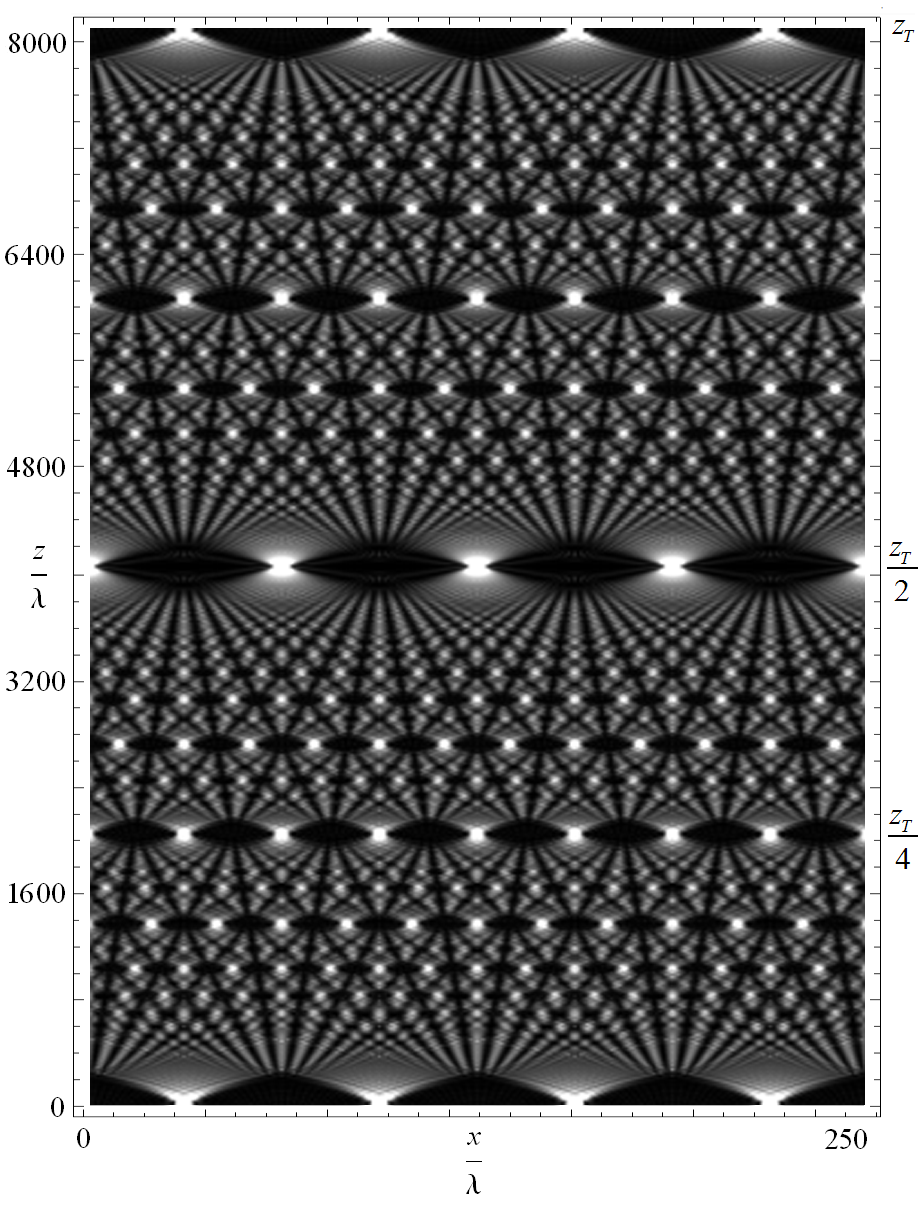

图 1：光学塔尔博特地毯。底部为光经光栅衍射后的近场图案，顶部（一个塔尔博特长度处）精确重现同一图案；中间每个规则分数距离上可见错位或细分后的子图像。

为什么这件事挑光：自成像与相干性

上面的推导默认了两件事：光只有单一波长，而且是一束干净的平面波。现实中这两条都不便宜。

先看波长。塔尔博特长度和波长直接挂钩，$z_T\propto 1/\lambda$，一个宽谱光源里不同波长各自有一套地毯。以卤素灯为例，可见光波段的谱宽有几百纳米，相对宽度 $\Delta\lambda/\lambda$ 可能到 0.5 量级，对应到 600 纳米附近，各波长的 $z_T$ 在同一条光路上就相差几十个百分点。地毯互相错开、叠在一起，条纹就抹平了。想看到自成像，光谱得收窄到激光那种程度，或者至少滤得很窄。

再看空间相干性。平面波是理想情况，真实光源总有有限大小，光源上不同点发出的光互不相干，各自形成一套地毯，横向错开之后互相抵消。经验规则是横向相干宽度约为 $\lambda R/s$，$s$ 是光源尺寸、$R$ 是传播距离；这个宽度得覆盖住几个光栅周期，条纹才有对比度。

图 2 的实验说明这条限制不是死路。它用的是一支卤素灯（幻灯机），谱宽比激光宽得多，却在光栅后面拍到了清晰的自成像条纹。诀窍在光源前面先放了一块 $G_0$ 光栅，周期 2 毫米，把一大片非相干光源切成一条条细线光源：每条线自己够小，各自提供足够的空间相干性，彼此之间又不相干，强度直接相加。这就是塔尔博特–劳（Talbot–Lau）配置，也是后面 X 射线成像能用普通球管的原因。

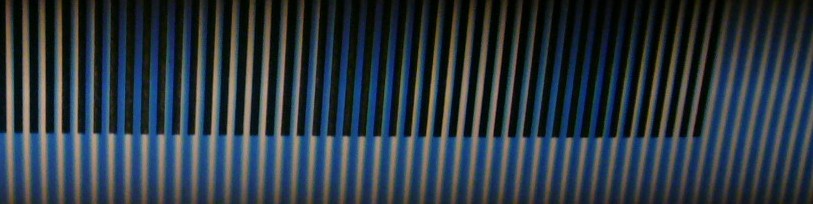

图 2：卤素灯光源经 $G_0$（周期 2 毫米）、$G_1$（周期 1 毫米）与 $G_2$ 光栅后在近场形成的自成像条纹。

用数字核对一遍

公式好不好用，代进数字就知道。

先算一个实验室里常见的组合：光栅周期 $a=100$ 微米，氦氖激光波长 $\lambda=633$ 纳米。近似式给

$$z_T\approx\frac{2a^2}{\lambda}=\frac{2\times(10^{-4})^2}{6.33\times10^{-7}}\approx 3.16\times10^{-2}\ \text{m}$$

也就是 31.6 毫米。再用精确式核一遍：$\lambda/a=6.33\times10^{-3}$，$\lambda^2/a^2\approx 4.01\times10^{-5}$，于是 $\sqrt{1-\lambda^2/a^2}\approx 1-2.003\times10^{-5}$，分母约 $2.003\times10^{-5}$，得 $z_T\approx 31.595$ 毫米。两者相差 0.001%，在 $\lambda\ll a$ 的条件下近似式完全够用。量纲也顺手看一眼：$a^2/\lambda$ 的单位是 $\text{m}^2/\text{m}$，就是米，没错。

再看图 3 那个实验的尺度。周期 1 毫米的光栅配 666 纳米激光，$z_T\approx 2\times(10^{-3})^2/(6.66\times10^{-7})\approx 3.00$ 米。图片说明里给出的布置正是”焦点到光栅约 3 米、光栅到墙面约 3 米”，和算出来的数字对得上。一个毫米级的周期，在可见光下就把塔尔博特长度拉到了房间尺度。

反过来把波长压到 X 射线波段，距离又会缩回桌面。取 $\lambda=0.1$ 纳米、$a=4$ 微米，$z_T\approx 2\times(4\times10^{-6})^2/10^{-10}\approx 0.32$ 米。波长缩短四个数量级、周期缩短两个数量级之后，塔尔博特长度落到几十厘米，这正是 X 射线塔尔博特–劳干涉仪能做成台式设备的前提。

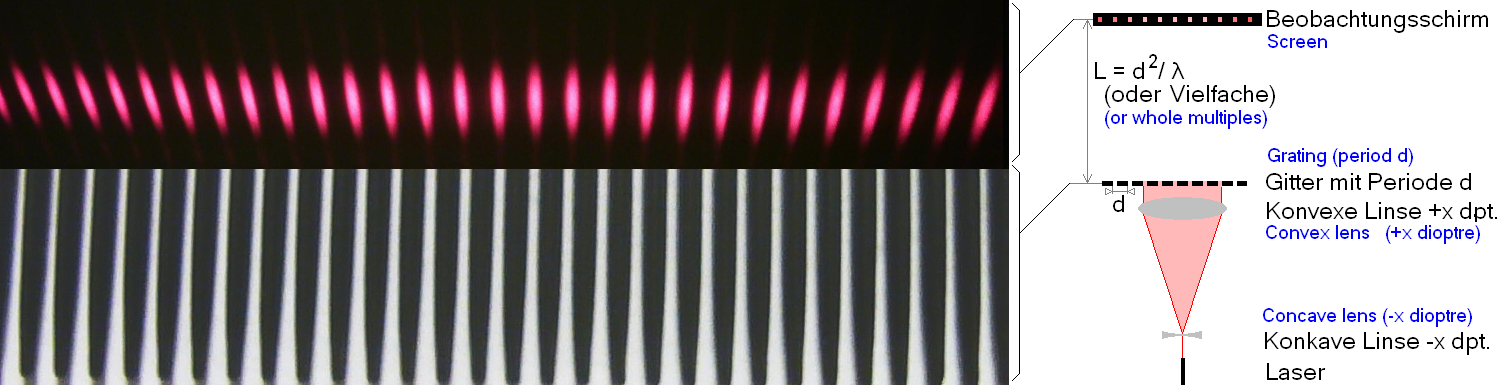

图 3：666 纳米激光经周期 1 毫米的梳状光栅与 $f=200$ 毫米柱透镜后，在近场形成的自成像图案，上部为对应的光路布置（$L\approx1.5$ 毫米）。

从激光阵列到 X 射线成像

自成像不只是一张好看的地毯，它在几个透镜不好使的场合变成了实用工具。

最直接的一类是激光阵列的相干合束。把一排相互独立的发光单元并排放好，在它们前方留出一段自由空间，让各单元发出的光在这段距离里互相衍射耦合，回来时就能锁到同一个相位上。这段距离取塔尔博特长度或其分数，整个结构叫塔尔博特腔（Talbot cavity）；在量子级联激光器阵列上，有工作把腔长定在 $z_T/4$ 来实现锁相。

第二类是 X 射线相位衬度成像。轻元素材料对 X 射线的吸收差别很小，传统吸收成像看不出软组织的细节，但它们的折射率实部差别并不小，相位衬度要灵敏得多。麻烦在于 X 射线很难做透镜，而塔尔博特–劳配置正好绕开了这一点：源光栅 $G_0$ 负责把普通 X 光管变成一组准相干的线光源，相位光栅 $G_1$ 在自成像距离上产生条纹，分析光栅 $G_2$ 读出条纹的移动。一次曝光就能同时拿到吸收像、差分相位像和暗场像，用的是常规球管而不是同步辐射。

第三类发生在时间轴上。脉冲串在色散介质里传播时，群速度色散扮演的角色和空间衍射很像：色散积累到特定长度，脉冲串的强度结构就会周期性重现，这叫时间塔尔博特效应（temporal Talbot effect）。它的好处是把”自成像”搬到了光纤里，不需要任何自由空间光路。

这些用途都建立在同一个前提上：周期结构把波前拆成一组离散的平面波，而它们在特定距离上重新对齐相位。只要这个前提成立，把光换成物质波也一样。1995 年 Chapman 等人让一束速度 1000 米每秒的钠原子穿过 200 纳米和 300 纳米的光栅，实测塔尔博特长度分别是 4.7 毫米和 10.6 毫米；把德布罗意波长 0.017 纳米代进 $2a^2/\lambda$，算出来正是这两个数，连公式都不用改。

也正因为原理朴素、又不容易用一句话讲清，不少标准光学教材干脆跳过了它。Mansuripur 写那篇教学论文，动机之一就是把它从专门文献里请回课堂。
