光学像差原理：球差、彗差、像散与色差
从“完美透镜只存在于课本里”说起
理想的成像系统应该做到三件事：物点与像点一一对应（一个物点精确成像为一个点）、像面没有几何畸变（正方形永远是正方形）、成像性质与波长无关（不偏色）。这是高斯光学（傍轴光学）给出的理想图景——但真实镜头永远达不到，原因有两类：一是光的波动性带来的衍射极限，二是我们今天的主角——像差。
像差是几何光学能解释的“形状错误”：用光线追迹分析时，实际光线偏离了傍轴近似给出的理想路径。注意它和衍射是两回事：衍射是波动效应（点物成像为有限大小的艾里斑），像差则是光线本身“走偏了”，二者可以同时存在、互相叠加。著名的例子很多：手机照片边缘的紫边、广角镜头拍出桶形畸变、大光圈下点光源变成不规则的弥散斑——这些都是不同像差在“作怪”。
为什么会走偏？根源在傍轴近似：小角度下 $\sin\theta\approx\theta$，透镜公式因此变得简单漂亮。但真实镜片是大角度工作的，一旦把 $\sin\theta$ 展开式里的三次项 $\theta^3$ 加回来，完美成像的条件就被破坏，系统性地出现恰好五种单色像差，即经典的五种赛德尔像差（Seidel aberrations）：球差、彗差、像散、场曲、畸变。再加上由材料色散引起的色差，就是镜头设计要面对的全部“基础敌人”。
单色像差：五种赛德尔像差
球差：所有光线的焦点不重合（图 1）
球差是最“轴心”的一种像差：即使物点就在光轴上，也会出现。理想的透镜应该让所有平行光线汇聚到同一点，但用球面磨出的镜片做不到——边缘光线偏折得更厉害，焦点落在近轴焦点之前，于是成像面上看不到一个点，而是一团沿光轴展开的弥散（图 1 下方）。

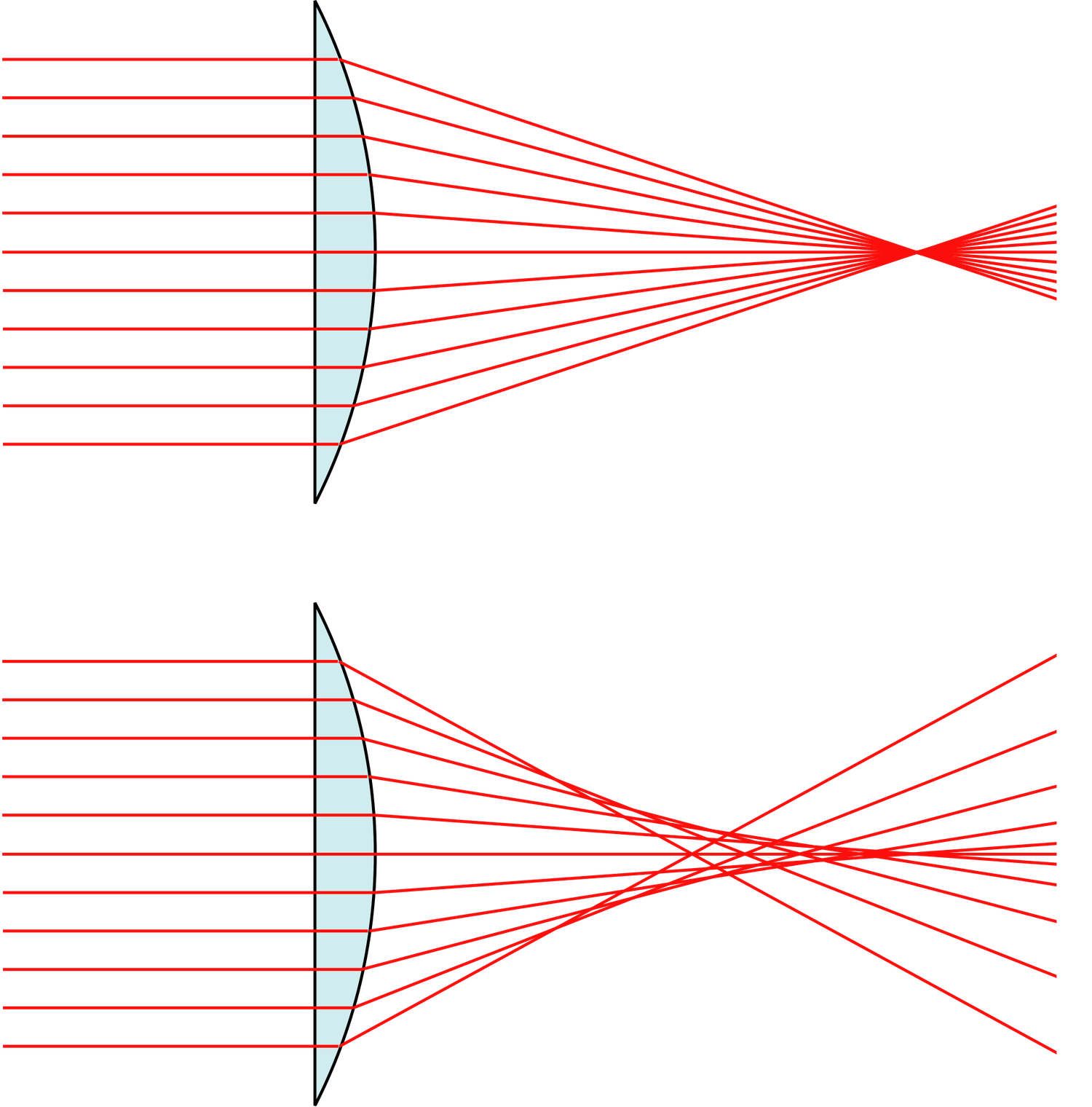

图 1：理想透镜（上）把所有平行光线聚焦到轴上同一点；球面透镜（下）边缘光线与近轴光线的焦点不重合，形成沿光轴的弥散（球差）。
球差的大小随孔径增大而快速变差，所以最简单的缓解办法是缩小光圈——挡住边缘光线，只让近轴区域参与成像。更彻底的办法是换设计：把镜片“弯曲”成不同形状、用更高折射率的玻璃、或者把表面磨成非球面（aspheric surface）。非球面让设计者多了一个自由参数，可以用更少的镜片显著压低球差，这正是现代手机镜头能做得又小又好的关键之一。
彗差：轴外点的“彗星尾巴”（图 2）
把物点移到光轴之外，球差就演变成彗差（coma）：轴外点经过透镜不同环带的光线，汇聚高度不同，像不再是一个圆斑，而是带一条拖尾的、像彗星一样的弥散（图 2）。拖尾的方向指向或背离视场中心，随物点离轴越远和孔径越大而越明显。

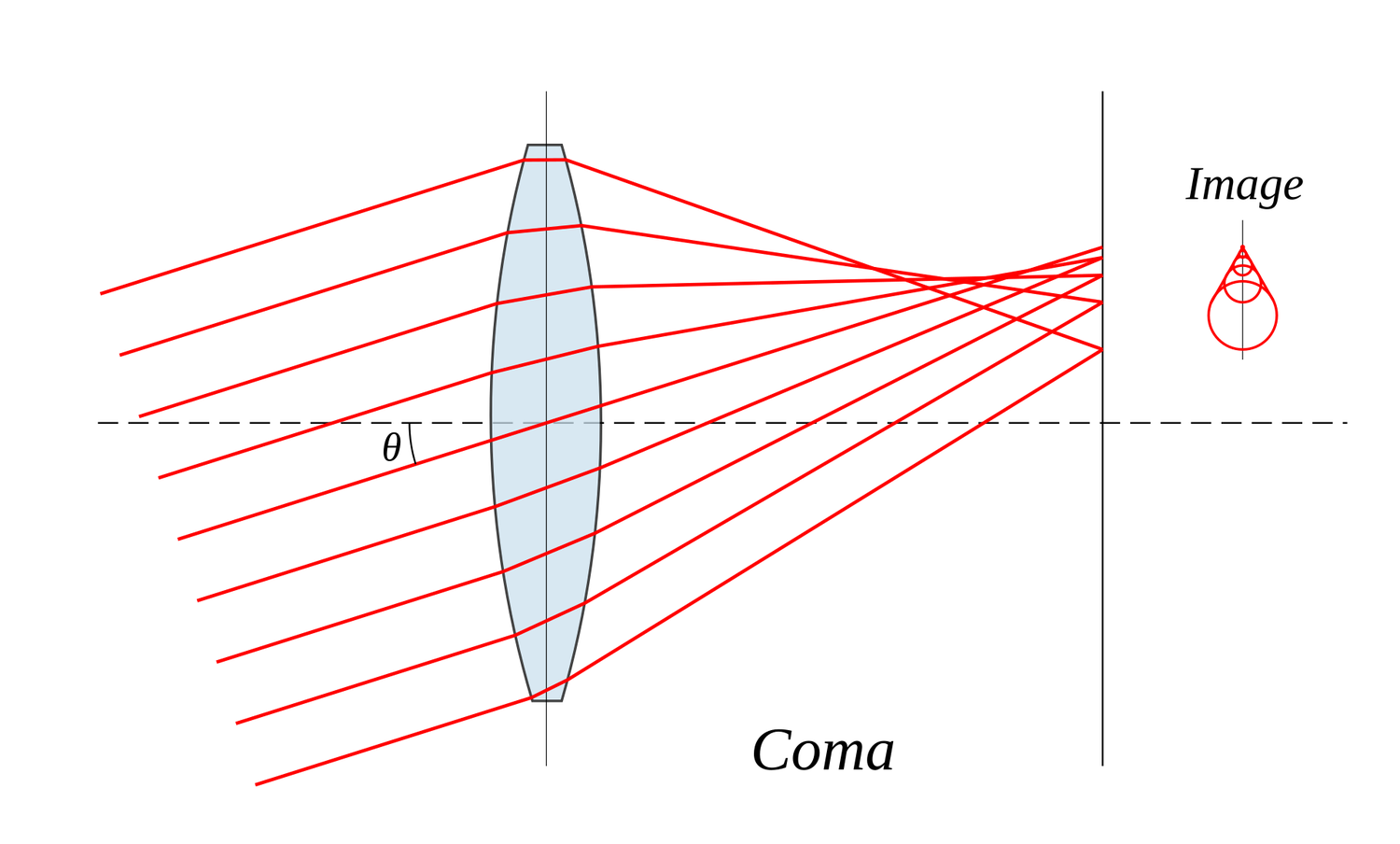

图 2：彗差示意：轴外物点的像呈彗星状拖尾，弥散斑形状随孔径与视场变化。
彗差只出现在轴外，但它的影响很麻烦——星点摄影里，恒星在画面边缘会拖出小尾巴。矫正彗差除了弯曲镜片，还可以调整光阑位置：把光阑放在合适的位置，可以大幅改变轴外光束的对称性，这是“对称式”镜头结构能压住彗差的原因。
像散：一个点变成两条焦线（图 3）
轴外点还会遇到像散（astigmatism）：一束斜入射的光经过透镜后，在子午面（含光轴和物点的平面）与弧矢面（与子午面垂直的平面）里聚焦位置不同，于是轴外点不是成一个像点，而是先会聚成一条水平焦线、再变成一条垂直焦线，中间某个位置才出现近似圆形的最小弥散圆（circle of least confusion，最佳焦点）（图 3）。

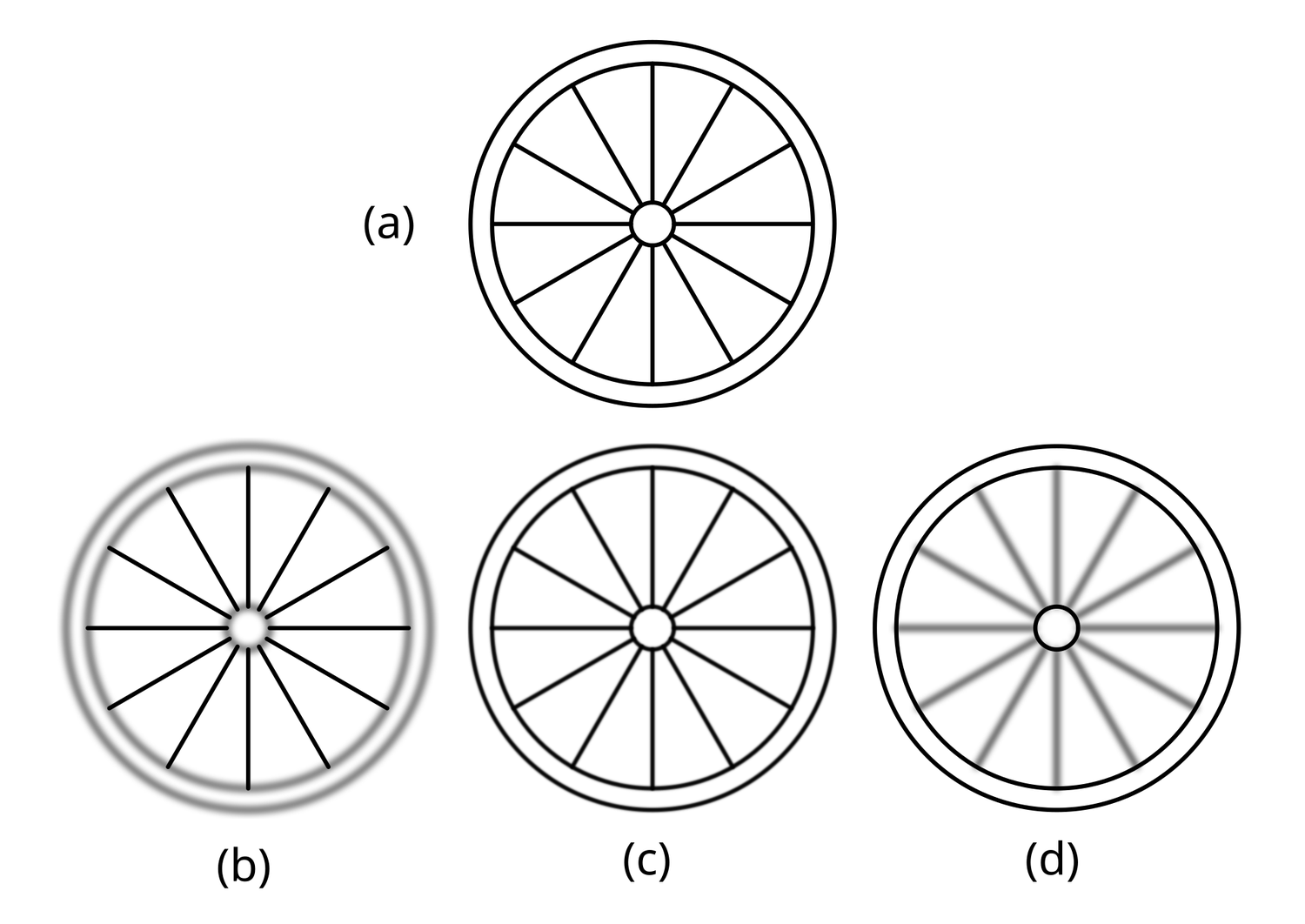

图 3：摄影镜头的像散示意。(a) 无像散（已校正）；(b) 弧矢焦线；(d) 子午焦线；(c) 两者之间为最小弥散圆，即最佳焦点。
像散也是轴外像差，与孔径和视场都有关。摄影镜头在画面边缘的“星芒”拉长、点光源变成小椭圆，往往就是像散（或像散与彗差混合）的表现。校正像散需要多片镜片配合，把两个方向的焦距拉回一起。
场曲：像面是弯的，传感器是平的（图 4）
即使球差、彗差、像散都校正好了，还可能有一个更“隐蔽”的问题：场曲（field curvature）——整个像面不是平面，而是弯曲的。轴上点聚焦在正确位置，轴外点却聚焦在弯曲的曲面上；平面传感器或胶片放在理想平面位置上，就只有中心清晰，边缘全部离焦（图 4）。

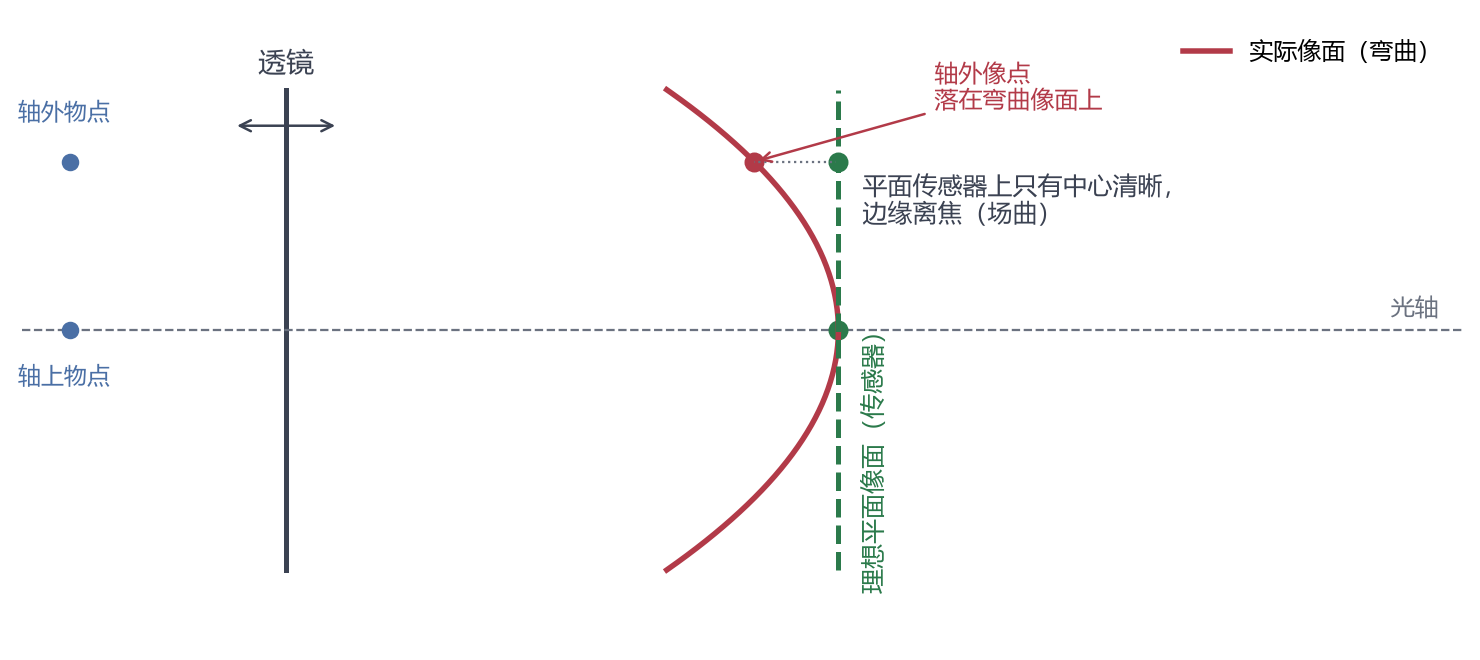

图 4：场曲示意：实际像面呈弯曲状，轴外像点比轴上像点更靠近透镜；平面传感器上只有中心清晰、边缘离焦。
场曲与镜片的 Petzval 和有关，是各镜片光焦度与折射率共同作用的结果。矫正场曲要在设计中引入适当的正负光焦度搭配，让弯曲的像面“拉平”；这也是为什么很多大画幅/微距镜头结构复杂。摄影中“中心锐利、边缘永远糊”的老镜头，多半是场曲在起作用。
畸变：不模糊，但变形（图 5）
前面四种像差都会让像变“糊”，畸变（distortion）则相反：它不破坏清晰度，只改变像的几何形状。轴外点的主光线（通过光阑中心的光线）实际高度偏离理想高度，就出现了畸变——网格直线向外弯叫桶形畸变（barrel），向内弯叫枕形畸变（pincushion）（图 5）。
图 5：畸变对比：左为桶形畸变（直线向外弯），右为枕形畸变（直线向内弯）。畸变不产生模糊，只改变像的几何形状。
广角镜头常见桶形畸变，长焦/变焦镜头常见枕形畸变。畸变与孔径无关，主要由视场和光阑位置决定，所以调整光阑位置能显著改变它。现代相机和手机里，畸变通常由软件校正——因为畸变是“可预测的几何变形”，用标定后的映射关系就能几乎无损地拉直。
色差：色散带来的“颜色错位”（图 6）
上面五种都是单色像差，用单一波长的光也存在。而真实世界是白光的天下，于是还有色差（chromatic aberration）：玻璃的折射率随波长变化（色散），蓝光折射得比红光厉害，因此同一块透镜对不同颜色的光焦距不同——蓝光焦点更靠近透镜，红光焦点更远（图 6）。轴上点因此出现“彩色弥散”（轴向/纵向色差），轴外点还会因为放大率随波长变化而出现彩色边缘（横向色差，也就是常见的“紫边”）。

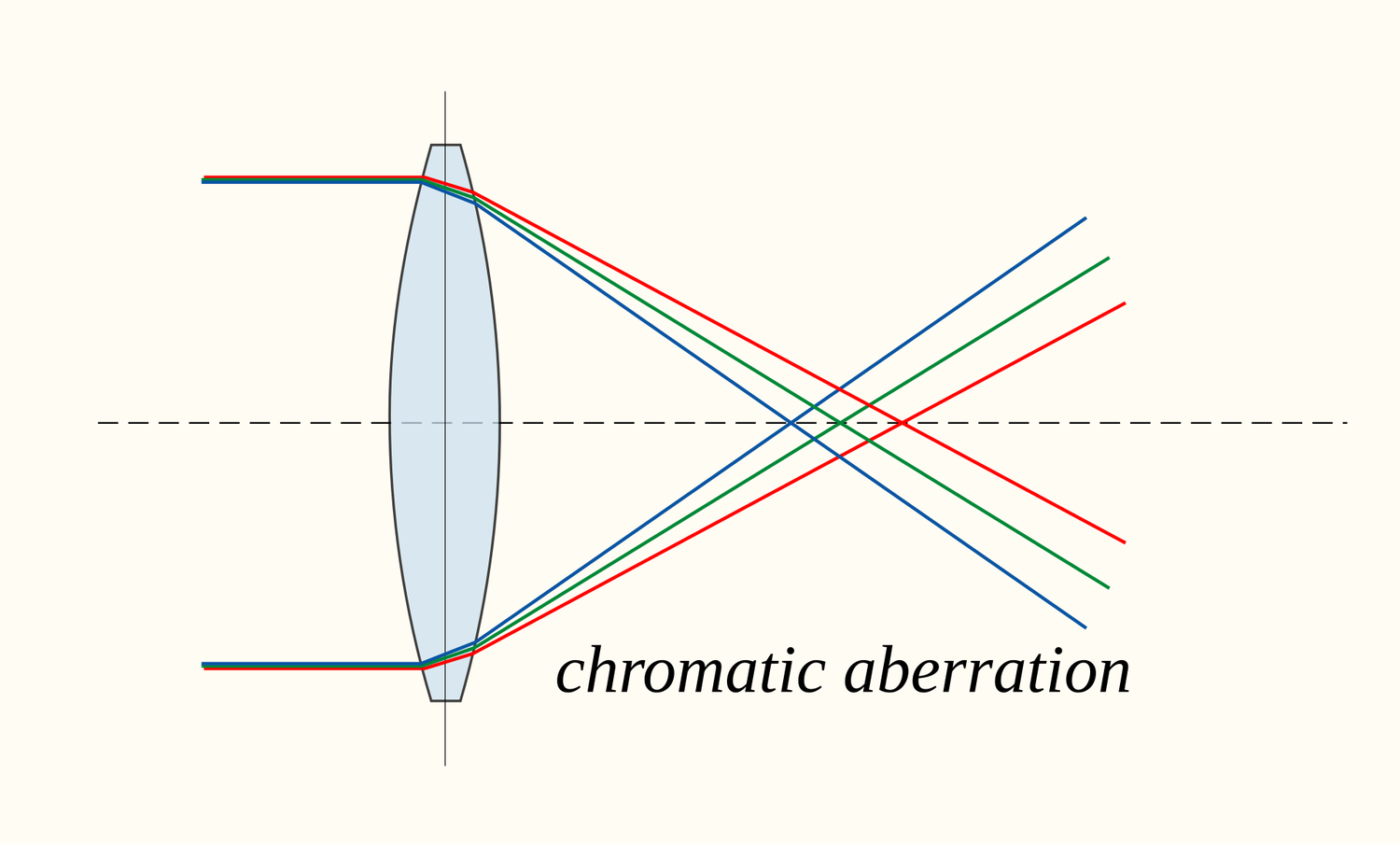

图 6：色差示意：不同波长（颜色）的折射率不同，经透镜后焦点沿光轴错开，白光成像边缘出现彩色。
色差的强弱由材料色散能力决定，工程上用阿贝数（Abbe number）衡量：
$$V_D = \frac{n_D - 1}{n_F - n_C}$$
其中 $n_D$、$n_F$、$n_C$ 分别是钠 D 线（589.2 nm）、氢 F 线（486.1 nm）和氢 C 线（656.3 nm）下的折射率。阿贝数越大，色散越弱：冕牌玻璃（crown，通常 $V_D>50$）色散弱，火石玻璃（flint，通常 $V_D<50$）色散强。薄透镜的蓝红焦点差可以估计为：
$$f_F - f_C = -\frac{f_D}{V_D}$$
也就是说，焦距色差与阿贝数成反比——色散越强的玻璃，颜色错位越严重。
单透镜无论怎么选玻璃都消不掉色差，但消色差双胶合透镜（achromatic doublet）可以：用一片冕牌正透镜和一片火石负透镜胶合，让两块镜片的一阶色差互相抵消，条件是：
$$f_1 \nu_1 + f_2 \nu_2 = 0$$
（等价地，用光焦度写成 $\phi_1/V_1 + \phi_2/V_2 = 0$。）这个方程就是消色差设计的“心脏”：两种玻璃的参数正好凑成一次抵消。双胶合主要校正红蓝两个波长，中间波长的残余色差（二级光谱）由更复杂的复消色差（apochromat）设计处理。
一张表看懂六类像差
表 1：六类常见像差一览。主因与矫正方式综合自 RP Photonics 与 NTUA 讲义，来源见文末参考资料。
| 像差 | 出现在轴上还是轴外 | 表现 | 主要成因 | 常见矫正/缓解 |
|---|---|---|---|---|
| 球差 | 轴上、轴外都有 | 弥散圆，边缘光线焦点偏前 | 球面表面大角度折射 | 缩光圈、非球面、高折射率玻璃、弯曲、双胶合 |
| 彗差 | 仅轴外 | 彗星状拖尾 | 轴外不同环带放大率不同 | 缩光圈、弯曲、光阑位置 |
| 像散 | 仅轴外 | 一个点成两条焦线 | 子午/弧矢面聚焦位置不同 | 多片设计、系统校正 |
| 场曲 | 仅轴外 | 平面传感器边缘离焦 | 像面弯曲（Petzval 和） | 正负光焦度搭配、系统设计 |
| 畸变 | 仅轴外 | 不模糊、几何变形 | 主光线高度偏差 | 光阑位置、软件校正 |
| 色差 | 轴上、轴外都有 | 彩色弥散/紫边 | 折射率随波长变化 | 消色差双胶合、复消色差、软件校正 |
怎么减轻像差
像差不是“有或没有”，而是“能压到多小”。工程上主要有四类手段：
第一，缩光圈。 球差、彗差、横向色差等随孔径增大而恶化，缩小光圈立竿见影。但光圈缩到一定程度后，衍射极限开始主导，图像反而变糊——所以大多数镜头在缩小约 2–3 挡后达到“甜蜜点”（sweet spot），这是“最佳光圈”说法的由来。
第二，换玻璃与换面形。 高折射率玻璃、低色散玻璃（ED、萤石）、非球面表面，都是给设计者增加自由参数，用更少的镜片压住更多像差。手机镜头几乎全非球面，就是这个思路的极致。
第三，多片组合。 消色差双胶合解决色差；三片式的 Cooke 三片镜（正—负—正）是最小能同时校正全部赛德尔像差与色差的结构，是现代镜头设计的鼻祖；更复杂的镜头只是它的推广。
第四，设计与计算。 现代镜头用 Zernike 多项式把波前像差分解成一组可量化、可优化的系数，配合计算机自动优化；对已经造出来的镜头，还可以用数字图像处理（去卷积等）补偿残余像差——但补偿不了衍射极限之外的信息。
表 2：各像差的常见矫正手段对照（综合 NTUA 讲义与 MIT 教材）。
| 像差 | 矫正手段 |
|---|---|
| 球差 | 镜片弯曲、高折射率、非球面、梯度折射率、双胶合、缩光圈 |
| 彗差 | 镜片弯曲、中央光阑的分离双胶合 |
| 像散 | 带光阑的分离双胶合、系统设计 |
| 场曲 | 分离双胶合、正负光焦度搭配 |
| 畸变 | 带光阑的分离双胶合、软件校正 |
| 色差 | 接触/分离双胶合（冕牌+火石）、复消色差、软件校正 |
小结：像差为什么重要
像差和衍射共同决定了光学系统的成像极限，是所有成像与聚焦问题的“底层约束”。理解它之后，很多现象就有了统一解释：为什么最佳光圈不是最大光圈（像差与衍射的权衡）、为什么广角照片边缘会弯（畸变）、为什么逆光照片有紫边（横向色差）、为什么老镜头中心锐利边缘糊（场曲）。
像差也是很多现代技术要攻克的靶子：显微物镜要用复杂的多片结构逼近衍射极限；光刻投影系统要在一平方厘米的视场内校正到纳米级波前；自适应光学实时测量并补偿大气/热像差；而超表面、自由曲面这类新光学元件，本质上也是在用“新自由参数”去校正传统镜片压不掉的像差——比如用结构色散补偿材料色散实现超表面消色差。从一根蜡烛到光刻机，“把像差压下去”一直是光学进步的一条主线。
