光学像差原理：色差、球差是怎么产生的

从“照片边缘为什么发彩”说起

用一支普通的定焦镜头拍逆光下的树枝，把照片放大到 100%，枝杈边缘常常镶着一圈紫边或绿边；用一片简单的放大镜聚焦阳光，纸上最先烧焦的一点，和肉眼判断的“最亮最清楚”的位置也总有一点偏差。这两种现象都不是镜头“质量差”那么简单，而是光学系统偏离理想成像模型之后的必然结果。

在薄透镜的理想图像里，一个物点应该对应一个像点：平行光经过会聚透镜后精确交于焦点，焦距由透镜制造者公式 $1/f=(n-1)\left(\frac{1}{R_1}-\frac{1}{R_2}\right)$ 唯一确定。现实中，这个式子里的 $n$ 会随波长变化，球面的几何也不与近轴近似完全一致。由此产生的一整套成像偏差，统称为像差（aberration）。

本文要回答的问题是：像差里最常见的色差和球差分别从哪里来？它们的量级有多大、能否直接算出来？消色差双胶合透镜又是怎样用两片玻璃把一个焦点“拼”回来的？

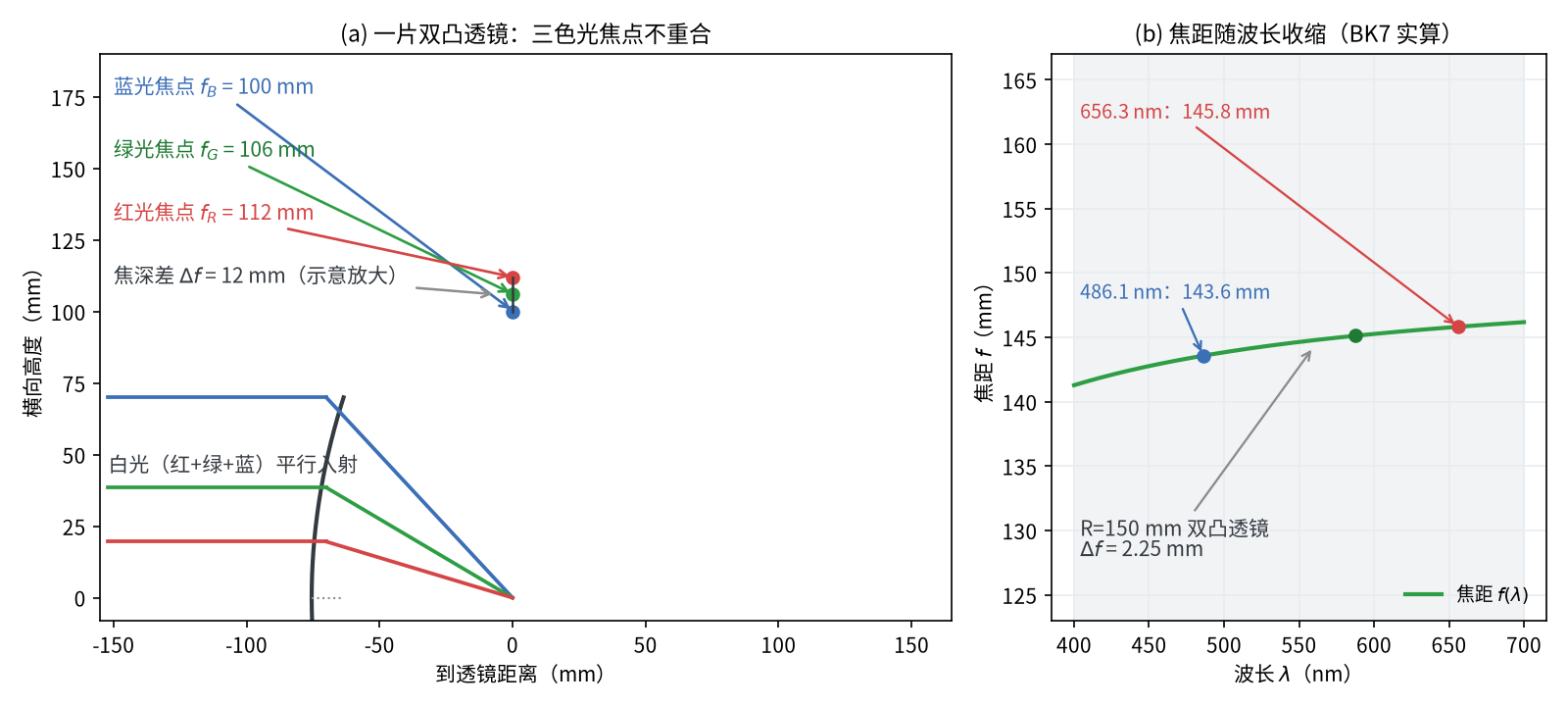

图 1：双凸透镜的色差。(a) 红、绿、蓝三色平行光经同一片透镜后焦点沿轴分开：蓝光焦点最近，红光焦点最远，灰色区域为色差造成的焦深差；(b) 按 BK7 玻璃的色散数据与薄透镜公式实算的焦距—波长曲线，$R=150$ mm 双凸透镜在 656.3 nm 与 486.1 nm 之间的焦距差为 2.25 mm。为便于观察，(a) 中三色焦点的间距做了比例放大，(b) 为真实计算值。

色差：同一片透镜的三个焦点

折射率随波长的变化

介质对光的折射率并不是一个固定常数，而是波长 $\lambda$ 的函数 $n(\lambda)$。对可见光波段的大多数光学玻璃，折射率随波长减小而增大：波长越短（越偏蓝），折射率越大；波长越长（越偏红），折射率越小。这种性质称为色散（dispersion）。

色散的直接后果是：由同一片玻璃加工出来的透镜，对蓝光的焦距比红光短。把透镜制造者公式对波长求导即可看出方向——$n$ 变大时 $1/f$ 变大，于是 $f$ 变小。蓝光折射得更“弯”，自然更早聚焦。

量级可以直接算出来

为了给出一个不依赖估算的具体数字，取常见的硼硅酸盐玻璃 BK7。它的折射率可以用 Sellmeier 方程描述，代入三个代表波长得到

$$n(656.3\ \mathrm{nm})=1.5143,\quad n(587.6\ \mathrm{nm})=1.5168,\quad n(486.1\ \mathrm{nm})=1.5224.$$

其中 656.3 nm 和 486.1 nm 分别是氢原子的 C 线和 F 线，是光学设计里惯用的两个参考波长，587.6 nm 则是氦的 d 线。

现在取一片两侧曲率半径都为 150 mm 的双凸透镜（$R_1=+150$ mm，$R_2=-150$ mm），代入透镜制造者公式：

$$f=\frac{1}{(n-1)\left(\frac{1}{R_1}-\frac{1}{R_2}\right)}=\frac{1}{(n-1)\cdot\frac{2}{150\ \mathrm{mm}}}.$$

代入三个折射率，得到

$$f_{\mathrm{C}}=145.82\ \mathrm{mm},\qquad f_d=145.12\ \mathrm{mm},\qquad f_{\mathrm{F}}=143.57\ \mathrm{mm}.$$

红光焦点与蓝光焦点之间相差

$$\Delta f=f_{\mathrm{C}}-f_{\mathrm{F}}=145.82-143.57=2.25\ \mathrm{mm},$$

约为焦距的 1.6%。这个数字可以直接复核：把 2.25 mm 除以焦距 145 mm，量纲上分子分母都是长度，得到无量纲比值 0.0155，与“色差是百分之一量级”的工程经验一致。对一个要求成像精度到达微米级的镜头来说，1.6% 的焦距漂移显然不可接受。

这里还需要说明一点：色差并不只发生在玻璃透镜上。衍射元件和超表面同样有色差，因为衍射角与波长直接相关。对超表面透镜的分析表明，在可见光波段，其色散与常规玻璃透镜处于同一量级，色差校正至今仍是光学设计的活跃问题。

球差：球面几何带来的聚焦偏差

近轴近似之外的世界

薄透镜公式来自近轴近似，它与球面几何的真实光线路径相差一个三阶项。把光线在透镜上的入射高度记为 $h$，焦距随高度的变化可以写成

$$f(h)\approx f_0+\alpha h^2+\cdots$$

其中 $f_0$ 是近轴焦距，$\alpha h^2$ 就是球面偏离抛物面所引入的一阶修正。对一片会聚透镜，大半径处（离光轴远）的光线焦距更短，因此边缘光线先聚焦、近轴光线后聚焦，两者沿轴的间距称为轴向球差 $\delta L$。这与色差有本质区别：球差与波长无关，即使使用严格的单色光，只要透镜是球面、通光孔径又足够大，像点就仍会模糊。

为什么收小光圈有效

球差随光线高度按 $h^2$ 增长，而 $h$ 与光圈口径成正比、与 F 数成反比：$h\propto D/2\propto f/F$。因此轴向球差大致按

$$\delta L\propto h^2 \propto \frac{1}{F^2}$$

变化。以一片 $f=100$ mm 的透镜为例，若在通光孔径 20 mm（F/5）时轴向球差约为 0.2 mm，则收小到 F/10 时口径减半，$\delta L$ 降到约 0.05 mm，只有原来的四分之一。换成波长尺度更直观：$0.2\ \mathrm{mm}/550\ \mathrm{nm}\approx364$ 个波长，收小一圈后降到约 91 个波长。

这里有一个容易混淆的地方：轴向球差按 $F^{-2}$ 变小，而它在像面上造成的弥散斑直径还要再乘一个会聚光锥的夹角因子，角度与 $1/F$ 成正比，因此弥散斑直径按 $F^{-3}$ 下降，比轴向误差下降得更快。这解释了为什么老式大光圈镜头“收两档更锐”，也解释了为什么球差校正不良的镜头在最大光圈下总显得发虚；与此同时，衍射斑按 $d_{\rm Airy}=2.44\lambda F$ 正比于 $F$ 变大，两者相抵，中间存在一个最佳光圈。

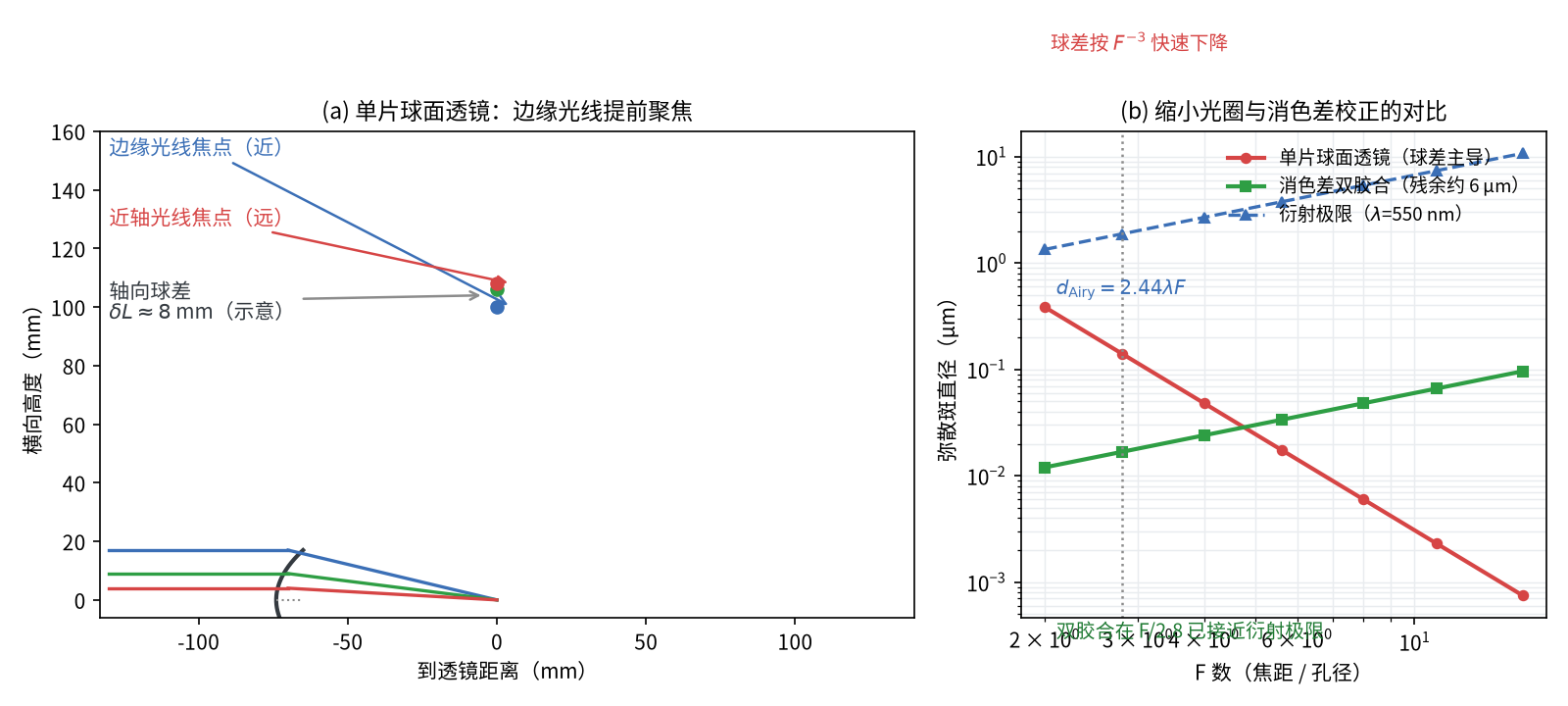

图 2：球差与校正。(a) 单片球面透镜的边缘光线焦点近（100 mm）、近轴光线焦点远（108 mm），二者之差即轴向球差；(b) 弥散斑直径随 F 数的变化：球差主导时按 $F^{-3}$ 快速下降，消色差双胶合透镜（残余约 6 µm）在 F/2.8 已接近衍射极限 $2.44\lambda F$（$\lambda=550$ nm）。(a) 中的 8 mm 轴向球差为便于阅读做了比例放大。

球差不止一种形状

球面透镜的偏差并不只有沿轴错开这一种。若把光线按离轴高度分层观察，还会看到两类常见的衍生像差：彗差表现为离轴物点在像面上拖出一个彗星状光斑，原因是斜入射时孔径上下两侧的放大率不同；像散则表现为子午方向与弧矢方向的焦点沿轴分离，一个物点被拉成两条互相垂直的焦线。它们与球差、场曲、畸变一起，构成经典光线追迹中常说的五类单色像差。

这些像差的共同根源是同一个：球面不是理想的成像曲面。工程上的应对也因此分成两条路——要么改变光线通过的区域（缩小光圈），要么改变光学面的形状与组合方式（非球面、双胶合、多片组）。

消色差双胶合透镜怎么工作

用两片玻璃互相抵消

既然色差来自焦距随波长变化，一个自然的想法是：用第二片透镜把变化抵消掉。把光焦度记作 $P=1/f$，色差的相对量可以用材料的阿贝数描述：

$$V_d=\frac{n_d-1}{n_{\mathrm{F}}-n_{\mathrm{C}}},$$

$V$ 越大表示单位折射率下落对应的波长范围越宽，也就是色散越弱。BK7 的 $V_d$ 约为 64，属于低色散玻璃；火石类玻璃（如 F2）的 $V_d$ 只有约 36，属于高色散玻璃。两片透镜密接时合光焦度近似为

$$P\approx P_1+P_2,$$

而色差相互抵消的条件是

$$\frac{P_1}{V_1}+\frac{P_2}{V_2}=0.$$

这两个式子联立，就能解出一组可用的配方。取 $V_1=64$、$V_2=36$，要求 $P_1+P_2=1.0$ D：整理得 $P_1=2.29$ D、$P_2=-1.29$ D，即正片用低色散玻璃、负片用高色散玻璃。两块镜片通常用光学胶粘合成一体，这就是消色差双胶合透镜（achromatic doublet）。

为什么正负搭配能消色差？直观地看，正透镜让蓝光偏折得更多、焦距变短；负透镜虽然整体发散，但它对蓝光的发散也更弱。两类玻璃的色散比例（阿贝数）不同，于是负片对蓝光的“额外补偿”恰好能抵消正片对蓝光的“额外会聚”。代价是负片同时抵消掉一部分光焦度，所以双胶合透镜必须让正片做得更强、整个组件更厚，这也是为什么消色差镜头往往比同焦距的单片镜片笨重。

校正的边界

消色差设计能让 656.3 nm 与 486.1 nm 两个波长的焦点严格重合，对中间波长也接近重合，但并非全波段完美：玻璃的色散曲线不是严格的直线，更高阶的残余称为次级光谱。要把它继续压小，就需要萤石、特种低色散玻璃或复消色差（apochromatic）结构。

双胶合的另一项优势是可以同时缓解球差——把两片不同曲率的玻璃组合起来，等于把光线的弯折分散到四个面上，单个面上承担的偏折更小，高阶偏差随之下降。同一套思路在新型光学元件上也在延续：可见光波段的超表面透镜常采用“双片组合”的消色差方案，一片负责提供基础聚焦相位，另一片补偿波长引起的相位偏差。元件从玻璃换成了纳米结构，但“用两条互补的色散曲线拼出平坦的焦距—波长曲线”这一原理没有变。

从镜头到眼睛：像差校正的实际取舍

一片透镜到一组镜片

把前面几条线索放在一起，就能理解现代镜头为什么长成这样。手机镜头通常由 5–7 片塑料或玻璃镜片组成，其中既有高阿贝数的低色散正片，也有高色散负片，还常加入非球面镜片来压缩球差与彗差；单反镜头里的“ED 镜片”（extra-low dispersion，超低色散镜片）本质上也是低色散玻璃的角色，用来把长焦端的色差压回可控范围。非球面镜片的作用则是让边缘光线的偏折不再由球面决定，从而把一个自由度专门留给球差校正。

同样的问题也会出现在看不见的尺度上。光刻机的投影物镜要把 193 nm 或 13.5 nm 的图形缩小到纳米级，掩模版上的每一个点都要落到硅片上的同一点；任何色差或球差都会直接转化为线宽误差。这类系统的物镜往往由几十片镜片构成，材料、曲率、间距全部经过数值优化，本质上是把本文两个公式所描述的一阶偏差逐项压到允许的范围内。

不过，校正不是免费的。增加镜片会引入新的界面反射、吸收和装配误差，镜头的体积、重量与成本同步上升；收小光圈虽然能减小球差，却会按 $d_{\rm Airy}=2.44\lambda F$ 把衍射斑越撑越大，超过某个 F 数后成像反而变糊。工程师真正做的事情，是在像差、衍射、通光量与结构体积之间寻找一个可接受的工作点。

人眼也是一套有像差的光学系统

人眼同样受这两条规律支配。角膜和晶状体构成的正光焦度系统把景物成像在视网膜上，角膜约占全眼屈光力的三分之二，晶状体通过改变形状完成调节。眼睛的色差确实存在：在同一距离上，蓝光的焦点比红光更靠前。视觉系统在一定程度上补偿了这一偏差——视网膜对短波的敏感度较低，大脑也不会简单地按不同波长的模糊程度分开判断，因此日常视觉里我们并不会看到明显的彩色边缘。

瞳孔是眼睛的光圈，直径通常在 2–8 mm 之间变化。暗环境下瞳孔放大，进入更多的光，同时球差和其他高阶像差也随之增大；明亮环境下瞳孔缩小到 2–3 mm，像差下降、景深增大，代价是进入的光量减少。这正是摄影里“光圈—进光量—清晰度”三者相互牵制的同一个物理逻辑。

因此，像差校正的起点不是把某一种偏差消到零，而是先弄清哪种偏差在当前光圈和应用下占主导，再决定用材料、形状还是孔径去换。色差和球差仍是大多数光学系统优化的第一组目标，理解它们的来源与量级，也就掌握了评价一支镜头、一台显微镜或一只眼睛成像质量的基本语言。
