文献解读 | 时空调制超表面收发器：电、磁响应同时调制实现 17 dB 收发隔离

一句话结论：同时调制电、磁表面磁化率，同一列行波偏置把 10 MHz 输入变成 1.8 GHz 附近的多色谐波梳，并把入射波单向导向一个端口，隔离约 17 dB。

论文简介

这次解读的是南安普顿大学电子与计算机科学学院的 Sajjad Taravati 与 Ya-Adama Kabia 在 2026 年 9 月 29 日提交到 arXiv 的预印本 Nonreciprocal Polychromatic Radiation from a Dual Electric-Magnetic Space-Time-Modulated Meta-Transceiver，原文链接为 https://arxiv.org/abs/2609.38542 。需要先说明：这是预印本，尚未同行评议，文中所有数据以作者自述的仿真与实测为准。

一句话概括它的贡献：用一个 omega 拓扑的单元结构，让偶极子上的变容管调制电表面磁化率、开口谐振环上的变容管调制磁表面磁化率，两者共用同一列单向行波偏置；由此在同一块器件上得到两种可以分别测量的非互易行为——发射时把输入信号变成一串辐射到不同角度的谐波，接收时把自由空间来的波优先导向其中一个端口。

这块器件整体工作在微波频段，但它要解决的问题在光学里同样熟悉：怎样让光或电磁波”只往一个方向走”。

非互易为什么难，时空调制为什么能绕开它

收发共用一套口径、同时工作，是无线系统里长期存在的难点。发射机的信号比接收到的微弱信号强好几个数量级，如果不对收发做隔离，接收前端会被自己的发射信号淹没。

工程上的老办法有两种。一种是在天线口放一个环行器，靠铁氧体在磁偏置下呈现的非互易特性把收发信号分开；这类器件从 1960 年代起就是成熟产品。另一种是干脆不隔离，用电路估计自干扰并在接收链路里抵消。前者要磁铁、要体积、要重量，带宽也受限；后者则把复杂度推给了射频电路和算法。

材料路线里还有一条常被提起的选项：非线性。可是非线性隔离器受”动态互易性”约束——在允许的功率范围内，正向与反向的透射在时间平均意义上被绑在一起，想靠非线性把两个方向彻底分开，代价会落在功率处理和噪声上。这条路的困难在 2015 年就被明确论证过。

时空调制提供的是第三条路，而且不需要磁性材料。设想介质的某个参数不再静止，而是按 $A(x,t)=A_0+A_1\cos(\Omega t-k_{\mathrm m}x)$ 的形式在空间和时间上一起变化，其中 $\Omega$ 是调制角频率，$k_{\mathrm m}$ 是调制波的波数。这个行波偏置自带方向：它只沿 $+x$ 传播，于是”顺着它走”和”逆着它走”在物理上不再对称。时间反演对称性被打破，正向与反向的相位匹配条件也不再相同。隔离器、环行器、频率转换、参量放大、波束扫描，这条路线都已经有实验演示。

问题出在这句话的后半截。

已经做成实物的时空调制器件，绝大多数只调制结构的电响应——变容管加载的偶极子或贴片。入射波有两个场分量，电场和磁场；只管电的那个，等于把一半自由度闲置。更现实的影响是偏振：只感知电场的器件天然对入射偏振敏感。

要同时调制电、磁两种响应，理论上早有方案，实验上一直没有做出来。这篇论文做的就是这件事，而且做出了两个看得见、分得开的结果。

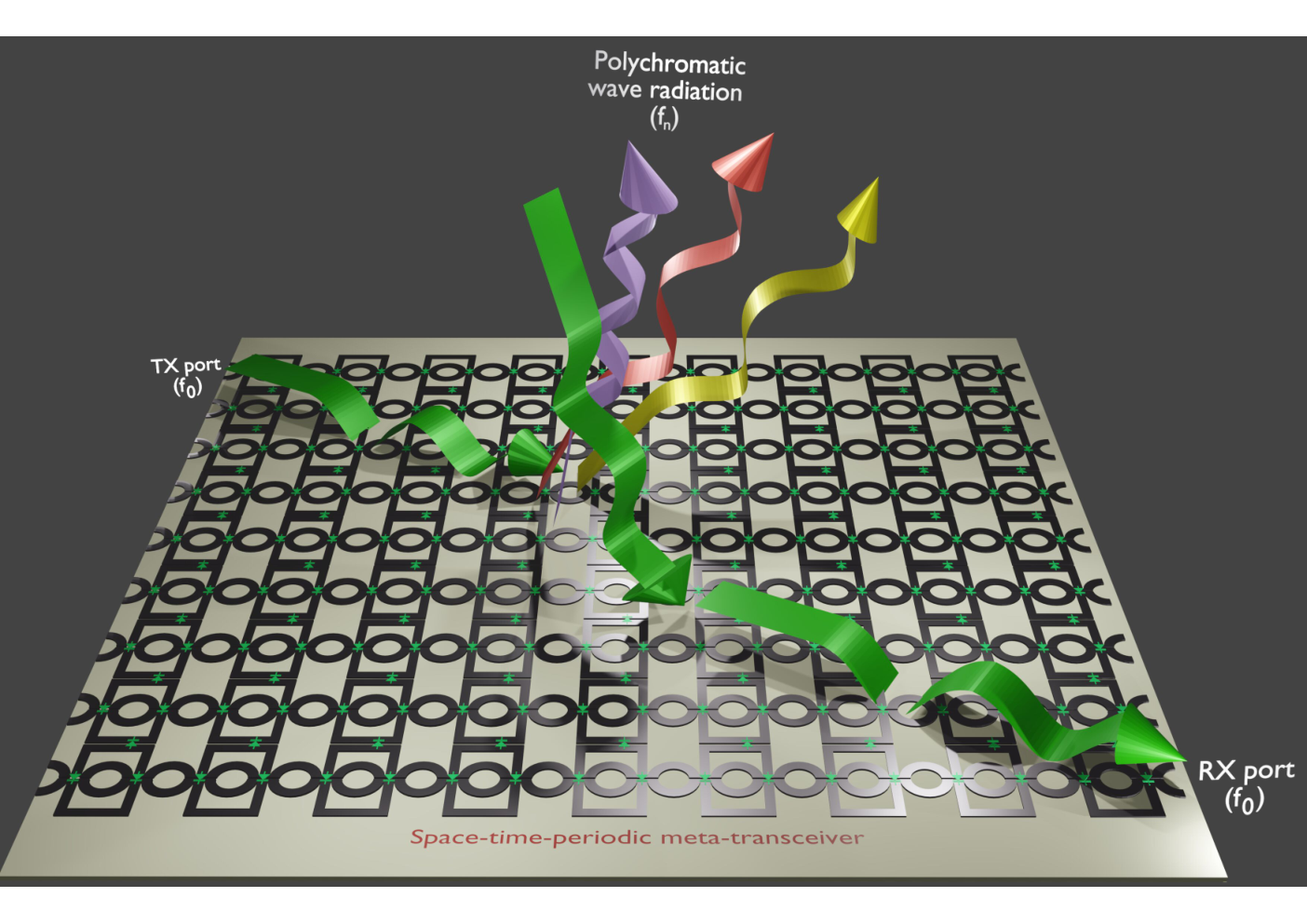

时空调制超表面收发器工作原理

图 1：时空调制超表面收发器的工作原理。从 TX 端口输入基频信号，电、磁表面磁化率的行波调制把它转换成一组谐波 $f_n=f_0+n\Omega$，每条谐波按 $\beta_n=\beta_0+nk_{\mathrm m}$ 沿不同角度辐射（彩色波束）；反过来，从自由空间入射的基频信号耦合进结构时基本不被转换，只有很弱的谐波产生，并且优先被导入 RX 端口而不是 TX 端口。这种单向响应给出两种彼此独立的非互易性：发射端强转换、接收端弱转换，以及接收信号在端口之间被定向分配。

结构与单元设计：omega 拓扑加双层馈电

器件的单元叫 omega 单元，形状上就是一个偶极子加一个开口谐振环。这不是新发明：在静态超材料里，omega 粒子几十年来都是构造磁电耦合（也叫双各向异性）的经典拓扑，它的几何手性让电场和磁场在同一个单元里互相”挂钩”。这篇论文的改动在于，两个共振体都被做成了可调。

偶极子臂的间隙里放一个变容管 D1，开口谐振环的两个间隙里各放一个变容管 D2、D3。变容管的电容随反偏电压变化，而偶极子的谐振频率由臂电感与该间隙电容共同决定，环的谐振频率由环电感与两个间隙电容决定。于是改变偏压，就改变了两个共振体的响应强度。把单元密度做均匀化处理后，单元的响应写成两个随时间变化的表面磁化率：

$$\chi_{\mathrm{ee}}(x,t)=\chi_{\mathrm{ee,0}}+\chi_{\mathrm{ee,1}}\cos!\left(\Omega t-k_{\mathrm m}x\right)$$

$$\chi_{\mathrm{mm}}(x,t)=\chi_{\mathrm{mm,0}}+\chi_{\mathrm{mm,1}}\cos!\left(\Omega t-k_{\mathrm m}x\right)$$

下标 0 的部分是静态响应，下标 1 的部分是调制深度，余弦里的相位说明调制不是原地振荡，而是以相速度 $\Omega/k_{\mathrm m}$ 沿 $x$ 方向传播的行波。

接下来是这篇论文在理论写法上的取巧之处。把单元看成一张有等效表面响应的薄片，用广义片层跃变条件（GSTC）写出切向场的跃变关系，形式上和一段被周期加载的传输线完全一样：

$$\frac{\partial I}{\partial x}=-\epsilon_0\frac{\partial}{\partial t}\left[\chi_{\mathrm{ee}}(x,t)V(x,t)\right],\qquad \frac{\partial V}{\partial x}=-\mu_0\frac{\partial}{\partial t}\left[\chi_{\mathrm{mm}}(x,t)I(x,t)\right]$$

其中 $V\equiv E_\parallel$ 是切向电场，$I\equiv H_\parallel$ 是切向磁场。这两个式子把抽象的磁化率直接对上了电路元件：$\chi_{\mathrm{ee}}$ 扮演时变并联电容的角色，因为偶极子感受的正是切向电场；$\chi_{\mathrm{mm}}$ 扮演时变串联电感的角色，因为开口环感受的是切向磁场。论文特意选用这组电报方程而不是单张薄片的平面波公式，原因是器件本身就是一条两端带 TX、RX 端口的周期加载线，不是一张悬空的透射片。

表 1：omega 单元中三个变容管的分工（依据论文的等效电路模型与无调制全波仿真）。

元件 所在结构 调制对象 无调制时的谐振频率
D1 偶极子臂的间隙 电表面磁化率 $\chi_{\mathrm{ee}}$ 1.8 GHz
D2、D3 开口谐振环的两个间隙 磁表面磁化率 $\chi_{\mathrm{mm}}$ 2.5 GHz

全波仿真验证了这种分工。用频域求解器配合周期边界、让电场沿 $y$ 方向入射，在 1.8 GHz 附近看到 $E_y$ 集中在含 D1 的间隙处，环内几乎没有电场能量；在 2.5 GHz 附近则是 $H_x$ 沿环内形成回路、集中在 D2 和 D3 的间隙处，偶极子区域几乎没有磁场能量。两个模式在频谱上分开，才谈得上各自独立调节。

工程上真正麻烦的是馈电。要让调制沿结构单向传播，每个单元的偏置必须带上固定的相位增量 $\Delta\phi=k_{\mathrm m}p$，其中 $p$ 是单元周期。论文的做法是把直流和调制网络放到背面层：功分加延迟网络把行波偏置按单元分配，再通过金属化过孔送到正面的变容管。射频口径和调制网络分处两层，不会互相加载。单元内部再左右半分压，左半部分含变容管阴极、接正偏置节点，右半部分含阳极、接零直流节点，一条行波偏置线就能把 D1 到 D3 全部反偏。射频端口则靠二极管自身的电容与直流通路隔开，省掉了每个变容管一套扼流电感和隔直电容的常规做法。

变容管的电容用超突变结模型描述，$C_{\mathrm{D}j}(V)=C_{j0}/(1+V_j/V_{\mathrm{bi}})^{M_j}$，其中 $C_{j0}$ 是零偏电容、$V_{\mathrm{bi}}$ 是内建电势、$M_j$ 是梯度系数，都取自器件手册。当调制电压远小于偏置电压时可以线性化，得到 $C_{\mathrm{D}j}\approx C_{j0}+C_{j1}\cos(\Omega t-k_{\mathrm m}x)$。这一步很关键：它把”偏压”和”调制度”用闭式关系连了起来，调制深度比 $\chi_{\mathrm{ee,1}}/\chi_{\mathrm{ee,0}}$ 与 $\chi_{\mathrm{mm,1}}/\chi_{\mathrm{mm,0}}$ 都是偏置点的函数。

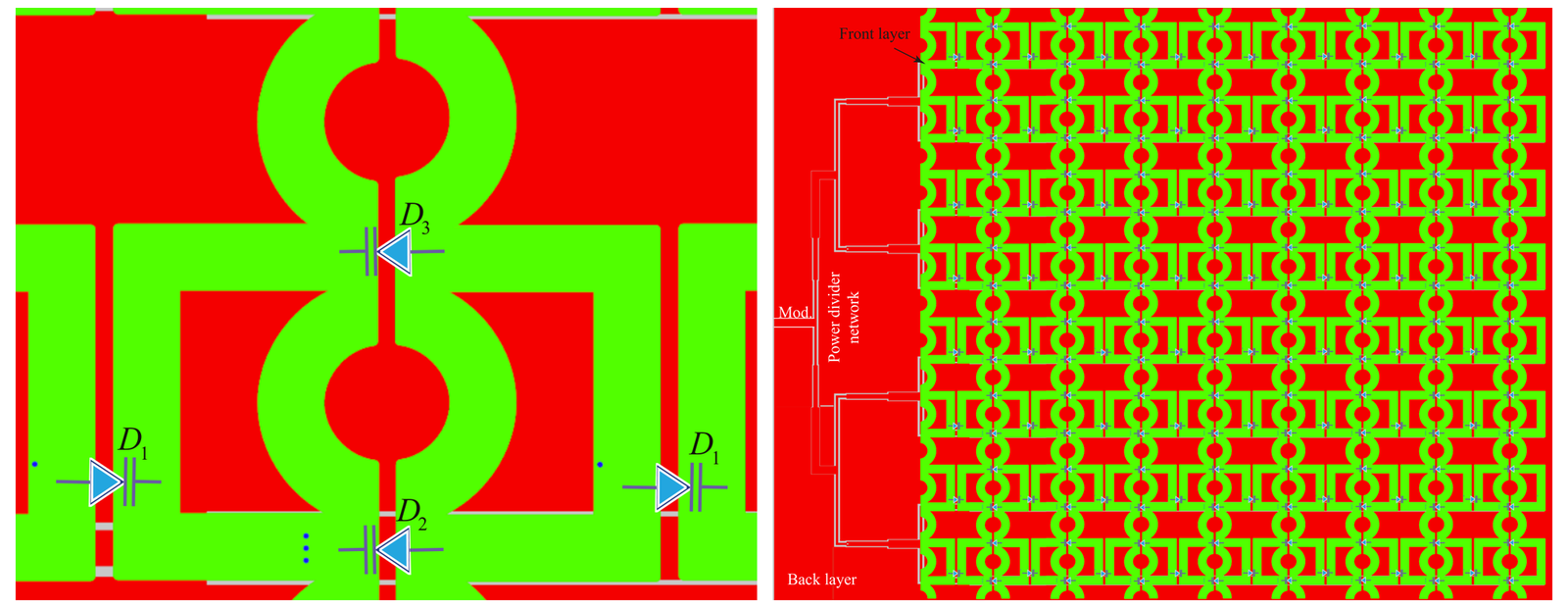

omega 型单元结构与双层超表面架构

图 2：左为 omega 型单元结构，偶极子臂上的变容管 D1 调制电响应，开口谐振环上的变容管 D2、D3 调制磁响应；右为超表面架构，正面是辐射层，背面是偏置与调制网络。

谐波从哪来：Floquet 台阶与漏波辐射

不调制的时候，这条周期加载线上跑的是普通行波，色散关系为 $\beta_0(\omega)=\omega\sqrt{\mu_0\epsilon_0\chi_{\mathrm{mm,0}}\chi_{\mathrm{ee,0}}}$。调制一开，结构在空间和时间上同时周期，Floquet–Bloch 定理就适用了：场不再是单一频率的行波，而要展开成一整串时空谐波，

$$\omega_n=\omega_0+n\Omega,\qquad \beta_n=\beta_0+nk_{\mathrm m},\qquad n\in\mathbb{Z}$$

频率和波数被同一个整数 $n$ 成对平移。把展开式代回电报方程，得到耦合模方程组：每一条谐波的幅度由相邻阶谐波通过调制深度耦合而来。截断到 $|n|\le N$ 就是一个有限维线性系统，给定调制深度就能数值求解。这就是”谐波台阶”的来源，功率沿台阶一级级往上爬，爬多高由调制度决定。

爬上台阶的谐波不是都能跑到自由空间。每条谐波带着自己的波数 $\beta_n$，拿它和同频率的自由空间波数 $k_{0,n}=\omega_n/c$ 比较：$|\beta_n|<k_{0,n}$ 的谐波是快波，会从结构表面泄漏出去，成为辐射波；满足 $|\beta_n|>k_{0,n}$ 的是慢波，继续被结构导引，往端口方向走。泄漏出去的那部分沿角度 $\sin\theta_n=(k_x+nk_{\mathrm m})/(\omega_n/c)$ 辐射，阶数不同的谐波波数不同，出来的角度也不同。

这一套推导给出的预测很直接：调制度决定有多少功率爬到高阶，波数决定谐波往哪个方向去，而这两件事都握在直流偏压手里。不需要机械转台，也不需要移相器。

发射端：偏置电压把单音变成九谱线梳

测量装置不复杂：一只宽带喇叭天线、两台信号发生器、一台频谱分析仪。超表面用 1.8 GHz 的行波波形偏置，从左向右传播；TX 端口输入的是 10 MHz 信号。

代入数字看一眼量级。输入 10 MHz、调制 1.8 GHz，按 $f_n=f_0+n\Omega$ 算，一次边带落在 $1.8\ \mathrm{GHz}\pm10\ \mathrm{MHz}$，也就是 1.79 GHz 与 1.81 GHz，转换比 $\omega_{\pm1}/\omega_0\approx1.8\ \mathrm{GHz}/10\ \mathrm{MHz}=180$。论文报告的实测边带位置与转换比与这个估算一致。

结果随偏压变化得很清楚。偏压 0 V 和 3 V 时调制度很小，谱基本是单根载波，一次边带被压制 25 dB 以上；偏压升到 4.3 V 和 6.4 V，变容管的电容摆幅变大，调制指数提高，功率被重新分配到 $n=\pm1$ 到 $\pm4$ 的高阶通道。到 6.4 V，实测辐射谱已经是一把九谱线的谐波梳，一次边带分别在 1.79 GHz 与 1.81 GHz。调制频率本身所在的 1.8 GHz 那条线反而被强烈压制。变容管工作在基频调制分量彼此抵消、混频边带被抬起来的平衡状态，功率才会集中到两侧。

频率转换比做到 180，靠的是工作点选得极端。输入频率比调制频率低两个数量级，属于深基带—微波泵浦区间，论文明确说明这个数字是工作点带来的，并非时空调制机制对任意频率比都成立的固有性质。

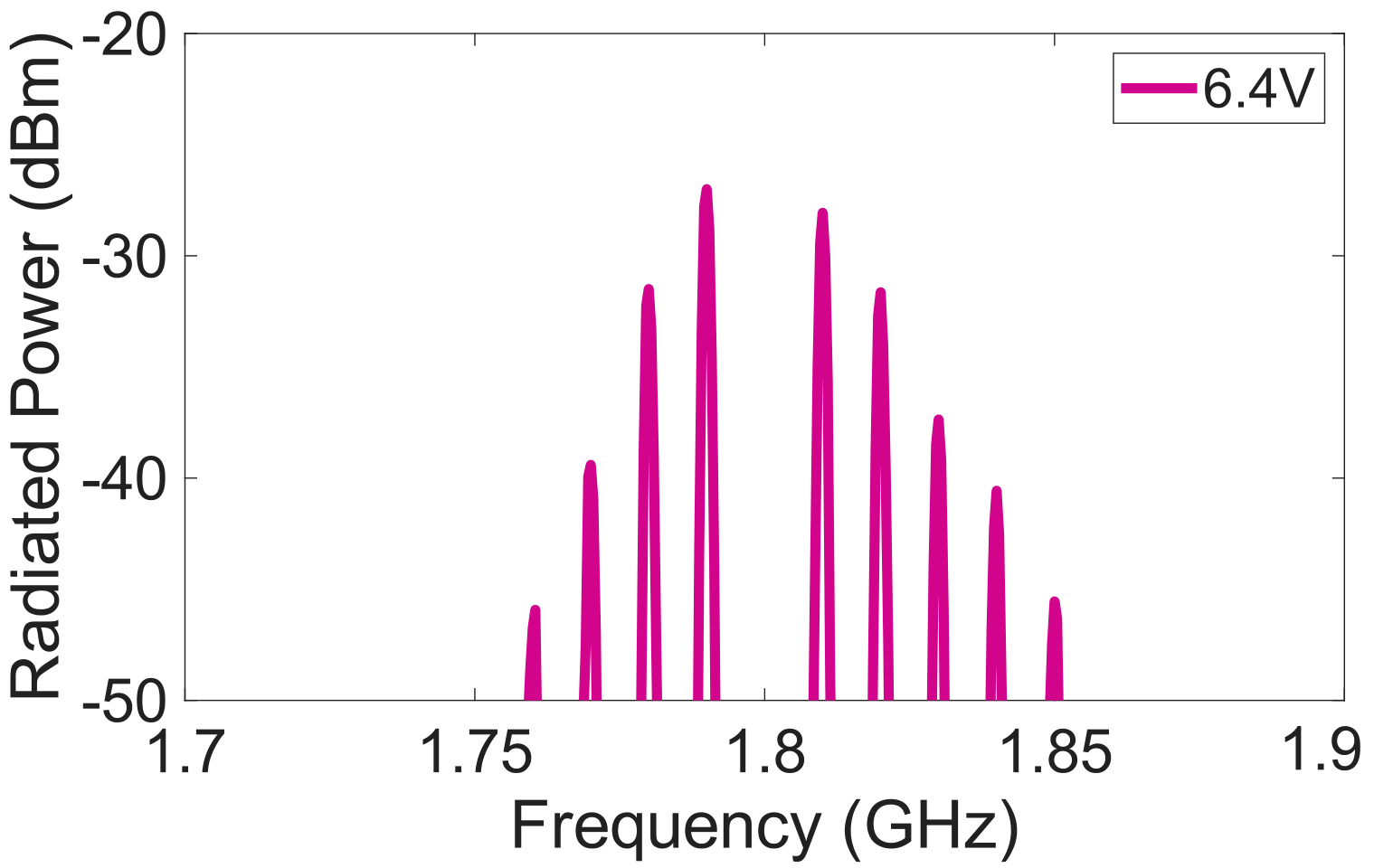

6.4 V 偏置下实测的辐射功率谱

图 3：6.4 V 直流偏置下实测的辐射功率谱。直流偏压增大会提高变容管的调制深度（即 $\chi_{\mathrm{ee,1}}/\chi_{\mathrm{ee,0}}$ 与 $\chi_{\mathrm{mm,1}}/\chi_{\mathrm{mm,0}}$），逐级填满更高阶的边带 $f_n=f_0+n\Omega$，把谱从单根主音展宽成九谱线谐波梳。

接收端：同一次调制把波导向 RX 端口

发射端的画面是”频率被搬走”，接收端则是另一回事。

实验是这样做的：让 1.8 GHz 的信号从自由空间照到器件上，在完全相同的入射和偏置条件下，同时记录 RX 端口和 TX 端口收到的功率谱。RX 端的谱峰是 $-21$ dBm；换到 TX 端，同样的谱线只剩 $-38$ dBm。两者相差 17 dB，而器件里既没有铁氧体，也没有有源隔离级。

为什么入射波会挑端口？接收是发射的时间反演过程，但时间反演并不自动成立。要让一个自由空间来的波高效耦合进某个导引通道，必须同时满足频率和动量两个条件：

$$\omega_{\mathrm{inc}}=\omega_{\mathrm{RX}}+n^{}\Omega,\qquad \frac{\omega_{\mathrm{inc}}}{c}\sin\theta_{\mathrm{inc}}=\beta_{\mathrm{RX}}+n^{}k_{\mathrm m}$$

两个方程、两个自由的入射参数（频率与角度），所以在给定入射条件下通常只有一个整数通道 $n^{*}$ 能强匹配。其余谐波都带着非零的相位失配 $\Delta\beta_n=\beta_n-(\beta_{\mathrm{RX}}+nk_{\mathrm m})$，耦合功率按 $\mathrm{sinc}^2(\Delta\beta_nL/2)$ 随互作用长度 $L$ 下降——这与非线性光学里准相位匹配的相位失配因子是同一类东西，不是靠滤波器硬压出来的。

真正的非互易来自偏置波的方向性。$\cos(\Omega t-k_{\mathrm m}x)$ 只沿 $+x$ 传播，正向入射时匹配良好的通道，其反向的相位匹配条件里 $k_{\mathrm m}$ 相当于变了号，$n^{*}$ 落到另一组频率与角度的组合上，于是正向匹配的波在反向上一般不再匹配。端口隔离就这么出现了。

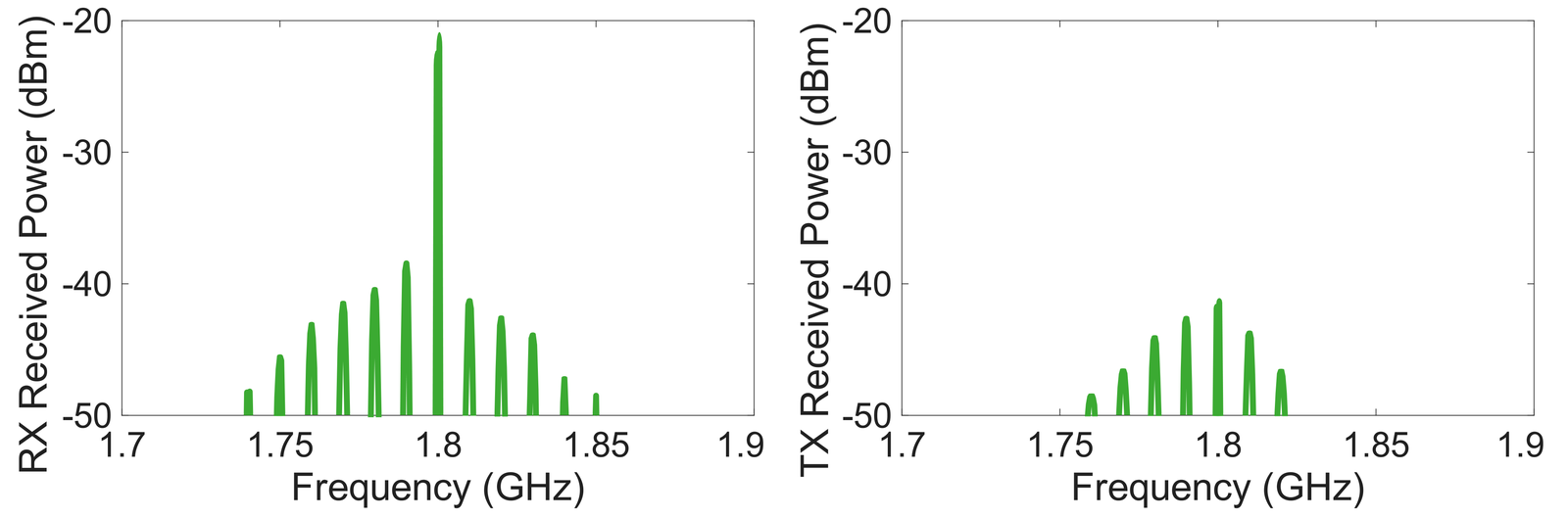

自由空间入射时 RX 与 TX 端口的实测功率谱

图 4：1.8 GHz 信号从自由空间入射时，在相同入射与偏置条件下同时测量 RX 端口与 TX 端口的功率谱。单向行波调制把入射场优先导向 RX 端口：RX 端（左）的谱峰为 $-21$ dBm，TX 端（右）同一组谱线被压制到 $-38$ dBm，同一入射照明下两个端口的隔离约 17 dB。

频率到角度的映射

前面两条都还是”能量多少”的账，方向图给出的是空间那一半。

器件在 $f_0=1.80$ GHz、$f_{+1}=1.81$ GHz、$f_{-1}=1.79$ GHz 三个频率上测了完整的三维发射方向图。两条一次边带的峰值出现在同一个角度位置，$(V,H)\approx(+40^{\circ},+50^{\circ})$，主瓣宽，彼此大幅重叠；而 1.80 GHz 那条（论文称基频）的峰值在完全不同的角度区，$(V,H)\approx(-60^{\circ},0^{\circ})$。

这种分布可以用色散关系解释。$\sin\theta_n=(k_x+nk_{\mathrm m})/(\omega_n/c)$ 里，角度由波数与频率之比决定；两条一次边带相对 1.80 GHz 只有 $\pm10$ MHz 的频差（约 0.6%），算出来的角度偏移很小，符号相反、大小接近，因此挤在同一个角度区域里，而不是分成两束明确分开的波。基频与边带之间的角度差则大到几十度。频率内容被映射到了空间方向上，这是”多色辐射”这个说法真正指的东西。

适用边界与待推进方向

先说清哪些数字不能外推。转换比 180 是输入 10 MHz、调制 1.8 GHz 这个特定工作点的结果，论文自己强调它来自深基带—微波泵浦区间，换一个 $\omega_0/\Omega$ 就换一个数字。其次是角分辨能力：两条一次边带的角度偏移只有零点几度级别，目前的主瓣又宽又互相重叠，靠角度把相邻谐波分开并不现实，这让”用角度做通道复用”还停留在原理层面。论文也没有给出阵列周期的具体数值，只给了避免栅格瓣与调制波混叠的约束式。

作者的后续计划列得比较实在：把等效电路的拟合定量对上偏压扫描的实测谱，直接测量器件对偏振的响应以验证”偏振无关”这一预期，以及把调制频率往上推、进一步拉高频率转换比。这些都属于从原理演示走向器件指标的常规步骤。

意义与展望

这块器件的价值不在某一个数字，而在于它证明了”同时调制电、磁两种表面磁化率”在实验上可行。已有的时空调制平台普遍只动电响应，把磁场分量晾在一边；一旦两个响应都能独立调制，设计自由度就多了一个维度，双各向异性响应也从”设计时写死的几何手性”变成了”加电以后可重构”的东西。

对工程应用来说，它的吸引力在于两件事可以同时做：一次调制既完成频率变换，又完成端口选择，而且两件事都由直流偏压连续调节，不需要磁铁、不需要非线性增益介质、不需要机械或移相器重构。论文把目标场景指向无线通信、雷达和跳频保密信号，理由是这些场景恰好同时需要偏振不敏感的操作、频率转换和方向路由。这套电磁机制在光学频段能否复现，取决于能否找到兼具强磁响应与高速可调性的结构，目前看还有相当距离，但原理层面是相通的。

常见误解

误以为只要在时间上周期调制，就一定能得到非互易。 实际上打破互易性靠的是调制波的单向传播。如果调制只有时间周期而在空间上同相，或者正反两个方向的行波对称叠加，$k_{\mathrm m}$ 的方向信息就没了，正向与反向的相位匹配条件重新对称，端口隔离也就消失了。

误以为只调制电响应只是效率差一点。 实际上被闲置的是入射波的整个磁场分量。只感知电场的器件对入射偏振天然敏感，而且只剩一条非互易通道；本文的两种效应——发射端的谐波梳与接收端的端口路由——分别对应频域和空间域，无法互相替代。

误以为发射端转换强，接收端也应该一样强。 实测正好相反：发射端把输入能量大幅搬进高阶谐波，接收端反而几乎不做频率转换，只把进来的波分流到一个端口。这两条是从同一次单向调制里长出来的独立行为，不是同一件事的两面。

误以为 17 dB 的隔离来自某种磁性材料或有源器件。 器件既没有铁氧体也没有放大级，隔离完全来自行波偏置造成的相位匹配不对称，是可逆的线性参数化过程带来的方向选择性。
