文献解读 | 超表面耦合 Kagome 界面：子晶格选择性控制自旋反转（arXiv 2026）

论文简介

这次解读的工作是 Sublattice-selective control of spin reversal in metasurface-coupled Kagome interfaces，作者为山西大学物理电子工程学院的 Ximo Wang、Qiwei Han、Zhenqi Bai、Ruyue Guo、Min Feng 和 Yichi Zhang，2026 年 9 月 16 日提交到 arXiv（quant-ph 分类），原文链接为 https://arxiv.org/abs/2609.18012 。

论文研究的场景可以这样理解：一片非线性非局域超表面把远处的发光单元耦合起来，这些单元在能带结构上排成 Kagome 晶格；晶格两侧的耦合常数符号相反，于是沿着分界线出现一对被局域住的界面态。两个界面态自旋相反、能谷相反，恰好是量子信息里有用的一对通道。想把一路上行的激发翻到另一路上，就需要一束能驱动这对态之间跃迁的控制光。作者要问的是：这束光该怎么设计？

一句话概括贡献：控制算符必须匹配界面态的内部子晶格结构，空间均匀的拉曼场在一阶上完全无效。论文进一步给出固定均方根幅度下的耦合上界，以及能取到该上界的 1:1:−2 复数子晶格图案。剩下的问题是怎么把图案翻译成真实入射场，这一步落在超表面与单元间耦合上。

为什么两束界面态重叠，控制场却推不动

先看 Kagome 晶格。三个子晶格 A、B、C 构成共角三角形的编织图案，每个格点同时属于两个三角形。这种几何带来一个有意思的后果：调好跃迁相位之后，能带里会出现一条近乎完全平坦的平带，平带上的态被困在单个六边形内，走不出去。局域化来自子晶格之间的相消干涉，与缺陷无关。平带之外还有狄拉克型的线性交叉，两部分拼在一起，界面态才有可能被设计出来。

在论文的模型里，晶格沿一个方向被切出一条”符号墙”：墙的一侧最近邻跃迁为正，另一侧为负。这样的构造让界面态贴着墙衰减，两侧的自旋分量彼此反向，形成一种自旋与能谷锁定的结构。界面态有用的地方在于被局域在一条线上，麻烦也在这里——它们共享同一片空间，能量也接近。

一个常见的直觉是：两束模式如果重叠，控制场只要够强就能把它们耦合起来。这个直觉在这里失效。把控制算符投影到这对界面态上，积分里除了空间包络的重叠因子，还多了一个内部自由度上的矩阵元，也就是两个狄拉克旋量之间的投影。相反自旋、同一能谷的两个界面态，其自旋算符本征值相反；如果控制算符在子晶格空间里正比于单位矩阵，这个矩阵元在一阶上严格为零。重叠因子再大，乘上零还是零。

换一个说法：两个态在”看得见”的空间里重叠，在”看不见”的内部自由度里正交。论文的完整晶格计算给这种正交性留了残差，但残差对应的耦合奇异值比正确图案低三个数量级（后文给出的 0.00192261 与 0.70709588 之比），所以在实际时长内，均匀控制基本推不动这对态。

全晶格检验：结构化驱动与均匀驱动的对比

论文没有停留在两态近似，而是把整条横向条带都算了出来。计算参数是 λ₀/t = 0.08、w/a = 2、Nx = 60：每个自旋有两个主界面态，四个态张成一个四维子空间，两个能谷都折到 k_y = 0 上。判断这些态是不是真的被墙局域，可以看群速度。解析速度算符给出 −0.8660273ta 与 −0.8660252ta，而理想值 −√3ta/2 = −0.8660254ta，相对偏差只有百万分之几。图 1(a)(b) 的条带谱与元胞概率分布，与平滑墙包络的狄拉克预言也对得上。

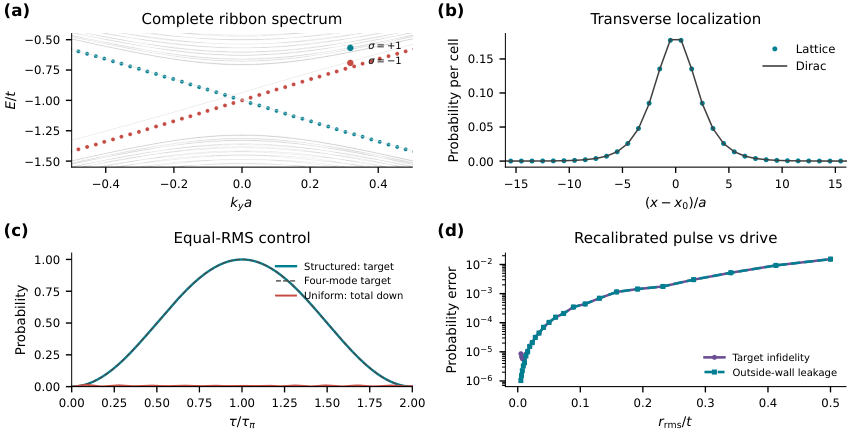

图 1：完整横向晶格检验，参数 λ₀/t = 0.08、w/a = 2、Nx = 60。(a) 条带谱；彩色点的中心概率超过 80%，灰色曲线同时包含体态与外边界态。(b) 按对平均的元胞概率与归一化的狄拉克预言。(c) 在相同均方根幅度 0.04t 下，结构化驱动的目标概率、四模式预言与均匀驱动的下自旋总布居。(d) 目标非保真度与壁外泄漏随驱动强度的变化，投影脉冲在每个数据点重新校准。计算在守恒动量扇区内进行，并非局域二维波包。

判别图案优劣最直接的办法是看耦合强度。把相反自旋界面态之间的完整耦合做奇异值分解，结构化控制给出 (0.70709588, 0.70709538)，均匀控制只有 (0.00192261, 0.00188168)。两者相差约三个数量级，说明改变的是耦合本身，而多打几倍功率并不能补回来。

然后是脉冲。取均方根幅度 r_rms/t = 0.04，投影 π 脉冲的时长是 t·τ_π = 111.073825。这里可以做一次数值自检：由 π 脉冲条件，耦合幅度应满足 |Ω_e| = π/τ_π = π/111.073825 = 0.0282853（以 t 为单位）；而选择定则给出的上界是 r_rms/√2 = 0.04/√2 = 0.0282843。两者相对偏差约 4×10⁻⁵，说明这个脉冲确实贴在推导出的耦合上限上，包络因子 F 已经接近 1。

把脉冲放进 720 维的完整传播后，下自旋布居为 0.99996033，目标态保真度 0.99993719，跑出壁外子空间的泄漏是 6.2693×10⁻⁵，误入另一能谷的概率是 1.19×10⁻⁷。换成同样均方根幅度、同样时长的均匀驱动，下自旋布居只剩 0.00685249，保真度 2.1477×10⁻⁵。图 1(c) 把这两条曲线画在同一个坐标系里。

界面并不是越陡越好。把墙参数改成 (λ₀/t, w/a) = (0.12, 0.75)，自旋布居仍然保持在 0.99995，但目标态保真度掉到 0.91556，另一个能谷拿到 0.08438 的布居。这个数字几乎等于自由演化给出的 0.08436，也就是说，能谷进动在这组参数下压过了外场驱动。把 Nx 从 60 增加到 84，保真度变化小于 1.5×10⁻⁶，基线下 90% 的目标窗口是 |k_y a| ≤ 0.0052660。

选择定则与能带模型：1:1:−2 图案从哪来

现在回到那个矩阵元。把控制算符取成对角形式 R = diag(r_A, r_B, r_C)，横向包络用一个包络因子 F 描述，可以解析地写出投影后的拉比幅度

$$\Omega_e = F\frac{r_A + r_B - 2r_C}{6},\qquad F = \frac{2\sqrt{\kappa_\uparrow \kappa_\downarrow}}{\kappa_\uparrow + \kappa_\downarrow} \le 1 .$$

在固定均方根幅度 $r_{\rm rms}^2 = (|r_A|^2 + |r_B|^2 + |r_C|^2)/3$ 的约束下，这个表达式有上界

$$|\Omega_e| \le F\frac{r_{\rm rms}}{\sqrt{2}} ,$$

而取到上界的图案是 $R = (r_{\rm rms}/\sqrt{2})\mathrm{diag}(1, 1, -2)$。A、B 两个子晶格同号等幅，C 子晶格幅度加倍、相位相差 π。这里的负号表示相位，不表示”负强度”，光强仍然是正的。信号的来源也就清楚了：把三个子晶格都同相推动，投影到界面态上会互相抵消；C 子晶格单独反相，这个抵消不再是完全的，投影耦合才能留下来。

这个上界的适用范围需要说清楚。它只对”对角子晶格控制 + 三个子晶格共用同一个横向包络”这一类算符成立，论文没有声称它对任意空间算符或任意脉冲序列最优。如果横向尺寸有限，包络因子还要乘上 $(1 - e^{-(\kappa_\uparrow + \kappa_\downarrow)L})$，界面态越弱地束缚在墙上，可用耦合就越小。

支撑这套判据的能带结构见图 2。

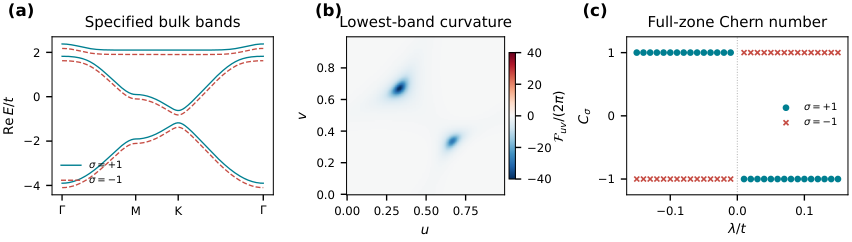

图 2：有效模型的体能带验证。(a) λ/t = 0.08、Δ/t = 0.20 时的实能带；共同损耗使每条能带都带上 Im E/t = −0.06。(b) 自旋 + 的最低能带 Berry 曲率密度，在 151×151 周期规范网格上计算，k = u b₁ + v b₂。(c) 30 个非零带符号耦合下的全布里渊区下能带陈数；λ = 0 处不指定单能带不变量。以上均为晶格模型计算，与有限元超胞无关。

损耗下的两个指标：条件转换率与存活率

真实的界面态不是孤立的，它会向外辐射，也会被材料吸收，所以论文把有效哈密顿量写成 $H_{\rm cond} = H_{\rm coh} - \mathrm{i}K/2$，其中 $K \succeq 0$ 收集所有耗散通道。这一步带来一个容易被忽略的后果：转换得快和最终成功，是两件不同的事。

在无损耗的极限里（γ = 0、κ₀/g = 0.4），gτ = π/2 时下态概率是 0.533488；在被动异常点附近（γ/g = −1、κ₀/g = 2），gτ = 1 就可以做到完全的条件转换，但整体成功概率只有 $e^{-2} = 0.135335$。转换时间短了，能活下来的激发也少了。这也是为什么论文坚持把”已知激发存活时的条件转换率”与”不做后选择的整体概率”分开报告：只看其中一个，会得出相反的结论。

容差同样被量化了。90% 条件转换允许的失谐窗口是 |δ|/g ≤ 0.322593；如果目标是 90% 的无条件成功，损耗就要压到 κ₀/g ≤ 0.067075 以内。至于静态自旋翻转和脉冲驱动的转移，两者的可观测量并不相同，论文用右本征矢量的极化公式把这两件事分开处理，同时提醒：界面必须保持有能隙，因为狄拉克质量趋于零时局域长度发散，边缘近似随之失效。

超表面实现：把 (1,1,−2) 图案写进真实电磁结构

推导给出的是”控制算符”，而实验拿到手的是入射光。中间这一步由一片假定的双胞铌酸锂（LiNbO₃）超胞来检验：晶格常数 a = 1.8 μm，薄膜厚 150 nm，柱高 400 nm，A、B 柱半径 160 nm，C 柱半径 140 nm，折射率取 (n_o, n_e, n_s) = (2.21, 2.14, 1.444)，80 nm 的源与接收方块位于柱顶上方 100 nm。

控制场分成两步：上转换控制在 1550 nm 上用 (0, +G_y) 阶衍射；下转换控制在 6.8 GHz 频偏下同时优化 (0, +G_y)、(0, −G_y) 和 (+G_x, 0) 三个阶次，使六个接收点拟合出的复数图案逼近 α(1, 1, −2, 1, 1, −2)。这个拟合把 A、B、C 三个子晶格放在同一次求解里，单元之间的相互响应因此没有被拆散。最终相对复数图案误差是 0.373%，最大幅度误差 0.548%，最大相位误差 0.224°。

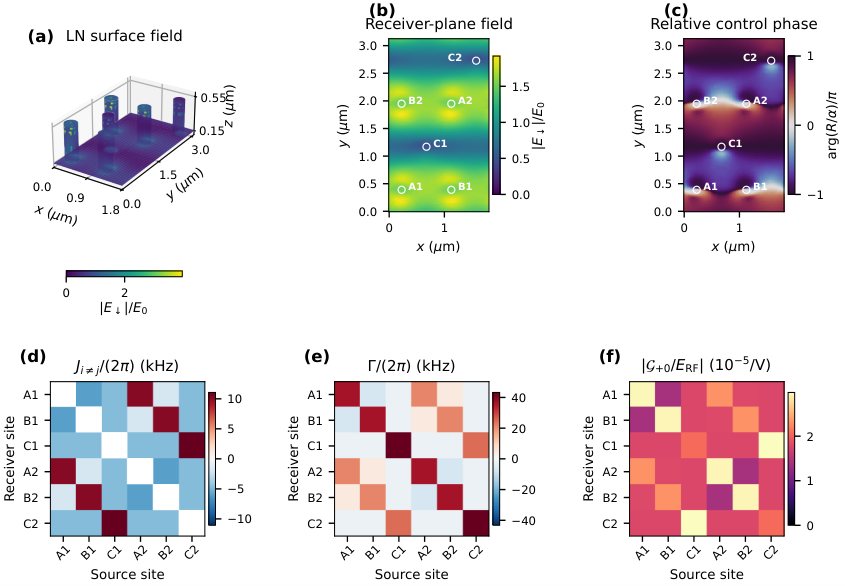

图 3：探索性 COMSOL 超胞与提取的响应。(a) 铌酸锂薄膜与六个柱面上的三维电场幅度（在介质内部紧邻界面处取值）。(b) 接收平面的场幅度与 (c) 拉曼乘积相位；接收面位于柱顶上方 100 nm，白圈标出六个有限体积接收器的位置。相位相对于拟合得到的公共复比例 α，±1 表示 π 相位偏移。场分布对应优化后的下转换控制解，E₀ = 1 V/m，采用 40 层 PML。(d) 正则化相干交换与 (e) 集体衰减，来自完整的矩阵—伴随分解（实对角交换位移未在图中给出）；交换与衰减采用示意性的 1 Debye 跃迁偶极。(f) 单位规定射频场下的上边带格林响应。矩阵在 k∥ = 0 下计算，含晶格求和，为有限体积 zzzz 响应，使用 20 层 PML，并用 40 层源柱做过校验。所有面板均来自有限元数据；材料常数、尺寸与射频幅度均为探索性假设。

频率转换那一半也用同一套网格查了标度关系。射频场取峰幅 E_RF = 10⁵ V/m，铌酸锂的系数按 r₁₃ = 8.6 pm/V、r₃₃ = 30.8 pm/V 代入小信号模型；射频场加倍时，一阶边带跟着加倍，回场项变成四倍，符合二阶过程的预期。提取出的响应范数是 ‖𝒢₊₀/E_RF‖_F = 1.2323×10⁻⁴ V⁻¹。作者特别注明这属于小信号电光频率转换，与二次谐波产生不是同一回事。

需要提醒的是，这一节里的材料常数、几何尺寸和射频幅度都是假设值。论文自己也说明，电极标定、原子编码、自旋相关通量、损耗预算，以及材料色散、源尺寸收敛、全布里渊区采样和泵浦修饰寻址都还没有完成；适应 PML 从 20 层加密到 40 层会让控制乘积变化 1.058%，量级与拟合残差相当甚至更大。所以这组结果应该读成”设计目标可以被电磁结构逼近”，而不是”某片器件已经做成了”。

意义与展望

这篇文章的价值，是把”超表面能提供什么样的控制”这个问题，从场分布的层面推进到了算符的层面。过去讨论超表面的可调控性，通常关心相位、幅度、偏振能不能按需分布；这里的目标更细：控制的不是某点光强，而是两个量子态之间的跃迁矩阵元。设计对象换成了算符，判断标准也随之改变，耦合图案对不对，权重可能比功率大得多。这套思路对超表面介导的量子网络、可编程光子晶格与片上量子门都有参考意义。

从原理验证走向实际应用，还有几段路要走。建模一侧需要用偏振分辨的采样把自旋依赖的格林张量测出来，并对跃迁做可控截断，才能把有效模型的 t 与 λ 与真实结构对应起来；器件一侧要完成电极标定、损耗预算与色散标定，再把泵浦修饰的寻址场与标定过的发光单元响应放在一起做联合优化。损耗这一关尤其关键，被动异常点附近的快速转换不能只看转换时间，还要看有多少激发真的留了下来。等到这些参数闭合，”超表面写下控制算符”就会从设计目标变成可复现的器件方案。
