文献解读 | 低损耗非晶超表面反射镜：单层 TiO₂ 纳米柱实现 99.10% 反射率

一句话结论：一层约 230 nm 厚的非晶 TiO₂ 纳米柱靠导模共振，在 1064 nm 做到 99.10% 反射、0.26% 损耗，并预计把镀膜布朗噪声压低 3–5 倍。

论文简介

这次解读的是 MIT 的 LIGO 实验室提交到 arXiv 的预印本 Low-loss amorphous dielectric metasurface mirror for precision optical cavities。作者是 Swadha Pandey、Peter Fritschel 和 Matthew Evans，全文 5 页、5 幅图，2026 年 9 月 28 日上传，原文链接为 https://arxiv.org/abs/2609.36285 。

一句话概括它的贡献：在一英寸熔融石英上用电子束光刻和原子层沉积做出一层约 230 nm 厚的非晶 TiO₂ 纳米柱阵列，靠导模共振把 1064 nm 的正入射光反射到 99.10%，总光学损耗 0.26%，并据此预计把精密光学腔最头疼的镀膜布朗噪声降低 3–5 倍。

1064 nm 不是随便挑的波长。地面干涉引力波探测器用的大功率激光、以及不少超稳激光腔，都工作在这个波段附近。

为什么反射镜的噪声会成为瓶颈

引力波探测器让激光在几公里长的光学腔里来回反射，镜面位移小到 $10^{-19}$ m 量级也要能读出来。灵敏度做到这个程度之后，限制常常不在激光或探测器，而在镜片自己身上。镜面上的原子并没有静止，热运动让表面持续起伏。

麻烦主要出在镀层。要把反射率做到 99.99% 以上，传统做法是交替镀几十层高低折射率材料，每层光学厚度取四分之一波长。以 TiO₂ 和 SiO₂ 为例，一个透射率 0.3 ppm 的布拉格镜需要约 5 μm 厚的镀层。材料内部的机械耗散会把热涨落转成镜面位移噪声，这就是镀膜布朗噪声；它大致正比于镀层总厚度与材料的机械损耗角。

材料参数摆在一起看更清楚。TiO₂ 的机械损耗角 $\phi=6.3\times10^{-3}$，SiO₂ 只有 $2.3\times10^{-5}$，相差两个多数量级，而镀层里占厚度的又恰恰是损耗大的 TiO₂。想让噪声降下来，无非换材料或者少用材料。

“少用材料”就是超表面镜的切入点：反射不再靠堆叠几十层，而靠一层亚波长结构把光挡住并送回去。

结构：单层纳米柱加一层基底

器件本身并不复杂（图 1）。一片熔融石英衬底上先铺 15 nm 的 TiO₂ 基底层，再立起一排周期排列的矩形 TiO₂ 纳米柱。柱宽 $w_0$、柱高 $h_0$、周期 $\Lambda_0$ 是三个可调几何量，优化的目标只有一个：让 1064 nm 正入射的 TE 偏振光尽可能被反射回去。结构沿 $x$ 方向周期排列，沿 $z$ 方向均匀延伸。

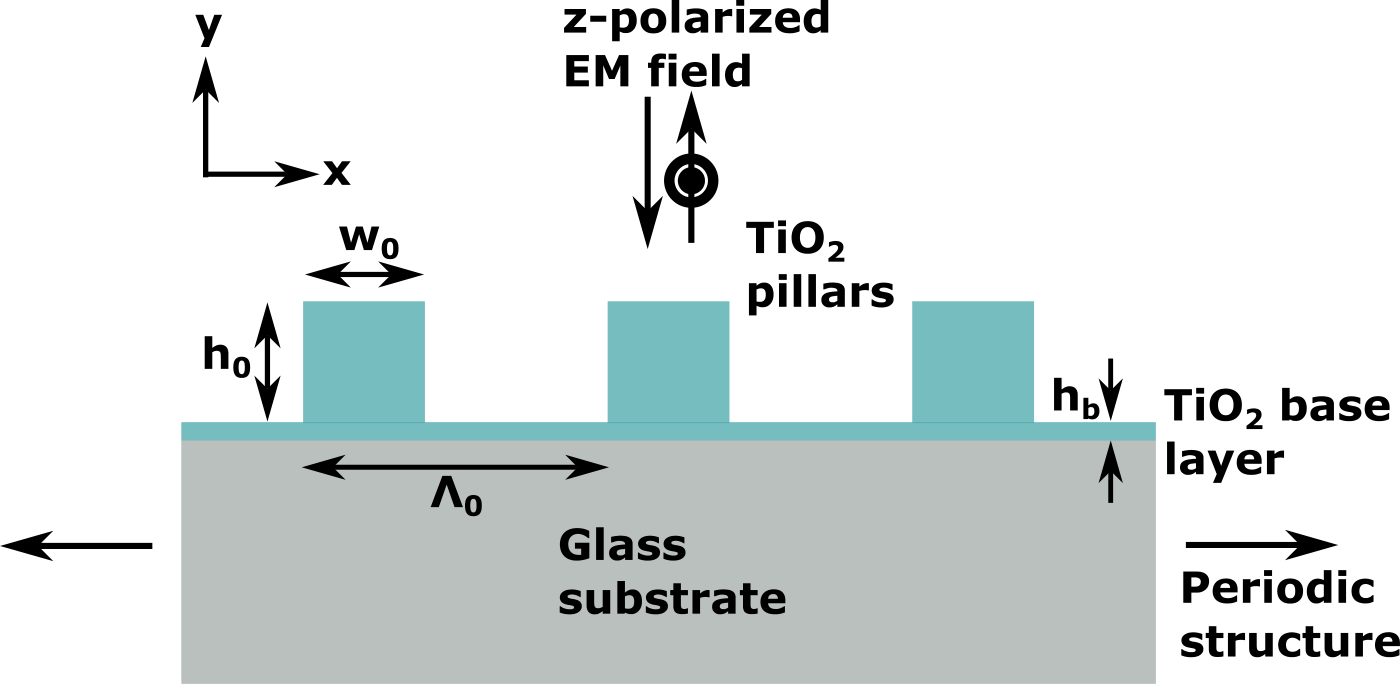

超表面反射镜的结构示意

图 1：超表面反射镜的结构。熔融石英衬底上有一层厚度为 $h_b$ 的 TiO₂ 基底层，基底层上是一维周期排列的矩形 TiO₂ 纳米柱；柱宽 $w_0$、柱高 $h_0$、周期 $\Lambda_0$，结构沿 $x$ 方向周期、沿 $z$ 方向均匀，设计目标是反射 1064 nm 的正入射 z 偏振光。

优化后的尺寸列在表 1。设计值取 $w_0=218$ nm、$h_0=212$ nm、$\Lambda_0=730$ nm、$h_b=15$ nm，整个纳米结构层的总厚度只有 227 nm，无损耗仿真给出的透射率是 0.3 ppm。同样材料的布拉格镜要达到相同透射率，需要约 5 μm 的镀层，两者相差二十多倍。

表 1：优化设计与实测器件的几何参数，以及 1064 nm 处的无损耗仿真透射率 $T_{\mathrm{sim}}$。

参数 优化设计 实测器件 单位
柱宽 $w_0$ 218 219 nm
柱高 $h_0$ 212 213 nm
周期 $\Lambda_0$ 730 730 nm
基底层厚 $h_b$ 15 15 nm
仿真透射率 $T_{\mathrm{sim}}$ 0.3 52 ppm

其实尺寸偏差已经很小：柱宽和柱高各差 1 nm，周期与基底层厚完全一致。透射率却从 0.3 ppm 涨到 52 ppm，说明这类共振结构对几何量相当敏感。后面实测与仿真的差距更大，原因还要再往下找。

导模共振：反射是从哪里来的

一层介质柱本身并不会像金属那样把光挡住。真正干活的是导模共振（guided-mode resonance, GMR）：周期排列的纳米柱连同下面的基底层，合起来构成一层”等效波导”，某个波长和角度下，入射光会耦合进这层波导的导模，在结构里建立起局域场；随后这部分能量又被重新辐射出去，其中大部分回到反射方向。共振条件满足时，透射被压到极低，反射随之抬起来。

判断这是不是导模共振，作者用了一个很直接的检验：改变器件周期 $\Lambda_0$，看共振波长 $\lambda_{\mathrm{res}}$ 怎么变。一阶相位匹配条件可以写成

$$\lambda_{\mathrm{res}} = n_{\mathrm{eff}}\Lambda_0,$$

其中 $n_{\mathrm{eff}}$ 是导模的有效折射率。仿真结果确实呈线性关系，线性拟合给出 $n_{\mathrm{eff}}=1.46$。

代入数字核对一下。取 $n_{\mathrm{eff}}=1.46$、$\Lambda_0=730$ nm，得到 $\lambda_{\mathrm{res}}=1.46\times730\ \mathrm{nm}=1065.8$ nm，与设计目标 1064 nm 只差 1.8 nm，约 0.17%。这个偏差与”线性拟合外推到 1064 nm”的量级是一致的，说明相位匹配条件确实抓住了主要物理。作者还用严格耦合波分析（RCWA）复核，共振处的最小透射率 $T_{\min}<10^{-6}$。

基底层在这里不是装饰。它提高了波导的有效折射率，使共振条件可以用更矮、更窄的柱子满足；如果只靠柱子提供模式束缚，柱高和柱宽都要加大，刻蚀深度和沉积时间的要求也随之上来。把基底层算进去，制备难度明显下降。

有一个边界要先说清楚：这版设计是一维阵列，只针对 TE 偏振优化。要同时照顾两种偏振，需要改成二维阵列，论文把这一点列为进一步的工作。

制备与形貌

器件做在一英寸熔融石英衬底上，图形区面积 500 μm × 500 μm。流程是电子束光刻定义图形、原子层沉积（ALD）生长 TiO₂、再反应离子刻蚀出柱。ALD 的沉积温度特意控制在 100 ℃，目的是让 TiO₂ 保持非晶态，而不是长出晶粒。

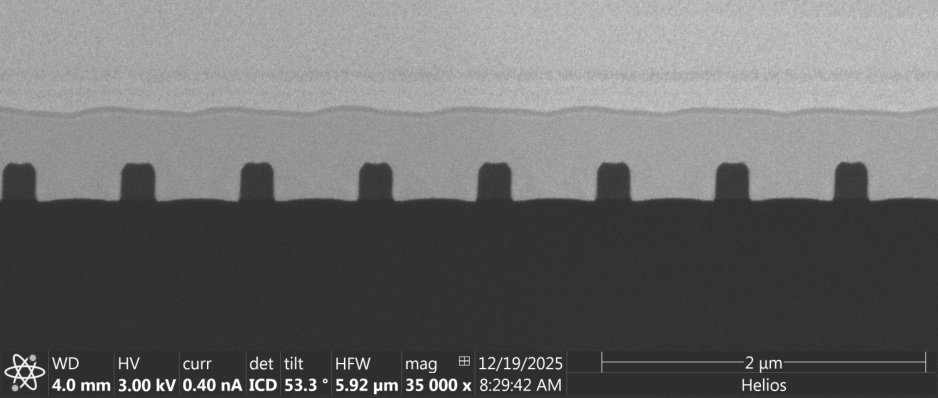

FIB 截面 SEM 图

图 2：制备得到的超表面反射镜截面扫描电子显微镜（SEM）图像，截面由聚焦离子束（FIB）铣出；侧壁平滑且接近垂直。

截面图像（图 2）能看出两个对反射率有用的细节：侧壁接近垂直，而且足够平滑。侧壁粗糙会带来散射损耗，而在这类高反射结构里，散射是损耗预算中很敏感的一项，因为它直接和结构表面形貌挂钩。柱高 $h_0$ 用原子力显微镜（AFM）测得，基底层厚 $h_b$ 用椭偏仪测得，测得的尺寸就是对表 1 中的”实测器件”一列。非晶薄膜还有一个附带好处：没有晶体双折射，不会引入额外的偏振相关噪声。

实测性能：99.10% 反射率与 0.26% 损耗

光学测量用一台可调激光源，波长覆盖 1063.1–1064.7 nm。探测用的是 $1/e^2$ 强度半径 50 μm 的高斯光束，保证光斑落在图形区内部、避开边缘效应。反射率 $R$ 和透射率 $T$ 逐波长测量，总光学损耗 $L$（吸收加上未被收集的散射）不再单独测，而是按能量守恒推出来：

$$L = 1 - R - T.$$

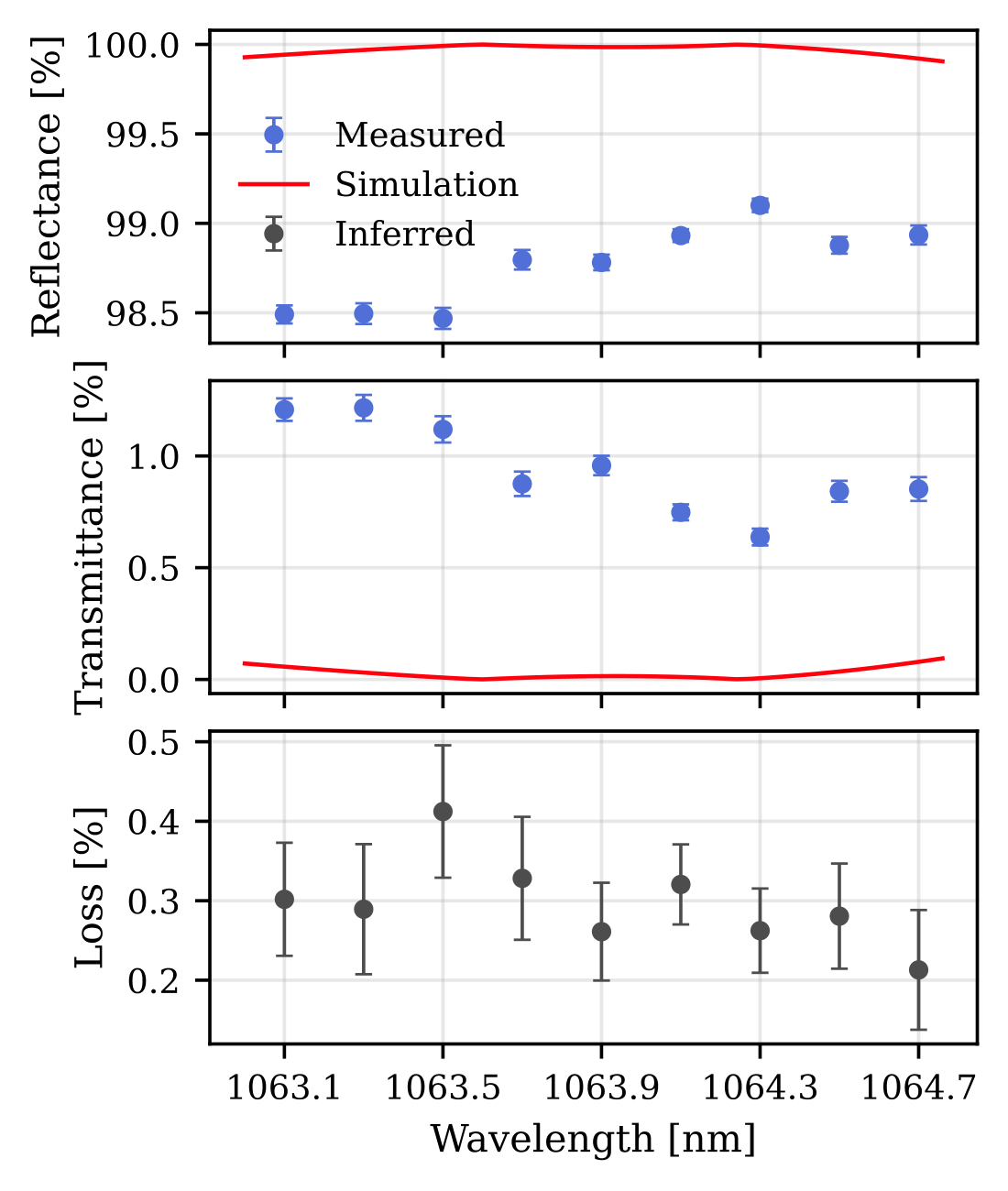

实测反射率、透射率与推断损耗

图 3：制备器件的实测（蓝）与推断（灰）光学性能，以及无损耗数值仿真（红）：反射率（上）、透射率（中）、推断的光学损耗（下）。

结果是：在 1064.3 nm 处峰值反射率 $(99.10\pm0.04)%$，对应透射率 $(0.64\pm0.04)%$，按上式推得损耗 $(0.26\pm0.05)%$。三个数字自洽：$1-0.9910-0.0064=0.0026$，正好是 0.26%。

要留意的反差在透射率上。实测 0.64% 相当于 6400 ppm，而该尺寸下的无损耗仿真是 52 ppm，差了近两个数量级。作者给出的解释是探测光束的有限角展宽、结构形状的不完美，以及照射区内的不均匀性；这几项各自贡献多少，论文没有定量拆分。换句话说，实测值反映了真实器件在真实测量条件下的表现，而仿真值更像是这层结构在这一设计点上的潜力上限。

即便如此，$(99.10\pm0.04)%$ 的反射率配 0.26% 的损耗，已经是一个很少见的结果。作者表示，在衬底支撑的纯非晶介质超表面反射镜中，这是可见光到近红外波段已报道的最高反射率与最低损耗。

噪声投影：省下的材料值多少钱

反射率只是门槛，这篇工作真正想回答的是噪声。作者按同样材料，把超表面镜与两种 TiO₂/SiO₂ 布拉格镜做了对比：一种透射率 0.3 ppm（镀层厚 5.3 μm），对应超表面的理想设计；另一种透射率 0.9%（镀层厚 2.0 μm），对应实测反射率水平。超表面这一侧的镀层总厚只有约 230 nm。

计算沿用了 Levin 直接法，也就是用涨落-耗散定理把噪声谱密度和单位力下的能量耗散联系起来。超表面不能直接套用平整多层膜的公式，于是作者把每个界面上的 Maxwell 应力张量拆成两部分：周期平均部分按均匀化后的镀层半空间处理，零均值的周期部分用单元胞有限元计算，两部分再相干叠加，连带交叉项一起保留。这样才能同时覆盖光束尺度和纳米结构尺度上的响应。

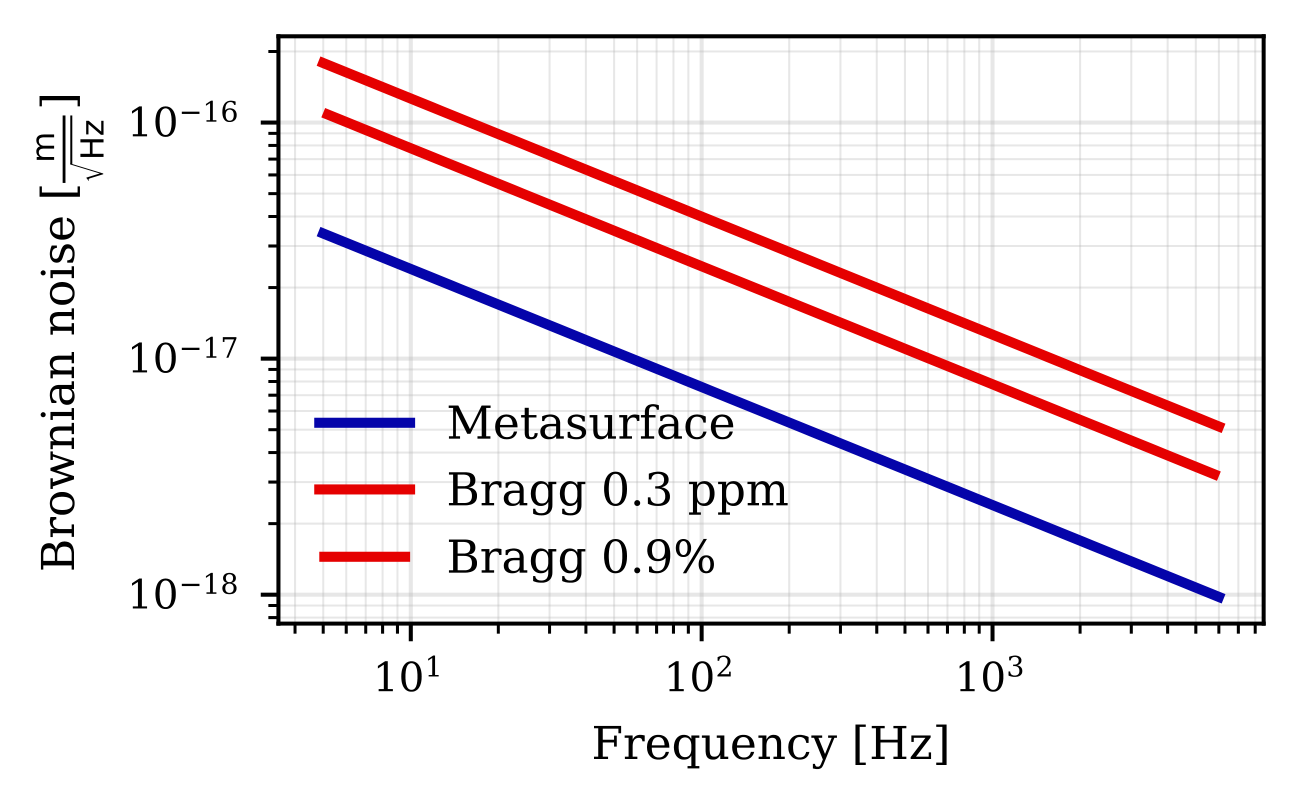

镀膜布朗噪声投影对比

图 4：设计超表面镜（蓝）的镀膜布朗噪声投影，与两种布拉格镜对比：透射率 0.3 ppm（红实线，对应理想超表面设计）与透射率 0.9%（红虚线，对应实测反射率）。

结果在 100 Hz 处：相对 0.3 ppm 的布拉格镜，超表面镜的镀膜布朗噪声预计降低 5.3 倍；相对 0.9% 的布拉格镜降低 3.2 倍。摘要里那个 3–5 倍说的是这两种参照镜，不是同一面镜子的误差范围：拿设计镜比约 5 倍，拿实测水平的镜比约 3 倍。

表 2：噪声计算所用的材料参数：机械损耗角 $\phi$、杨氏模量 $Y$、泊松比 $\nu$ 与 1064 nm 折射率 $n$。

材料 $\phi$ $Y$（GPa） $\nu$ $n$（1064 nm）
TiO₂ $6.3\times10^{-3}$ 290 0.28 2.34
SiO₂ $2.3\times10^{-5}$ 70 0.19 1.45

还要强调，这两个数字是模型投影，不是测出来的噪声。它们依赖材料损耗角、杨氏模量等输入参数（表 2 给出 TiO₂ 的 $\phi=6.3\times10^{-3}$、$Y=290$ GPa、$n=2.34$，SiO₂ 的 $\phi=2.3\times10^{-5}$、$Y=70$ GPa、$n=1.45$），是把器件尺寸和材料参数代进噪声模型后算出的预计值。

顺着这个逻辑还能再往前走一步：如果把 TiO₂ 换成 Ta₂O₅-TiO₂，机械损耗角降到 $3.9\times10^{-4}$，噪声还能进一步下降。材料越”干净”，减薄带来的收益就越明显。

意义与展望

把反射率和噪声放在一起看，这项工作的位置就比较清楚了。它没有发明新的物理机制，导模共振已经存在三十多年；新意在于把这一机制推到足够低的损耗，在纯非晶材料、单层结构、常规衬底的条件下把反射率做到 99% 以上、损耗压进 1% 以内。对精密测量来说，材料用量减少一个数量级，意味着噪声预算里最难动的那一项有了新的调节空间。

从原理验证走向实际应用，还有几段路要走。仿真显示进一步优化几何参数可以把反射率推过 99.9%，同时降低对尺寸波动的敏感度；损耗方面，目前的来源指向结构缺陷带来的散射和 ALD TiO₂ 的吸收，两者都可以通过改进刻蚀、沉积工艺和后处理来压。

工程上更硬的一关是面积。现在图形区只有 500 μm × 500 μm，而引力波探测器的反射镜口径是数十厘米。要把电子束光刻换成光刻、干涉光刻这类大面积工艺，还要在全口径上把尺寸波动控制到纳米量级。混合路线是另一条备选：把超表面埋在减薄的布拉格膜下面，牺牲一部分厚度优势换取更低的吸收，同课题组的另一项工作已把吸收从裸超表面的 24 ppm 降到 7 ppm。

同样的思路也可以迁移到其他被镀膜噪声限制的系统上，比如可见光波段的原子钟激光腔、空间引力波探测计划。真正的看点不在单次实验的 99.10%，而在于证明”用一层纳米结构替换几十层镀膜”这条路在损耗上走得通。

常见误解

误以为超表面反射镜是靠金属反射或是某种全反射。 实际上这层结构全部由介质构成，反射来自导模共振：光先耦合进纳米结构形成的等效波导，再被重新辐射回入射方向，共振条件由 $\lambda_{\mathrm{res}}=n_{\mathrm{eff}}\Lambda_0$ 决定。

误以为 99.10% 的反射率已经能直接装进引力波探测器。 实际上当前器件只做了单一 TE 偏振、500 μm × 500 μm 的图形区，而探测器需要数十厘米口径、损耗更低（反射率 99.9% 量级）的镜面，大面积均匀性和工艺放大仍是待推进的工作。

误以为”镀膜布朗噪声降低 3–5 倍”是实测结果。 实际上这是基于 Levin 直接法和有限元模型算出的投影值，输入是材料损耗角、杨氏模量等参数；论文没有对这一项做噪声测量。

误以为单层结构就没有热噪声。 实际上 TiO₂ 本身的机械损耗角高达 $6.3\times10^{-3}$，噪声来源并没有消失，只是镀层总量从约 5 μm 降到约 230 nm，靠”少用材料”把总噪声压下来。
