文献解读 | 超表面—布拉格混合反射镜：为引力波探测器低温反射镜同时压低光学损耗与涂层热噪声（arXiv 2026）

论文简介

• 论文：Fabrication-Aware Design of a Hybrid Metasurface-Bragg Mirror for Low-Noise Precision Optics
• 作者与机构：Mika Gaedtke、Christian Kranhold、Markus Walther、Falk Eilenberger、Stefanie Kroker、Thomas Siefke；布伦瑞克工业大学（TU Braunschweig）、耶拿弗里德里希·席勒大学（Friedrich Schiller University Jena）、弗劳恩霍夫应用光学与精密工程研究所（Fraunhofer IOF）、德国联邦物理技术研究院（PTB）
• 原文链接：arXiv:2609.05001：https://arxiv.org/abs/2609.05001 （2026-09-04 投稿，2026-09-14 更新，physics.optics）
• 一句话贡献：提出”一层共振超表面 + 反共振间隔层 + 最简布拉格镜”的集成混合反射镜，并把线边缘粗糙度与几何公差直接纳入设计流程，在 18 K、1550 nm 的低温干涉仪工况下把整镜残余透射压到约 6.6 ppm、把 100 Hz 处的涂层热噪声估算到 1.97×10⁻²⁰ m/√Hz。

这篇文章属于典型的”设计方法”论文：它不演示一台新器件，而是回答一个很具体的工程问题——当超表面单独做高反镜时，光刻与刻蚀的工艺误差会把反射率拉低多少，以及要补多少层传统镀膜才能把这块差补回来。

为什么精密干涉仪需要”又亮又安静”的反射镜

引力波探测器的核心是一台干涉仪：两臂末端各悬挂一面反射镜，引力波引起的空间尺度变化被转换成两端光程差，再由干涉信号读出。要让这套装置听得见遥远天体并合，反射镜必须同时满足两个几乎相互拉扯的要求：反射率极高（把光留在腔内，降低光学损耗）和位移噪声极低（镜面在任何时刻的微小抖动都会伪装成信号）。

在低温干涉仪里，两个噪声源最受关注。一个是衬底本身的热涨落，另一个来自镜面镀膜层：涂层材料在有限温度下存在机械耗散，热运动会在镜面表面引起随机位移，这类由机械耗散驱动的涨落通常被称为布朗噪声（Brownian noise）。还有一种由温度涨落引起的热光噪声，可以拆成热弹性噪声（thermally driven dimensional changes）与热折射噪声（temperature-dependent refractive index fluctuations）两部分。它们最终都会改变反射光的相位，落进探测器最灵敏的频段。

传统高反镜是四分之一波长堆叠的介质多层膜，也就是布拉格反射镜（Bragg mirror，或分布式布拉格反射镜 DBR）。它的物理机制不难理解：每一层界面都反射一小部分光，只要各层光学厚度满足相长干涉条件，这些微弱的反射就会叠成接近 100% 的总反射。代价是层数——反射率要求越高，需要的层对越多，而参与机械耗散的材料体积也随之增加，涂层布朗噪声随之上升。这正是本文要绕开的矛盾。

论文选择的应用场景是 ETpathfinder：面向下一代引力波天文台爱因斯坦望远镜（Einstein Telescope，ET）的低温研发平台，在约 10 m 尺度上实现完整的干涉仪构型。它的初始设计包含两种工作配置（硅测试质量 18 K 配 1550 nm 波长，以及 123 K 配 2090 nm），本文采用 18 K / 1550 nm 这一组作为算例，要求残余透射 $T_\mathrm{res} \le 10^{-5}$、高斯光束半径 2.2 mm、在 100 Hz 处目标位移灵敏度优于约 $2\times10^{-19}\ \mathrm{m/\sqrt{Hz}}$。

混合镜的结构：一层共振超表面加最简布拉格镜

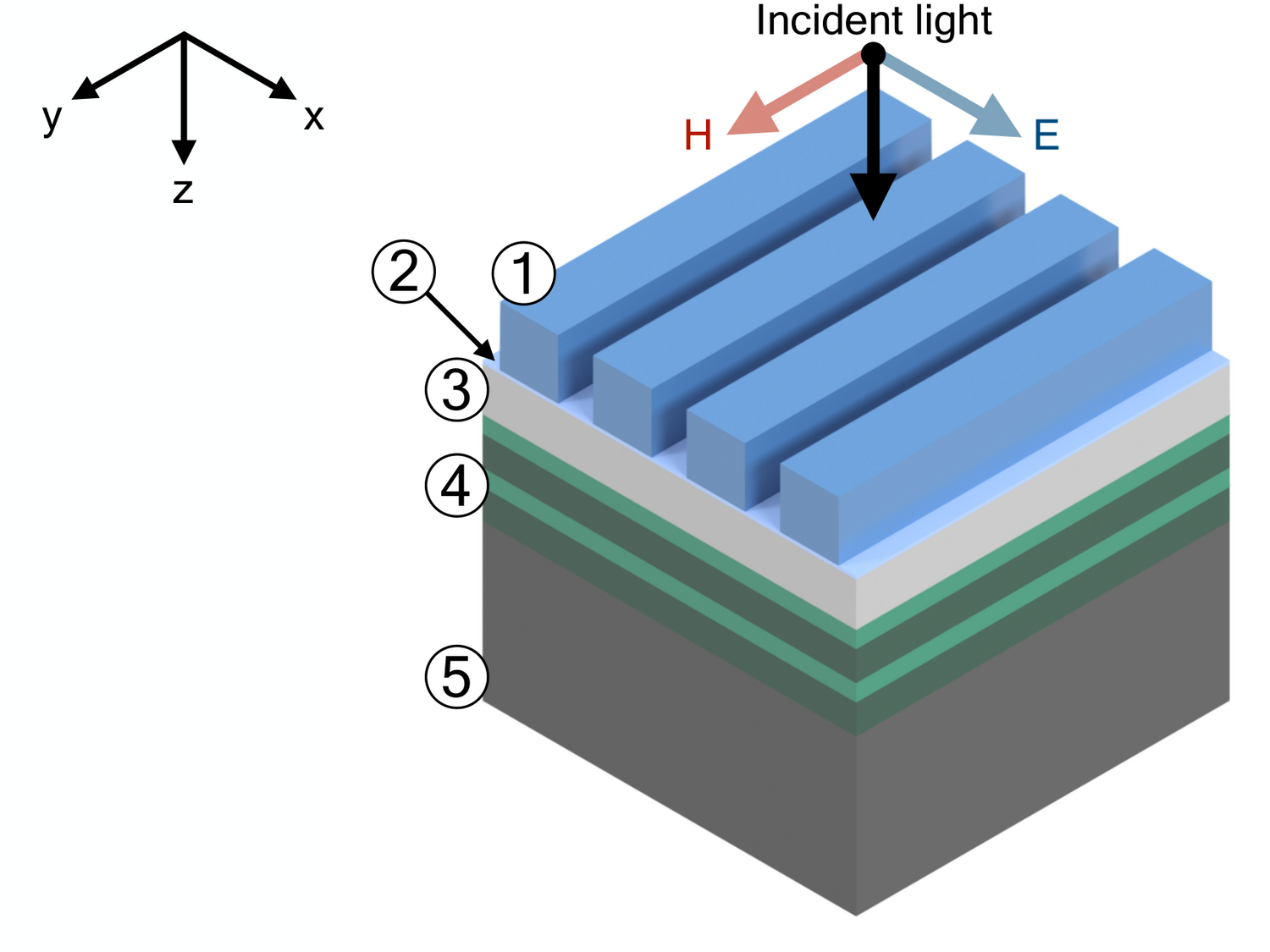

图 1：混合超表面—布拉格镜的概念结构。集成式标准具由五部分组成：(1) 共振周期超表面、(2) 刻蚀阻挡层、(3) 反共振间隔层、(4) 布拉格反射镜、(5) 衬底。超表面提供主要反射贡献，布拉格镜补偿真实工艺条件下残留的透射。

本文的思路是把两种反射机制叠成一块紧凑的膜系，而不是做成两个宏观反射镜组成的腔：

表 1：混合镜的五层组成及其作用。

组成	材料与作用
共振超表面	aSi:H 一维周期脊，提供主要反射贡献
刻蚀阻挡层	20 nm 非晶 Al₂O₃，防止工艺中过刻蚀到间隔层
反共振间隔层	SiO₂，设定反共振相位条件并隔开超表面与后置镀膜
布拉格镜	两个 aSi/HfO₂ 层对，补偿残余透射
衬底	晶体硅

间隔层在这里承担两项任务：一是通过光学厚度设定整个集成结构的反共振相位条件，二是用足够的几何厚度把共振纳米结构与后置镀膜隔开，抑制近场耦合。作者取”再增加厚度不再显著改变残余透射”的最小取值，得到 279 nm——这是一个典型的工程选点：既满足相位条件，又不额外增加参与机械耗散的材料。

为什么要把超表面与布拉格镜拼在一起？因为两者各自的短板刚好互补。单层共振超表面可以在很薄的材料体积内实现接近 100% 的反射，理论上热噪声很低，但它的共振响应对几何尺寸极其敏感；传统布拉格镜对尺寸不敏感，却需要更多层材料。混合结构的做法是：让超表面承担主要反射，让层数最少的布拉格镜只负责”兜住”工艺偏差造成的那点残余透射。

超表面单元：三个几何数字决定接近全反射

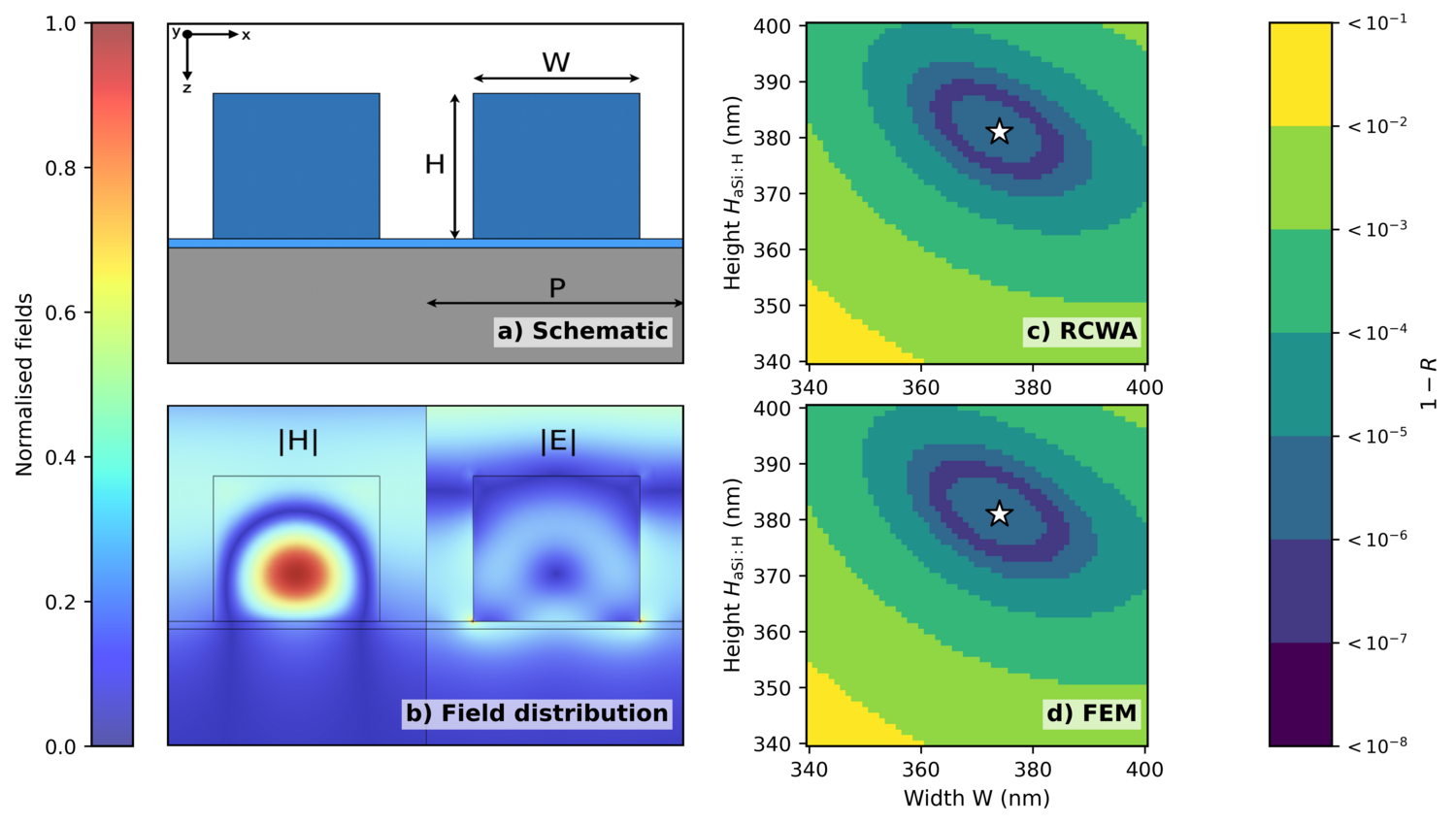

图 2：周期超表面的设计。设计波长 λ₀ = 1550 nm，单元周期 599 nm。超表面为 aSi:H 一维周期脊，位于 Al₂O₃ 刻蚀阻挡层与 SiO₂ 间隔层之上。(a) 超表面示意，W 为脊宽、H 为脊高、P 为周期；(b) 超表面内部的归一化磁场与电场幅值；(c) RCWA 仿真结果，星号标出所选配置（W = 374 nm、H = 381 nm）；(d) FEM 仿真结果，验证了由 RCWA 确定的几何参数。

超表面的前反射面是一排氢化非晶硅（aSi:H）脊。为什么强调”氢化”？因为在这类高反结构中，共振带来的不是只有反射，还有材料吸收：残余透射可以被后置布拉格镜补回来，但被超表面吸收的功率是彻底损失的。论文比较后指出，aSi:H 在 1550 nm 处的消光系数比常规非晶硅最多低两个数量级；若换用非氢化非晶硅，同一设计的吸收会达到约 40 ppm 量级，直接吃掉整块镜子的损耗预算。

设计本身很简洁：周期 $P$、脊宽 $W$、脊高 $H$ 三个参数确定整个单元，正入射照明且磁场平行于脊方向。理想结构的参数为 $P = 599\ \mathrm{nm}$、$W = 374\ \mathrm{nm}$、$H = 381\ \mathrm{nm}$，图 2(b) 的场分布显示磁场被强烈局域在脊内——这正是高反射的物理来源：入光被耦合成结构内部的共振模式，再相干地辐射回去。

论文在这里做了一个值得注意的自检：用两种完全不同的数值方法严格耦合波分析（rigorous coupled-wave analysis，RCWA）与有限元法（finite element method，FEM）分别计算同一几何的反射率，得到 $R_\mathrm{RCWA} \approx 0.9999962$ 与 $R_\mathrm{FEM} \approx 0.9999953$，两者相差 0.9 ppm；在 $1-R \le 10^{-5}$ 的共同高反区内，平均绝对反射率差为 0.63 ppm。作者把这点差异归因于两种离散化方式本身：FEM 在有限空间网格上近似电磁场，RCWA 用有限数量的傅里叶谐波表示场与介电常数。对读者而言，这个数字的意义是：理想设计下的残余透射已经落在 ppm 量级，接下来的问题全部来自”做出来”，而不是”算出来”。

把工艺误差写进设计：线边缘粗糙度与重优化

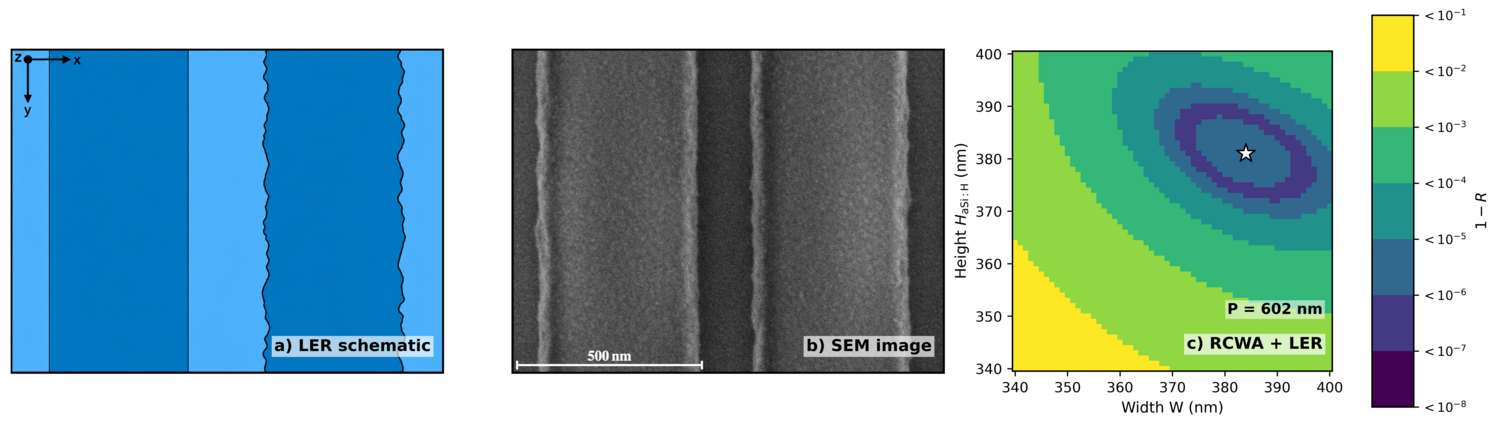

图 3：计入线边缘粗糙度（LER）后的超表面重优化设计。(a) 理想脊边界与粗糙脊边界的示意对比（粗糙度被夸大以便观察）；(b) 硅上电子束敏感光刻胶层中 LER 的代表性 SEM 图像；(c) 含 LER 的 RCWA 仿真，粗糙度以折射率剖面的高斯平滑实现，半高全宽 6.8 nm；重优化设计取周期 P = 602 nm、脊宽 W = 384 nm、脊高 H = 381 nm。

前面的计算假设界面完全平直，而实际的光刻与图形转移会不可避免地在脊的边界上留下随机起伏，即线边缘粗糙度（line-edge roughness，LER）。论文用折射率剖面的高斯平滑来等效描述 LER，半高全宽取 6.8 nm——这个数值来自既有光刻与刻蚀工艺的标准差估计。作者同时坦白了这个模型的边界：它主要捕捉高空间频率的粗糙度分量，且被视为 LER 影响的上界估计。

把 LER 放进仿真后，原本最优的几何不再最优。重构的结果是：周期从 599 nm 变为 602 nm、脊宽从 374 nm 变为 384 nm、脊高保持 381 nm。三个数字里只有宽度变化最明显，这符合直觉：脊宽直接决定模式的有效折射率与共振位置，是对刻蚀侧壁最敏感的参数，而周期的影响相对柔和。这里的工程含义比数值本身更重要——工艺偏差不只是让性能”降一点”，它会移动最优设计点，所以设计流程必须把工艺模型放在优化环路内部，而不是事后附一段误差讨论。

公差与良率：同一个设计的 20000 次”试生产”

LER 只描述了边界的统计起伏，其他工艺误差则需要用完整的公差分析处理。论文对周期、脊宽、脊高、刻蚀阻挡层厚度、侧壁角以及各材料折射率实部同时施加随机扰动：周期标准差 0.25 nm、脊宽 12.5 nm、脊高 5 nm、阻挡层厚度 2.5 nm、侧壁角 2.5°、折射率相对标准差 0.15%；所有偏差按零均值高斯分布采样，在 ±2σ 处截断。每一种设计评估 20000 个”虚拟样品”，而且原设计与重优化设计使用同一组随机扰动，以保证比较公平。

结果很直观：取 80% 累计概率作为良率基准，未优化设计的残余透射为 $1-R = 6.22\times10^{-4}$，重优化设计降到 $1-R = 1.04\times10^{-4}$，改善约 6 倍。作者说明 80% 这个阈值是人为选定的——如果要求更高良率，能达到的反射率就相应降低，两者需要按应用折中；随后文章就把”80% 良率下的 $1-R = 1.04\times10^{-4}$”取作超表面的预期性能，去决定后面需要多少层布拉格镀膜。

这一步是整个设计链条的枢纽：它把”理想器件的反射率”换成了”生产出来之后的反射率分布”，也解释了为什么后面还需要一层布拉格镜——毕竟 $10^{-4}$ 量级的残余透射距离 $10^{-5}$ 的指标还差一个数量级，只靠单层超表面并不稳妥。

从超表面到整镜：两层布拉格镜与热噪声预算

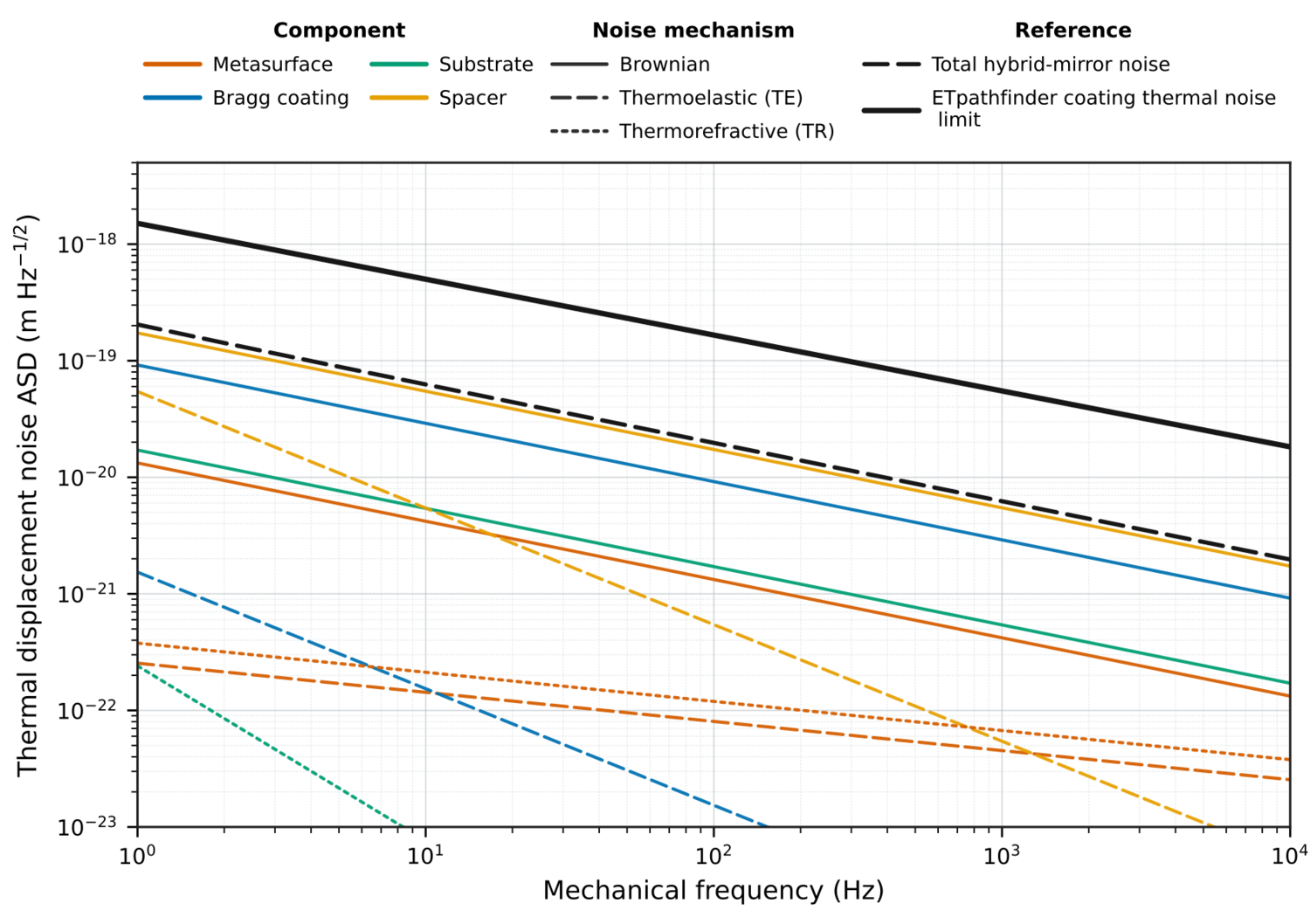

图 4：采用两个 aSi/HfO₂ 层对的混合镜热噪声预算，此时残余透射 1−R ≈ 6.6×10⁻⁶。图中给出超表面、布拉格涂层、间隔层与衬底的布朗噪声、热弹性噪声与热折射噪声幅值谱密度随机械频率的变化；实线、虚线、点线分别代表布朗噪声、热弹性噪声、热折射噪声；黑色虚线为各部件的非相干求和，黑色实线为 ETpathfinder 预期的涂层热噪声，用于对比。所有计算均在 18 K、高斯光束半径 2.2 mm 条件下完成。

有了带良率的超表面性能，就可以确定”兜底”需要多少层镀膜了。论文的做法是：把 80% 良率下的 $1-R = 1.04\times10^{-4}$ 当作超表面的实际贡献，再找出使整块镜子满足 $T_\mathrm{res} \le 10^{-5}$ 的最小布拉格层数。答案是两个 aSi/HfO₂ 层对——此时整镜残余透射 $1-R \approx 6.6\times10^{-6}$，即约 6.6 ppm，低于 ETpathfinder 要求的 10 ppm。

热噪声的算法在附录里写得很清楚：布朗噪声、热弹性噪声、热折射噪声分别对相关部件计算，再按假设统计独立的非相干求和合并

$$\sqrt{S_\mathrm{tot}} = \sqrt{\sum_i S_i}$$

论文特别说明，这个求和忽略了热弹性与热折射之间的相关性；这类相关性可能带来部分补偿效应，所以按非相干求和得到的总噪声是偏保守的估计。

在 18 K、2.2 mm 光束半径下，选定结构在 100 Hz 处的总热噪声约 $1.97\times10^{-20}\ \mathrm{m/\sqrt{Hz}}$，在整个评估频段内比预期的 ETpathfinder 涂层热噪声低约一个数量级。噪声的成分构成也很有信息量：主导项不是超表面，而是 SiO₂ 间隔层的布朗噪声，其次是减薄后的布拉格涂层。换句话说，把超表面做薄并不能自动换来低噪声，只要结构里还留着一层较厚的低折射率间隔层，它就会成为新的噪声来源。

论文对布拉格层数的扫描进一步说明了层数与两个指标之间的权衡：层对数约 7 时，间隔层与布拉格涂层的布朗噪声贡献大致相等；超过 6 个层对后，残余透射不再改善，因为损耗已经完全被结构自身的吸收限制住。这一点把混合镜的”经济性”讲得很清楚——层数不是越多越好，光学损耗与机械损耗存在一个共同的极小值区间，而超表面的作用正是把最优位置往”少层数、低噪声”一侧推。

论文还用同一套条件对比了几种常规镀膜，结果如下表：

表 2：混合镜与几种常规布拉格镀膜在同条件（18 K、100 Hz、光束半径 2.2 mm）下的光学与噪声性能对比，各常规膜系取满足 T_res ≤ 10⁻⁵ 所需的最小层对数。

镜面结构	层对	残余透射	吸收	100 Hz 布朗噪声 ASD（m/√Hz）
混合镜	2	5.98×10⁻⁶	5.85×10⁻⁷	1.970×10⁻²⁰
aSi/HfO₂	10	5.91×10⁻⁶	1.39×10⁻⁵	2.062×10⁻²⁰
aSi/Ta₂O₅	10	5.45×10⁻⁶	7.67×10⁻⁶	3.527×10⁻²⁰
HfO₂/SiO₂	18	6.03×10⁻⁶	3.07×10⁻⁵	6.697×10⁻²⁰
Ta₂O₅/SiO₂	18	6.98×10⁻⁶	6.48×10⁻⁷	7.720×10⁻²⁰

作者对这张表的解读相当克制：混合镜相对 aSi/HfO₂ 常规镀膜的布朗噪声只低约 4.5%，真正的差别在吸收——低了近 24 倍；而常规 Ta₂O₅/SiO₂ 镀膜的布朗噪声幅值比混合镜高约 3.9 倍。也就是说，混合架构的价值不是”把噪声再降低一个数量级”，而是在吸收与机械损耗这两项之间找到更平衡的工作点。论文为此定义了一个把残余透射、吸收与布朗噪声幅值放在同一尺度上的示意性综合指标（以混合镜归一为 1），并明确声明它只适用于同条件比较，不是通用判据。

把数字代进去核对一遍

论文的结论都是仿真与统计模型的结果，但其中的关键数字可以就地复核，读者不必相信”看起来合理”：

1. 两种数值方法的偏差：由 $R_\mathrm{RCWA} = 0.9999962$ 与 $R_\mathrm{FEM} = 0.9999953$ 得 $1-R$ 分别为 3.8 ppm 与 4.7 ppm，两者之差 0.9 ppm，与论文给出的”相差 0.9 ppm”一致；同时也说明理想设计的残余透射已进入 ppm 量级。
2. 良率改善倍数：$6.22\times10^{-4} / 1.04\times10^{-4} = 5.98$，与论文”约 6 倍”一致。
3. 指标是否达标：整镜 $1-R \approx 6.6\ \mathrm{ppm} = 6.6\times10^{-6}$，小于 ETpathfinder 的 10 ppm 要求；换算成百分比是 $6.6\times10^{-4}%$，量级无误。
4. 噪声的量级关系：估算总噪声 $1.97\times10^{-20}\ \mathrm{m/\sqrt{Hz}}$ 比该案例的目标灵敏度 $2\times10^{-19}\ \mathrm{m/\sqrt{Hz}}$ 低约一个数量级，与”整个频段内低约一个数量级”的表述互相印证。

意义与展望

这篇文章把超表面从”能做出接近全反射的单层结构”推进到”在真实工艺公差下，作为整块反射镜的一部分是否站得住”。它的方法学价值在于顺序：先用两种独立数值方法互验理想设计，再把线边缘粗糙度写进设计环路做重优化，然后用蒙地卡罗公差给出良率分布，最后才用带良率的性能去决定支撑镀膜的层数并估算热噪声。对任何”共振结构 + 多层膜”的混合设计，这套流程都可以直接迁移。

从原理验证走向实际应用，还有几条明确的推进方向。第一是实验验证：论文的性能全部来自 RCWA 与 FEM 仿真以及统计公差模型，aSi:H 的吸收优势依赖所假设的消光系数与材料参数，工艺引入的散射尤其需要用实测反射率与吸收数据确认。第二是工艺侧的收敛：目前 LER 采用折射率高斯平滑的等效模型，若能把多组随机粗糙度实现的三维统计纳入设计，公差模型的可信度会更高。第三是把这套框架推广到其他工况与材料体系——作者已经把结构定义为”材料与设计框架”，意味着它可以换波长、换温度、换镀膜材料，用于超稳激光腔、光频计量等同样对涂层热噪声敏感的精密光学系统。
