全反射原理：从临界角到光纤传光

从“光为什么能关在玻璃棒里”说起

一段透明的玻璃棒，用强光从一端照进去，光不会从侧面漏出来，而是被“关”在玻璃棒里，顺着弯曲的路径从另一端跑出来。游泳池里潜水的人抬头看水面，会看到一个圆形“天窗”，天窗之外的水面亮得像镜子。这两种现象背后是同一个原理：全反射（total internal reflection，TIR）。

本文要回答三个问题：什么条件下光会全部被反射回来？临界角怎么算、数值大约是多少？全反射如何支撑光纤通信、内窥镜、角反射器乃至光刻机中的实际应用？

斯涅尔定律：折射角由什么决定

光从一种透明介质进入另一种介质时，传播方向会改变，这就是折射。定量描述折射的规律是斯涅尔定律（Snell’s law）：

$$n_1\sin\theta_1 = n_2\sin\theta_2,$$

其中 $n_1$、$n_2$ 是两种介质的折射率（refractive index），$\theta_1$、$\theta_2$ 分别是入射角和折射角，都以界面法线为基准。折射率的物理含义是光在真空中的速度与在介质中速度之比：

$$n = \frac{c}{v},$$

$c$ 是真空光速（约 $3\times10^8$ m/s），$v$ 是光在该介质中的速度。折射率越大，光在其中走得越慢，方向改变得越明显。水的折射率约 1.33，普通玻璃约 1.5，钻石约 2.4。

从斯涅尔定律可以直接读出两条规则：光从折射率小的介质进入折射率大的介质时向法线靠拢（$\theta_2<\theta_1$）；反过来，从折射率大的介质进入折射率小的介质时偏离法线（$\theta_2>\theta_1$）。光路是可逆的：把入射光与折射光互换，传播路径完全一样。这条定律的历史很长——公元 984 年阿拉伯学者 Ibn Sahl 已在著作中使用，1621 年荷兰数学家斯涅尔（Willebrord Snell）再次发现并命名。

临界角：折射角到达 90° 的时刻

现在让光从玻璃（$n_1=1.5$）射向空气（$n_2\approx1.0$）。因为 $n_1>n_2$，折射角总是大于入射角。随着入射角 $\theta_1$ 增大，折射角 $\theta_2$ 也增大——但折射角有一个上限：90°。当 $\theta_2$ 恰好等于 90° 时，折射光沿着界面传播；此时对应的入射角叫临界角（critical angle） $\theta_c$。代入斯涅尔定律（$\sin90°=1$）：

$$\theta_c = \arcsin\frac{n_2}{n_1}, \quad n_1 > n_2.$$

若入射角继续增大、超过 $\theta_c$，则 $\sin\theta_2=(n_1/n_2)\sin\theta_1>1$，无实数解——折射光不再存在，光被全部反射回原介质，这就是全反射。需要同时满足两个条件：光从光密介质射向光疏介质（$n_1>n_2$），且入射角大于临界角。

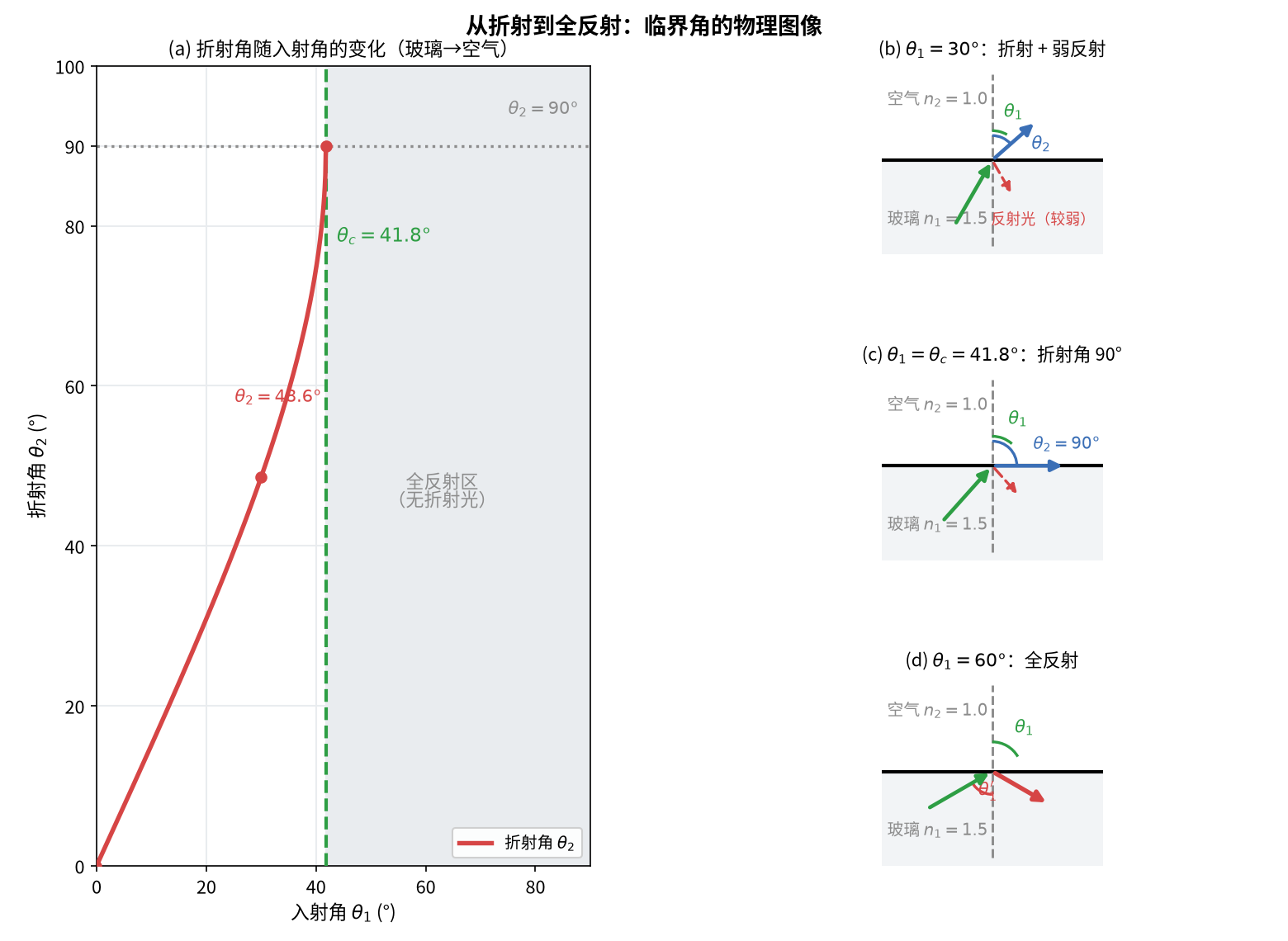

图 1：(a) 玻璃→空气（$n_1=1.5$、$n_2=1.0$）时折射角 $\theta_2$ 随入射角 $\theta_1$ 的变化：$\theta_1=30°$ 时 $\theta_2\approx48.6°$，$\theta_1$ 达到临界角 41.8° 时 $\theta_2=90°$，此后进入全反射区。(b)(c)(d) 三种入射角下的光线：30° 时折射为主并伴较弱反射，41.8° 时折射光沿界面掠过，60° 时全部反射。

临界角由两种材料的折射率之比决定。下表列出几种常见组合的数值：

表 1：常见材料射向空气时的临界角（空气折射率取 1.00）。

介质（折射率 $n_1$）	临界角 $\theta_c=\arcsin(1/n_1)$
水（1.33）	≈48.8°
玻璃（1.50）	≈41.8°
聚苯乙烯（1.49）	≈42.2°
钻石（2.42）	≈24.4°

表注：水、聚苯乙烯与钻石的折射率及钻石临界角出自 OpenStax 教材；玻璃取常用示例值 1.50，41.8° 由公式计算。

从表格能看出一个直观规律：折射率差越大，临界角越小，光越容易被“关”在光密介质里。钻石的临界角只有约 24.4°，进入钻石的光很难再逃出去——这直接关系到下一节要讲的应用。

光纤：全反射如何把光关在纤芯里

光纤（optical fiber）是一根很细的塑料或玻璃丝。光进入细丝后，很可能以很大的角度（接近掠射）打在内壁上，只要这个角度超过临界角，光就被全反射回纤芯，继续向前传播——即使光纤被弯曲，光线也会沿着弯曲的路径“折返”前进，因为每次反射的反射角都等于入射角。这就是光纤能远距离传光的核心机制。

实际光纤不是一根裸玻璃丝，而是“纤芯 + 包层”结构：纤芯（core）折射率较高，包层（cladding）折射率较低。包层有两个作用：一是保证纤芯-包层界面的临界角条件始终满足，全反射稳定发生；二是防止相邻光纤之间的串光——没有包层时，两根折射率相同的光纤彼此接触，光会从一根漏到另一根，图像和信息都会串扰。

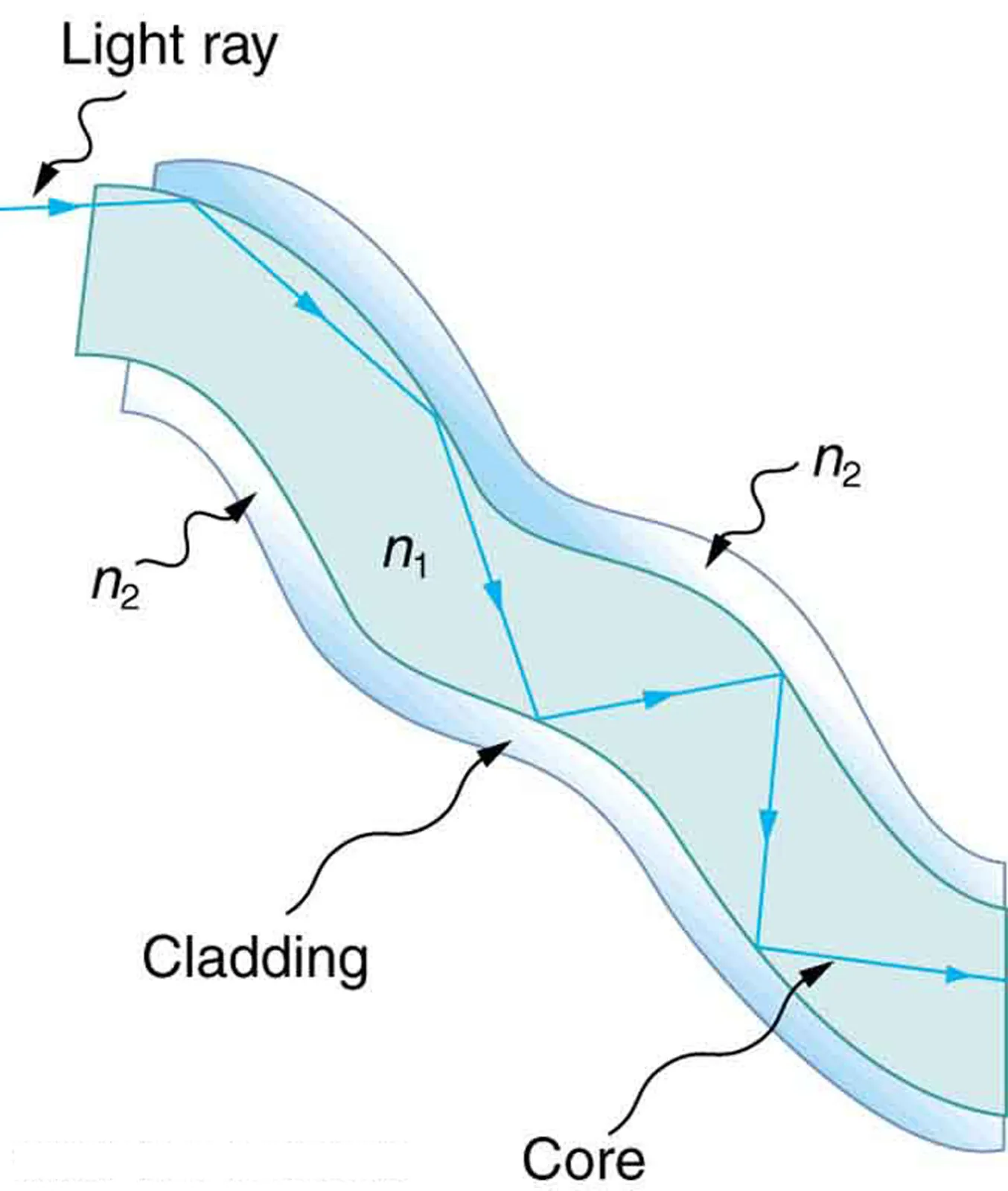

图 2：光纤束中的单根光纤由折射率更高的纤芯与折射率更低的包层构成；包层保证全反射即使在光纤彼此接触时依然成立，防止串光，也让光尽可能沿纤芯传播、减少信号损失。

全反射让光纤通信成为现实：电话、互联网和有线电视信号都可以通过光纤内的光来传输。相比金属导线，光纤细、轻、抗电磁干扰，是当代通信骨干网的基础。光纤的另一个重要应用是传感——把应变、温度等物理量转成光纤中光的相位或强度变化。

内窥镜与传像光纤束：图像怎么走进一根软管

单根光纤只能传光，不能直接传图像。但把大量光纤排成一束，让每一根在两端保持相同的相对位置，就能逐点传像：一端的每个“像素”由一根光纤带到另一端，整幅图像就完整地搬了过去。

医学上的内窥镜（endoscope）正是这么工作的：光纤束既把外部光源的光送进体内，又把体内反射回来的光沿另一束光纤送回医生眼前（或相机传感器上），从而在不开口的情况下看到消化道、气管等腔道内部。

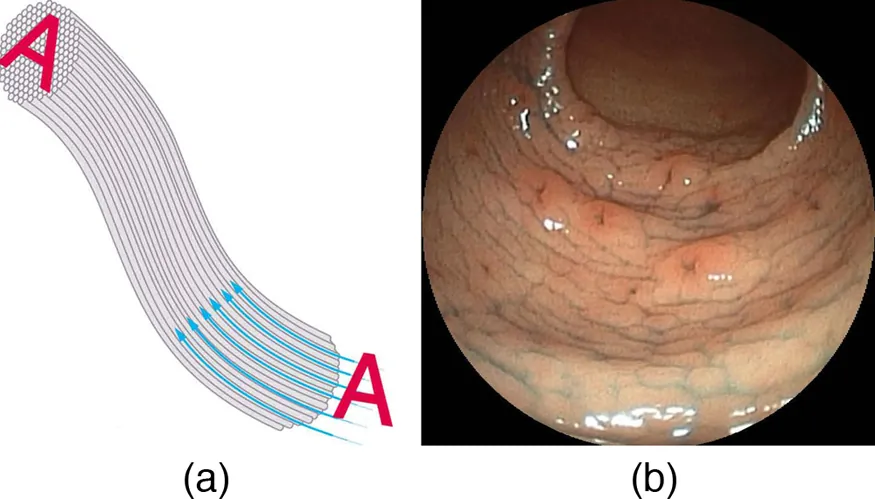

图 3：(a) 具有固定相邻关系的光纤束把字母 A 的图像逐点传递到另一端；(b) 内窥镜既向体内传光，又通过光纤束返回图像。

传像质量的关键在于光纤束两端一一对应，以及包层隔离各纤芯。这与全反射的关系很直接：如果光能从一根光纤漏到相邻光纤，图像就会模糊成一片光斑；正是包层和全反射保证了每个“像素”独立传播。

棱镜、角反射器与更多应用

除了光纤，全反射还藏在许多日常光学器件里：

• 双筒望远镜与潜望镜：用一对棱镜把光路“折叠”，让镜筒更短。棱镜斜面利用全反射代替镀银反射面，反射效率更高、不易氧化。
• 角反射器（corner reflector）：由两块互相垂直的反射面组成，光线无论以什么角度射入，都会沿原方向反射回去。自行车、汽车的反光片就是微型角反射器；人类还把角反射器留在了月球上，用于激光测距测量地月距离。
• 钻石切工：钻石-空气临界角只有约 24.4°，切面设计让光线在钻石内部多次全反射后，只在少数精心安排的位置射出，于是光被“浓缩”成耀眼的闪光。

表 2：全反射的典型应用。

应用	利用的全反射特性	典型例子
光纤通信	细丝内壁大角度全反射、光沿弯曲路径传播	电话、互联网、有线电视信号传输
内窥镜	光纤束逐点传像 + 包层防串光	消化道、气管等腔道检查
角反射器	互相垂直反射面把光沿原路返回	月球激光测距、自行车反光片
钻石切工	小临界角把光关在内部、只在特定位置射出	珠宝切面设计

表注：表中事实出自 OpenStax《College Physics 2e》第 25.4 节。

全反射的边界：倏逝波与受抑全反射

“全反射”并不意味着界面另一侧什么都没有。电磁理论表明，光疏介质一侧存在一个快速衰减的倏逝波（evanescent wave）：场强随离界面距离按指数规律下降，穿透深度为

$$d_p = \frac{\lambda}{2\pi\sqrt{n_1^2\sin^2\theta_1 - n_2^2}},$$

其中 $\lambda$ 是真空波长。以 $\lambda=633$ nm、玻璃→空气、$\theta_1=60°$ 为例，$d_p\approx121$ nm，只有波长的五分之一左右——倏逝波“够得着”的范围只有纳米到百纳米量级。

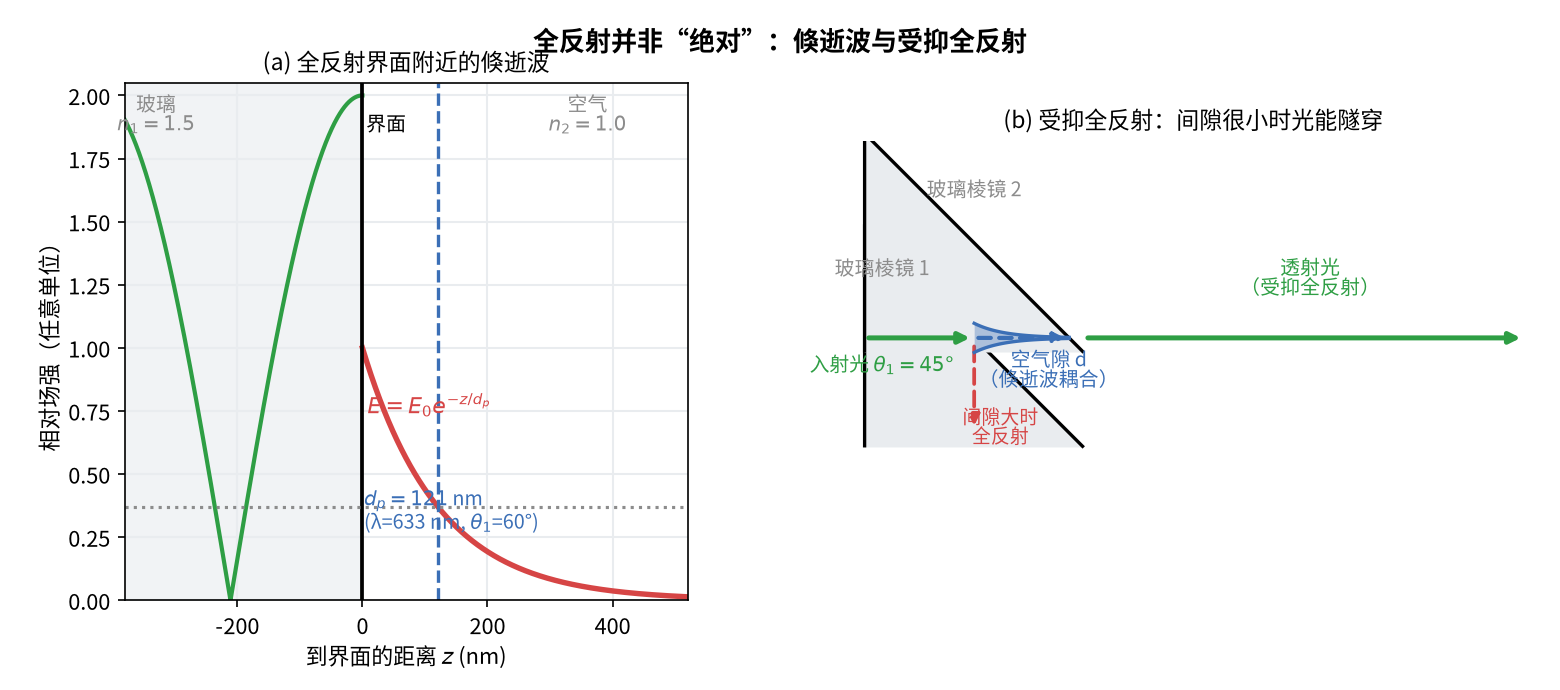

图 4：(a) 全反射界面附近场强分布：玻璃侧为入射光与反射光叠加的驻波包络，空气侧按 $E=E_0e^{-z/d_p}$ 指数衰减，$d_p=121$ nm（$\lambda=633$ nm、$\theta_1=60°$）。(b) 受抑全反射：两块 45° 棱镜的斜面平行、间距很小，$\theta_1=45°$ 已超过玻璃-空气临界角，但倏逝波穿过空气隙进入第二块棱镜，光沿原方向继续传播。

倏逝波有两个直接后果。其一，它能被利用：全内反射荧光显微镜（total internal reflection fluorescence microscopy，TIRF-M）用倏逝波只照明盖玻片表面附近一层很薄的区域（典型厚度为百纳米量级甚至更薄），背景荧光大幅减少，特别适合观察细胞膜附近的分子过程；近年研究还提出用多层介质镀膜盖玻片增强全反射照明下的光场，进一步提升灵敏度。

其二，把第二块介质放得足够近，全反射会被“破坏”：倏逝波穿过间隙进入第二块介质，光继续向前传播，这就是受抑全反射（frustrated total internal reflection，FTIR），间隙越小透射越强。受抑全反射已进入实用传感领域，例如基于 FTIR 的平衡评估传感器用于评估老年人的跌倒风险。更花哨的例子是 2026 年发表在《自然·通讯》上的一项工作：Janus 液滴利用全反射与薄膜干涉产生随状态变化的双响应结构色，用作一次性冷冻指示剂——界面物理直接变成了看得见的颜色。

意义与展望

全反射把一条简单的折射定律变成了大量工程器件的开关：临界角决定了“关得住”还是“关不住”，光纤、内窥镜、角反射器和棱镜都建立在这个判断上。它也是理解很多前沿技术的一把钥匙——界面处的倏逝波、受抑全反射，正在显微成像、结构色材料和传感领域持续产出新器件。

光刻领域则展示了“高折射率介质”思路的另一面。显微镜物镜的数值孔径（numerical aperture，NA）定义为

$$NA = n\sin\alpha,$$

其中 $n$ 是透镜与样品之间介质的折射率，$\alpha$ 是最大会聚锥的半角；NA 越大，系统能从更小焦区收集光、分辨率越高。光刻机正是利用这一点：在物镜与晶圆之间填充折射率更高的液体（浸没式光刻），让公式中的 $n$ 从空气的约 1 提高到水的 1.33 左右，从而在相同波长下分辨更小的特征。这一技术已经工业化——2022 年发表的论文报告了用 ArF 浸没式光刻制造 300 mm 大面积、50 nm 半周期的线栅偏振器，说明浸没式光刻确实把分辨率推进到了几十纳米量级。

从原理走向更广的应用，仍有待推进的方向：真实光纤中的弯曲损耗、色散与模式问题属于波动光学范畴，不能只靠几何光学的临界角描述；倏逝波器件对间隙宽度和界面平整度极其敏感，需要精密加工与稳定封装才能规模化；把受抑全反射用于消费级传感时，还要解决环境光干扰与长期稳定性。这些边界并不否定全反射的地位——恰恰相反，每一条边界都在提示：一个两百多年前的几何光学定律，至今仍是现代光学工程的起点。
