光的干涉原理：从波叠加到双光束干涉

从“肥皂泡为什么是彩色的”说起

阳光下轻轻晃动的肥皂泡，表面流动着彩色条纹；雨后路面上的油膜、CD 光盘背面的虹彩，也都是同一种物理现象。这些颜色不是来自颜料，而是来自光的干涉（interference of light）：两列光波在空间相遇后叠加，在某些位置变亮、某些位置变暗，波长不同，明暗位置也不同，于是白色光被“拆”成彩色条纹。

干涉是所有波动的共同特征：水波、声波、光波都有干涉，光波只是其中最常见也最精密的一类。本文要回答三个问题：两列光波叠加后强度如何重新分布？条纹的位置和间距由哪些量决定？干涉如何被工程上用来减反射、测位移甚至探测引力波？

波的叠加与光程差：干涉的数学工具

先看最核心的物理图像。两列频率相同、振动方向相同的光波在同一空间点相遇时，电场强度直接相加：这是电磁波的叠加原理（superposition principle），在光强不极高的常规光学条件下严格成立。关键推论是：合成波的振幅不是两个振幅的简单相加或平均，而是取决于两列波在该点的相位差（phase difference） $\Delta\varphi$。

两列同频光波叠加

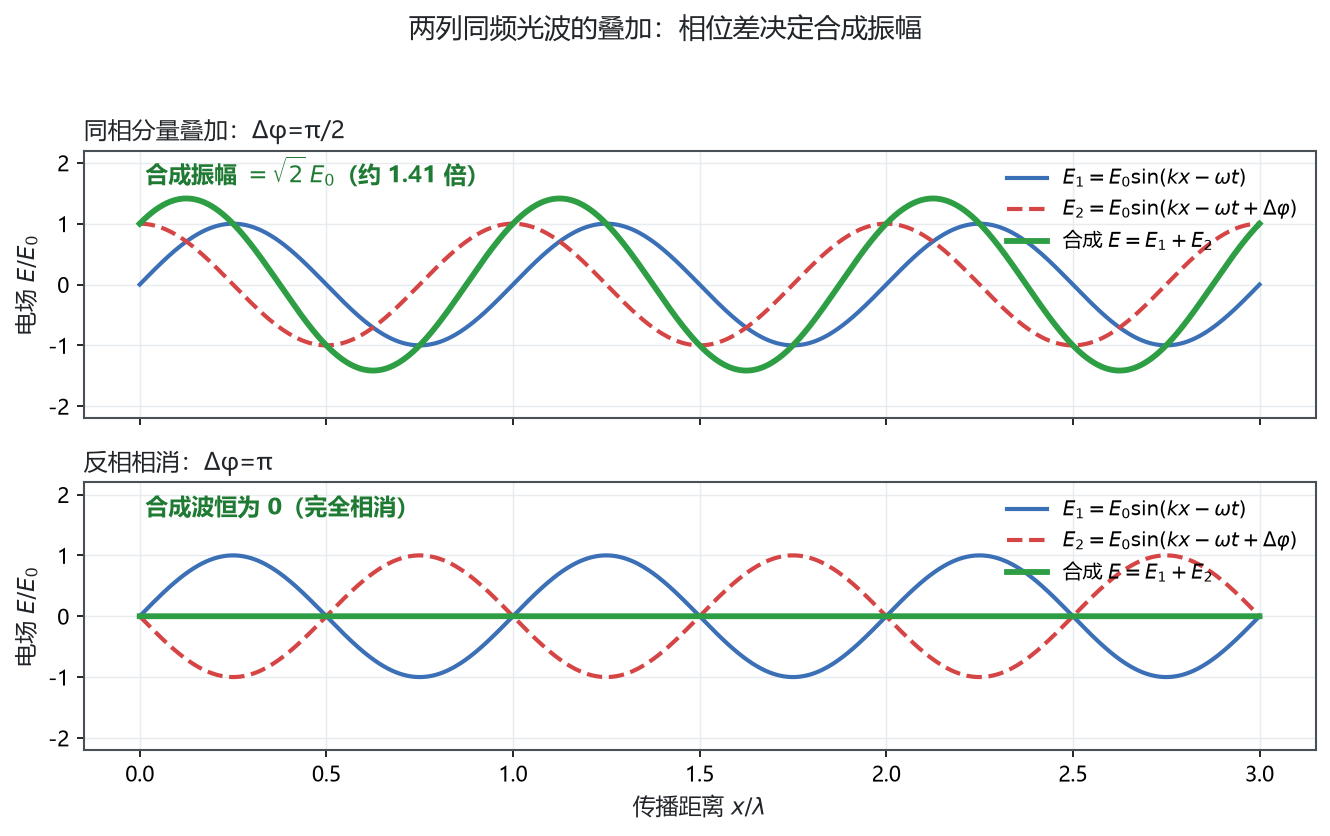

图 1：两列振幅相同、频率相同的光波叠加。相位差为 $\pi/2$ 时，合成波振幅约为单列波的 $\sqrt{2}$ 倍；相位差为 $\pi$ 时两波相消。

设两列波的电场分别为 $E_1 = E_0\sin(kx-\omega t)$ 与 $E_2 = E_0\sin(kx-\omega t+\Delta\varphi)$，叠加后电场为

$$E = E_1 + E_2 = 2E_0\cos\frac{\Delta\varphi}{2}\cdot\sin\left(kx-\omega t+\frac{\Delta\varphi}{2}\right),$$

即合成波仍是同一频率的正弦波，振幅被 $\cos(\Delta\varphi/2)$ 调制。光强与振幅平方成正比，于是两束光叠加后的强度为

$$I = I_1 + I_2 + 2\sqrt{I_1 I_2}\cos\Delta\varphi.$$

这个公式是整篇讨论的出发点：当 $I_1 = I_2 = I_0$ 时，$I$ 在 $0$ 到 $4I_0$ 之间摆动——相位差为 $2\pi$ 的整数倍（同相）时相长，强度是单束光的 4 倍；相位差为 $\pi$ 的奇数倍（反相）时相消，强度为零。能量没有消失，只是从暗条纹位置转移到了亮条纹位置。

相位差从哪来？在真空中，光传播距离 $L$ 的相位变化是 $2\pi L/\lambda$；两束光走过的路程不同，相位差就不同。若两束光所在介质折射率不同，还要把几何路程乘以折射率，得到光程（optical path, $nL$）。两束光的光程之差叫光程差（optical path difference, OPD），记作 $\Delta$，它与相位差的关系是

$$\Delta\varphi = \frac{2\pi}{\lambda}\Delta.$$

所以“干涉条件”可以写成一句非常实用的话：光程差为波长的整数倍时相长，为半波长的奇数倍时相消。剩下的事情，就是具体实验里如何产生和调控这个光程差。

双光束干涉：从光程差到条纹

1801 年，托马斯·杨用一束光照射两条平行的狭缝，在后面的屏上看到了明暗相间的条纹——这就是著名的杨氏双缝实验（Young’s double-slit experiment）。它的巧妙之处在于“分波面”：一束光同时到达两条缝，两条缝成为两个相位关系固定的次级光源，从缝到屏上同一点的两束光只差一个由几何位置决定的光程差，从而形成稳定的干涉条纹。杨当年用太阳光就观察到了条纹：中央是一条白色亮纹，两侧展开几道彩色条纹，因为每种颜色的光条纹间距不同，只有零级条纹在中心重合。

设双缝间距为 $d$、缝到屏距离为 $L$、波长为 $\lambda$，屏上某点相对中心线的角位置为 $\theta$。两束光到该点的光程差为

$$\Delta = d\sin\theta.$$

亮纹条件 $\Delta = m\lambda$（$m = 0, \pm 1, \pm 2, \dots$）给出亮纹角位置；在小角度近似（$\sin\theta\approx\theta$，即 $L \gg d$）下，相邻亮纹的间距是

$$\Delta y = \frac{\lambda L}{d}.$$

这个公式说明三个直观结论：波长越长条纹越疏；双缝间距越大条纹越密；屏越远条纹越宽。它还揭示了一个反直觉的事实——干涉条纹的疏密由波长与几何参数之比决定，与光的强度无关。正因如此，双缝实验才能把纳米量级的波长“放大”成毫米量级、肉眼可测的条纹。

双缝干涉强度分布

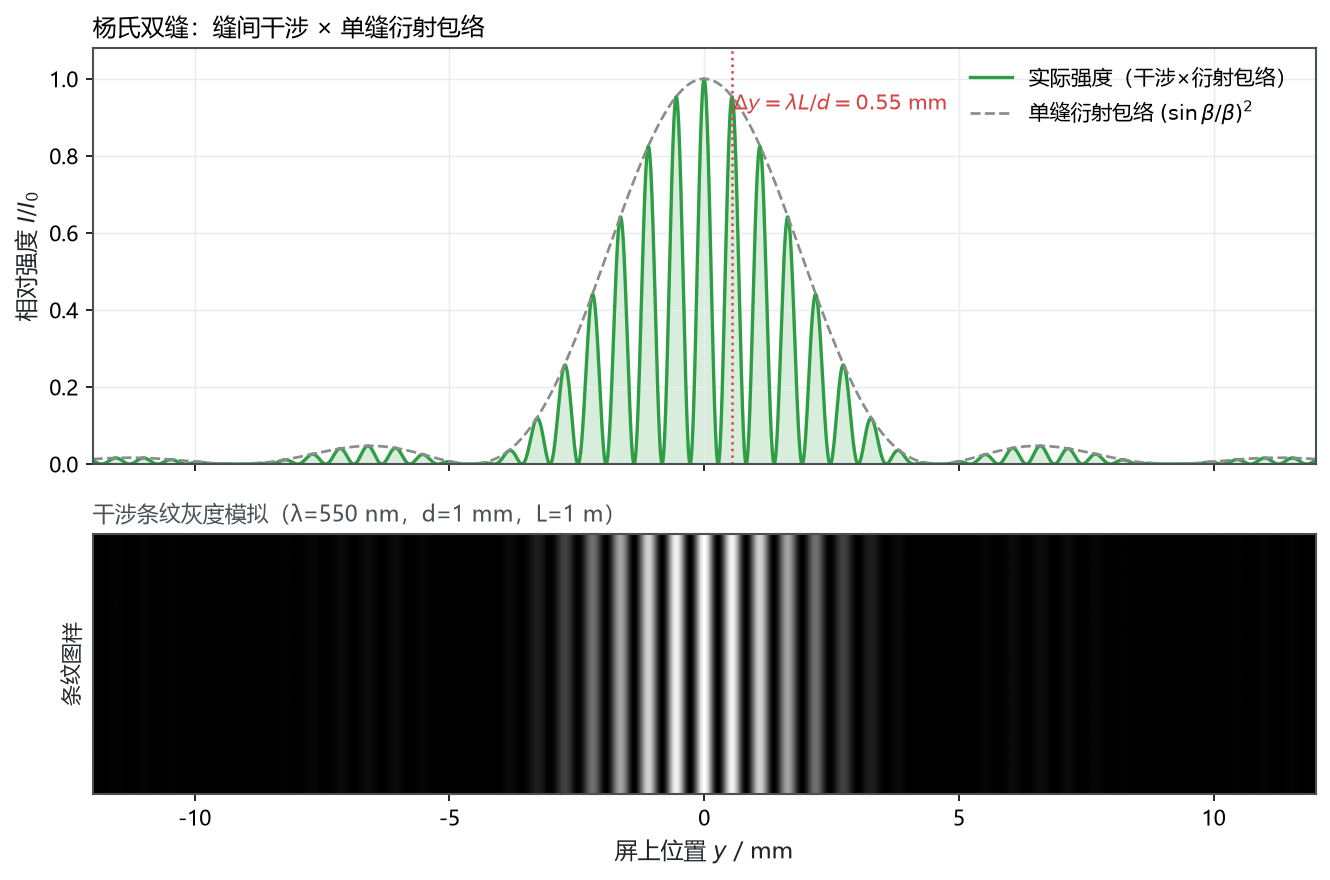

图 2：杨氏双缝干涉的强度分布数值计算。纯双缝干涉项给出等间距明暗条纹，单缝衍射包络调制各级条纹的高度；相邻亮纹间距满足 $\Delta y = \lambda L/d$。

实际双缝实验还有一个容易被忽略的细节：每条缝本身有有限宽度，会带来单缝衍射包络，条纹高度随离中心距离增大而下降。也就是说，双缝实验同时包含“缝间干涉”与“单缝衍射”两层效应，干涉决定条纹的周期性，衍射决定条纹的可见范围。这也是把“干涉”与“衍射”放在一起讨论时最常见的混淆点：二者都源于波的叠加，区别只在于人们把参与叠加的波源当作离散的几个（干涉）还是连续的无穷多个（衍射）。

薄膜干涉与增透膜：光程差的实际应用

肥皂泡和油膜的彩色来自薄膜干涉（thin-film interference）：入射光在薄膜上表面反射一部分，剩余部分进入薄膜、在下表面反射后穿出，两束反射光在眼睛处相遇。它们的几何光程差为 $2n_2 t\cos\theta_2$，其中 $n_2$ 是薄膜折射率、$t$ 是膜厚、$\theta_2$ 是膜内的折射角；垂直观察时简化为 $2n_2 t$。

薄膜干涉光路

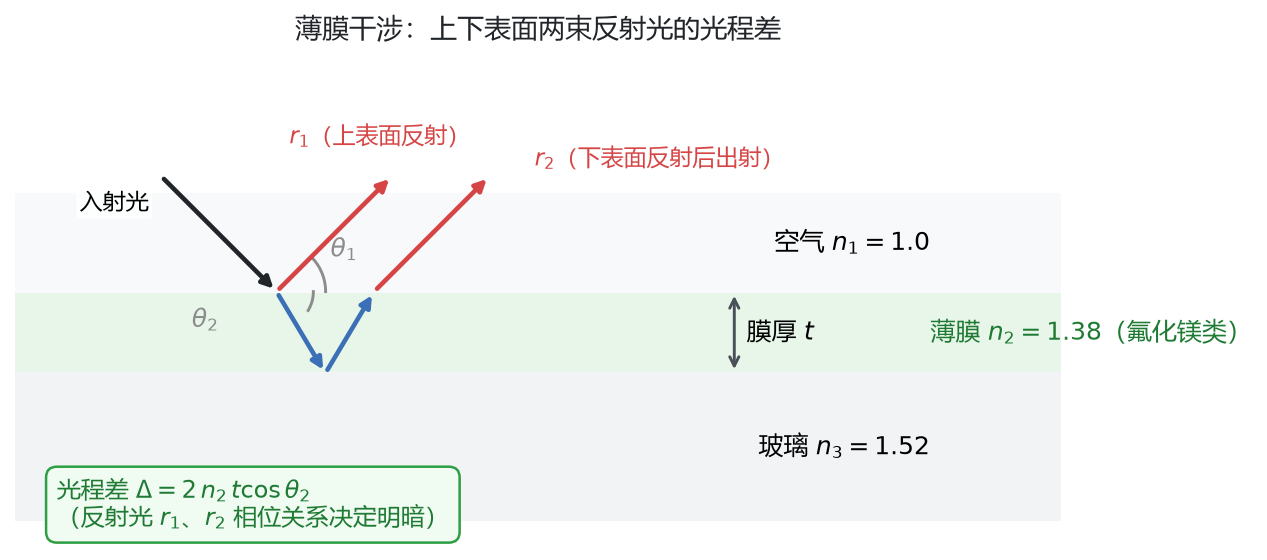

图 3：薄膜干涉的光路与光程差。上表面反射光 r₁ 与下表面反射光 r₂ 在膜上方相遇，光程差为 $2n_2 t\cos\theta_2$，两者相位关系决定该处是亮还是暗。

薄膜干涉还有一个必须计入的“相位跃变”：光从折射率较低的介质射向较高折射率介质表面反射时，反射光相位跃变 $\pi$，相当于额外半个波长的光程差，称为半波损失（half-wave loss）。于是薄膜干涉的明暗条件不再是简单的 $2n_2 t\cos\theta_2 = m\lambda$，而要加上这一项。这也是同一块膜在不同角度观察时颜色不同的原因：角度改变 $\theta_2$，光程差改变，明暗条件随之改变。

薄膜干涉最重要的一项工程应用是增透膜（anti-reflection coating）。相机镜头表面泛着蓝紫色光泽，正是增透膜反射干涉的结果。考虑空气（$n_1 \approx 1$）与玻璃（$n_3 \approx 1.5$）之间的薄膜，当膜厚取

$$t = \frac{\lambda}{4n_2},$$

且膜折射率介于空气与玻璃之间时，上下两束反射光的光程差（连同半波损失）正好相差半个波长，反射相消，透射增强。以可见光中心波长约 550 nm 计算，常用氟化镁类膜层（折射率约 1.38）的厚度在 100 nm 量级——比头发丝直径的千分之一还薄。一层增透膜只能让某个波长附近反射最小，所以高档镜头用多层膜来覆盖整个可见光波段，这也是镜头表面常常呈现多层颜色的原因。

迈克尔逊干涉仪：把位移变成条纹

如果薄膜干涉是把“厚度”变成条纹，迈克尔逊干涉仪（Michelson interferometer）就是把“位移”变成条纹。它用一块半透半反的分束器把一束光分成两路，分别射向定镜和动镜，两束光反射回分束器后合束、射向探测器。两臂光程差为

$$\Delta L = 2(L_2 - L_1),$$

当动镜移动距离 $\delta$ 时，光程差改变 $2\delta$，屏上条纹移动的条数为 $2\delta/\lambda$。换句话说，只要数出条纹移动的条数，就能反推出镜面位移：条纹每移动一条，对应镜面移动半个波长。可见光波长在数百纳米量级，条纹计数因此成为纳米级位移测量的经典手段，被用于长度基准、折射率测量和精密计量。

迈克尔逊干涉仪

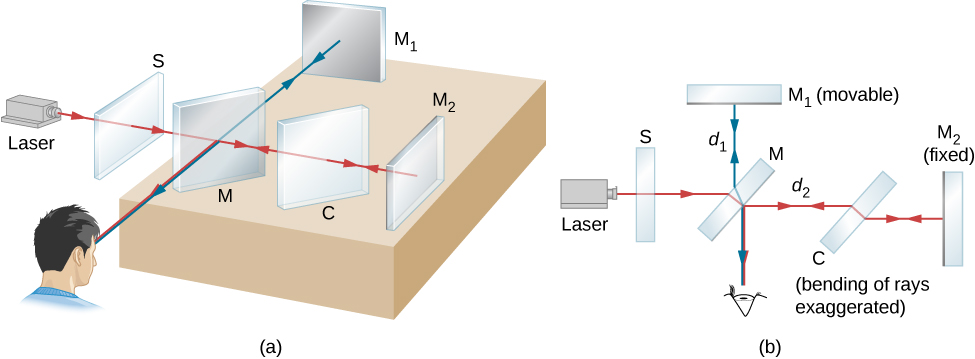

图 4：迈克尔逊干涉仪光路。光源经分束器分为两臂，反射合束后相干；两臂光程差 $\Delta L = 2(L_2-L_1)$ 决定条纹，镜面移动 $\lambda/2$ 对应条纹移动一条。

干涉计量把“波长”当作一把绝对尺子，现代精密测量因此与干涉紧密绑定。LIGO 引力波探测器是这台 19 世纪仪器的 21 世纪版本：它本质是一台两臂各长 4 km 的巨型迈克尔逊干涉仪，激光在长臂中多次往返以放大光程差，从而感知约 $10^{-18}$ m 量级的臂长相对变化——约为一个质子宽度的千分之一。2015 年 9 月，LIGO 正是用这台干涉仪首次直接探测到引力波。另一条技术线是光学频率梳（optical frequency comb）：锁模激光器输出在频域呈等间隔“梳齿”的脉冲序列，相当于把一长串精确的“光学刻度”铺开，可直接把光学频率与微波频率基准相连，让干涉测量的频率基准更精确、更稳定。

意义与展望

把整条线索收拢起来：干涉的本质是波的叠加，叠加的结果由光程差（相位差）唯一决定；条纹的间距、明暗位置和对比度都可以用 $\Delta y = \lambda L/d$ 与 $I = I_1 + I_2 + 2\sqrt{I_1 I_2}\cos\Delta\varphi$ 定量描述。从肥皂泡的彩色、镜头的增透膜，到纳米位移计量与引力波探测，都是同一套物理在不同尺度上的呈现。

干涉技术仍在向更精、更广的方向推进。在计量领域，干涉仪正在与频率梳结合，把位移测量与光学频率基准直接挂钩；在探测领域，地基引力波干涉仪的臂长已从米级延伸到 4 km，空间引力波探测计划进一步把基线扩展到百万公里量级；在成像与传感领域，干涉还被用于光学相干断层扫描、干涉显微与激光雷达等方向。干涉测量的精度最终受限于光源的相干性与环境噪声，从实验室原理验证走向更大规模、更高灵敏度的应用，正是当前光学工程持续推进的方向。

对初学者来说，值得记住的是一句话：见到干涉条纹，先问光程差。条纹的疏密、明暗与颜色，全部由两束光的光程差及其随位置的变化决定。
