文献解读 | 平带准 BIC 超表面：用 3R-MoS2 实现宽角度光子对产生

论文简介

这篇解读的对象是 2026 年 9 月挂上 arXiv 的一项工作，题目是 Broad-angle photon-pair generation from flatband quasi-BIC resonant 3R-MoS2 metasurfaces（平带准 BIC 共振的 3R-MoS2 超表面宽角度光子对产生，arXiv:2609.07082）。作者为南昌大学与南京大学的 Tingting Liu、Huifu Qiu、Xintong Shi、Jumin Qiu，通讯作者是南昌大学的 Shuyuan Xiao。

一句话说清它做了什么：作者把一片亚波长厚度的二硫化钼纳米结构阵列调成”平带”准 BIC 共振，让过去只在很窄角度窗口里工作的那类量子光源，把有效发射角扩到 ±5°，并把光子对产生速率相对同厚度的平整薄膜抬高约四个数量级。

有一点要先交代：这是全波数值仿真研究，文中所有增强倍数、速率和角度容差都是计算预测，没有实验加工与实测数据。下面把它当作一个自洽的”可行设计”来判断，而不是当成已经落地的器件。

自发参量下转换（spontaneous parametric down-conversion，SPDC）是产生量子关联光子对的主要途径。一个高能泵浦光子 $\omega_{\text{p}}$ 会在非线性介质内部自发劈成一对低能光子，即信号光子 $\omega_{\text{s}}$ 与闲频光子 $\omega_{\text{i}}$，整个过程服从能量守恒 $\omega_{\text{p}} = \omega_{\text{s}} + \omega_{\text{i}}$ 和动量守恒。要在芯片尺度上稳定拿到这种光子对，难点不在”能不能发生”，而在于”能不能高效、可控地发生”。

准 BIC 的”角度毛病”

要读懂这项工作的价值，得先弄清准 BIC 是什么，以及它为什么带着一个”角度毛病”。

BIC 是 bound state in the continuum（连续域中的束缚态）的缩写，听起来有点反直觉：波本来有通道可以辐射到自由空间，结构设计却把这条通道关掉了，能量于是被死死困在里面，寿命趋于无穷，谱线成了一个理想的不展宽尖峰。现实中很难做到绝对关闭，研究者往往主动打破一点对称性，开出一条微弱的泄露通道，得到的就是准 BIC。它不再严格束缚，却仍能在有限范围内维持很高的品质因子（Q 因子），并在结构附近堆积很局域的光场。

高 Q 值对非线性过程是好事。非线性转换效率强烈依赖局域光强，共振把电场捂在纳米结构里，效率自然被抬起来，这一点在后文会看到量化结果。麻烦出在色散上。常见的准 BIC 锚定在布里渊区的 Γ 点，也就是面内波矢 $k_{\parallel} = 0$ 处，共振条件对入射角相当敏感，角度稍一偏离，满足共振的波长就跟着移动。

这个特性带来两个具体的尴尬。其一，实际泵浦很难是理想平行光，紧聚焦光束本身携带很宽的空间角谱，落在窄带、挑角度的共振上就耦合不进去。其二，产生的光子对也被压在很窄的发射锥里，做宽场成像这类应用只能靠光学系统逐点扫描去拼。色散越陡，”角度毛病”越重。论文要回答的正是：能不能在不开倒车（保住高 Q 值）的前提下，把这毛病一并治掉。

把准 BIC 做成平带

作者的处理思路分两步走。第一步做”折叠”：把 x 方向的晶格周期加倍到 430 nm，让布里渊区随之折叠，原本分散在不同位置的能带被折到一处，叠出一条几乎水平的平带。第二步加”泄露”：把元胞里的两个椭圆纳米盘做成长短轴互相正交，引入面内非对称，破坏原本的 C2v 对称性，于是这条受对称性保护的平带 BIC 就转变成一个可向自由空间辐射的高 Q 准 BIC 模式。

平带的价值在于它把共振条件对动量的依赖抹平了。共振波长几乎不随入射角变化，意味着器件能同时”听见”很宽的角度范围，而不是只对准一个方向。更关键的是，随着入射角从 0° 变到 15°，这条模式的 Q 因子仍然稳在约 $3\times10^{3}$，高 Q 带来的强局域场在整个动量谱上都能维持。

材料选了 3R 相的二硫化钼。常见的 2H 相在偶数层时反演对称性恢复，二阶非线性信号会互相抵消；3R 相无论多少层都保持空间反演对称性破缺，二阶非线性系数 $\chi^{(2)}$ 不归零，而且可以随厚度累加。这对要在亚波长尺度里拿到足够非线性响应的设计很关键。元胞其余参数也一并给出：盘高 300 nm，两盘间距 410 nm，半径分别为 165 nm 与 155 nm（相差 10 nm），非对称性正来自这 10 nm 与正交取向。

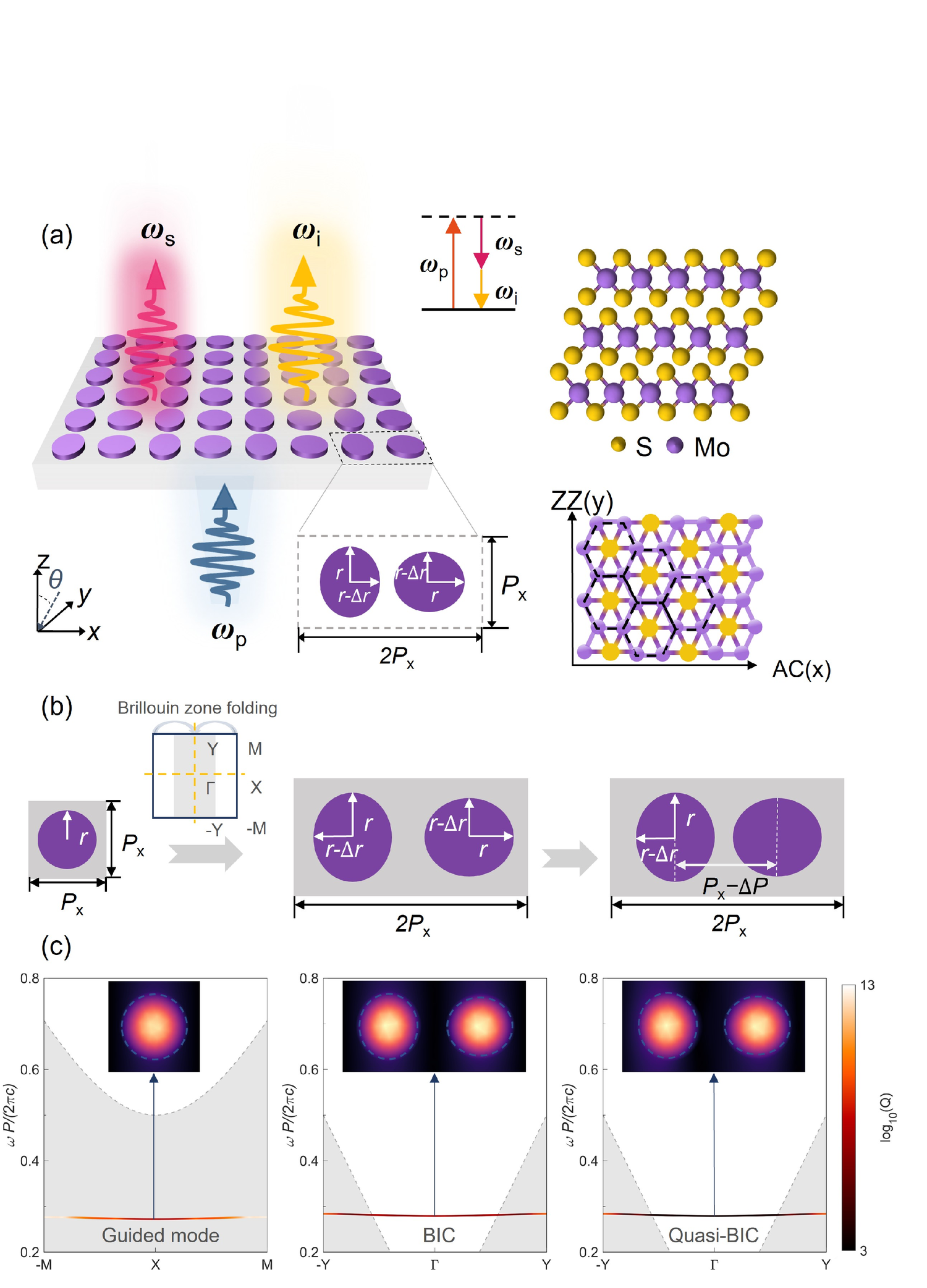

图 1：3R-MoS2 超表面中平带准 BIC 的概念与色散工程。(a) 平带超表面实现宽角度、共振增强 SPDC 光子对产生的示意图；上插图为 SPDC 能级图，高能泵浦光子 ωp 下转换为信号 ωs 与闲频 ωi 光子对；右插图为非中心对称 3R-MoS2 的原子晶体结构；下插图为元胞，由一对正交非对称的 3R-MoS2 椭圆纳米盘置于 SiO2 基底上构成。(b–c) 平带准 BIC 的形成机制。(b) 沿 x 方向把晶格周期加倍（Px）实现布里渊区折叠，并用面内非对称微扰打破 C2v 对称性，把受对称性保护的平带 BIC 转变为可泄漏的高 Q 准 BIC 模式。(c) 转变过程中的光子能带结构，以及结构 x-y 平面内的磁场振幅 |Hz| 分布。

图 1 的后半部分直观说明了这一步为什么成立：折叠后的色散曲线被压平，对应的磁场分布在纳米盘内高度集中。平坦带来一对好处——角度容差和局域增强同时到手，这也是全文后续所有结果的物理源头。

共振先把经典响应抬起来

直接仿真量子过程并不经济。作者借用了量子与经典之间的对应关系：SPDC 是”逆向”的频率混合过程，其时间反演就是和频产生（sum-frequency generation，SFG），而简并情形下 SFG 又等价于二次谐波产生（second-harmonic generation，SHG）。于是先算经典 SFG 的效率，再换算成光子对产生速率，计算量下降而物理不变。计算在未耗尽泵浦近似下进行，非线性极化由 3R-MoS2 的非零二阶张量元给出：

$$\chi_{yyy}^{(2)} = -\chi_{yxx}^{(2)} = -\chi_{xxy}^{(2)} = -\chi_{xyx}^{(2)}$$

角度分辨的透射谱先把”平带”坐实。在 y 偏振 TE 激励下，平带模式稳定停在 1542.4 nm 附近，入射角扫到 15° 也几乎不动；作为对照，另一支常规模式位于 1423.3 nm 一带，随着角度迅速漂移。对这条平带做 Fano 拟合，全程 Q 因子维持在约 $3\times10^{3}$。一稳一飘，正是折叠前后的差别。

把泵浦波长调近共振，非线性响应立刻被点亮。简并 SFG 效率在共振处比失谐波长高出近三个数量级，比同厚度的平整 3R-MoS2 薄膜高出约四个数量级。这种量级的提升来自场强：共振时纳米结构内部的局域强度增强 $|E/E_{0}|^{2}$ 最高约 $3.2\times10^{3}$。

还有一处对量子光源格外重要的细节。共振不是偏好所有偏振，它有明确取向：SHG 效率在激励偏振角为 90°（对准 y 轴）时最大，说明模式主要放大 y 偏振通道。结果生成的是一对共偏振的 $|VV\rangle$ 态，而不是无共振平整薄膜里那种可调的纠缠态。与此同时，SHG 效率对泵浦强度呈严格线性，确认整个过程仍工作在未耗尽区间。

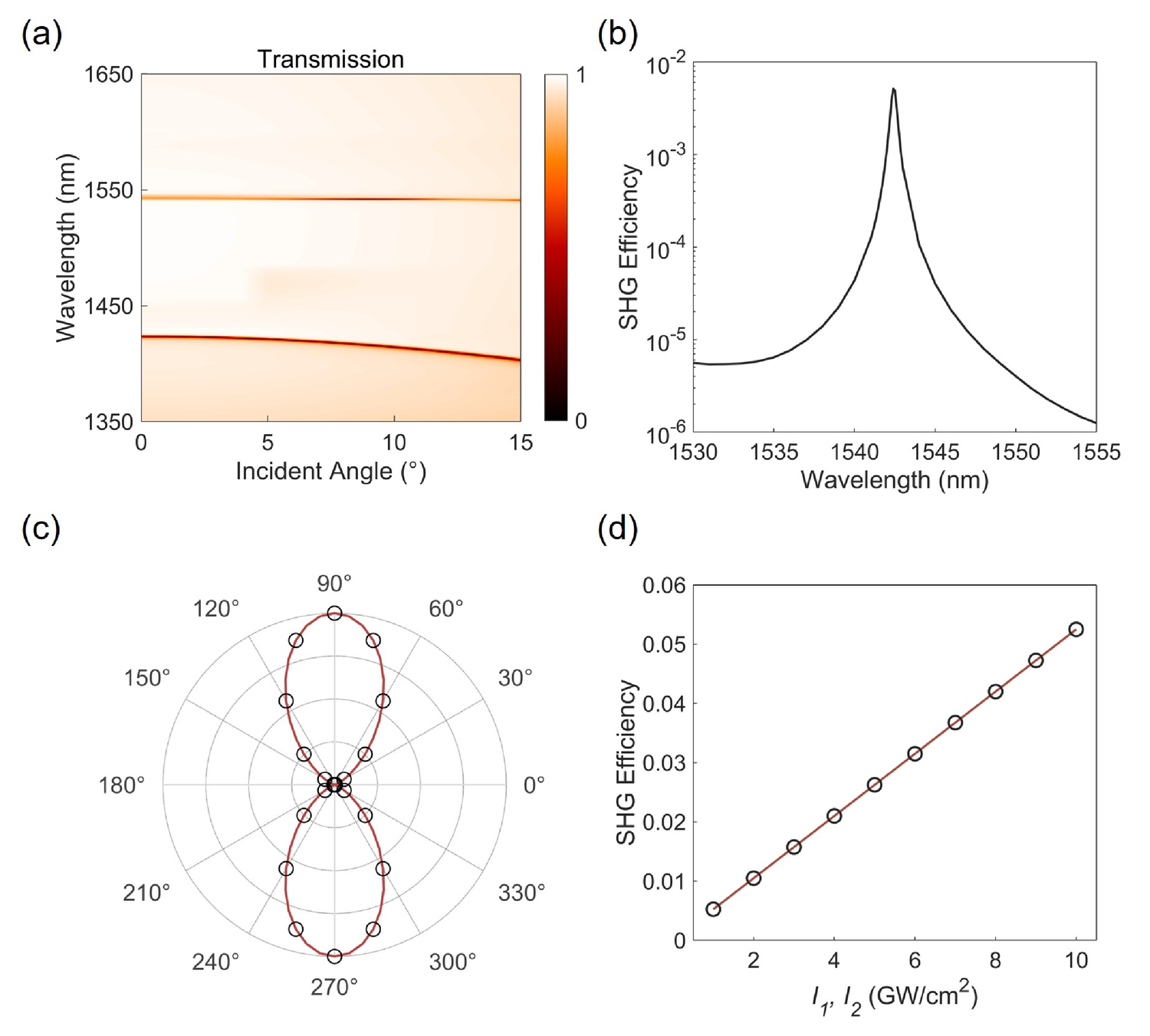

图 2：平带准 BIC 透射谱与共振增强的经典二次谐波产生。(a) y 偏振 TE 激励下、入射角从 0° 到 15° 的角度分辨透射谱。(b) 简并 y 偏振激励下，SHG 转换效率 η=P_SFG/(P1+P2) 随基频波长的变化。(c) SHG 转换效率对激励偏振角的依赖，在偏振角 90°（对准 y 轴）处达到最大。(d) 在准 BIC 共振波长处，SHG 输出效率随基频激励强度 I1、I2 的变化，呈严格线性。

光子对从哪里冒出来

把泵浦放在准 BIC 共振波长的一半，即 771.2 nm，信号与闲频就同时落到共振上。计算的产生速率图在 $\lambda_{\text{s}} = \lambda_{\text{i}} = 1542.4$ nm 处冒出一个明亮热点，峰值速率约 $3.86\times10^{3}$ Hz，双光子发射谱宽约 0.47 nm。相对同厚度未图形化的 3R-MoS2 薄膜，这个简并速率高了约四个数量级。除中央热点外，还有两条正交的高速率带穿过它，对应只有信号或只有闲频单独耦合进共振的通道。多点同时增强，来自共振提供的局域光学态密度提升。

一旦泵浦偏离半共振条件，光谱就分叉。此时一只光子被”锁”在准 BIC 共振 1542.4 nm 上，另一只则按能量守恒落到别的波长。论文给出的非简并例子里，信号在 1542.4 nm，闲频跑到 1535.2 nm，两个峰对称且速率相等，因为成对产生的光子本就是同时出现的。

这里可以做一次数值核对，用能量守恒反推泵浦波长。由 $1/\lambda_{\text{p}} = 1/\lambda_{\text{s}} + 1/\lambda_{\text{i}}$，代入 1542.4 nm 与 1535.2 nm，得到 $1/\lambda_{\text{p}} = 6.4839\times10^{-4} + 6.5138\times10^{-4} = 1.29977\times10^{-3}\ \text{nm}^{-1}$，取倒数得 $\lambda_{\text{p}} \approx 769.4$ nm，落在近红外泵浦区间，与论文正文一致。量纲上也自洽：各项都是波长的倒数，取倒数后回到纳米。非简并双峰的好处是，两通道的频率关联可以被利用，为高维频率纠缠态提供一种紧凑的产生方式。

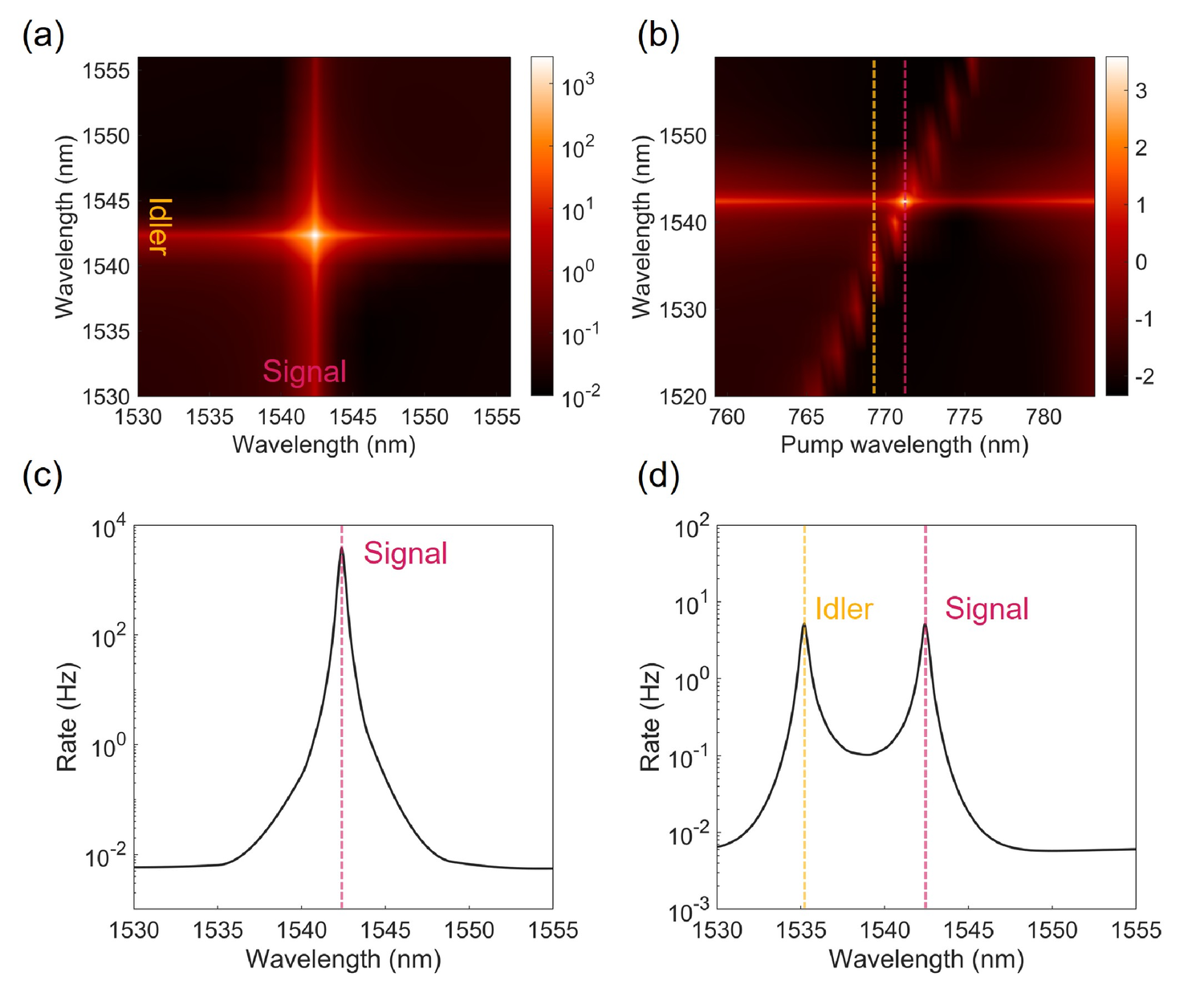

图 3：SPDC 光子对产生速率与光谱特征。(a) 产生速率随信号（λs）与闲频（λi）波长的分布图；在 λs=λi=1542.4 nm 处出现明亮的共振增强热点。(b) 不同泵浦波长（λp）下的产生速率分布图。(c) 沿共振线 λp=771.2 nm 的简并双光子发射谱，呈现尖锐的速率峰。(d) 失谐泵浦下的非简并双光子发射谱，展示向准 BIC 共振通道（λs=1542.4 nm）与能量守恒通道（λi=1535.2 nm）的对称双峰分裂。

表 1：简并与非简并 SPDC 的关键参数（全波仿真结果，数据取自本文解读的论文，见文末参考资料）。

条件	泵浦波长 λp	信号 / 闲频	谱特征	生成速率
简并（半共振）	771.2 nm	λs = λi = 1542.4 nm	单峰，谱宽约 0.47 nm	峰值约 3.86×10³ Hz
非简并（泵浦失谐）	约 769.4 nm	λs = 1542.4 nm、λi = 1535.2 nm	对称双峰	两通道速率相等

宽角度发射与脉冲泵浦下的鲁棒性

平带真正兑现价值的地方在角度上。简并激励下，发射角从 0° 到 5° 变化时，最大发射率的波长只从 1542.4 nm 挪到 1542.3 nm，漂移量还不到共振线宽（约 0.5 nm）的 20%。速率也没有断崖式下跌：5° 处仍有约 1971 Hz，约为正入射峰值 3867 Hz 的一半。角度继续拉到 10°，峰位也只移到 1541.9 nm，漂移约 0.5 nm。换句话说，光子对能在相当大的空间锥内保持明亮且波长稳定。

动量空间的辐射图把这一结论画得更直白。在共振下生成的 $|VV\rangle$ 态光子对，在 $|k_{x,y}| \le 0.2$ rad/μm 的中心区域内形成一个均匀的高强度平台，说明大量空间模式都能高效产生光子对；超过这个范围，耦合效率才逐渐下降。这种平坦的发射分布正对应计算出的近零色散，也正是宽场量子成像想要的性质——不必逐点扫描就能覆盖一片视场。

论文还检验了更接近现实的泵浦条件。理想单色泵浦固然好，实际光源总带有限带宽。作者用中心 771.2 nm、半高全宽 6 nm 的高斯脉冲去激发，动量积分后的总产生速率峰值达到 $6.39\times10^{4}$ Hz；即使按脉冲带宽加权，平均速率仍有 $5.30\times10^{3}$ Hz。更稳的是输出波长：把泵浦在 770、771.2、772.4 nm 之间小幅拉动，主发射峰始终钉在 1542.4 nm，只是幅度会明显衰减。波长钉住、幅度随泵浦走，说明光子对的发射被牢牢绑定在准 BIC 这个高局域态密度通道上。

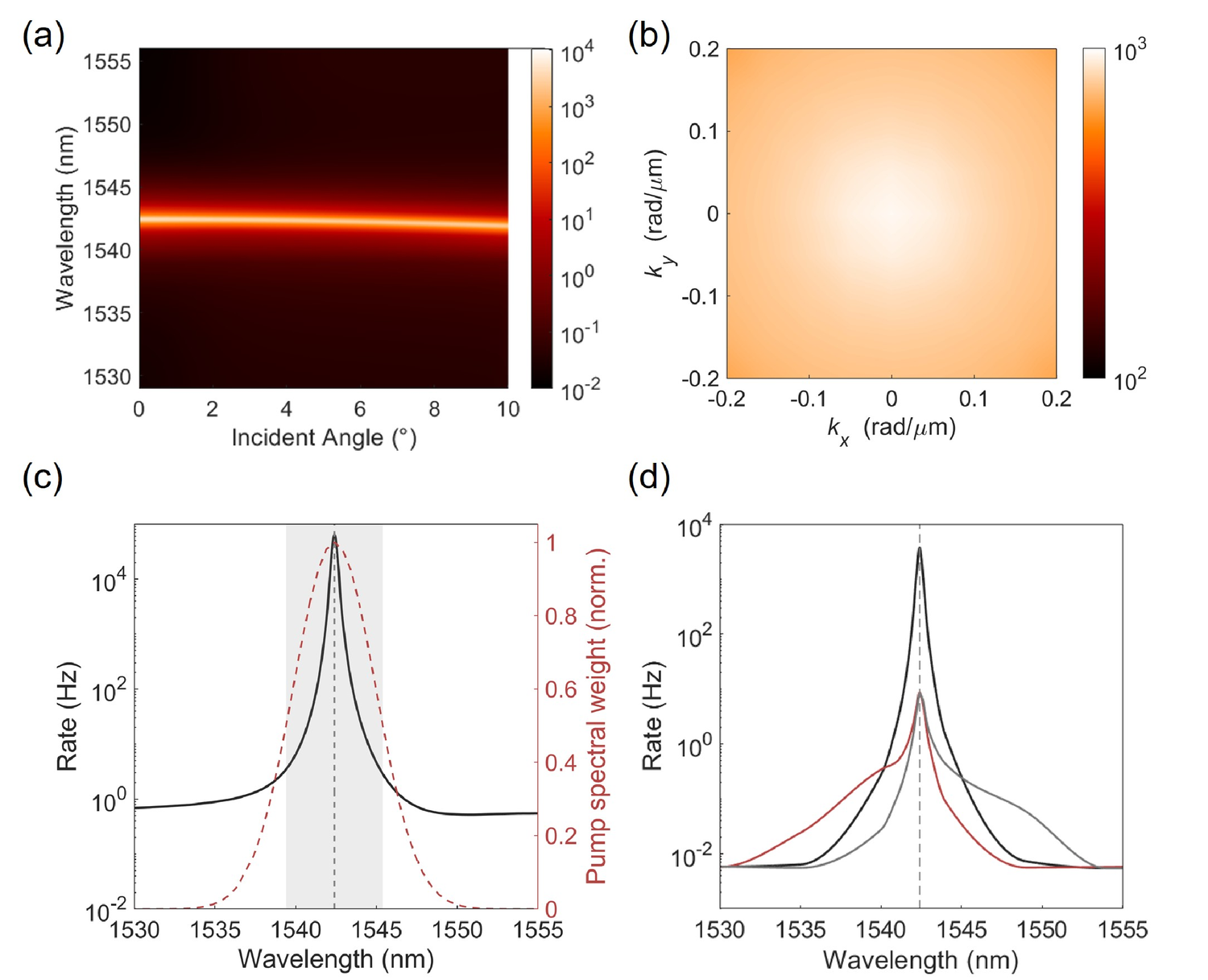

图 4：宽角度动量无关性、空间辐射分布与脉冲泵浦鲁棒性。(a) 简并激励下，SPDC 发射速率随发射角 θ 的变化（至 10°）。(b) 共振下生成的 |VV⟩ 态光子对的二维动量空间（kx, ky）辐射图，在 |kx,y| ≤ 0.2 rad/μm 内呈延伸且均匀的强度平台。(c) 总动量积分 SPDC 速率随 2λp 的变化（黑色实线），叠加 6 nm FWHM 脉冲泵浦的高斯谱包络（红色虚线），显示较高的加权平均光子对产率。(d) 轻微失谐泵浦（770、771.2、772.4 nm）下的双光子发射谱；主峰始终锁定在 1542.4 nm，显示对泵浦波动的光谱稳定性。

意义与展望

这项工作把两件通常分开的事接在了一起：用能带工程（布里渊区折叠）造出一条平带准 BIC，再用它去改造量子光源的角度响应。结论相当干净：把共振做成平带，高 Q 带来的局域增强就不必再拿角度容差去换。对量子成像和空间模式信息处理来说，宽角度、波长稳定的光子对源意味着更少的扫描、更快的采集。

从原理验证走向实际应用，还有不少方向值得推进。仿真给出的是理想结构下的上限，真实的加工误差、材料损耗和表面粗糙度都会影响 Q 值与发射速率，需要实验样品的加工与实测来校验。器件目前针对单一共振波长设计，若要适配不同工作波段或实现动态调谐，可以结合相变材料、电光材料或液晶等调控手段。这套折叠造平带的思路本身也可迁移到其他非线性过程与二维材料体系，去探索更亮、更集成、更可控的片上量子光源。
