文献解读 | 超表面快照高光谱成像中的空间—光谱权衡与光谱塌缩（arXiv 2026）

论文简介

本文解读的工作是《Spatial–Spectral Trade-offs in Metasurface-Based Snapshot Hyperspectral Imaging》，作者为 Liam Fitzpatrick、Kai Wang（McGill University 物理系与 McGill 量子中心）与 Sean Molesky（Polytechnique Montréal 工程物理系），2026 年 9 月 23 日提交至 arXiv，正文 14 页、5 张图，原文链接为 https://arxiv.org/abs/2609.28450 （该文为预印本，暂无期刊 DOI）。

一句话概括这篇论文的贡献：它把”快照高光谱成像能不能重建得好”这个问题拆成采样体制、场景先验和光学编码三个可分别考察的部分，然后在同一个可微超表面模型里比较相干度、互信息与端到端三类优化目标，指出单参数纳米柱库在压缩成像区会反复收敛到”波长区分很弱、几乎只做空间成像”的类透镜设计——作者称之为光学（光谱）塌缩，并证明仅看重建质量无法判断光学编码是否有效。

从一张照片到数据立方体

高光谱成像要拿到的不是一个二维图像，而是一个三维数据立方体：空间两个方向各 $N_x$、$N_y$ 个采样点，光谱方向 $N_\lambda$ 个波段，每个像素都带一条光谱曲线。传统系统靠扫描逐点、逐行或逐波段把这三维数据拼出来，代价是时间分辨率和运动稳定性；快照高光谱成像把整个立方体塞进一次探测器积分，做法是把三维数据压缩编码到二维探测器上，再靠算法把光谱维度解出来。

问题是，一张二维探测器承担的采样数 $M$ 通常小于立方体的未知数 $N = N_xN_yN_\lambda$，即压缩比 $C = N/M > 1$，此时的线性逆问题本身是不定的，必须有额外的先验信息才能恢复。论文用两个比例来刻画这种体制：压缩比 $C = N/M$，以及空间—光谱比

$$\chi = \frac{N_xN_y}{N_\lambda},$$

$\chi$ 大表示问题以空间为主，$\chi$ 小表示以光谱为主。第三个自由度是先验的”集中程度”：集中的先验允许用很弱的测量换来不错的重建，但重建结果未必能推广到训练分布之外；弥散的先验把更多负担推给了光学前端。三者互相纠缠，这正是”成像质量好”常常说不清功劳归属的原因。

论文用的成像模型是非相干模型：材料在复光场上仍是线性的，但空间与光谱非相干的场景经过强度叠加后，整条链路对强度也是线性的。写作

$$\mathbf{y} = \boldsymbol{\Phi}\mathbf{x} + \boldsymbol{\varepsilon},$$

其中 $\mathbf{x}$ 是矢量化后的数据立方体、$\boldsymbol{\Phi}$ 是光学前端对应的强度感应算子、$\mathbf{y}$ 是探测器读数。逐波长看更直观：超表面为每个波长 $\lambda$ 生成一个点扩散函数 $h_\lambda$，把该波长的空间图像与它卷积，再把所有波长的结果按强度叠加，就得到探测器上的单张编码图像，

$$y_i = \int \mathrm{d}\lambda \bigl[h(\lambda) * x_i(\lambda)\bigr].$$

因为叠加发生在强度而不是复振幅上，整个过程在强度域保持线性；这也意味着一旦不同波长的点扩散函数彼此高度相似，探测器就无法区分这些波长携带的信息。

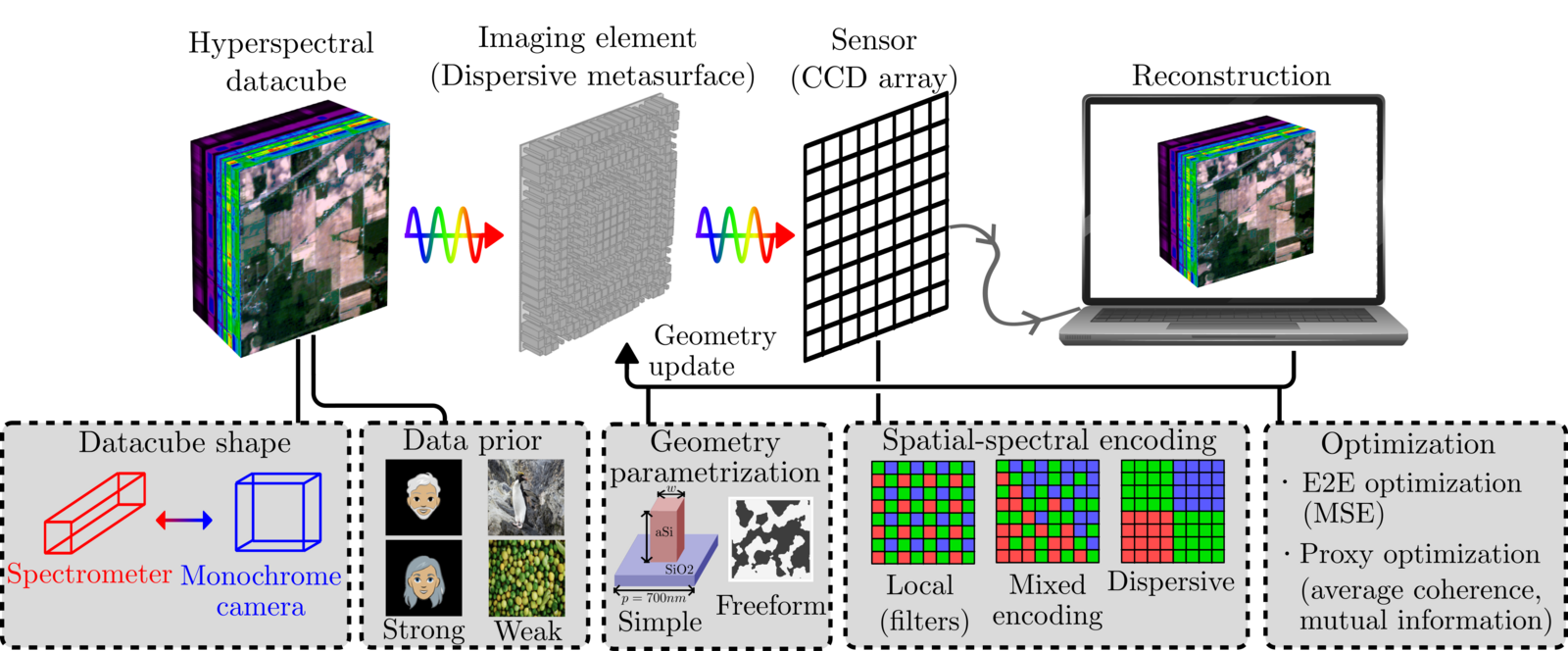

图 1：快照高光谱成像由成像元件（这里是色散超表面）、探测器阵列与计算重建三部分组成；下方面板概括本文考察的四条设计轴——数据立方体形状、数据先验、空间—光谱编码策略与优化框架。

图 1 把本文的研究对象画成一条链路：超表面既参与成像，又负责把光谱信息编码进这张二维测量；下排则提示，立方体形状、先验强度、编码策略（局部滤波、通道分离还是全局色散编码）和优化框架这四件事要放在一起看才有意义。

在同一张考卷上比较三类优化目标

为把”光学前端”和”重建算法”放在同一套语言里比较，论文搭了一个简化但可微的超表面模型。每个超原子是一根方形介质柱，只有一个几何自由度——柱宽 $\mathbf{w}$；用 FDTD 仿真配合局部周期近似，把柱宽映射成波长相关的孔径复透射。场传播用瑞利–索末菲（Rayleigh–Sommerfeld）脉冲响应与衍射积分算到探测器平面，再由强度叠加得到读数。方形柱库覆盖的边长范围是 $0.1$–$0.65\mu\mathrm{m}$，考虑的波长范围是 $0.8$–$1.7\mu\mathrm{m}$。

在这个模型上，论文比较了三种把 $\boldsymbol{\Phi}$ 变好的方式。

第一种是面向显式稀疏基的相干度代理。把稀疏基 $\boldsymbol{\Psi}$ 的每一列穿过物理算子，得到”感知向量”，拼成感知矩阵 $\mathbf{A} = \boldsymbol{\Phi}\boldsymbol{\Psi}$；优化的目标是让 $\mathbf{A}$ 的列两两尽量不相关，即最小化平均相干度

$$\mathcal{L}\mu = \frac{1}{K(K-1)/2}\sum{i<j}\frac{|\mathbf{a}_i^\top \mathbf{a}_j|}{|\mathbf{a}_i|_2|\mathbf{a}_j|_2}.$$

第二种是信息论代理。假设系数服从高斯先验、探测器噪声也服从高斯分布，则测量带来的信息量可以写成

$$\mathcal{L}I = -\log\det!\Bigl(\mathbf{I}K + \frac{\sigma\alpha^2}{\sigma\epsilon^2}\mathbf{A}^\top\mathbf{A}\Bigr) = -\sum_i \log!\Bigl(1 + \frac{\sigma_\alpha^2}{\sigma_\epsilon^2}s_i^2\Bigr),$$

其中 $s_i$ 是感知矩阵的奇异值。这个目标的形式很说明问题：它奖励的是”独立且信噪比高的测量模式”，因此奇异值谱越平坦、越不塌缩，得分越好。

第三种是端到端优化：把光学算子 $\boldsymbol{\Phi}(\mathbf{w})$ 与一个卷积神经网络解码器 $\mathbf{f}(\cdot,\mathbf{W})$ 一起训练，

$$\mathcal{L}{\mathrm{E2E}}(\mathbf{w},\mathbf{W}) = \frac{1}{N}\sum{i=1}^{N}\bigl|\mathbf{x}_i - \mathbf{f}\bigl(\boldsymbol{\Phi}(\mathbf{w})\mathbf{x}_i + \boldsymbol{\varepsilon}_i,\mathbf{W}\bigr)\bigr|_2^2,$$

此时先验不再写成一个有限字典，而是隐含在数据集与网络权重里。三类目标的差别，本质上是对”什么算好的测量”给出了三种不同的定义。

三种目标函数都收敛到类透镜设计

论文先做一个三波段近红外压缩成像实验，三个波段取 $1.000$、$1.130$、$1.300\mu\mathrm{m}$，压缩比固定为 $C=3$。代理实验用 32×32 的输入与探测器网格、传播距离 $z=200\mu\mathrm{m}$，稀疏基取二维离散余弦变换（DCT），重建用 LASSO。

结果是两类代理目标都收敛到”类透镜”设计，但波长之间的分工方式不同：平均相干度目标让 $1.300$ 与 $1.130\mu\mathrm{m}$ 两个通道聚焦程度接近，互信息目标把聚焦主要集中在 $1.130\mu\mathrm{m}$ 通道，另外两个通道基本处于散焦状态。只看到这里，可能会以为”至少有一个通道被优化得更清楚”；但对于有空间扩展的真实场景，不同空间位置的贡献也会互相叠加，单看某个通道的聚焦并不能证明光谱编码有效。

表 1：图 2 四组实验的配置与代表性 PSNR。四行的压缩比都是 $C=N/M=3$，但空间网格、传播距离、数据先验与解码器不同，因此 PSNR 不适合跨”代理/端到端”两个方法族直接比较。

目标	输入/探测器网格	$z$ (μm)	先验基 / 数据集	解码器	PSNR (dB)
平均相干度	32×32	200	DCT	LASSO	9.17
互信息	32×32	200	DCT	LASSO	9.38
端到端	128×128	2000	CartoonSet	CNN	36.83
端到端	128×128	2000	DIV2K	CNN	16.10

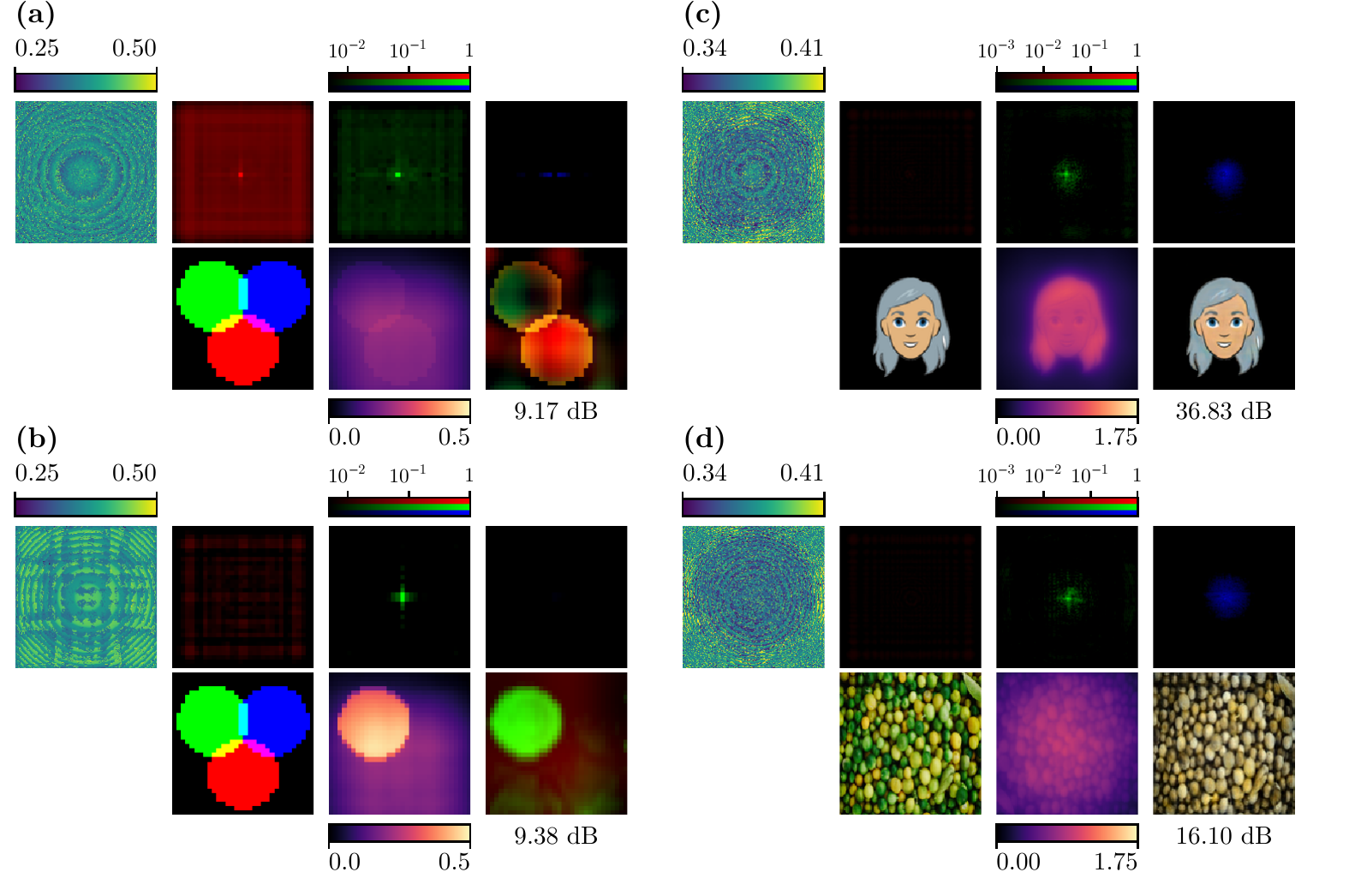

图 2：代理方法（左）与端到端方法（右）的对比。每个面板自上而下给出优化后的超表面边长分布、三个探测器平面点扩散函数（按 1.300、1.130、1.000 μm 分别以红、绿、蓝伪彩显示），以及输入、探测器测量与重建结果。(a) 平均相干度代理优化，(b) 互信息代理优化，均为 32×32 网格、z=200 μm、DCT/LASSO 重建；(c) CartoonSet 上训练的端到端 CNN 解码器，(d) 相同配置但改用 DIV2K 数据集，二者均为 128×128 网格、z=2000 μm。

图 2 是全文的关键对照。上排的点扩散函数显示，无论目标是相干度、互信息还是端到端重建误差，优化给出的超表面都是”像一个透镜”：它把空间信息很好地映射到探测器上，但三个波长的点扩散函数彼此高度重叠，波长区分能力很弱。端到端一侧的柱宽显示范围更窄（0.34–0.41 μm，代理一侧为 0.25–0.50 μm），低对比度的柱宽分布本身就透露出这只是一个接近普通聚焦相位的解。

重建指标好看，不等于光学编码有效

端到端实验用一个数据集来”教会”网络如何配合光学前端。论文选了两个先验强度差别很大的数据集：CartoonSet 是程序化生成的卡通头像，分布受限且高度规则，用 4096 张训练、512 张验证；DIV2K 是内容多样的自然图像数据集，用 800 张训练、100 张验证。三通道图像被当作前述三个近红外波段处理，解码器是四层卷积加对称上采样、外加跳连的全卷积网络。

两个数据集训练出来的光学设计几乎一样，都是类透镜、弱波长区分；但重建表现差别很大。在分布受限的 CartoonSet 上，解码器在训练分布内给出了 36.83 dB 的准确重建；在分布更宽的 DIV2K 上只有 16.10 dB，空间结构还可辨认，但波段重建误差明显。也就是说，同样弱的光谱编码，被一个”窄而集中”的先验遮住了——只要场景落在训练分布内，网络可以用学到的统计规律补出缺失的光谱信息。

这正是本文想传达的第一个判断：重建质量本身不能作为光学编码有效的证据。当解码器由数据驱动时，报告重建指标的同时至少要一起报告光学测量矩阵的条件数与波长区分度，否则无法区分”测量确实携带了光谱信息”和”先验替测量补了课”。论文还试过介于两者之间的路线——在数据集上先学习稀疏字典 $\boldsymbol{\Psi}$，再用代理目标优化光学算子；但字典需要在内存中完整保存、又无法像 DCT 那样利用积分变换快速做矩阵乘法，图像尺寸一变大就迅速变得不可计算，这也是作者在较大问题上转向端到端训练的现实原因。

把自由度分给谁：数据立方体形状与光谱塌缩

接下来是关键实验：固定问题规模 $N=256$、探测器像素数 $M=256$（16×16 探测器，$C=1$），只改变数据立方体的形状，看光学编码会怎么变。四种形状分别是 $\chi=256$（16×16 空间、1 个波段）、$\chi=16$（8×8 空间、4 个波段）、$\chi=1$（4×4 空间、16 个波段）和 $\chi=1/16$（2×2 空间、64 个波段），传播距离从 $1\mu\mathrm{m}$ 扫到 $1\mathrm{mm}$，多波段情形都覆盖 $1.1$–$1.5~\mu\mathrm{m}$。

这里可以自己代入算一遍，确认这些数字是自洽的：取 $\chi=16$ 的 8×8 空间 4 波段，未知数 $N = 8\times8\times4 = 256$，与设定的问题规模一致；探测器过采样因子 $q = M/(N_xN_y) = 256/64 = 4$，恰好等于波段数，也就是每个空间采样点平均分到 4 个探测器像素；光谱间隔 $\Delta\lambda = (1.5-1.1)/3 \approx 133.3\mathrm{nm}$，与论文给出的 133.3 nm 相符。再看 $\chi=1/16$ 的 2×2 空间 64 波段：$q = 256/4 = 64$，$\Delta\lambda = 0.4/63 \approx 6.35\mathrm{nm}$，同样与表 2 一致。可见 $\chi$ 变小并不是简单地”多了几个波段”，而是同时压缩空间采样、增加每空间模式的探测器像素、并把光谱间隔越切越细。

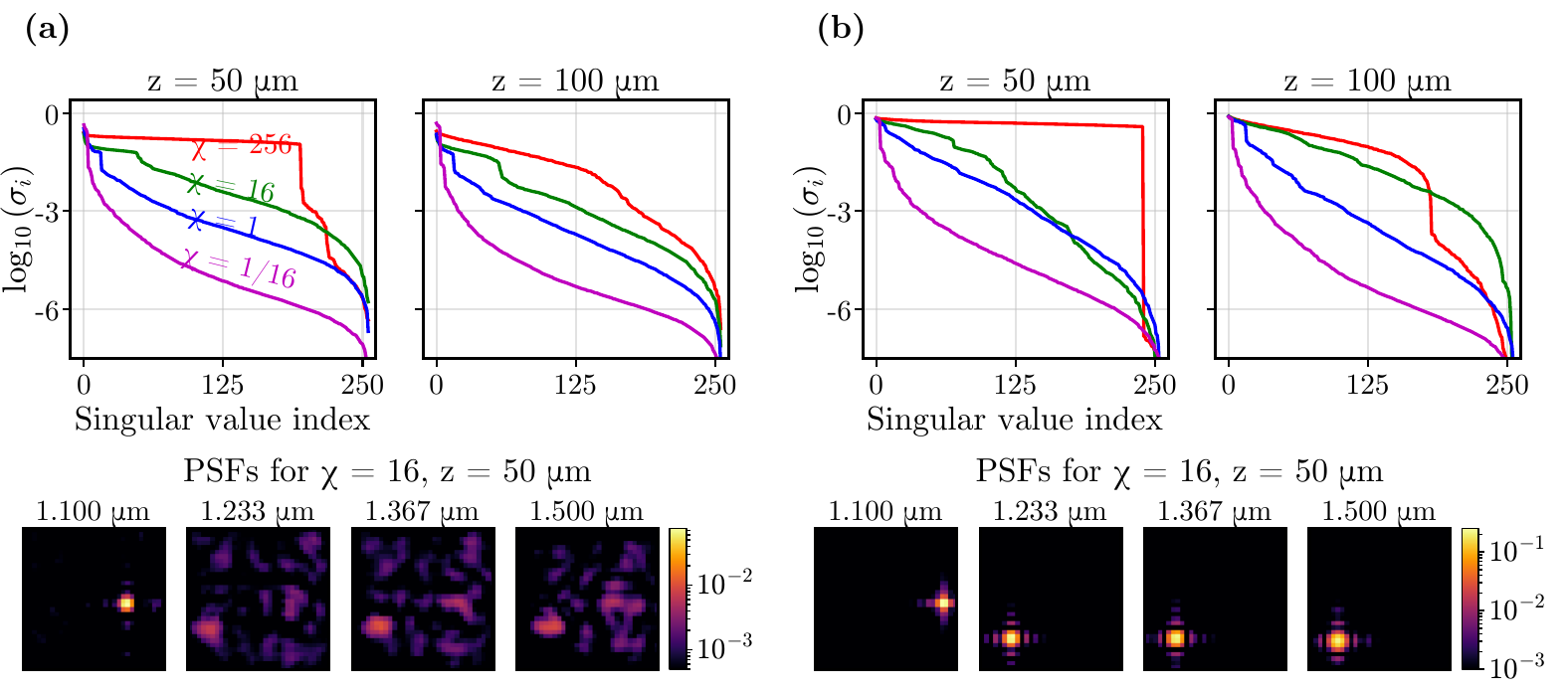

图 3：(a) 简单方形纳米柱几何与 (b) 无约束复透射模型下的优化结果。上排为不同数据立方体形状 χ 与传播距离 z 下的奇异值分布，下排为 χ=16、z=50 μm 时两种模型的点扩散函数，均为中心探测器区域。

表 2：$z=50~\mu\mathrm{m}$ 处形状扫描的定量结果。成对数值为”方形柱 / 独立复透射”，$\Delta\lambda$ 给出该情形下的光谱间隔，$-\mathcal{L}_I$ 为信息分数，$G_I$ 为复透射与方柱模型的信息分数之比。

$\chi$	空间×光谱	波长范围	$\Delta\lambda$	$-\mathcal{L}_I$（柱/复透射）	$G_I$
256	16×16×1	1.1 μm	——	4.574 / 52.998	11.59
16	8×8×4	1.1–1.5 μm	133.3 nm	0.372 / 8.827	23.72
1	4×4×16	1.1–1.5 μm	26.7 nm	0.284 / 2.873	10.11
1/16	2×2×64	1.1–1.5 μm	6.35 nm	0.425 / 1.458	3.43

图 3 的奇异值谱把这件事讲得很清楚。问题偏空间主导时（$\chi=256$），奇异值谱相对平坦、条件数较好，单层介质柱可以稳定地把空间模式映射到探测器上彼此分离的位置；随着问题转向光谱主导，奇异值迅速塌缩，可用的探测器过采样只有一小部分被转成了独立的光谱测量方向。用论文的话说，这片超表面在这类情形下是”高效的空间编码器、低效的光谱编码器”。

为了验证塌缩是不是来自”每一个波长能独立控制的自由度太少”，作者做了对照：把柱宽约束放开，允许每个设计位置、每个波长独立取复透射 $t = ae^{i\varphi}$（幅度 $a\in[0,1]$，相位模 $2\pi$）。这个模型不必满足因果色散关系，因此只是诊断用的”假想器件”，不能当成可实现器件的上界。放开之后，奇异值谱明显变宽，四种形状下的信息分数 $-\mathcal{L}_I$ 全部提高，点扩散函数也不再出现那种”几个波长挤在一起”的重叠——在 $\chi=16$ 时增益最大，信息分数从 0.372 提到 8.827（$G_I = 23.72$），到 $\chi=1/16$ 时仍为正增益（0.425 → 1.458）。这组对照把矛头指向了超原子库本身：单参数方形柱能调的主要是相位与透过率随波长的缓慢变化，可用自由度不足以支撑稠密的光谱分辨需求。

把成像与测谱拆开：超像素光谱仪模型

既然单层结构在空间成像与光谱编码之间存在竞争，论文在最后给了一个”任务分离”的示例：常规透镜负责全局成像，局部超表面只负责把一个小区域的光谱编码出来。在这种架构里，探测器阵列上每个”超像素”对应场景中一个空间位置，退化成一个局部的光谱测量问题，而不是完整的成像问题。

具体设置是：空间相干、光谱非相干的平面波入射，一片 20×20 的方形柱超表面（晶格间距 $0.7\mu\mathrm{m}$）把一维光谱编码到下游约 $10\mu\mathrm{m}$ 处的 4×4 探测器小片，再由一个隐层宽度为 128/256/384/384 的多层感知机（MLP）重建整条光谱。数据取自 AVIRIS Indian Pines 高光谱场景（145×145、220 个波段），保留 $0.8$–$1.7~\mu\mathrm{m}$ 范围内的 94 个光谱采样，按 95%/5% 划分训练与验证。

这个尺度是合理的：把 $z\approx10\mu\mathrm{m}$、$\lambda=1.3\mu\mathrm{m}$ 与 20 根柱形成的约 $7~\mu\mathrm{m}$ 半宽孔径代入菲涅耳数 $N_F = a^2/(\lambda z)$，得 $N_F \approx 7^2/(1.3\times10) \approx 3.8$，处于”几个菲涅耳带”的近场衍射区——这既能产生随波长变化的丰富衍射图样，又能把光限制在小范围内，减小相邻超像素之间的串扰。

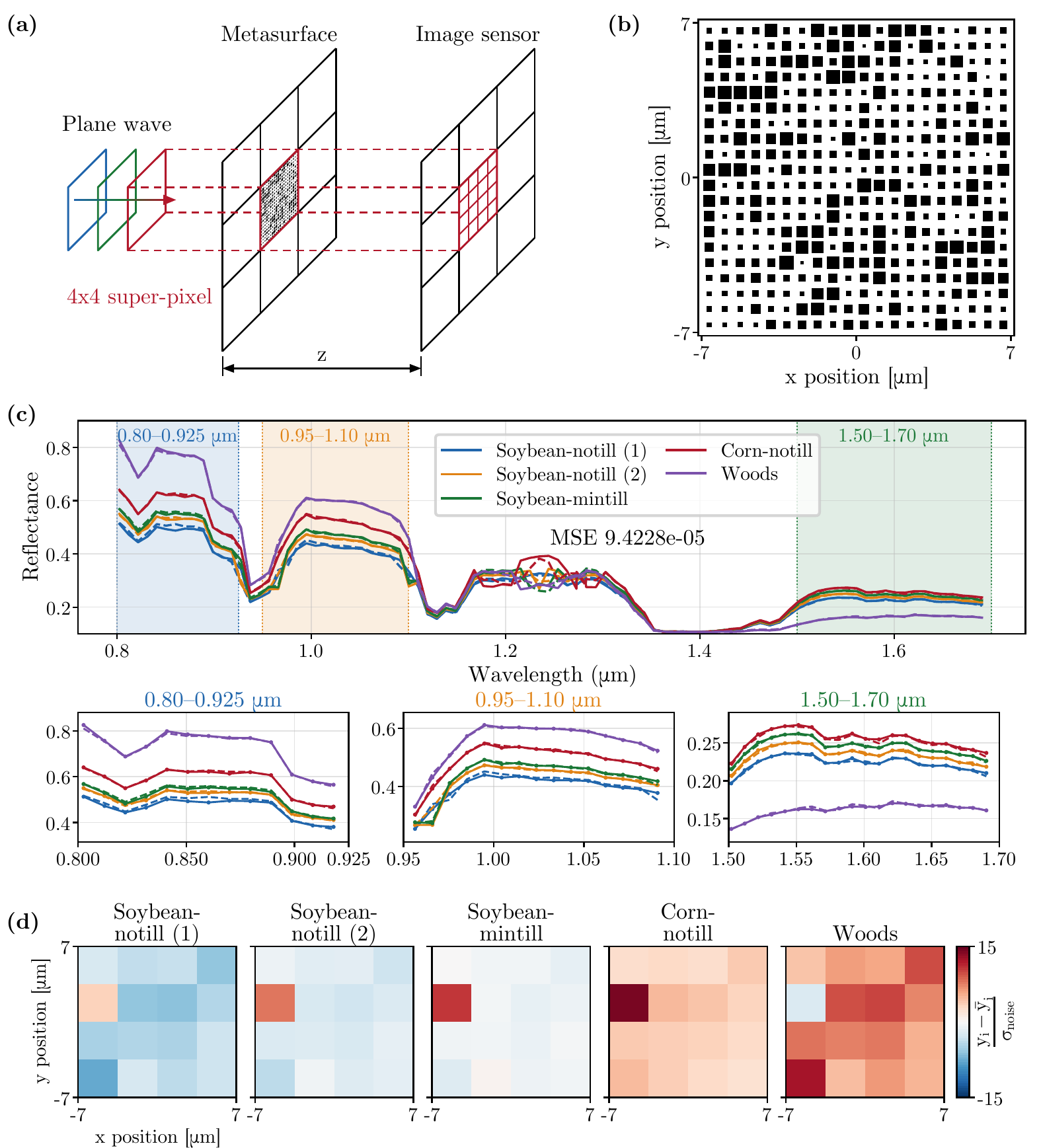

图 4：(a) 平面波经超表面超像素编码后由下游约 z≈10 μm 处的 4×4 探测器小片测量；(b) 端到端优化得到的 20×20 方形柱超表面，黑色方块边长表示柱宽，晶格间距 0.7 μm；(c) 五个 Indian Pines 样本的目标光谱（实线）与多层感知机重建（虚线），突出数据中变化最大的 3 个波段；(d) 对应的 4×4 探测器响应，已扣除训练集平均响应并按噪声标准差归一化。

图 4(d) 是这一节的证据：扣除训练集平均响应、再按噪声标准差白化之后，多个样本的探测器响应幅值超过 1，说明局部光学响应随波长的变化相对噪声水平是可分辨的，不同植被类别之间的差异能被这套小片子”看见”。重建光谱（图 4c）与目标光谱基本贴合，但作者的态度相当克制：他们把这解释为”任务特定的局部光谱重建”演示，而不是”94 个光谱通道都被光学独立编码”的证据。模型里明确假定成像已由常规透镜完成、每个超像素区域内的波前可近似为局部相干平面波，并且用短传播距离来抑制串扰；完整相机中的超像素间衍射、成像光学提供的角度与相干特性，都需要另行评估。

意义与展望

这篇论文的价值不在于提出某一个更高指标的器件，而在于给快照高光谱成像的讨论提供了一套分层次的诊断方式：用压缩比 $C$、数据立方体形状 $\chi$ 与先验集中程度把”问题本身的难度”和”光学前端的能力”分开，再把相干度、互信息与端到端重建三类目标放在同一模型里对照。它的结论对设计实践有直接含义——当单参数超原子库在压缩区反复收敛到类透镜解时，继续在重建网络上加码未必能换来更强的光谱编码，优先要解决的可能是超原子的波长相关透射自由度。

从原理验证走向实际应用，还有几个方向值得推进：其一，在满足因果色散约束的前提下，寻找能在宽带内提供独立波长控制的超原子库，让诊断实验中”放开复透射”带来的增益尽量落到可实现的器件上；其二，把超像素架构的平面波近似推广到真实成像条件，量化相邻超像素的衍射串扰与照明角谱对重建的影响；其三，把加工误差、标定流程与噪声模型纳入优化闭环，让”光学条件数 + 重建指标”这套联合评估在实测器件上同样可用。
