文献解读 | 激子超表面：用光在亚皮秒内切换边缘检测与明场成像

论文简介

题录：Bernardo S. Dias, Romain Tirole, Michele Guizzardi, Andrea Cordaro, Albert Polman, Andrea Alù, Jorik van de Groep, All-Optical Control over Nonlocality for Ultrafast Image Processing with an Excitonic Metasurface, arXiv:2609.22006（2026-09-18 投稿，physics.optics）。原文链接：https://arxiv.org/abs/2609.22006

作者机构：荷兰 AMOLF 与阿姆斯特丹大学范德瓦尔斯–塞曼研究所、纽约城市大学先进科学研究中心（CUNY ASRC）、哈佛大学工程与应用科学学院等。

一句话贡献：作者把 16 nm 厚的二维半导体 WS₂（二硫化钨）转移到氮化硅纳米梁非局域超表面上，用与 A 激子共振的 633 nm 泵浦光改变器件内部的折射率环境，从而削弱超表面的非局域性——角向透射响应从抛物线型滤波变成近乎均匀的透射，成像模式随之从边缘检测切换为明场成像，切换时间在 130 fs 量级，调制深度达 11.5 dB。

问题是”运算写死在器件里”

图像处理是增强现实、自动驾驶、AI 图像分类这些技术的共同底层环节。用数字电路做这件事，代价集中在两处：数据吞吐越来越大，处理速度和能耗越来越难跟上。于是过去十几年里，人们尝试把一部分运算直接搬到光路上做——光穿过器件的同时完成运算，不需要电、不需要存储、也不需要把图像读出来再写回去。

超表面（metasurface）是这条路线里最有代表性的一种平台：它把一层人工设计的亚波长结构当作”平面光学元件”，靠结构单元对光场的逐点调控改写波前。而其中一类被称为非局域超表面（nonlocal metasurface）的器件更进一步——它的光学响应不由单个单元决定，而由一整组单元集体形成的退局域共振决定。这种集体性能让器件的透射率随入射角（等价于平面波的空间频率 $k$）发生精心设计的变化，也就是所谓的”色散工程”。

一旦把透镜的成像关系放进来，事情就变得有意思了：角向响应 $|t(k)|$ 其实就是一个空间频率滤波器。图像投影到超表面上，低空间频率对应物体的平滑部分、高空间频率对应边缘处的剧烈变化；如果器件的透射率在 $k$ 空间呈抛物线分布，把低 $k$ 压掉、把高 $k$ 留下，出来的图像就只剩边缘。这正是”在光路上做边缘检测”的原理，等效于对图像做二阶空间微分，而且完全不需要传统 4f 傅里叶光学系统那套体积庞大、对准要求苛刻的透镜组。

问题是：这套运算在设计完成、器件加工出来的那一刻就被写死了。 一个超表面只能给出一种处理结果。要做相衬成像就另做一个器件，要换成明场透射就再做一个器件。已有的可重构方案——相变材料、机械调节、电学门控——虽然能把传递函数改掉，但切换时间是毫秒到秒量级，和”实时光路计算”的预期差了几个数量级；而纯靠材料非线性做超快调制，又往往需要很高的泵浦能量密度。

这篇论文的思路正是从这里切入：能不能让非局域超表面的传递函数被一束光开关，而且开关速度快到皮秒量级？作者选的材料是二维过渡金属硫属化物 WS₂，选的手段是共振激发它的激子。

器件：氮化硅纳米梁加 16 nm 二硫化钨

器件的结构并不复杂。衬底是石英，上面用等离子体增强化学气相沉积生长 180 nm 厚的氮化硅（Si₃N₄）薄膜；用电子束光刻配合 CHF₃/O₂ 反应离子刻蚀，把它刻成宽 310 nm、周期 380 nm 的纳米梁阵列。最后把一片 16 nm 厚的 WS₂ 薄片用聚合物辅助的干法转移技术”盖”在已加工好的纳米梁上——之所以先做结构再转移二维材料，是为了避免电子束光刻和刻蚀过程损伤 WS₂；转移之后还要做油酸清洗和 180 ℃ 真空退火。

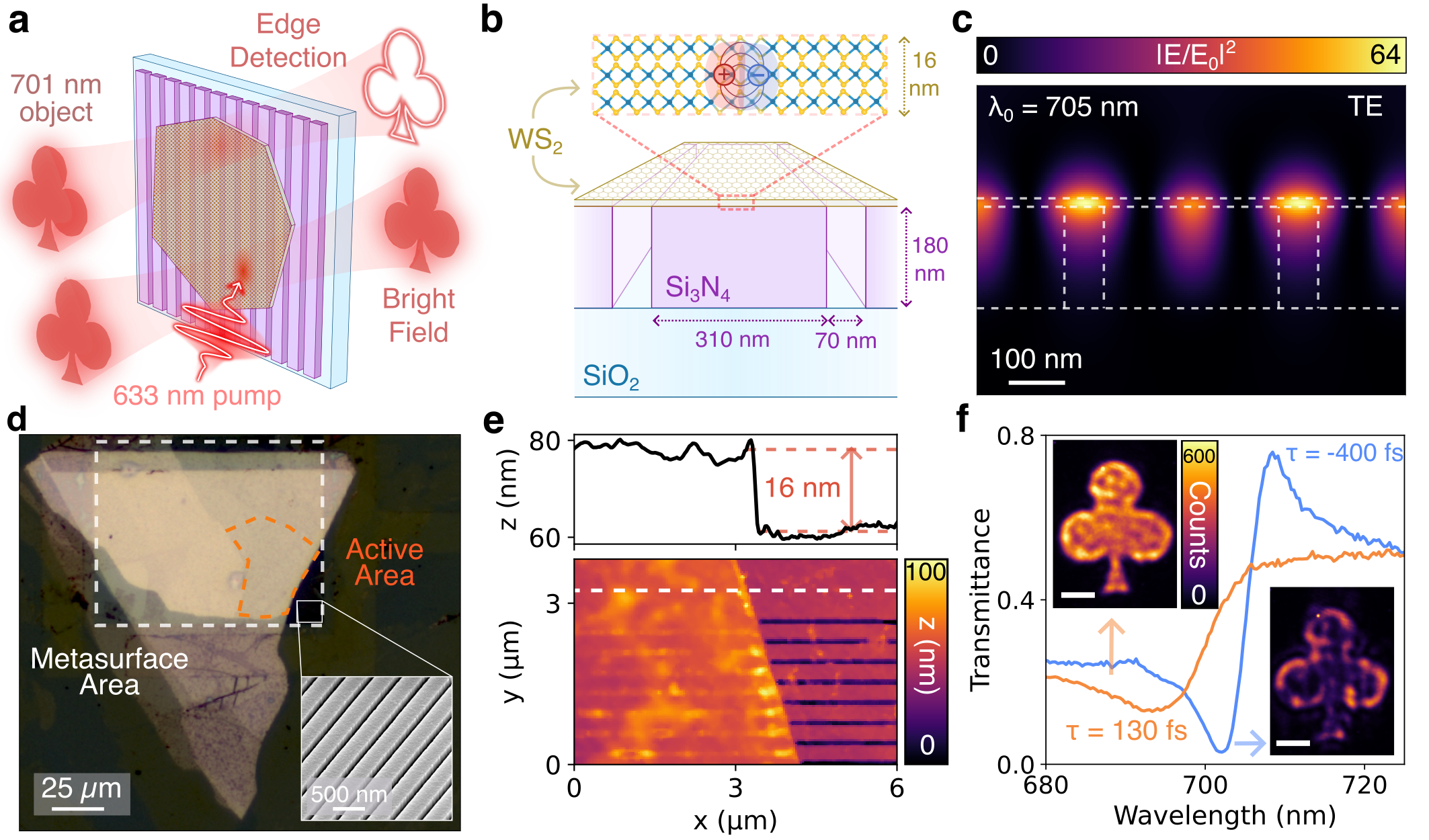

图 1：用于超表面图像处理的混合 TMDC-超表面器件。(a) 超表面工作原理示意：无泵浦时（上）非局域谐振响应提供角向滤波、实现边缘检测；光泵浦下（下）非局域性被削弱，恢复明场图像。(b) 调制器详细几何结构示意，插图为 16 nm WS₂ 层中的激子。(c) 自由空间波长 $\lambda_0 = 705$ nm 的 TE 偏振正入射波的电场强度增强分布，场主要局域在 WS₂ 层中，使器件响应对其折射率调制非常敏感。(d) 器件明场显微图像，显示超表面上方的二维材料薄片（插图：裸超表面的倾斜 SEM 图），红色标出 WS₂ 厚度均匀的有源区。(e) 下：器件边缘的 AFM 扫描，白色虚线为上方截面曲线的位置。(f) 泵浦下超表面的光谱响应，显示从边缘检测（蓝）到明场成像（橙）的超快切换；插图为 $\lambda = 705$ nm 处对应的实空间图像。

这套结构里有两个谐振，分工明确。

第一个谐振来自纳米梁支撑的导模谐振：它和远场的法布里–珀罗背景干涉，形成一个高 Q 值、线型不对称的 Fano 谐振。谐振位于 705 nm，透射极小值落在 701 nm——这个位置就是边缘检测的工作波长。正是这个谐振提供了做图像处理需要的非局域性：它的角向响应在 $k$ 空间呈抛物线型，对图像做二阶空间微分。

第二个谐振来自 WS₂ 的 A 激子，位置在 633 nm。作者刻意把两个谐振在光谱上分开，这不是随手为之：工作波长 705 nm 低于 WS₂ 的带隙，材料在这个波长的吸收只剩下微弱的缺陷诱导损耗，Fano 谐振才能逼近零透射——而”低 $k$ 被压到几乎不透”恰恰是边缘检测成立的前提。如果工作波长落在激子附近，强吸收会把谐振极小值抬起来，边缘检测也就无从谈起。

同时保留 WS₂ 的意义在于：它是整个器件的”可调旋钮”。图 1(c) 的电场分布显示，TE 偏振正入射、$\lambda_0 = 705$ nm 时，增强的电场主要集中在 WS₂ 层内。换句话说，谐振的绝大部分能量都在和这层二维材料相互作用，WS₂ 折射率哪怕变一点点，器件的透射谱和角向响应都会跟着变。二维材料的高折射率与强吸收，正是它能高效”改写”超表面谐振环境的原因。

设计上还有一处现实妥协值得说明。高 Q 谐振对 WS₂ 厚度和制备起伏极其敏感，一整片薄片的厚度并不处处均匀。因此作者只使用约 25 × 50 μm 那块厚度均匀的区域做边缘检测，并用原子力显微镜确认其厚度为 16 nm。这意味着目前的器件尺寸受限于转移工艺的均匀性，而不是光刻精度。

连续光泵浦：热效应把谐振推过工作波长

先用连续光做实验，可以看清”旋钮”到底转了多大角度。泵浦波长选在 405 nm，这是 WS₂ 吸收谱的峰值附近；圆形泵浦光斑直径 125 μm，比有源区更大，保证照明均匀。

泵浦做的事本质上是给 WS₂ 加热并注入载流子：A 激子随之红移，同时谱线展宽。对 705 nm 这个位置来说，激子红移使折射率的实部与虚部同时增大——前者移动谐振位置，后者增加损耗。于是整个器件的 Fano 谐振跟着红移并且变得圆钝。

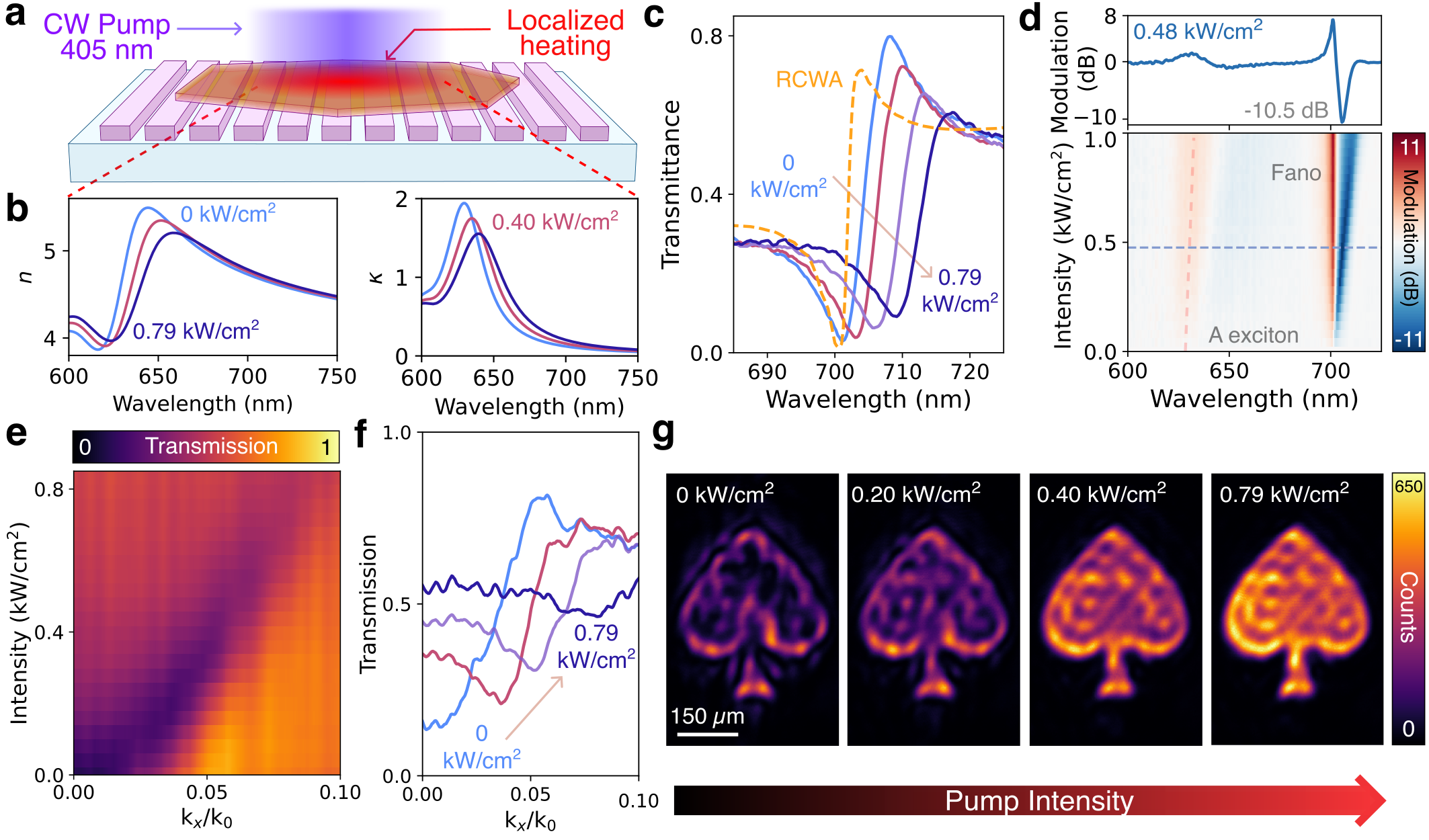

图 2：405 nm 连续光泵浦下混合 TMDC-超表面器件的可调性。(a) 连续泵浦下的调制机制示意：WS₂ 层高效吸收泵浦光并产生局域加热。(b) 由 Si₃N₄ 上裸 WS₂ 薄片反射谱提取的折射率变化：泵浦使激子红移，导致 705 nm 处折射率实部与虚部同时增大。(c) 正入射下超表面的透射谱，泵浦强度分别为 0（浅蓝）、0.20（红）、0.52（紫）与 0.79 kW/cm²（深蓝），黄色虚线为 RCWA 仿真谱。(d) 下：正入射谐振随泵浦强度的调制，蓝色虚线为上图截面位置；上：最大调制强度 0.48 kW/cm² 时的调制谱，达到 −10.5 dB。(e) 工作波长 701 nm 处、随泵浦功率变化的角向透射响应 $|t(k)|$。(f) 器件角向响应的透射曲线（(e) 的截面），显示非局域响应从抛物线型滤波器向均匀透射切换。(g) 投影到超表面上的铬靶标图像随泵浦强度增加从边缘检测过渡到明场成像；注意四幅图在 701 nm 处的色条与照明条件完全相同。

数字上看，这个过程相当干脆。未泵浦时，谐振极小值在 701 nm，而透射极大值在 708 nm；把泵浦强度加到 0.48 kW/cm²，谐振极小值刚好移过原来 708 nm 那个透射峰，同一波长处的强度变化达到

$$10\log_{10}\left(\frac{I_{P=0.48}}{I_{P=0}}\right) = -10.5\ \text{dB}$$

泵浦态与未泵浦态之间的绝对透射对比度约为 30%。

按前面算过的量级，0.48 kW/cm² 照在直径 125 μm 的光斑上，总功率只有约 59 mW——连续光调制只需要毫瓦级的泵浦功率，这一点对实际系统相当友好。

这里还有一个容易被忽略的细节：即使工作波长低于带隙，WS₂ 的缺陷诱导吸收仍然存在，谐振极小值只能降到 $T = 2.5%$，对应透射幅度 $|t| = \sqrt{T} = 16%$。换句话说，”零透射”是做不到的。论文指出这个残留透射并不妨碍边缘检测功能——真正决定成像模式的是角向响应的形状，而不是某个波长上的绝对透射率。

角向响应：从抛物线滤波到近乎均匀透射

要判断”运算本身”有没有被改写，只看正入射透射谱是不够的，必须去看角向响应 $|t(k)|$。作者用背焦面（back focal plane，BFP）成像直接测量了 701 nm 处不同泵浦强度下的角向透射曲线。

结果很直观：泵浦强度增大时，谐振整体移向更大的波矢——在 BFP 图上表现为一条近乎对角线的移动轨迹。相应地，角向透射曲线从抛物线型逐渐被”压平”：未泵浦时是强角向滤波（低 $k$ 被压得很低、高 $k$ 通过），到 0.79 kW/cm² 时变成 $|t| \approx 0.55$ 的近乎均匀响应，也就是说器件对所有空间频率几乎一视同仁。

对图像处理来说，这意味着运算本身变了。抛物线型传递函数对应二阶空间微分，输出的是边缘增强图；均匀传递函数不区分空间频率，输出的是普通透射图，也就是明场像。作者把一张铬靶标图像投影到器件上，随泵浦强度增加，图像从边缘检测连续过渡到明场——而且四张图的色条和照明条件完全相同，所以看到的差别确实来自器件传递函数的改变。

值得注意的是，这个器件只沿单一方向做空间微分，因此与之正交的边缘不会被增强。论文举的例子是：图案某条边在边缘检测模式下并不显现，而所有非正交方向的边缘都清晰可见。这是当前设计的一维限制，也是后面”扩展到二维”的出发点。

飞秒泵浦：130 fs 内改写非局域性

连续光实验揭示的是稳态行为，其中热效应占主导。要看清”真正的超快过程”，需要换成脉冲泵浦——用 633 nm、120 fs（FWHM）、1 kHz 的脉冲与 A 激子共振，让载流子直接被注入到激子态，再用电荷与晶格的响应时间去区分不同机制。

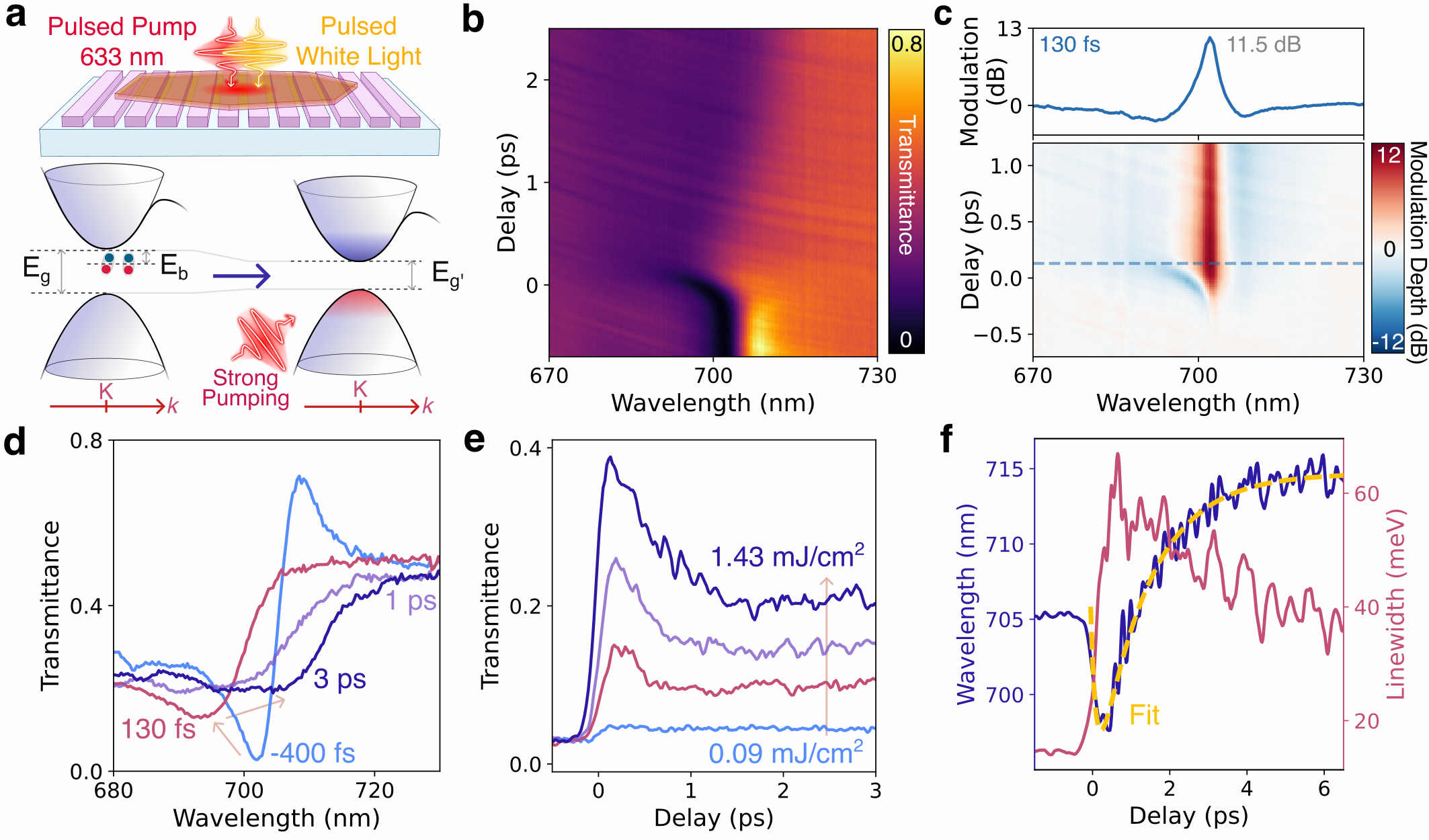

图 3：633 nm 脉冲激光泵浦下超表面的超快工作。(a) 与 A 激子共振的脉冲泵浦下的调制机制示意：WS₂ 层吸收泵浦光子，同时产生增强的屏蔽效应与等离子体诱导的带隙重整化（BGR）。(b) 超表面透射率随时间延迟的变化。(c) 下：光学谐振附近的调制随时间演化，蓝色水平虚线标出上图所用最大调制对应的延迟；上：器件在 $\Delta t = 130$ fs 达到的最大调制，$\lambda = 701$ nm 处调制深度 11.5 dB。(d) 若干延迟时刻下正入射的透射谱，显示谐振随时间演化。(e) 谐振极小值 701 nm 处的透射随时间演化，泵浦能量密度分别为 0.17、0.39、0.66 与 1.43 mJ/cm²。(f) Fano 谐振波长（蓝）与线宽（红）随时间演化：先出现屏蔽诱导的蓝移，随后出现等离子体诱导的红移，更晚延迟时谐振稳定为热效应造成的长寿命红移，黄色虚线为谐振光谱演化的拟合。

脉冲激发后的动力学可以分成三步。

第一步是蓝移。 泵浦光注入的大量载流子通过泡利阻塞（Pauli blocking）抑制激子吸收，使激子谐振能量升高，表现为谐振蓝移。这个贡献的幅度拟合为 $B_{pop} = 82 \pm 5$ meV，衰减时间 $\tau_{pop} = 1.77 \pm 0.05$ ps。

第二步是红移。 与此同时形成的电子—空穴等离子体使带隙收缩（bandgap renormalization，BGR），把谐振往低能推。拟合幅度 $R_{plasma} = -57 \pm 5$ meV，衰减时间 $\tau_{plasma} = 0.64 \pm 0.04$ ps。

第三步是热效应。 载流子把能量交给晶格后留下一个长寿命的红移常量 $C_{heat} = -26.57 \pm 0.07$ meV，这也是连续光实验里看到的那部分。

作者用双指数形式把三者统一描述：

$$\Delta E = R_{plasma} e^{-t/\tau_{plasma}} + B_{pop} e^{-t/\tau_{pop}} + C_{heat}$$

对成像来说，真正有用的不是能量移动本身，而是它带来的 Fano 线型变化。在激发后的最初 150 fs 内，谐振先蓝移并伴随强烈展宽：线宽从 15 meV 展宽到约 60 meV。由于 Fano 线型在工作波长 701 nm 处非常陡峭，谐振一丝蓝移就能让这里的透射率迅速抬升——最大能量密度下透过率在约 35% 的提升幅度内完成响应，时间常数 $\tau = 130$ fs，对应 11.5 dB 的调制深度。

谐振展宽这件事同样关键，而且可能比载流子的具体数值更值得注意：非局域性本身就是由高 Q、窄线宽的集体共振撑起来的。线宽从 15 meV 展宽到 60 meV，意味着共振的能量选择性被削弱，角向响应也随之被”抹平”，抛物线型滤波自然就站不住了。这就是”用激子改写非局域性”的物理含义——不是去挪动单元结构，而是让支撑非局域性的共振本身暂时变钝。

随后谐振沿 Fano 线型的浅翼红移，同一波长处的调制幅度降到约 25%；而只要泵浦重复频率不超过约 2.5 GHz，器件就能在下一个脉冲到来前冷却下来。

真实空间里看到的切换：边缘不变，内部变亮

把角向响应的变化落到图像上，是这篇论文最有说服力的部分。作者把探针光调至 701 nm，并把带宽压窄到 1 nm FWHM 以提高边缘检测质量，同时用泵浦—探测装置逐延迟记录图像。

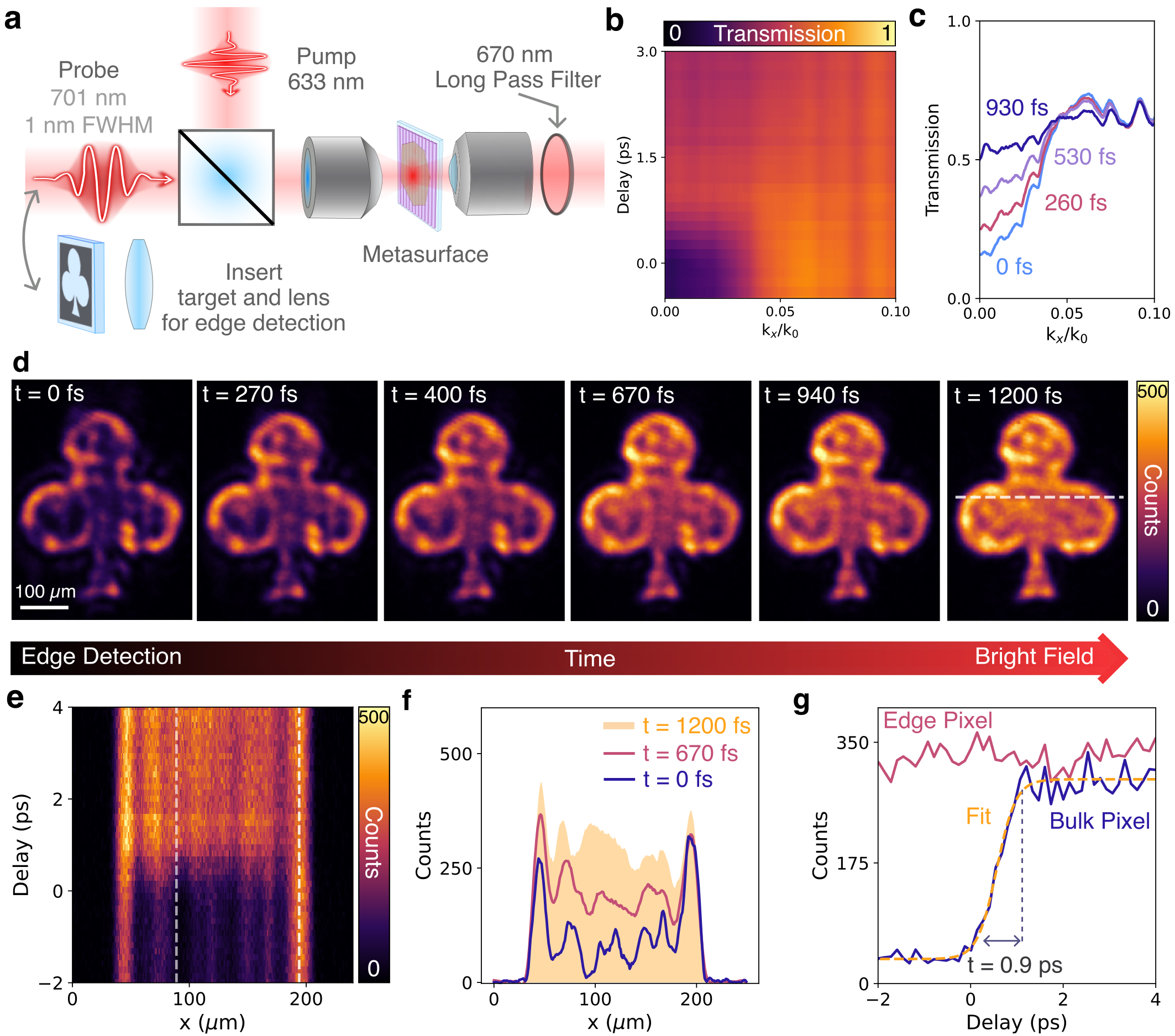

图 4：633 nm 脉冲激光照明下图像处理的超快控制。(a) 用于 BFP 与边缘检测测量的实验光路。(b) 泵浦下器件角向响应 $|t(k)|$ 随时间的演化，显示抛物线响应被超快压制并趋于均匀透射。(c) 多个延迟时刻的透射曲线（(b) 的截面），突出从抛物线型（边缘检测）到均匀型（明场）透射的转变。(d) 投影到超表面上的铬靶标图像的超快可调图像处理，显示随时间从边缘检测过渡到明场，(e) 中截线位置以白色虚线标出。(e) 截线随时间的演化：图像内部由暗变亮，边缘亮度基本不变；竖直直线标出 (g) 时间曲线所用中心像素。(f) 光泵浦前后的截线对比，突出从边缘检测到明场透射的转变。(g) 图像边缘像素与内部像素的时间演化，显示图像主体呈亚皮秒演化，而边缘保持稳定。

在 1.43 mJ/cm² 的泵浦能量密度下，BFP 测得的角向响应在不到 1 ps 内就从抛物线型变成 $t = 0.55$–$0.6$ 的近均匀透射。更细的像素级分析给出了一个很有意思的对比：图像内部的像素在与泵浦脉冲相关的时间常数 $0.91 \pm 0.09$ ps 内亮度增大到 6 倍，而边缘像素的亮度在泵浦后几乎不变。

这个”内部动、边缘不动”的组合恰好印证了机制：边缘对应高空间频率成分，无论器件处在边缘检测模式还是明场模式，它们的透射都差不多；而内部对应低空间频率成分，它们在边缘检测模式下被压制、在明场模式下被放过，所以泵浦一来就迅速变亮。用一句话概括：调制的对象是低空间频率，不是整幅图像的亮度。

这里有一个测量上的诚实说明：实空间测得的 0.91 ps 慢于光谱表征给出的 130 fs，原因不在器件，而在探测脉冲——1 nm 的光谱带宽把探针在时域上限制到约 0.73 ps（傅里叶变换极限）。

$$ \Delta\nu = \frac{c\ \Delta\lambda}{\lambda^{2}} = \frac{3.0\times10^{8} \times 1\times10^{-9}}{(701\times10^{-9})^{2}} \approx 6.1\times10^{11}\ \text{Hz},\qquad \tau \approx \frac{0.441}{\Delta\nu} \approx 0.72\ \text{ps} $$

这个换算与论文给出的 $\tau_{min} \approx 0.73$ ps 吻合。作者指出，如果改成在样品之后对探针滤波，就能既保留边缘检测的图像质量，又获得图 3 展示的 200 fs 以下动力学——也就是说，器件本身快得多，当前瓶颈在测量方案上。

另一个常被忽略的量是恢复时间。器件在 $396 \pm 23$ ps 内恢复到初始透射率的 90%，对应约 2.5 GHz 的工作带宽，比典型成像相机快若干数量级；而如果泵浦重复频率超过约 2.5 GHz，连续脉冲会在晶格完全冷却前到达，器件就过渡到类似连续泵浦的稳态调谐区间。这个带宽由激子谐振的热致红移决定，本质上是一条”热学性质的护栏”。

意义与展望

这项工作把”非局域超表面图像处理”从静态器件推进到可重构器件，而它的特别之处在于重构的层次：不是切换一个附加的可调元件，而是直接去调制支撑运算的那份非局域性。这也解释了为什么调制深度和切换速度可以同时做到 −10.5 dB（连续）/11.5 dB（脉冲）和 130 fs 量级——器件的两大要素（高 Q 集体共振、强场局域）本来就是为了让微弱扰动产生显著响应而设计的。

从机制验证走向实际应用，还有几条清晰的推进方向。

第一是从一维到二维。当前器件只沿单一方向做空间微分，与之正交的边缘得不到增强。论文指出，只要把角向传递函数改成各向同性的形式，二维边缘检测在原理上可以直接沿用同一套混合结构——这是一条明确、低风险的扩展路径。

第二是在空间与时间两个维度上同时做运算。器件已经具备亚皮秒响应，如果进一步设计光子和激子的联合响应，就有机会实现时空联合滤波，把”图像处理”扩展成”时空信息处理”。

第三是工作带宽与泵浦方式的工程折中。当前约 2.5 GHz 的恢复速度受限于晶格热弛豫，若用更弱的泵浦、更长寿命的载流子调控通道，或者改用可在更低能量密度下工作的材料组合，还有调整空间。

第四是器件尺度的现实边界。由于高 Q 谐振对二维材料的厚度均匀性很敏感，目前只有约 25 × 50 μm 的区域可稳定工作。要把器件做大，需要转移工艺在更大面积上控制厚度，或者寻找对厚度起伏更宽容的谐振设计。论文本身是 2026 年 9 月的预印本，这些结论尚待同行评议与独立验证，但它给出的机制链条——激子动力学改变折射率、折射率改变谐振、谐振的形状改变运算——已经相当完整。

参考资料

1. Bernardo S. Dias, Romain Tirole, Michele Guizzardi, Andrea Cordaro, Albert Polman, Andrea Alù, Jorik van de Groep, All-Optical Control over Nonlocality for Ultrafast Image Processing with an Excitonic Metasurface, arXiv:2609.22006. https://arxiv.org/abs/2609.22006
2. Andrea Cordaro, Hoyeong Kwon, Dimitrios Sounas, A. Femius Koenderink, Andrea Alù, Albert Polman, High-Index Dielectric Metasurfaces Performing Mathematical Operations, Nano Letters 19(12), 8418–8423 (2019). https://doi.org/10.1021/acs.nanolett.9b02477
3. Hoyeong Kwon, Dimitrios Sounas, Andrea Cordaro, Albert Polman, Andrea Alù, Nonlocal Metasurfaces for Optical Signal Processing, Physical Review Letters 121(17), 173004 (2018). https://doi.org/10.1103/PhysRevLett.121.173004
4. You Zhou, Hao Zheng, Ihor Kravchenko, Jason Valentine, Flat optics for image differentiation, Nature Photonics 14, 316–323 (2020). https://doi.org/10.1038/s41566-020-0591-3
5. Betül Munkhbat, Piotr Wróbel, Tomasz J. Antosiewicz, Timur O. Shegai, Optical Constants of Several Multilayer Transition Metal Dichalcogenides Measured by Spectroscopic Ellipsometry in the 300–1700 nm Range, ACS Photonics 9(7) (2022). https://doi.org/10.1021/acsphotonics.2c00433
6. Justin Peatross, Michael Ware, Physics of Light and Optics（BYU 开放教材，傅里叶光学、法布里–珀罗与相干性章节）. https://optics.byu.edu/textbook
