双折射原理：方解石为什么把一束光分成两束

方解石下的双影

把一块透明的方解石（冰洲石）放在一行字上，透过它看下去，一行字会变成清晰的两行。光没有被分解成颜色，也没有在表面反射出第二个像，而是在晶体内部被分成了两份，从两个略有差别的方向出射。17 世纪，惠更斯正是用椭球形子波解释了这个现象：在晶体内部，光的波面不再是球面，沿着不同方向传播的光速度不同。

对多数光学材料来说，”折射率”只是一个数：水约为 1.33，普通光学玻璃约 1.5，光在各向同性的介质中只有一个速度，与偏振方向无关。但有些材料的原子排列本身就带方向性，光沿不同方向传播、或者用不同的偏振方向去”看”，感受到的折射率并不相同。

本文要回答的问题是：一束光为什么会在晶体里分成两束，这两束光差在哪里，它们的差异又如何被做成了波片、偏振分束器和液晶像素。

一束光分成两束：o 光与 e 光

非偏振光射入双折射晶体后会分成两束：一束沿入射方向继续前进，另一束在晶体内部偏折；两束光的偏振方向互相垂直，离开晶体后又恢复成平行传播。这是”双影”的直接来源——两个像来自两束偏振方向不同的光。

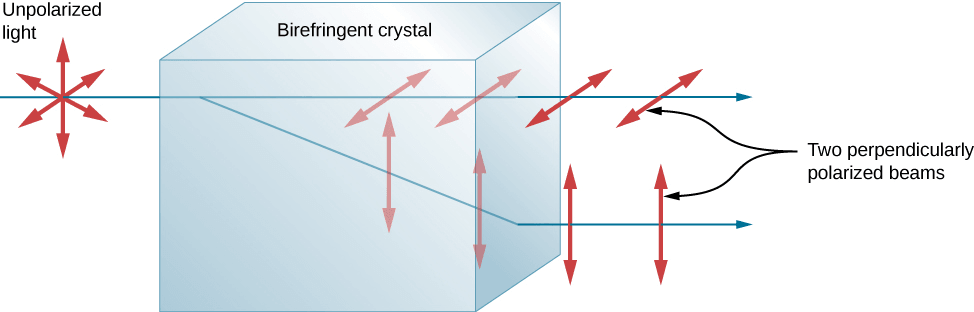

双折射晶体把非偏振光分成两束相互垂直偏振的光
图 1：非偏振光入射到双折射晶体后分成两束。一束在晶体内沿原方向前进，为水平偏振；另一束在晶体内偏折，为竖直偏振。两束光离开晶体后重新平行传播，图中标注为两束相互垂直偏振的光束。

习惯上，把在各传播方向上都用同一个折射率 $n_o$ 前进、能量流方向严格服从斯涅尔定律的那束光称为寻常光（ordinary ray，o 光），它对应晶体的寻常折射率 $n_o$；另一束称为非常光（extraordinary ray，e 光），它感受到的折射率记作 $n_e$。它们并不是两种不同的光，而是同一束入射光在两个正交偏振方向上的两个分量：o 光的电场垂直于光轴与波矢构成的平面，e 光的电场则落在这个平面内。

这里有一个容易被忽略的细节：e 光的波矢与能量流方向并不一致。晶体内波矢 $k$ 依然满足斯涅尔定律，但能量沿着坡印廷矢量 $S = E \times B/\mu_0$ 传播，而对于非常光，$S$ 与 $k$ 有一夹角。当光轴与晶体表面既不平行也不垂直时，即使光束垂直入射、波矢完全沿法线方向，e 光的能量流仍会斜着走，在晶体内部被横向挪开一段距离，出射后与 o 光平行。

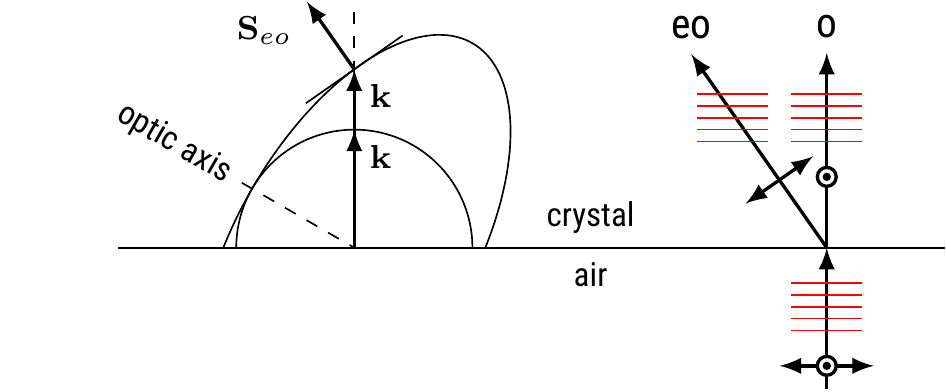

光轴倾斜时垂直入射的非常光仍会偏折
图 2：光轴相对晶体表面倾斜时，垂直入射到晶体表面的光分成两束。o 光的波矢 $k$ 与坡印廷矢量 $S$ 同向，沿法线直行；非常光的 $S$ 偏离 $k$，能量流方向发生偏折，出射后两束光平行。

正是这个”垂直入射也会分开”的性质，让双折射晶体可以直接做成光束位移器：一块按角度切好的方解石或钒酸钇（YVO₄）晶体，把一束光按偏振分成两束平行光。类似的几何关系被用于沃拉斯顿（Wollaston）棱镜和格兰–泰勒（Glan–Taylor）棱镜——它们把两个偏振分量推向不同方向，只让其中一个通过或分别引出，是激光实验中最常见的偏振分束器件。

折射率椭球：$n_o$、$n_e$ 与光轴

描述单轴晶体最方便的工具是折射率椭球。取三个主轴方向，分别标出光在电场沿该方向振动时感受到的折射率，就得到一张三维的椭球面；光沿任意方向 $k$ 传播时，垂直于 $k$ 的截面是一个椭圆，它的两个半轴长就给出该方向上两个偏振分量各自的折射率。对单轴晶体，椭球退化为旋转椭球，长轴方向就是光轴（optic axis）。

当传播方向与光轴夹角为 $\theta$ 时，非常光的折射率随角度连续变化：

$$n(\theta) = \frac{1}{\sqrt{\dfrac{\cos^2\theta}{n_o^2} + \dfrac{\sin^2\theta}{n_e^2}}}$$

这个式子说明两件事。当 $\theta \to 0$，即光沿光轴传播时，$n(\theta) \to n_o$，两个偏振分量看到同样的折射率，双折射”消失”，所以在光轴方向上看晶体与看玻璃没有区别。当 $\theta = 90°$，即光垂直于光轴传播时，$n(\theta) = n_e$，两个折射率之差达到最大值——这就是通常说的双折射量

$$\Delta n = |n_e - n_o|$$

不同材料的 $\Delta n$ 差别极大。方解石在 590 nm 处 $n_o = 1.658$、$n_e = 1.486$，$\Delta n \approx 0.172$；石英在 633 nm 处 $n_o = 1.54424$、$n_e = 1.55335$，$\Delta n \approx 0.0091$。前者约为后者的 19 倍。若 $n_e > n_o$（如石英），晶体称为正单轴；若 $n_e < n_o$（如方解石），则称为负单轴。两条折射率曲线都随波长缓慢变化，这也是双折射器件性能随波长漂移的根源。

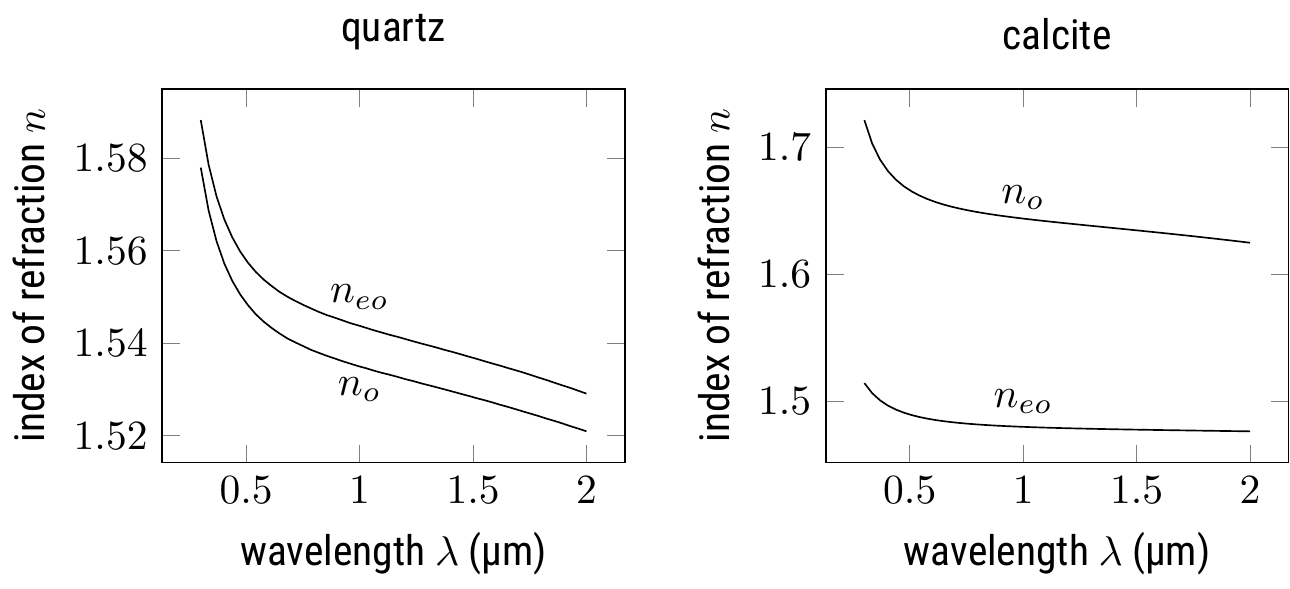

石英与方解石的 o 光、e 光折射率随波长变化
图 3：石英（左）与方解石（右）的折射率随波长变化。石英 $n_e > n_o$，为正单轴；方解石 $n_o > n_e$，为负单轴。两者曲线形状相近，但纵轴尺度相差近 20 倍，方解石的双折射量远大于石英。

表 1：石英与方解石的折射率与 $\lambda/4$ 波片厚度对比（波片厚度按 $d = \lambda/(4\Delta n)$ 计算，石英取 633 nm、方解石取 590 nm，来源见文末参考资料）

材料 单轴类型 $n_o$ $n_e$ $\Delta n$ $\lambda/4$ 波片厚度
石英 正单轴 1.544 24 1.553 35 0.009 1 约 17.4 μm（633 nm）
方解石 负单轴 1.658 1.486 0.172 约 0.86 μm（590 nm）

表 1 给出的两个厚度都小得难以想象：一颗头发的直径约为 70 μm，石英的 $\lambda/4$ 波片只有它的四分之一，方解石波片则比可见光波长还短。

相位延迟：从 $\Delta n$ 到波片

o 光与 e 光在同一块晶体里以不同的相速度前进，穿过厚度为 $d$ 的晶体后，两个偏振分量之间累积的相位差为

$$\delta = \frac{2\pi}{\lambda}\Delta n d$$

公式里可以读出三种用法。固定材料与波长时，$\Delta n d$ 决定延迟量（retardance）：它等价于两束光的光程差，单位可以用长度表示；厚度每增加一点，相位差就线性增加；由于相位是周期性的，同一块晶体可以对应相差整数个 $2\pi$ 的多级延迟。反过来，固定厚度时，延迟量随波长变化，这正是双折射滤波器与波片带宽限制的来源。

日常使用最广的是两种特例。让 $\delta = \pi/2$，即 $\Delta n d = \lambda/4$，就是四分之一波片（$\lambda/4$ 波片）：45° 入射的线偏振光被分解成两个振幅相等、相位相差 90° 的分量，合成为圆偏振光。让 $\delta = \pi$，即 $\Delta n d = \lambda/2$，就是二分之一波片（$\lambda/2$ 波片）：偏振方向关于快轴镜像翻转，若入射偏振与快轴成 45°，出射偏振方向正好旋转 90°。反过来，圆偏振光经过 $\lambda/4$ 波片又会变回线偏振。

把表 1 的数字代进去，就能看到材料选择为什么重要。方解石在 590 nm 做成 $\lambda/4$ 波片只需要

$$d = \frac{\lambda}{4\Delta n} = \frac{590\ \text{nm}}{4 \times 0.172} \approx 858\ \text{nm} \approx 0.86\ \mu\text{m}$$

而石英在 633 nm 需要

$$d = \frac{633\ \text{nm}}{4 \times 0.0091} \approx 17371\ \text{nm} \approx 17.4\ \mu\text{m}$$

两者相差约 20 倍。不到 1 μm 的方解石薄片在加工与夹持上都极难处理，稍有厚度误差就会累积出几十度的相位误差，因此实际器件更常用石英或云母；当必须使用强双折射材料时，会把极薄的双折射片贴在无（弱）双折射的玻璃基底上做机械支撑，这就是所谓零级波片。另一种做法是接受多级延迟，用厚度换加工余量：1 mm 厚的方解石在 590 nm 产生的延迟量约 0.172 mm，相当于约 292 个波长，相位精度对厚度极为敏感，温度变化引起的 $\Delta n$ 与厚度漂移会直接表现为延迟量漂移。

双折射从哪里来：应力、电场与人工结构

晶体结构本身不对称造成的双折射称为固有双折射，方解石、石英、铌酸锂以及激光晶体 Nd:YVO₄ 都属于这一类。但同一现象也可以被”外加”出来，只要所加的东西打破了材料原本的对称性：

  • 机械应力：有机玻璃、玻璃在受力后变为各向异性。把一块受挤压的透明塑料件放在两片正交偏振片之间，会看到彩色条纹，颜色随应力分布改变——这正是应力双折射（光弹效应）的可视化，也是玻璃退火质量与塑料件内应力的常用检测手段。
  • 强电场：在玻璃中施加电场同样可以诱导双折射，去掉电场后部分材料仍会保留被”冻结”的取向；这是电光调制器的基础。
  • 波导与光纤：纤芯椭圆、光刻不对称或弯曲应力都会让光纤的两个偏振模式速度不同，产生双折射与偏振模色散，保偏光纤正是用人工引入的强双折射把偏振态固定住。
  • 高分子取向：挤出、拉伸使分子链有序排列，塑料薄膜因此具有双折射，常见于偏振片与延迟膜。
  • 液晶：液晶分子取向决定其等效折射率的各向异性，加电压改变取向即改变相位延迟。

液晶显示把最后一条用到了极致。第 1 节提到，非偏振光经过偏振片后变成线偏振光；如果液晶层把偏振方向旋转 90°，光就能通过方向正交的第二片偏振片（像素点亮）；如果加电压使液晶分子重新排列，偏振方向不再旋转，光被第二片偏振片挡住（像素变暗）。

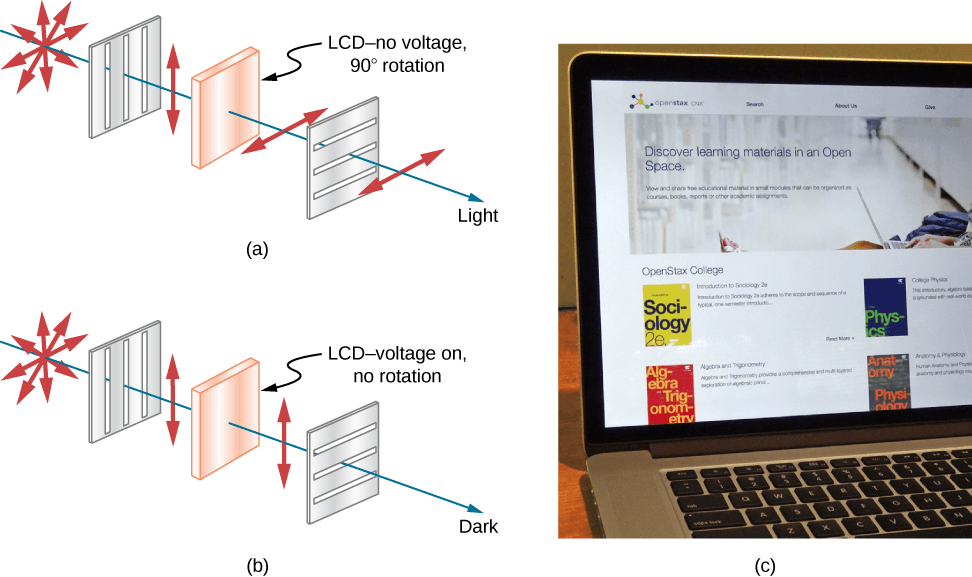

液晶加电压前后对偏振方向的旋转与液晶显示屏
图 4：(a) 液晶层把线偏振光的偏振方向旋转 90°，光通过与其正交的偏振片；(b) 加上电压后液晶分子重新排列，偏振方向不再旋转，光被正交偏振片挡住，该像素变暗；(c) 液晶显示屏的成像即由大量这样的可开关像素构成。

双折射也在生命组织中出现。角膜由规则排列的胶原纤维构成，正交偏振的两束光在其中的传播速度不同，慢轴与角膜基质胶原纤维的排列方向一致；这一现象最早由 Brewster 在 1815 年记录，体内测得的取向约在水平方向 25°（大致范围 −54° 至 90°）。由于角膜双折射会参与视网膜神经纤维层厚度测量的信号，又在圆锥角膜等情况下发生改变，偏振测量成为一种无需染色、不接触组织的结构读出方式。

什么时候看不到双折射

双折射并非”晶体里的光一定会分成两束”，它的出现有明确条件。

第一，传播方向不能沿光轴。沿光轴传播时两个偏振分量看到同一个折射率，晶体表现得像一块普通玻璃；只有传播方向与光轴成一定角度，分裂才会出现，并在垂直光轴时达到最大。

第二，分开的幅度取决于 $\Delta n$、晶体厚度与光轴相对表面的取向。方解石在 45° 入射、光轴垂直表面时，o 光的折射角为 $\arcsin(\sin 45°/1.658) \approx 25.24°$，而非常光按

$$\tan\theta_t = \frac{n_e \sin\theta_i}{n_o\sqrt{n_e^2 - \sin^2\theta_i}}$$

得到约 25.87°，两者只差 0.63°。要看到肉眼可辨的双影，就必须使用足够厚的晶体，或者选用 $\Delta n$ 更大的材料与更接近光轴垂直方向的切型。

第三，非常光的能量流方向不服从斯涅尔定律。设计光束位移器、偏振棱镜或做光线追迹时，如果只按波矢方向推算能量去向，就会得到错误的位置；这也是偏光显微镜与偏振测量中必须明确光轴取向的原因。

第四，延迟量对温度与波长敏感。温度改变会同时改变折射率与晶体厚度，波长改变会让同一块晶体对应不同的延迟级次，因此对相位精度要求高时，要么使用零级波片，要么对温度与工作波长做标定。若材料有三个不同的主折射率（云母、LBO 等双轴晶体），双折射的几何关系还需再引入第二个光轴，计算与器件设计都更复杂。
