文献解读 | 电调石墨烯—金属超表面：中红外透射调制与单芯片光谱仪（Advanced Science 2026）

论文简介

本文解读的是发表在 Advanced Science 13(33): e77550（2026）的论文 Electrically Tunable Graphene‐Metal Hybrid Metasurfaces for High‐Efficiency, Broadband Mid‐Infrared Transmission Modulation，作者为韩国科学技术院（KAIST）电气工程学院的 Heonhak Ha、Jinseok Kong、Junhyung Kim、Jiwon Kang 与 Min Seok Jang，论文开放获取，可点击 DOI 或 PMC 全文链接查看：

• DOI：https://doi.org/10.1002/advs.77550
• PMC 开放全文：https://pmc.ncbi.nlm.nih.gov/articles/PMC13542519/

一句话贡献：在一块 500 µm 厚的 CaF₂ 衬底上，把周期金栅、单层石墨烯与离子凝胶叠成三层结构，用“金属缝阵的电容”与“门控石墨烯的电感”组成一个可电调的并联 LC 共振，从而在透射模式下同时拿到 73.3% 的透射调制效率与 742 cm⁻¹ 的工作带宽，并进一步把这个可调透射谱当作多通道“光谱指纹”，数值演示了单像素中红外光谱仪。

为什么中红外“透射式”主动调制一直很难

中红外（mid-IR，约 2.5–25 µm）覆盖了几乎所有分子的振动指纹区，因此分子传感、热成像、自由空间通信都把这一波段当作主战场。要把中红外光“调起来”，超表面是很自然的选择：用亚波长结构控制振幅、相位与偏振。但主动（可电调、可重构）的超表面长期面临一个不对称的现状——好用的方案几乎都在反射式构型里。

原因不只是工艺，而是散射通道的数目不同。反射式器件通常在单端口工作：入射波要么被吸收，要么耦合回反射方向，设计者只要盯住一个通道的阻抗匹配。而透射式器件必须同时管住前向和后向两个辐射口，多端口散射的约束立刻变多，调制深度和带宽往往只能二选一地牺牲。再加上石墨烯只有原子级厚度，光与物质的相互作用天生很弱，所以常见做法是在它周围堆一层类法布里—珀罗（Fabry–Pérot）腔，把共振“叠”在石墨烯上换取吸收增强。

这套反射式方案确实有效，代价却落在系统层面：需要体块的分束光路、数值孔径被压低，而且很难与焦平面探测器阵列、面发射激光器这类片上元件做单片集成。已有工作里，石墨烯红外调制器多采用“金属反射镜—介质层—各向异性天线层”的类法布里—珀罗结构，靠导模共振之类的窄带共振放大石墨烯的电吸收，调制能力很强，但工作带宽通常很窄，且必须依赖反射式光路。

于是这篇论文的问题就变得非常具体：在只有单层石墨烯、并且强制工作在透射模式的前提下，能不能同时做高调制效率和宽工作带宽？ 作者的答案是把共振的来源换掉——不用石墨烯自身的等离激元共振，而是让结构电容与门控后的石墨烯电感凑成一个并联 LC 共振，让石墨烯去“抵消”金属缝阵的电容响应。

器件结构：一层金栅、一层石墨烯、一层离子凝胶

器件从下到上是三层功能层：500 µm 厚的 CaF₂ 衬底（在可见到中红外透明，低到大约 800 cm⁻¹ 才开始有明显衬底损耗）、周期金栅、单层石墨烯，最上面再旋涂 2.98 µm 厚的离子凝胶 [BMIM][PF₆] 作栅介质。金栅用热蒸发加电子束光刻制备，周期 $p$ 在 1–5 µm 之间可调，缝宽 $g$ 在 50–150 nm 之间可调，金层厚度固定为 10 nm（另加 2 nm 钛粘附层）——这已经是该工艺下能稳定做出来的最薄金层，也正是把金属栅做成“纯电容”而不是电感的前提。

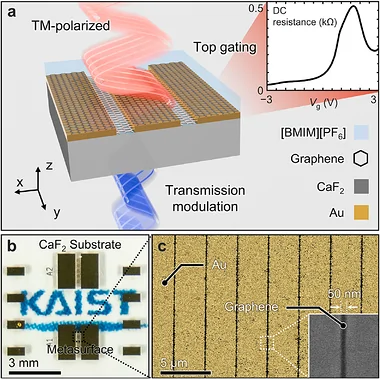

图 1：(a) 主动透射调制超表面的结构示意：器件由 500 µm 厚 CaF₂ 衬底、周期金栅（高 10 nm，另有 2 nm 厚 Ti 粘附层）、转移的石墨烯层与旋涂的离子凝胶组成，栅压 $V_g$ 通过离子凝胶施加；插图给出石墨烯直流电阻随 $V_g$ 的变化，说明离子凝胶门控有效。(b) 制备器件的俯视图，标尺 3 mm。(c) 器件俯视伪彩色 SEM 图（$p = 3$ µm、$g = 50$ nm），插图为图案放大，标尺 5 µm。

石墨烯用化学气相沉积（CVD）生长后湿法转移到图案上，同时覆盖金条与缝区裸露的衬底。最上面那层离子凝胶是“透明电极”的替代品：它让栅压均匀作用在石墨烯上，把石墨烯的费米能级从电荷中性点附近推到高掺杂区。论文测到电荷中性点在 +0.5 至 +1.5 V 之间（说明零偏压时石墨烯已经是 p 型掺杂），光学测量时把栅压从电荷中性点附近的 +0.75 V 扫到 −3 V，对应的费米能级 $E_F$ 从 0.18 eV 变到 0.87 eV。

整个器件在红外显微镜耦合的傅里叶变换红外光谱仪（FTIR）上做透射测量，显微镜数值孔径 NA = 0.71（对应约 45° 的收集角），并分别用两正交线偏振光测量。这一步很关键：后面的调制效应只在电场垂直栅线的 TM 偏振下出现。

工作原理：电容性金属与电感性石墨烯的并联 LC 共振

理解这个器件，可以先只看金属缝阵。TM 偏振（transverse magnetic，横磁偏振）光的电场垂直于金条、跨过窄缝振荡，电荷被迫在缝两侧堆积，于是缝区表现为一个电容器：光场在这里以位移电流的形式通过，金属栅整体呈电容性，对应一个电容性表面导纳 $Y_C$。与之相对，TE 偏振（transverse electric，横电偏振）的电场平行于金条，不跨缝振荡，也就点不亮这个电容响应。

石墨烯做的事与其说是“吸收”，不如说是提供了一条新的电流通道。当栅压把费米能级推高，石墨烯载流子浓度增加，它的光学电导由带内（intraband）Drude 型自由载流子响应主导：

$$\sigma_\mathrm{Gr}(\omega) \approx \sigma_\mathrm{intra}(\omega) = \frac{e^2 E_F}{\pi\hbar^2(\Gamma - i\omega)}$$

其中 $\Gamma$ 是载流子散射率。当 $2|E_F| \gg \hbar\omega$ 时，带间跃迁被 Pauli 阻塞抑制，石墨烯在中红外波段就近似成一个纯电感的响应——这条感性电流与电容性位移电流反相，两者叠加后会把总导纳压下来。把金属与石墨烯的响应写成电路形式，器件的等效表面导纳为

$$Y_s = \left[\frac{1}{Y_L + Y_C} + Y_{Gr}\right]^{-1} \simeq Y_C + Y_{Gr} \simeq -\frac{p}{i\omega C_c} + \frac{p}{g}\sigma_\mathrm{Gr}$$

近似成立的条件是 $h \ll g, \lambda_0$ 与 $g \ll p$：此时金层自身的磁电感与缝电容都可以忽略，金属栅等效为电容 $C_c$，石墨烯贡献一个与它并联的电感。当 $|Y_C| = |Y_{Gr}|$ 时，并联 LC 共振发生，$|Y_s|$ 取极小值。而透射系数由

$$t_s = \frac{2Y_\mathrm{Sup}}{Y_\mathrm{Sup} + Y_\mathrm{Sub} + Y_s}$$

给出：$|Y_s|$ 越小，透过率越高。论文给出的例子是，$p = 3$ µm、$E_F = 0.87$ eV 时共振落在 $\omega_0 = 1066$ cm⁻¹，$|Y_s|$ 降到电荷中性点时的 60%，对应透过率提升约 2.8 倍。图 2 把实测光谱、等效电路计算结果与场分布放在一起：非共振态下入射波被电容性金栅压制，进入共振态后金栅与石墨烯之间的电流被抑制，入射波“几乎没感觉到”这层超表面，于是透射增强。

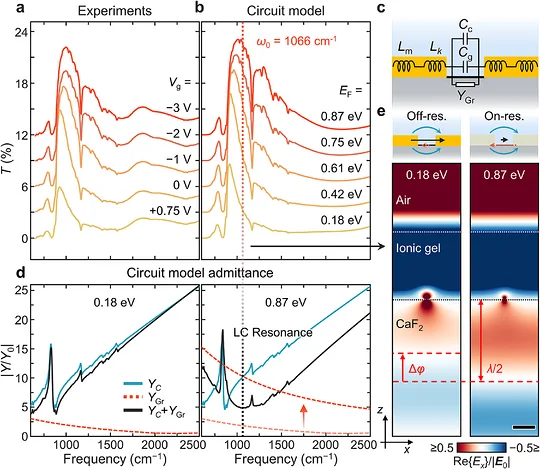

图 2：(a) 实测与 (b) 计算的透射光谱（$p = 3$ µm、$g = 50$ nm，TM 偏振光），栅压从 −3 V（$E_F = 0.87$ eV）扫到 +0.75 V（电荷中性点，0.18 eV）。(c) 等效电路模型示意。(d) 归一化导纳幅值 $|Y/Y_0|$：电容性金属天线（$Y_C$，浅蓝）、石墨烯层（$Y_{Gr}$，红色虚线）及两者之和（黑色），分别对应电荷中性点与 $E_F = 0.87$ eV；黑色虚线标出 $|Y_C|$ 与 $|Y_{Gr}|$ 的交点，即 $\omega_0 = 1066$ cm⁻¹ 处的并联 LC 共振。(e) $\omega_0 = 1066$ cm⁻¹ 处的有效电流流向示意（上排）与归一化电场 $\mathrm{Re}{E_x}/|E_0|$ 的截面分布（下排），左列为非共振态（电荷中性点，0.18 eV），右列为共振态（$E_F = 0.87$ eV），标尺 1 µm。

这里有一个值得强调的区分：本文的机制不是石墨烯等离激元。论文自己核对过，当缝宽为 50 nm 时，石墨烯等离激元共振落在 3202 cm⁻¹ 附近，对本文关注的频谱区间贡献很小；换句话说，器件不靠等离激元的强局域场，而是靠“结构电容 + 门控电感”的电路式共振，这也解释了它为什么不那么挑石墨烯质量、并且带宽能做得更宽。

表 1：本文机制与常见石墨烯等离激元调制路线的对比（依据论文正文与等效电路分析整理）。

对比项	常规石墨烯等离激元/窄带共振路线	本文的并联 LC 共振路线
共振来源	石墨烯等离激元或导模共振等窄带共振	金属缝阵电容与门控石墨烯电感构成的并联 LC 共振
对石墨烯质量	敏感（等离激元寿命依赖迁移率与结构）	相对不敏感（导纳抵消，不依赖等离激元寿命）
带宽表现	窄带，需精确对准共振	论文实测 742–1949 cm⁻¹（随几何参数变化）
光路构型	多为反射式（金属反射镜—介质层—天线层）	透射式，便于与片上探测器/光源集成
调制手段	栅压改变等离激元共振条件	栅压改变费米能级，从而改变 $Y_{Gr}$ 的大小

把数字代进去：三条可复核的量级检查

论文的定量结论比较密集，这里挑三组数字做代入核对，确认它们彼此自洽。

第一组是能量尺度。工作频率 $\omega = 1265$ cm⁻¹ 换算成光子能量为

$$\hbar\omega = \frac{1265\ \mathrm{cm^{-1}}}{8065.5\ \mathrm{cm^{-1}/eV}} \approx 0.157\ \mathrm{eV}$$

与论文给出的 0.157 eV 一致。此时 $2|E_F| = 1.74$ eV，比光子能量高一个数量级，Pauli 阻塞条件 $2|E_F| \gg \hbar\omega$ 成立——这正是可以把石墨烯当成“纯电感”的前提。

第二组是调制效率的定义。论文给的最大效率出现在 $T_\mathrm{max} = 5.3%$、$T_\mathrm{min} = 1.4%$ 处，代入 $\eta_T = 1 - T_\mathrm{min}/T_\mathrm{max}$ 得 73.6%，与摘要中的 73.3% 相差 0.3 个百分点；差值来自读数只保留了两位有效数字（按 73.3% 反推，$T_\mathrm{min}/T_\mathrm{max}$ 应约为 0.267）。同一表格中 $p = 1$ µm 器件的绝对透射差 $\Delta T = 38.9% - 21.8% = 17.1%$ 与论文报告值完全一致。

第三组是载流子浓度与薄层电导的量级检查。用石墨烯的线性色散关系 $E_F = \hbar v_F k_F$（取 $v_F = 1.0\times10^6$ m/s），$E_F = 0.87$ eV 对应 $k_F \approx 1.32\times10^9$ m⁻¹、载流子浓度 $n = k_F^2/\pi \approx 5.6\times10^{13}$ cm⁻²——属于离子凝胶门控才能达到的高掺杂水平。再用论文拟合的迁移率 $\mu = 115$ cm²/(V·s) 估算薄层电导 $\sigma = en\mu \approx 1.0$ mS/sq，即方块电阻约 1 kΩ，与离子凝胶门控石墨烯器件的常见量级相符。三组检查都不改变论文结论，只说明其内部数字关系自洽。

几何参数怎么选：效率、带宽与绝对透射差的三方权衡

并联 LC 共振的成立条件依赖结构电容与石墨烯电感的相对大小，所以改变金栅的几何参数就等于搬动共振点。论文系统扫描了周期 $p$（固定 $g = 50$ nm）与缝宽 $g$（固定 $p = 3$ µm）两组器件，结论可以概括成三条趋势。

第一，周期越小，开口率 $g/p$ 越大，背景透射整体抬高；同时金属栅的电容 $C_c$ 变小，石墨烯电感相对变强，并联 LC 共振随之上移——在 $V_g = -3$ V（$E_F = 0.87$ eV）下，透射峰从 $p = 5$ µm 时的 960 cm⁻¹ 蓝移到 $p = 1$ µm 时的 1529 cm⁻¹。由于低费米能级一侧的透射峰几乎被钉在 870 cm⁻¹ 附近，两侧峰位的分离度直接决定了工作带宽：随周期减小，工作带宽由 629 cm⁻¹ 增加到 1949 cm⁻¹。

第二，带宽变宽并不等于处处更好。开口率提高会同时抬升背景透射，压低 $T_\mathrm{min}$ 与 $T_\mathrm{max}$ 的相对反差，因此平均调制效率下降。论文明确把这一点写成设计权衡：如果追求最高的相对调制效率，就选 $p = 3$ µm、$g = 50$ nm；如果更看重“透射变化量”与带宽，就选 $p = 1$ µm、$g = 50$ nm。

第三，缝宽的作用方向相似但幅度更小。缝宽增大同样提高整体透射，缝宽减小则让透射峰蓝移、调制带展宽——因为共面电容 $C_c$ 只随 $1/g$ 对数增长，而石墨烯的贡献 $Y_{Gr}$ 近似按 $p/g$ 线性增强，缝越窄，石墨烯的相对权重越大。

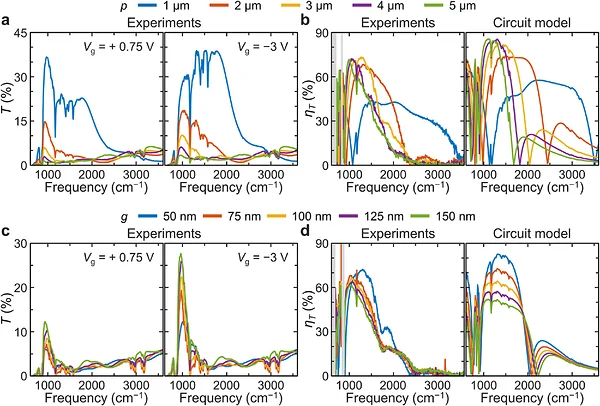

图 3：(a) 周期 1–5 µm、缝宽固定 50 nm 的器件在 $V_g = +0.75$ V（左）与 −3 V（右）下的实测透射光谱。(b) 由 $V_g = +0.75$ V（$E_F = 0.18$ eV）与 −3 V（$E_F = 0.87$ eV）光谱算出的透射调制效率 $\eta_T$ 随频率的变化，左为实测、右为仿真。(c) 缝宽 50–150 nm、周期固定 3 µm 的器件在两种栅压下的实测透射光谱。(d) 对应缝宽扫描的调制效率 $\eta_T$（左实测、右仿真）。灰色阴影区表示 $T_\mathrm{max}$ 接近零、数据无意义而被遮蔽的区间。

表 2：论文中两种代表性器件几何的参数与指标对照（数据取自论文正文与图 3）。

器件几何	峰值调制效率 $\eta_T$	工作带宽	峰值附近的透射读数	绝对透射差 $\Delta T$	适合的场景
$p = 3$ µm、$g = 50$ nm	73.3%	742 cm⁻¹	$T_\mathrm{max} = 5.3%$、$T_\mathrm{min} = 1.4%$（1265 cm⁻¹）	约 3.9 个百分点	追求相对调制深度、信号本来就强的场合
$p = 1$ µm、$g = 50$ nm	44%	1949 cm⁻¹	$T_\mathrm{max} = 38.9%$、$T_\mathrm{min} = 21.8%$（1530 cm⁻¹）	17.1 个百分点	追求高透过率、宽带宽与较大绝对变化的场合

单芯片光谱仪：把可调透射变成光谱指纹

如果一台器件能提供多组互不相同、且随电压连续变化的透射曲线，那么测到的光强序列就携带了入射光谱的信息。论文把这一点推到了单像素：不再像传统片上光谱仪那样用空间上排开的多通道滤光片，而是用同一个像素、在不同费米能级下测量。

数学形式很直接。设未知入射光谱为 $\Phi(\omega)$，在某个费米能级 $E_{F_k}$ 下探测器测到的强度是透射谱与入射谱的内积：

$$I(E_{F_k}) = \int_{\omega_\mathrm{min}}^{\omega_\mathrm{max}} T(E_{F_k}, \omega)\ \Phi(\omega)\ \mathrm{d}\omega$$

离散化后写成矩阵形式 $I_{M\times1} = T_{M\times N}\Phi_{N\times1}$。论文取频率步长 1 cm⁻¹、费米能级步长 0.01 eV，在 1200–2400 cm⁻¹ 与 0.1–1.0 eV 范围内得到 $M = 91$ 个测量通道、$N = 1201$ 个光谱点。这里 $N \gg M$，方程组严重欠定，直接求逆得不到唯一解，于是论文引入压缩感知（compressed sensing）的正则化目标：在满足 $0 \le \Phi \le 1$ 的前提下最小化

$$\left|I - T\Phi\right|_2 + \sum_i \left(\alpha_i \left|\Phi_i\right|_1 + \beta_i \left|D_1\Phi_i\right|_1 + \gamma_i \left|D_2\Phi_i\right|_2\right)$$

其中 $D_1$、$D_2$ 是一阶与二阶微分算子，用来约束解的稀疏性与平滑性；解被拆成窄带与宽带两个分量，六个正则权重由遗传算法寻优，最终用 CVX 求解。重建质量用保真度 $F(\Phi_0,\Phi) = |\Phi_0\cdot\Phi| / (|\Phi_0|_2|\Phi|_2)$ 衡量。

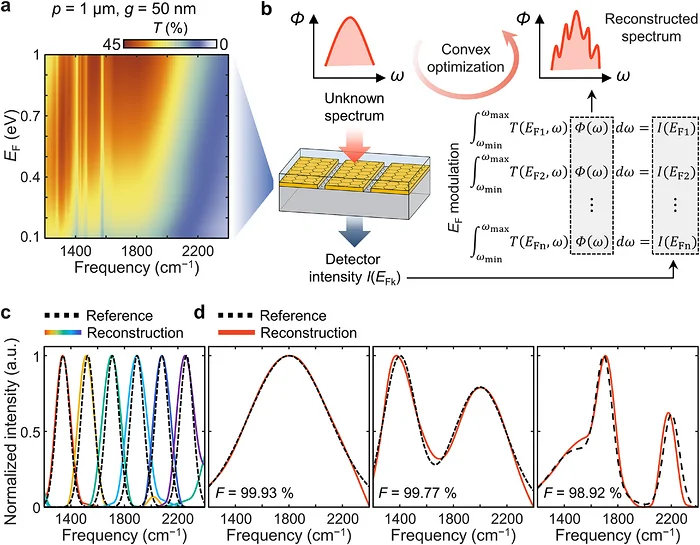

图 4：(a) 优化器件（$p = 1$ µm、$g = 50$ nm、$\Gamma = 0.066$ eV）的透射矩阵 $T$。(b) 基于压缩传感理论、利用石墨烯费米能级调制的光谱重构流程示意。(c) 标准差 50 cm⁻¹ 的窄带高斯光谱在若干中心频率下的重构结果，黑色点线为参考光谱、彩色实线为重构光谱。(d) 由多个高斯光谱组成的宽带与复杂信号的参考光谱（黑色虚线）与重构光谱（红色实线）。

加入 0.5% 加性高斯白噪声、取 200 次独立试验的中位结果后，大部分频段的保真度高于 98%，即便在最边缘的 2400 cm⁻¹ 处仍有 97.2%。宽带与多峰复杂信号的形状也能被重建出来。需要说明的是，这一部分是数值演示：透射矩阵由严格耦合波分析（RCWA，rigorous coupled-wave analysis）计算得到，重构依赖已知的基向量集合，并不是已经做出来的实测光谱仪。

意义与展望

这项工作给出的最有价值的一点，是把“主动中红外超表面”的设计自由度从材料共振搬到了电路参数上：电容来自可光刻的金属缝阵，电感来自可电调的石墨烯载流子，二者一经解耦，调制效率与带宽就不再是同一个旋钮上的两端，而是可以用几何参数分别调配。对需要在透射光路里做动态滤光、调制或光谱分析的场景，这意味着更短的片上光路和更灵活的器件选择。

从原理验证走向实际应用，还有几条明确的方向。其一是速度：当前器件靠离子凝胶门控，调制速度在数十秒量级，受离子迁移限制；作者指出改用高 k 固体栅介质可以在保持高效率的同时摆脱这一约束，并把工作频段向长波红外推进。其二是偏振无关：目前只在 TM 偏振下有效，把一维金栅换成二维十字栅结构即可实现偏振无关调制。其三是功能扩展：透射与反射两个通道的辐射耦合若继续优化，还有望在提高效率的同时独立控制透射的相位与振幅。

模型本身也有清晰的适用边界：等效电路把超表面当成一层极薄的均匀导纳层（$h = 10$ nm 远小于波长），忽略了金栅的磁电感与缝电容；实验与计算在 2000 cm⁻¹ 以上出现偏差，源于高数值孔径物镜带来的大角度范围平均以及离子凝胶中的波导模式。这些偏差已在论文中交代，不影响主频段的结论。就中红外主动器件而言，本文把“透射式也能兼顾效率与带宽”变成了一个有电路图像支撑的可行性问题，而不再只是一次材料层面的尝试。
