文献解读 | 芯片集成超表面单光子斯格明子源：NV 与 GeV 色心如何在室温下发出拓扑结构单光子（Nature Communications 2026）

论文简介

本文解读的是发表于 Nature Communications 17: 8567（2026）的论文 Chip-integrated metasurface-enabled single-photon skyrmion sources，原文开放获取，可点击 DOI 或 PMC 全文链接查看：

• DOI：https://doi.org/10.1038/s41467-026-75516-5
• 开放全文：https://pmc.ncbi.nlm.nih.gov/articles/PMC13483359/

作者为 Xujing Liu、Yinhui Kan、Shailesh Kumar、Sergey I. Bozhevolnyi 等，主体工作在丹麦南丹麦大学纳米光学中心完成，并联合哥本哈根大学尼尔斯·玻尔研究所、俄罗斯科学院 Vereshchagin 高压物理研究所与法国图尔大学 GREMAN 实验室。论文的一句话说清楚：把金刚石中的单个色心与一块介质超表面直接集成，用色心激发的表面等离激元做中间通道，在芯片上于室温、无外磁场条件下发出带有斯格明子（skyrmion）拓扑纹理的单光子。

这里的”斯格明子”不是磁学里那个自旋涡旋，而是拓扑概念在光学中的延伸：一束光的横截面上，偏振矢量从中心到边缘逐点转动，像把整个球面”裹”了一层。球面指的是描述偏振状态的庞加莱球（Poincaré sphere），当偏振矢量在该球上覆盖一次完整的立体角，这束光就携带一个整数的斯格明子数 $N_\text{sk}$。论文的实验对象有两类：纳米金刚石中的氮空位（nitrogen-vacancy，NV）色心与锗空位（germanium-vacancy，GeV）色心。

为什么要把超表面接到色心旁边

先看矛盾在哪里。产生结构光通常靠宏观光路上的器件：空间光调制器、q 板、涡旋波片，它们需要一处能容纳波长尺度的平面来逐点安排相位。固态量子发射体（quantum emitter，QE）的问题恰恰相反——它的发光区域只有纳米量级，几乎没有”桌面”可以摆放相位元件。于是论文换了一个思路：既然发射体本身太小，就让它的辐射先变成一种能自主铺开的东西。

这个”能自主铺开”的通道就是表面等离激元极化激元（surface plasmon polariton，SPP）：在介质—金属界面上传播的表面电磁波。论文的结构是 150 nm 银膜 + 20 nm 二氧化硅间隔层，色心就贴在间隔层上，其辐射电偶极子主要垂直于表面，恰好能高效激发沿界面径向向外扩散的 SPP。SPP 一扩散，纳米尺度的发光就被”摊开”到超表面的整体尺寸上，超原子再把它耦合回自由空间。这套结构与以往”外部自由空间光入射超表面、由超表面整形”的路线不同：光源就在器件内部，超表面处理的是发射体自己激发的近场。

接下来是分工问题：一块平面超表面如何同时决定发射光子的自旋与轨道角动量？论文把两件事拆开：

• 自旋角动量（spin angular momentum，SAM）由超原子手性决定。超原子是相对 SPP 传播方向偏转 $\pm45^\circ$ 的 L 形结构，两类手性相反的超原子分别把 SPP 耦合为右旋圆偏振（right-circularly polarized，RCP）与左旋圆偏振（left-circularly polarized，LCP）发射。
• 轨道角动量（orbital angular momentum，OAM）由超原子的排布轨迹决定。把超原子沿螺旋或同心路径摆放，就能让出射波前带上方位角相位。拓扑荷遵循自旋—轨道关系 $\ell_{R(L)} = m \pm 1$（$m$ 为螺旋臂数）；径向指数 $p$ 则由交替使用两类手性超原子的同心轨迹条数决定，增加轨迹条数会在振幅中引入额外的径向节点。

把两类超原子的空间模式与偏振模式叠起来，就得到一对正交的”自旋—轨道矢量态”，它们构成高阶庞加莱球（higher-order Poincaré sphere，HOPS）的两个极点；极点之间的叠加相位决定最终斯格明子的走向。

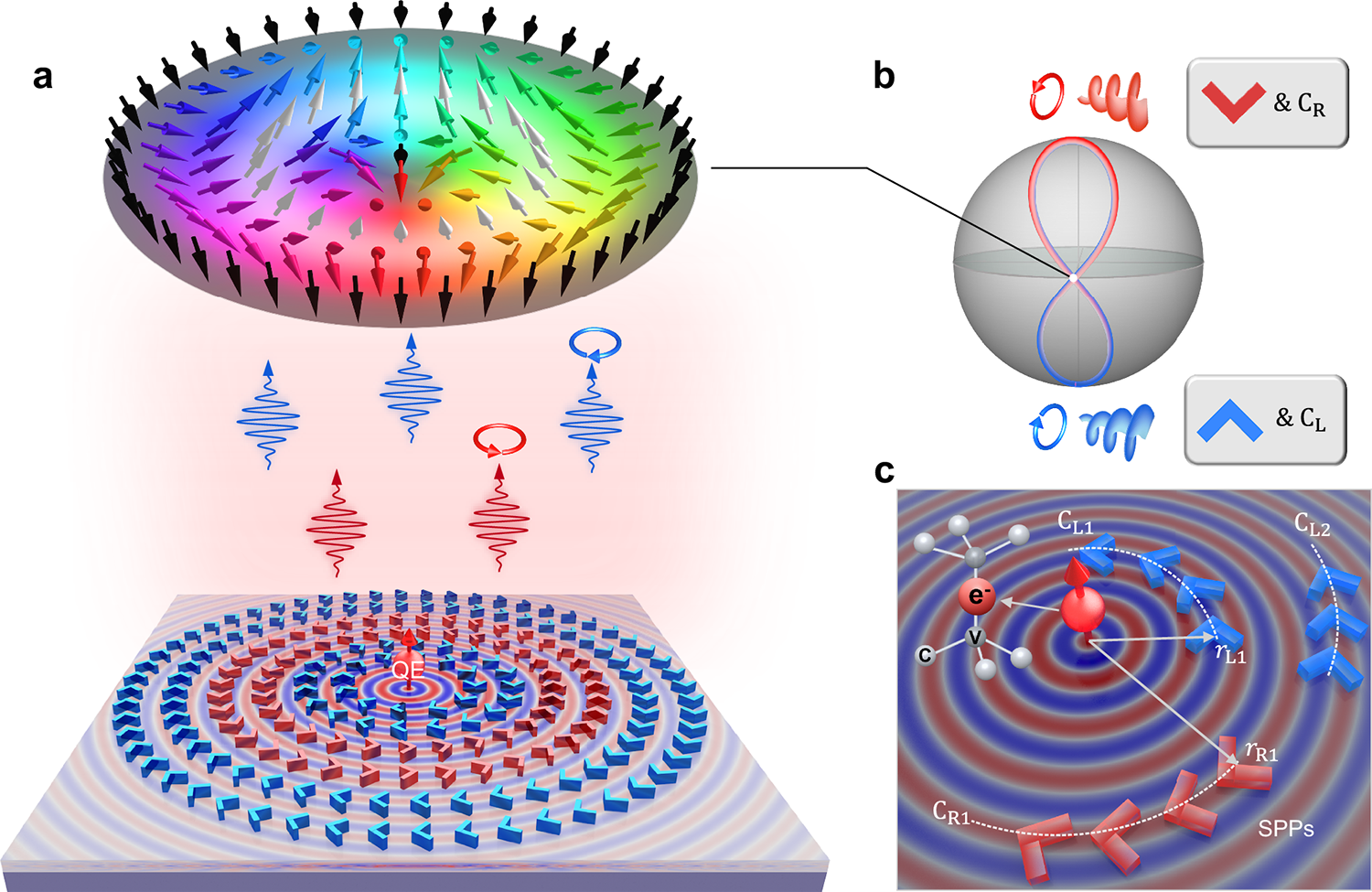

图 1：芯片集成超表面—量子发射体（metaQE）单光子斯格明子发射的设计示意。(a) metaQE 发射带斯格明子链纹理的单光子：纳米尺度量子发射体（QE）的空间受限由 QE 激发的表面等离激元（SPP）打开，SPP 再被片上超表面耦合到自由空间，形成具有斯格明子拓扑的辐射；箭头表示斯托克斯矢量，用于整体呈现斯格明子纹理。(b) 经专门设计的超表面后，光子发射具有正交的空间模式与偏振模式，构成一对自旋—轨道矢量态，可用高阶庞加莱球（HOPS）表示。(c) 设计原理：超原子的手性决定自旋角动量（SAM），超原子的方位排列 $C_{R(L)}^n$ 决定空间模式与轨道角动量（OAM）；QE 的辐射电偶极子主要垂直于表面，因而能高效激发沿径向传播的 SPP，插图为色心的原子结构示意。红色与蓝色超原子手性相反，分别把 SPP 耦合为右旋与左旋圆偏振（RCP、LCP）发射。

反型斯格明子：NV 色心的实测结果

第一个实验用的是 NV 色心。超表面由两类手性相反的超原子沿 $m=1$ 的阿基米德螺旋排列，半径满足 $r_{R(L)}(\varphi) = r^{1}{R(L)} + m \lambda\text{SPP} \varphi/2\pi$，其中 $\lambda_\text{SPP}$ 是 SPP 的传播波长，沿径向的固定周期为 580 nm。超原子本身宽 100 nm、长 400 nm；显示的两条螺旋绕数分别为 2 与 7，外圈用更大的绕数来补偿 SPP 沿径向传播时的衰减。工艺上，先用电子束光刻（electron-beam lithography，EBL）写入金对准标记，把分散在衬底上的纳米金刚石定位后，再把 150 nm 厚的氢倍半硅氧烷（HSQ）超表面围绕选定的色心写出来，整体对准精度在 50 nm 以内，纳米金刚石相对超表面的横向定位精度约 20 nm。

这一组设计把发射导向两个拉盖尔—高斯（Laguerre-Gaussian，LG）模式：

$$\left|\Psi\right\rangle = \mathrm{LG}_0^0\left|R\right\rangle + e^{i\theta} \mathrm{LG}_0^{-2}\left|L\right\rangle$$

其中 RCP 分量是 $\ell_R = 0$ 的高斯型光束，LCP 分量带 $\ell_L = -2$ 的方位角相位，呈环形（甜甜圈形）强度分布，$\theta$ 是两个模式之间的相对相位。

怎么判断发射光真的形成了斯格明子？论文用斯托克斯参量 $(S_0, S_1, S_2, S_3)$ 逐点标定偏振，再计算

$$N_\text{sk} = \frac{1}{4\pi}\iint \mathbf{S}\cdot\left(\frac{\partial \mathbf{S}}{\partial x}\times\frac{\partial \mathbf{S}}{\partial y}\right)\mathrm{d}x \mathrm{d}y$$

其中归一化斯托克斯矢量 $\mathbf{S} = (S_1, S_2, S_3)/S_0$。积分区域取远场强度高于峰值 $1/e^2$ 的圆形区域。仿真给出的斯格明子数为 $-1.98$，实测为 $-1.86$，实测积分范围限制在极角 9° 以内。负号代表”反型”（anti-type）斯格明子，即偏振矢量的转动方向与常规斯格明子相反；实测值偏离理想值 $-2$ 主要来自实测远场强度分布不均匀，弱光区的斯托克斯参量提取不够稳健。

论文还做了一项更贴近工程的检验：把纳米金刚石相对超表面横向移动，看拓扑是否还撑得住。结果显示位移到 30 nm 时斯格明子数仍约为 $-1.9$，主要纹理保持完好——这解释了为什么前面必须强调 20 nm 量级的定位精度，也说明该结构对工艺偏差有一定容忍度。

另一条独立的验证线索是轨道角动量。研究组把 RCP 与 LCP 分量分别投影到加载了 $\ell_\text{SLM} = -1, 0, 1, 2, 3$ 的 LG 相位全息图的空间光调制器（spatial light modulator，SLM）上：不做补偿时，RCP 通道是中心亮点、LCP 通道是环形；当 SLM 上的共轭相位把光子的 OAM 抵消成高斯型亮点时，亮点分别落在 $\ell_\text{SLM} = 0$（RCP）与 $\ell_\text{SLM} = 2$（LCP），与 $\ell_R = 0$、$\ell_L = -2$ 的设计一致。

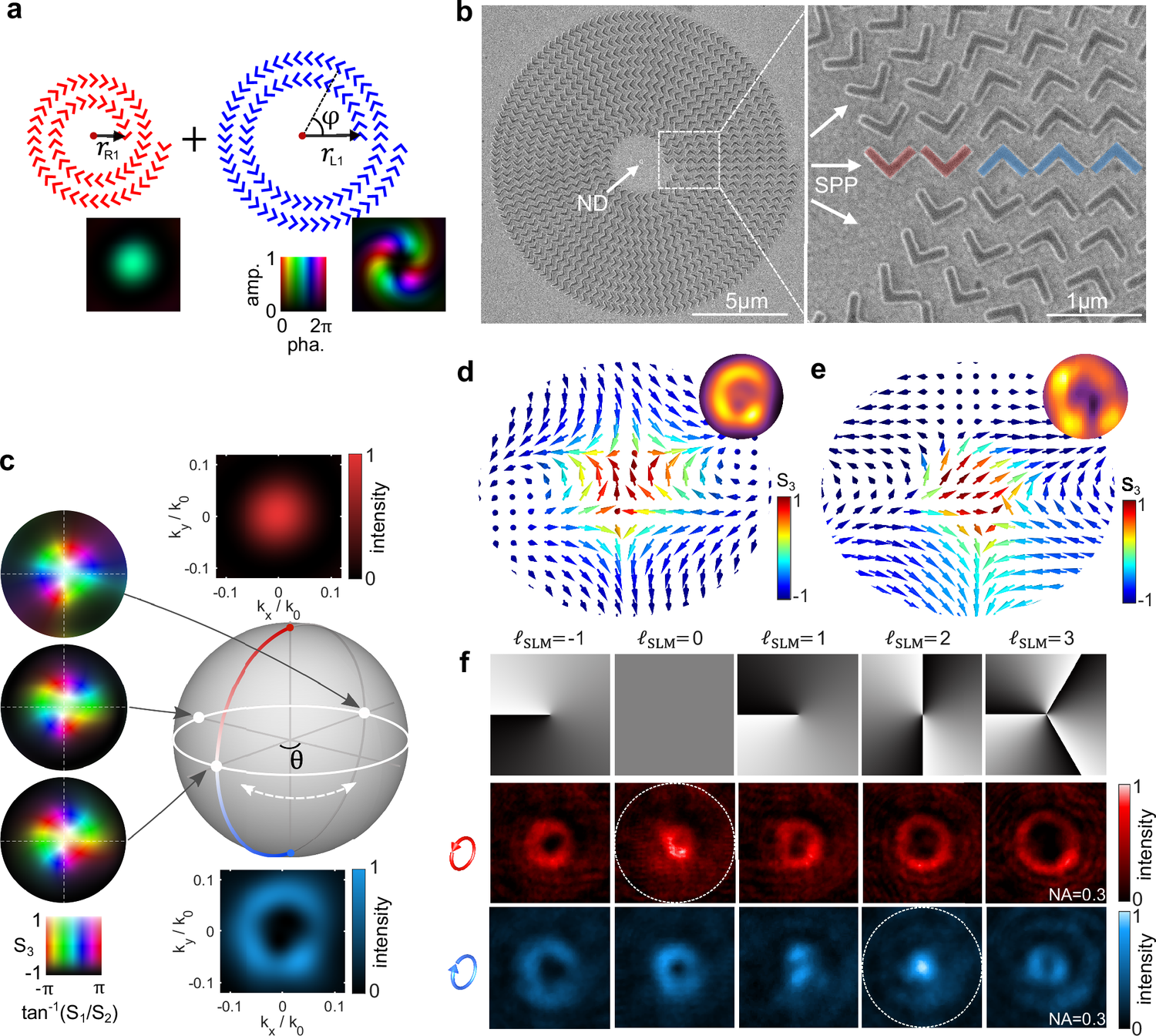

图 2：纳米金刚石中氮空位（NV）色心的反型斯格明子单光子发射。(a) 把 QE 发射导入两个拉盖尔—高斯（LG）模式本征态的超表面设计：手性相反的两类超原子沿起始半径不同的螺旋轨迹排列，分别产生 $\ell_R = 0$ 的 RCP 发射与 $\ell_L = -2$ 的 LCP 发射；插图为远场空间相位分布，色相表示相位、明度表示强度。(b) NV 色心与超表面集成的 SEM 图像，右侧放大图突出用于控制 SAM 的超原子手性变化。(c) 通过调节起始半径改变螺旋性时斯格明子发射的演化：HOPS 两极对应两个 LG 模式本征态，角坐标 $\theta$ 表示由起始半径决定的两模式间相对相位。(d) 仿真与 (e) 实测的斯格明子图，矢量箭头表示斯托克斯矢量的自旋方位角，颜色表示圆偏振分量 $S_3$。(f) 验证发射光子 RCP 与 LCP 分量的拓扑荷：把偏振分辨的远场发射图样投影到 $\ell_\text{SLM} = -1、0、1、2、3$ 的 SLM 全息图上。

斯格明子链：让拓扑数回到零但不回到平凡

反型斯格明子的拓扑数接近 $-2$，属于”数得出来”的拓扑荷。论文接着做了一件更反直觉的事：构造斯格明子链（skyrmionium）——一个斯格明子与一个反斯格明子绑在一起，正负拓扑数互相抵消，净斯格明子数为零。

零值很容易被误读成”什么也没做”。但斯格明子链的零是”抵消出来的零”：内部纹理仍然非平凡，偏振态沿半径先完成一次正向覆盖、再完成一次反向覆盖，因此结构更稳定、还能抑制斯格明子霍尔效应（原本会导致拓扑结构在传播中横向漂移）。论文引用磁学中的斯格明子链概念，把它搬到了单光子偏振纹理上。

实现方式是把两模式从”角向分离”改成”径向分离”：超原子沿 $m=0$ 的同心路径排列，起始半径取 $r^1_R = 2\lambda_\text{SPP}$、$r^1_L = 4\lambda_\text{SPP}$、$r^2_L = 6.75\lambda_\text{SPP}$，把发射导入 $\mathrm{LG}_0^1|R\rangle$（$\ell_R = 1$，无径向模式）与 $\mathrm{LG}_1^{-1}|L\rangle$（$\ell_L = -1$，带一个径向模式）两个本征态：

$$\left|\Psi\right\rangle = \mathrm{LG}_0^1\left|R\right\rangle + e^{i\theta} \mathrm{LG}_1^{-1}\left|L\right\rangle$$

两个分量径向分布不同，空间重叠降低，于是 RCP 与 LCP 分量在远场上分成三束发散角不同的环形光，偏振态沿径向依次为 RCP → LCP → RCP。实测净斯格明子数为 0.07，仿真值为 0.05，两者都在零附近；论文把残余偏差归因于发射强度不均匀与测量噪声。换个角度看，这组数字本身就是结论：拓扑数确实抵消了，但偏振椭圆的空间演化仍构成一对”嵌套的斯格明子与反斯格明子”。

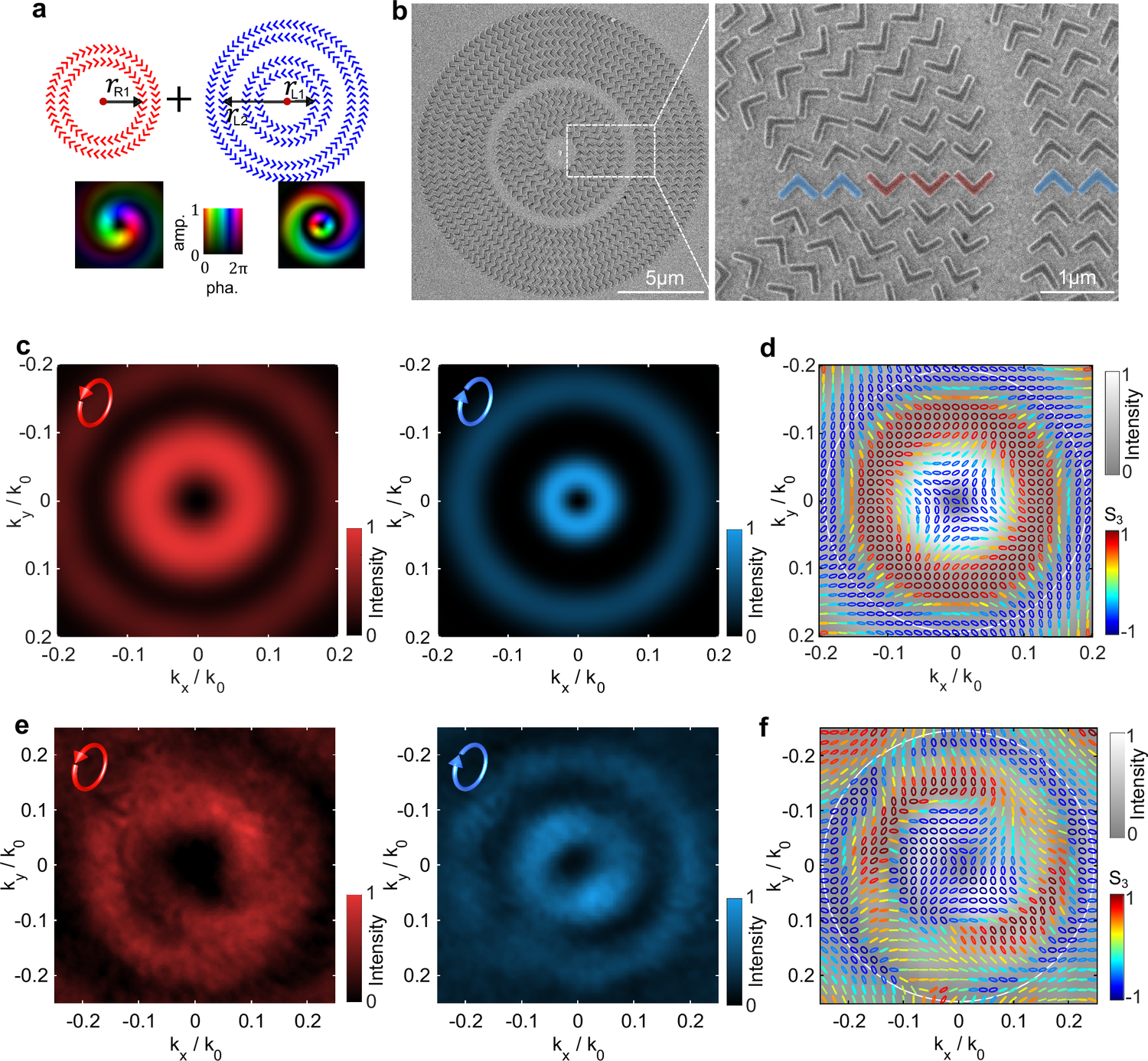

图 3：用 NV 色心实现斯格明子链（skyrmionium）单光子发射。(a) 把 QE 发射导入 $\mathrm{LG}_0^1|R\rangle$ 与 $\mathrm{LG}_1^{-1}|L\rangle$ 两个本征态的超表面设计：超原子沿起始半径不同的同心路径排列，实现空间上的偏振分离与 OAM 的顺序转换。(b) 集成 NV 色心纳米金刚石的超表面 SEM 图像。(c) 仿真与 (e) 实测的 RCP、LCP 分量远场强度分布，显示区域对应数值孔径 NA = 0.2。(d) 仿真与 (f) 实测的偏振态叠加在发射强度上；白色圆圈标出斯格明子区域，椭圆表示局部偏振态，颜色表示斯托克斯参量 $S_3$。

换一种色心：GeV 中心的单光子验证

前面两组实验用的是 NV 色心，验证的是”纹理对不对”。但要让这套平台进入量子信息场景，还差一步关键证据：单个光子本身是不是真正的单光子。论文因此换用锗空位（GeV）色心，理由是它亮度高、谱线窄、光谱稳定性好，且发射波长与超表面的可设计性匹配。

为匹配 GeV 激发的 SPP 模式，超表面的径向周期从 580 nm 改到 490 nm。器件的光致发光谱在 602 nm 出现明显发射峰。单光子性质用 Hanbury Brown–Twiss 干涉仪验证：荧光经 50:50 非偏振分束器分成两路，分别送入两个单光子雪崩二极管，用时间相关单光子计数模块记录到达时间，归一化后的符合计数直方图给出二阶关联函数 $g^{(2)}(\tau)$。判据是 $g^{(2)}(0) < 0.5$ 表示光源以单光子方式发光（经典光场的下限是 0.5），实测结果为 $g^{(2)}(0) = 0.19 \pm 0.04$，同时测得寿命 8.11 ns。在 100 μW 连续波激发下，探测光子率达到 $7\times10^4$ counts/s。

偏振纹理同样成立：实测斯托克斯参量显示两次连续的自旋反转，与仿真吻合；单光子发射的斯格明子数为 0.06，呈现从 RCP 到 LCP 再回到 RCP 的完整转换。用于计算斯格明子数的远场积分区域，仿真取数值孔径（numerical aperture，NA）0.14、实测取 NA 0.15。论文把残余偏差归因于超原子制备不对称、色心偶极子取向偏离表面法线导致 RCP/LCP 振幅不等，以及弱单光子信号经多级光学元件后的进一步衰减。

这一组结果的意义在于”通用性”：同一套设计原理在 NV 与 GeV 两种色心上都跑通了，说明它不绑定某一种缺陷，原则上也可用于半导体量子点与二维材料中的缺陷。全部测量都在室温完成，不需要外磁场，也不需要低温恒温器。

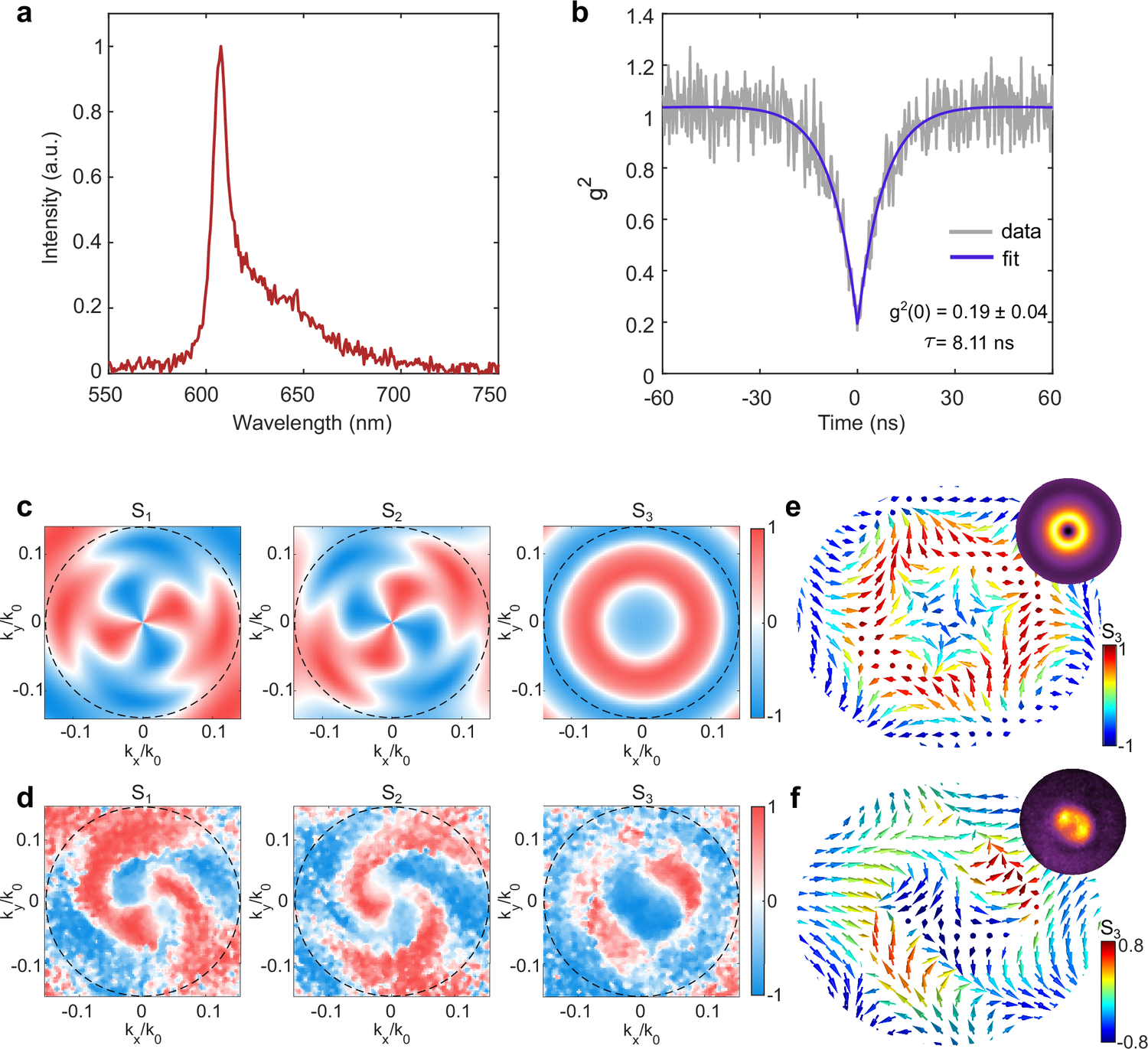

图 4：GeV 色心的单光子斯格明子链发射。(a) 集成 GeV 色心的超表面光致发光谱；在 100 μW 连续波激发下，探测光子率达到 $7\times10^4$ counts/s。(b) 室温下测得的二阶关联函数 $g^{(2)}(\tau)$，寿命为 8.11 ns。(c) 仿真与 (d) 实测的单光子发射斯托克斯参量。(e) 仿真与 (f) 实测的单光子偏振分布，呈现从 RCP 到 LCP 再回到 RCP 的完整转换；用于计算斯格明子数的积分区域依据对应的远场强度分布选取，数值孔径 NA 分别为 0.14（e）与 0.15（f）。

可控量、可复核数字与适用边界

把三组实验放在一起看，这块芯片真正”可调”的参数其实很少，但每一个都对应明确的物理量：

• 起始半径差 $\Delta r$ 决定两个正交模式的相对相位 $\theta = 2\pi \Delta r/\lambda_\text{SPP}$，从而决定斯格明子纹理在横截面上的方位角 $\gamma$；
• 超原子手性（L 形结构相对 SPP 传播方向偏向 $+45^\circ$ 或 $-45^\circ$）决定该区域把 SPP 耦合为 RCP 还是 LCP，即贡献哪一份自旋角动量；
• 同心轨迹条数 $n$ 决定径向指数 $p$，用来在”单个斯格明子”与”斯格明子链”之间切换。

$\theta$ 与 $\Delta r$ 的关系可以直接代入数字复核。取 NV 器件的 $\lambda_\text{SPP} = 580$ nm：

• 当 $\Delta r = 0$ 时，$\theta = 0$；
• 当 $\Delta r = \lambda_\text{SPP}/4 = 145$ nm 时，$\theta = 2\pi \times 145/580 = \pi/2 \approx 1.571$ rad，即 90°；
• 当 $\Delta r = \lambda_\text{SPP}/2 = 290$ nm 时，$\theta = 2\pi \times 290/580 = \pi \approx 3.142$ rad，即 180°。

量纲上 $\Delta r/\lambda_\text{SPP}$ 是两个长度之比，无量纲，乘以 $2\pi$ 后仍是弧度，与”相对相位”的量纲一致；论文给出的三组相对相位 0、$\pi/2$、$\pi$ 与上式完全对应，方位角随之取 $\gamma = \pi$、$\pi/2$、0。同样的关系也解释了为什么外圈螺旋需要更大的绕数：$\lambda_\text{SPP}$ 固定时，SPP 传播越远衰减越大，只有加快相位累积才能维持同样的出射波前。

表 1：论文三种拓扑结构的对比（数据均来自论文的实验与仿真结果）

结构	模式叠加	理想斯格明子数	仿真值	实测值	验证方式	测量条件
反型斯格明子（NV 色心）	$\mathrm{LG}_0^0\lvert R\rangle + e^{i\theta}\mathrm{LG}_0^{-2}\lvert L\rangle$	−2	−1.98	−1.86（极角 9° 内积分）	斯托克斯参量重建 + SLM 拓扑荷投影	室温、532 nm 连续波激发
斯格明子链（NV 色心）	$\mathrm{LG}_0^1\lvert R\rangle + e^{i\theta}\mathrm{LG}_1^{-1}\lvert L\rangle$	0	0.05	0.07	远场强度分布 + 偏振椭圆演化	室温、NA = 0.2
单光子斯格明子链（GeV 色心）	同上（配合 490 nm 周期）	0	—	0.06	$g^{(2)}(0) = 0.19 \pm 0.04$ + 斯托克斯参量	室温、100 μW 连续波激发、NA = 0.15

适用边界同样清楚。这套器件的”工作波长”由色心决定（NV 约 670 nm、GeV 602 nm），超表面周期必须随色心与 SPP 模式重新优化，无法像自由空间超表面那样在同一块器件上随意扫描波长；色心与超表面的横向相对位置需要 20 nm 量级的对准精度，因此制备依赖 EBL 与对准标记；此外，论文给出的读出指标是探测光子率而非器件总效率，讨论”片上量子光源能否工程化”时不宜把两者混谈。

意义与展望

把拓扑结构光做到单光子层面，价值在于多开了一组量子信息可以使用的自由度。传统单光子源的编码维度集中在偏振、路径或时间片上，而斯格明子纹理把”空间 + 偏振”耦合起来，形成一个覆盖庞加莱球的整体构型。论文强调这类结构在传播中具有拓扑保护性质：实验中的光子要穿过二向色镜、反射镜、带通滤波片与成像透镜，多次反射与变换之后反型斯格明子的分布依然保留。对于需要长距离或复杂光路的高维量子信息方案，这是一个值得关注的特性。

更有意思的是平台本身的可扩展性。器件只需要”色心 + 一层介质超表面 + 金属—介质衬底”，不依赖低温与外磁场，实测又在 NV 与 GeV 两类色心上都成立，因此可以合理预期它同样适用于半导体量子点、二维材料缺陷等其他固态发射体。作者给出的应用方向是芯片级量子增强传感与生物成像：斯格明子纹理对局部环境的扰动敏感，而这种敏感性恰好可以反过来当作探测手段。

从原理验证走向实际应用，仍有几个方向需要推进：一是把色心定位精度与批量制备进一步做稳，让同一批器件的性能一致；二是给出从色心激发、SPP 传播到超表面外耦合的完整效率账，才能评估片上集成后的光子预算；三是让超表面的模式选择具备片上可调性，使同一颗色心能够按需切换反型斯格明子、斯格明子链乃至更高阶拓扑态。论文目前展示的是设计与实验自洽的完整链条，这些方向决定了它距离可部署的片上量子光源还有多远。
