超表面与光通信：本周六篇文献解读的横向对比

问题与论文简介

本周（2026-09-07 至 2026-09-13，ISO 周 2026-W37）的主题是「超表面与光通信」。这一周里，平台每天解读一篇论文，六篇合起来覆盖了超表面在光通信链路中被反复追问的六类问题：光能不能被一块平面器件同时聚焦、分束和分偏振地接收；自由空间光束能不能大范围、连续、可调地指向用户；涡旋光与偏振这两个新维度能不能被一片器件同时拆开；单模光纤的信号能不能被塞进少模光纤的多个空间模式；片上波导里的光能不能按需辐射成任意自由空间波前；以及片上光束能不能不靠机械部件就完成偏转。

六篇的对象、方法与一句话贡献如下。

一、超表面单芯片光接收机（Go Soma 等，Nature Communications 16, 10070, 2025；DOI 10.1038/s41467-025-65984-6）。把非晶硅超表面与膜式 InGaAs/InP 光电探测器集成在透明石英衬底两侧，用一片超表面同时完成聚焦、分束与偏振操纵，在一个 1.2 cm² 芯片上做出四种接收机构型，并用四芯光纤演示 320 Gbit/s 并行接收与 240 Gbit/s 相干解调。

二、液晶超表面角度放大波束控制（Mian Wu、Chao Yang 等，Nanophotonics 13(23): 4347–4356, 2024；DOI 10.1515/nanoph-2024-0434）。把两片液晶金属透镜做成共焦的“角度放大镜”，将 LCoS 的 7° 扫描放大 3 倍到约 20°×20° 可调视场，并在 1.5 m 自由空间完成上下行各 200 Gbps 的双向相干无线光通信。

三、偏振相关超表面 OAM 与偏振（解）复用（Haisheng Wu、Qingji Zeng 等，Nanophotonics 12(6): 1129–1135, 2023；DOI 10.1515/nanoph-2022-0710）。把两套 Dammann 涡旋光栅相位分别写进两个正交线偏振，一片超表面同时处理轨道角动量（orbital angular momentum，OAM）与偏振，在 2 m 自由空间完成 16 通道 400 Gbit/s 传输。

四、伴随优化超表面模式（解）复用器（Jaewon Oh 等，ACS Photonics 9(3): 929–937, 2022；DOI 10.1021/acsphotonics.1c01744）。把反射式超表面做成法布里–珀罗腔，用伴随法逆设计腔内相位，把三路单模光纤耦合成少模光纤的 LP01/LP11a/LP11b 模式，仿真插损约 0.6 dB、实测模式保真度 61%–72%。

五、片上几何相位超表面光互连接口（Bin Fang 等，Nanophotonics, 2022；DOI 10.1515/nanoph-2021-0466）。把几何相位（Pancharatnam–Berry，PB）超表面直接集成在铌酸锂薄膜波导表面，让波导的 TE 本征模自己驱动硅纳米天线阵列，把片上导波辐射成聚焦、涡旋与全息波前。

六、片上超表面光路由（Vahid Ghaffari、Leila Yousefi，Scientific Reports 13: 7099, 2023；DOI 10.1038/s41598-023-33939-w）。用石墨烯可切换功分器在五根馈电纳米天线之间选通，再用一片反射式金属透镜把选定天线的辐射定向到 38° 仰角上的五个方位角，仿真给出约 15 dBi 方向性与优于 1° 的角度精度。

这六篇没有一篇是同一件事的重复：它们分处光通信链路的不同段落，用的物理机制、材料体系和验证手段也各不相同。

三层场景：六篇分别解决链路中的哪一段问题

把六篇按它们在光通信链路中的位置排开，会看到一个清晰的分层：自由空间链路（第二、三篇）、光纤与芯片级接收（第一、四篇）、片上互连与路由（第五、六篇）。层级不同，超表面要承担的角色也完全不同。

自由空间链路面对的是“把光送到人那里”。第二篇的问题是扫描范围不够：LCoS（liquid crystal on silicon，硅基液晶空间光调制器）能连续、可编程地偏转，但偏转角只有 7°，覆盖不了动态用户；它的解法不是换一个更大的偏转器，而是在 LCoS 后面串一对照共焦放置的液晶金属透镜，把角度整体放大 3 倍。第三篇的问题则是“通道数不够”：涡旋光与偏振都能作为独立信道维度，但缺一个紧凑器件把它们同时拆开，于是它把两套涡旋光栅相位分别写进两个正交偏振里。

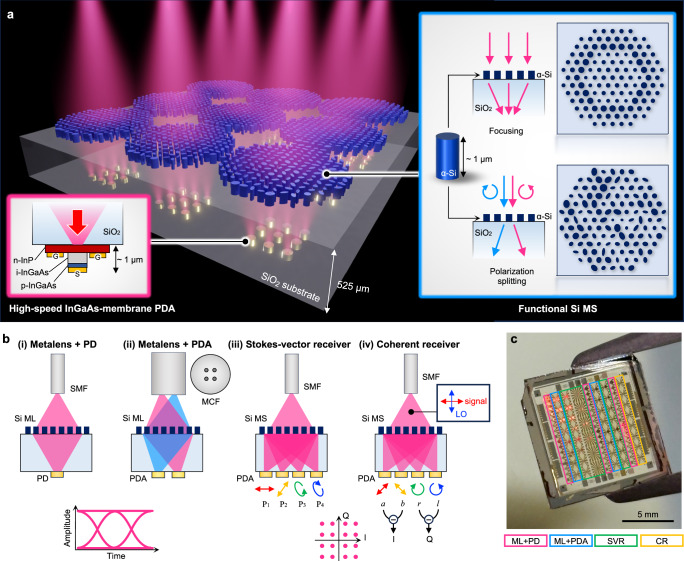

图 1：(a) 非晶硅超表面与高速膜式 InGaAs/InP p-i-n 光电探测器分别集成在透明 SiO₂ 衬底两侧，空间并行的输入信号从超表面侧正入射并被聚焦到探测器阵列；超表面提供聚焦、分束与偏振操纵三种功能。(b) 四种接收机：(i) 单通道金属透镜探测器；(ii) 金属透镜 + 探测器阵列接收多芯光纤并行信号；(iii) 偏振分选超表面把光按 P1–P4 四个偏振基分到四通道探测器阵列的斯托克斯矢量接收机；(iv) 偏振分束超表面充当光学混频器的相干接收机。(c) 1.2 cm² 芯片实物照片，集成 94 个接收机。

光纤与芯片级接收面对的是“把光收下来”。第一篇的出发点是一个根本约束：高速光接收机传统上把偏振分束、相干混频等功能做在波导型光子集成芯片里，二维扩展能力受限——光波导是线性的，通道一多布线就缠在一起。它的解法是把超表面当作“平面光学层”贴在探测器阵列上，让光在自由空间完成分束与偏振操纵后再落入二维排布的探测器，于是 94 个接收机可以铺在 1.2 cm² 的芯片上。第四篇处理的是光纤侧的空间维度：少模光纤要用好 LP01、LP11a、LP11b 这些模式，就需要一个紧凑、低损耗、低串扰的模式（解）复用器，而传统的模式转换结构往往要做成多级、占用毫米级长度。

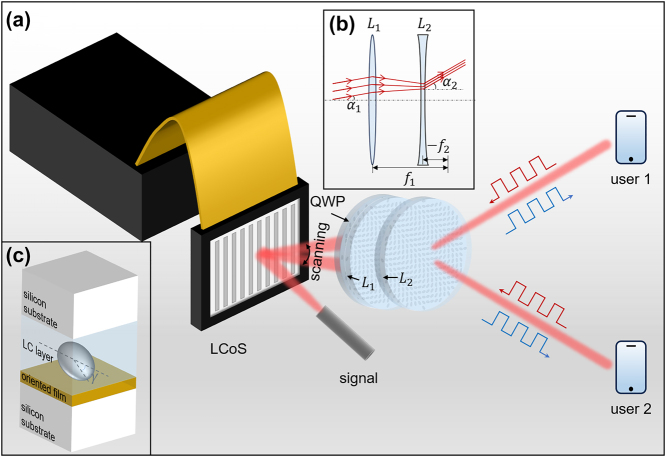

图 2：(a) 高速 OWC 系统概念图：站端 LCoS 提供小角度可编程扫描，液晶超表面组把出射角放大，覆盖 20°×20° 视场指向动态用户。(b) 两片液晶金属透镜的角度放大原理：透镜对按共焦方式放置，入射偏转角 θ 被放大为 Mθ。(c) 液晶超表面“三明治”单元结构示意（硅基片 + 取向膜 + 液晶功能层）。

片上互连与路由面对的是“让光在芯片上换方向”。第五篇的接口问题是：光子集成芯片靠波导完成片上路由，但“导波到自由空间”的接口功能单一，传统光栅耦合器只能把光大致垂直送出去。它把几何相位超表面直接集成在波导表面，让波导本征模自己驱动天线阵列，把出射波前按需整形。第六篇则要解决“指向谁”的问题：光互连与光交换需要把光束按需指向不同方向，机械微镜有运动部件，光相控阵依赖大量相位调制器，于是它用石墨烯开关选天线、再用金属透镜定向，做出芯片级的无机械波束偏转。

对比：论文、方法、原理、参数、验证与边界

表 1：本周六篇超表面光通信论文的关键维度对照。单元格内不写来源编号，来源见文末参考资料。

论文（第一作者/年份）	方法 / 器件	物理原理	关键参数	验证方式	适用边界
单芯片光接收机（Soma, 2025）	非晶硅超表面 + 膜式 InGaAs/InP 探测器，石英衬底双面集成	传播相位与偏振分束；庞加莱球内接正四面体偏振基；超表面充当光学混频器	芯片 1.2 cm² / 94 个接收机；340 µm 金属透镜 + 6 µm 探测器；响应度 0.27 A/W；带宽 >70 GHz；4×80 Gbit/s PAM4 = 320 Gbit/s	实测：误码率、眼图、星座图、斯托克斯误差 0.071	面向有源接收端；需外延键合与电子束光刻，不适合无源广播场景
液晶角度放大波束控制（Wu/Yang, 2024）	液晶超表面组（QWP + 两片液晶金属透镜）+ LCoS	共焦透镜对的角度放大（几何光学），液晶电调相位	M = −f1/f2 = 3；7°→约 20°×20° 视场；透射效率 >83%；双向各 200 Gbps；1.5 m 自由空间	实测：1.5 m 双向相干链路，六波长误码率低于 2.4×10⁻²	接入侧大视场连续扫描；速度与视场受 LCoS 刷新与液晶响应限制
OAM 与偏振（解）复用（Wu, 2023）	偏振相关相位调制超表面，金属-介质-金属单元	扩展 PB 相位 + 双偏振 Dammann 涡旋光栅	单元 800 nm；反射效率 >80%；总衍射效率约 85%；16 通道（2 OAM × 2 偏振 × 4 波长）400 Gbit/s	实测：2 m 自由空间 QPSK，−15 dBm 下误码率 1.67×10⁻⁶	自由空间多维复用；反射式工作，需精确对准与偏振控制
伴随优化模式（解）复用（Oh, 2022）	反射式超表面法布里–珀罗腔，伴随法逆设计	腔稳态场相干重建 + 梯度逆设计	孔径 30/50 µm；单元 500 nm；仿真插损约 0.6 dB、串扰 <−30 dB；实测保真度 61%–72%	实测：模式分布与串扰表征，1540–1560 nm	光纤模分复用前端；实测插损与串扰预算仍需优化
片上几何相位互连接口（Fang, 2022）	几何相位超表面集成于 LNOI 平板波导	PB 相位（延迟 = 2φ）+ 波导 TE 本征模直接驱动	LN 波导 300 nm；硅天线 300×100×300 nm、周期 400 nm；聚焦、涡旋、全息；损耗 <1 dB/cm	实测 + FDTD 仿真对照	片上导波—自由空间接口；功能随波前设计固定
片上超表面光路由（Ghaffari, 2023）	石墨烯可切换功分器 + 5 根馈电天线 + 反射式金属透镜	石墨烯化学势电调选通；等离激元金属透镜定向	器件 10.2×16.3×6.5 μm³；单元 600 nm、相移 0°–320°；视场约 100°；方向性约 15 dBi	数值仿真（未流片实测）	芯片级无机械波束偏转；结论待实验验证

原理路线：传播相位、几何相位、可调材料与逆设计

六篇的差异，首先来自用什么物理量去调控相位。

第一类是结构（传播）相位：靠纳米柱的截面尺寸改变等效折射率，从而积累不同的传播相位。第一篇的非晶硅纳米柱与第六篇的金属透镜单元都属这一类，第六篇的等离激元单元在 600 nm 周期下能给出 0° 到 320° 的反射相移，反射幅度保持在 0.7 以上，这是它能覆盖约 100° 视场的前提。

第二类是几何相位。第五篇把 PB 相位直接集成到铌酸锂薄膜波导上：行波 TE 本征模可以分解为左旋与右旋圆偏振两个分量，两者被纳米天线耦出时获得方向相反的相位延迟，从而让相位延迟直接等于 2φ（φ 为天线旋转角）。这样做的好处是相位与几何尺寸解耦——只要转天线，就能连续调相位，加工容差比改尺寸宽松得多。第三篇用的“扩展 PB 相位”思路类似，只不过它把两套光栅相位分别绑到 x 与 y 偏振上，让器件在偏振维度上做“二合一”。

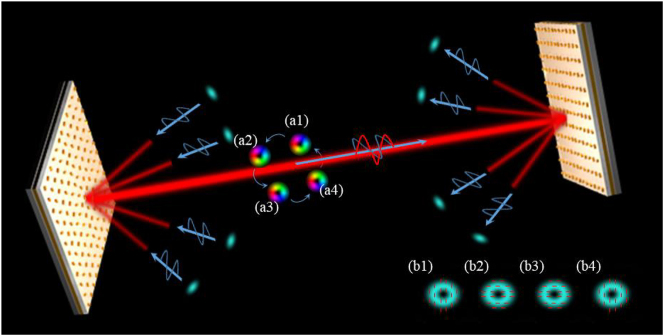

图 3：x 偏振高斯光束以不同衍射角入射复用超表面，被转换成携带不同 OAM 模式（$l$）与 x/y 偏振态的涡旋光，并沿 0 级方向同轴出射；接收端用完全相同的器件把这些同轴涡旋光转回各自衍射角的 x 偏振高斯光，实现空间分离。(a1)–(a4) 四束反射光的复振幅分布；(b1)–(b4) 四束反射光的偏振分布。

第三类是材料可调相位。第二篇用液晶：施加电压改变液晶指向矢取向，从而改变等效折射率，做成的液晶金属透镜可以在电控下改变焦距，两片共焦透镜组合就等价于一个可调倍率的角度放大器。第六篇用石墨烯：改变化学势（µc = 0.51 eV 对应关断、µc = 0 eV 对应导通）就能改变功分器的通断，从而在五根天线上选通，把“波束指向”变成“选哪根天线”。

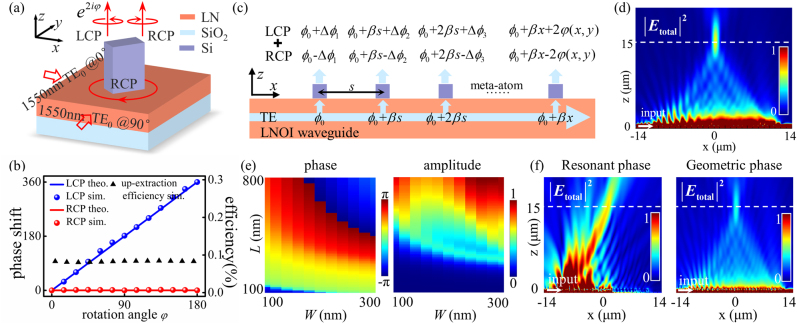

图 4：(a) 带几何相位的硅超表面集成于 LNOI 波导的示意，给出单元结构：LN 平板波导高 $H$ = 300 nm，硅天线长 $L$ = 300 nm、宽 $W$ = 100 nm、高 $H$ = 300 nm。(b) 以合成右旋圆偏振导波驱动时，单元相位与上提取效率随天线旋转角 φ 的仿真变化。(c) 几何相位超表面直接由波导 TE 本征模驱动的工作原理。(d) 波导集成一维金属透镜的离片聚焦仿真，提取出的右旋圆偏振光在波导上方 15 μm 的设计焦点会聚，波长 1550 nm。(e) 当 $H$ = 600 nm 时，单元相位随硅纳米棒长、宽变化的仿真相位图，相位覆盖 1.995π 但幅度起伏很大。(f) 共振相位方案与几何相位方案做离片聚焦的对比。

第四类是逆设计。第四篇不试图为每个像素解析地写出相位，而是把整块超表面当作一个腔：单模光纤模式从孔径进入，在腔内多次反射并相干干涉，最终在输出孔径重建出期望的少模光纤模式；每个像素该给多少相位，由伴随法（adjoint method）对整场做梯度优化求出。解析设计给出的是“一块相位片”，逆设计给出的则是“一组满足多目标约束的相位分布”，代价是计算量大、可解释性较弱，而且优化结果的加工容差需要单独评估。

工艺与实现代价：从电子束刻蚀到液晶旋涂

物理机制决定“能做什么”，工艺决定“做出来有多贵、口径能做多大”。

第一、三、四、五篇都属于纳米结构刻蚀路线：用电子束光刻（electron beam lithography，EBL）定义亚波长单元，再用反应离子或 Bosch 工艺刻蚀。第一篇的流程最重：MOVPE 外延生长、晶圆键合到 3 英寸石英、背面 PECVD 沉积非晶硅、再刻蚀超表面，最后还要与膜式探测器对准；对应的回报是 94 个接收机在 1.2 cm² 内的单片集成。第四篇的腔结构要叠金属反射镜、SU-8 包层与非晶硅柱，单元周期 500 nm、孔径 30/50 µm，属于典型的“面积小、精度高”器件；它的实测模式保真度 61%–72%、实测串扰 −15.5 至 −29.3 dB，与仿真给出的约 0.6 dB 插损、低于 −30 dB 串扰仍有距离，说明腔结构的实测插入损耗与串扰预算是后续要推进的环节。

第二篇走的是另一条路：液晶器件的制备依赖已商业化的偶氮光取向加旋涂工艺，不需要逐单元刻蚀，因此口径可以做大——报道的有效孔径是毫米量级，透射效率大于 83%。这解释了为什么“角度放大”这种需要大接收面积的功能会落在液晶器件上，而不是纳米柱阵列上。代价是液晶响应速度有限，可编程性依赖外部 LCoS。

第六篇的代价结构又不同：石墨烯可切换功分器的调控只需要施加偏置电压，器件整体只有 10.2×16.3×6.5 μm³，理论上可在芯片内用标准纳米加工加偏置电路实现，是六篇里尺寸最小的方案；但它把全部性能结论都建立在电磁仿真之上，没有流片数据，因此“代价低”目前只是设计层面的判断。

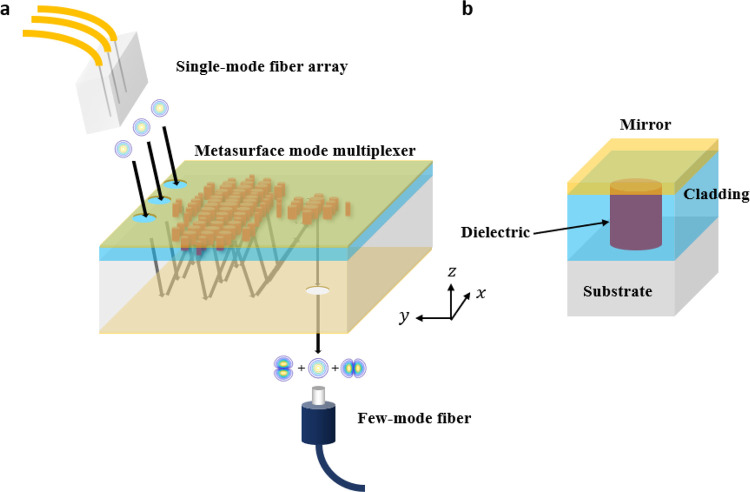

图 5：基于超表面腔的六模式（三个空间模式与两个偏振态）复用器结构示意。(a) 超表面布局：自上而下为反射镜、被包层包裹的介质纳米结构、衬底与另一层反射镜；顶部与底部反射镜上开有孔径让光进入与出射。黑色箭头表示入射光到达输出孔径可能经历的一组光路；实际光会在腔内反射不确定多次，并在输出端相干干涉。(b) 超表面单元结构，包含一个被包覆的圆柱形纳米结构；制备器件中反射镜为金，包层为 SU-8 聚合物，介质为非晶硅，衬底为熔融石英。

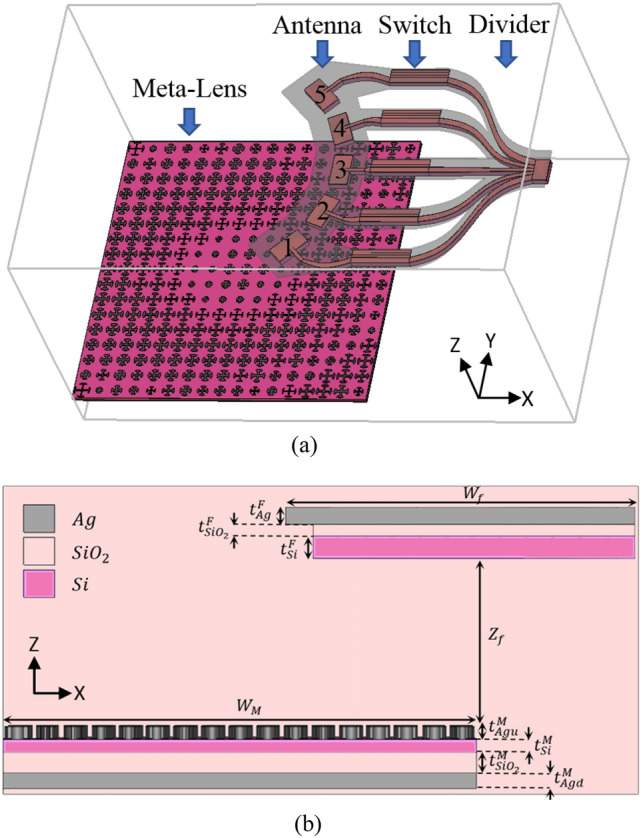

图 6：(a) 透视图与 (b) 侧视图，展示由反射式金属透镜、馈电纳米天线和石墨烯可切换功分器组成的波束偏转器件。金属透镜宽度 9.6 μm，馈源到透镜平面距离 6.05 μm；图中尺寸比例经过放大示意。

验证方式：实测链路、器件表征与纯数值仿真

六篇的证据等级有明显梯度。如果把“离真实部署有多远”作为横轴，它们大致排成一条从系统级实验到纯仿真的序列。

系统级链路实验有两篇。第二篇搭了一条完整的 1.5 m 自由空间双向相干链路，上下行各 200 Gbps，跨 S、C、L 六个波长测误码率，并给出 2° 输出角下下行 26.6 dB、上行 26.4 dB 的损耗预算。第三篇搭了 2 m 的 16 通道链路，在 −15 dBm 接收功率下误码率 1.67×10⁻⁶。这两篇的结论是端到端的，直接回答“这条链路能不能通”。

器件与系统并列验证是第一篇的方式。它既给出系统级的误码率与星座图，也给出了器件级的电流—电压曲线、响应度与带宽。这里可以做一个直观的量级核对：四芯光纤四通道各 80 Gbit/s 的 PAM4 信号相加，4 × 80 Gbit/s = 320 Gbit/s，与论文报告的总容量一致；换成 NRZ 格式则是 4 × 40 Gbit/s = 160 Gbit/s。同理，第二篇的角度放大倍率可由透镜焦距算出 M = −f1/f2 = −(21 mm)/(−7 mm) = 3，7° × 3 = 21°，与文中“约 20°×20°”自洽。

器件级表征是第四篇的重点：它没有搭通信链路，而是分别测出三个模式的输出光斑、模式保真度（61%–72%）与串扰（−15.5 至 −29.3 dB），并在 1540–1560 nm 内确认稳定。这类验证回答的是“器件本身对不对”，不回答“放进系统后误码率是多少”。第五篇则把两者都做了：既有 FDTD 仿真，也有焦平面光斑与全息重建的实测，还给出导波传播损耗低于 1 dB/cm。

纯数值仿真只有第六篇。它的方向性、强度波动与角度精度全部来自电磁仿真。这里也有一个可以自查的采样条件：单元周期 p = 600 nm，在 1550 nm 下 p 小于半波长 775 nm，满足亚波长采样要求，这是它能够覆盖 −45° 至 +45° 偏转的前提。仿真结果本身自洽，但在与其余五篇的实验数字并列时，应当被看作设计阶段结论，而不是已被验证的性能。

差异来自哪里：物理机制、材料工艺与应用假设

把上面几条线索收在一起，六篇的差异可以归到三个来源。

物理机制决定能力边界。相位梯度的方向决定光束往哪偏，所以第一、三、五、六篇都能做“指向”类功能，差别在于相位是固定的还是可调的；而第四篇走的是腔稳态场的相干重建，它擅长的是“把一种模式变成另一种模式”，而不是“把光束指到某个方向”。同一句“超表面调控光场”，在这两类工作里其实是两套完全不同的设计语言。

材料工艺决定代价的量级。硅纳米柱精度高，但单元尺寸小、口径难做大，第一篇、第四篇、第五篇都受这条约束；液晶可以覆盖毫米级孔径并电控，代价是响应速度与外部 LCoS 依赖（第二篇）；石墨烯电调机制理论上最省器件尺寸，但目前停留在仿真阶段（第六篇）。所以“用哪种材料”往往不是自由选择，而是被所需口径、速度与集成度共同决定的。

应用假设决定验证方式。面向接入侧的无线光通信必须给出链路误码率，所以第二、三篇把实验做到端到端；面向芯片内部互连的接口，只要能证明波前可以被任意设计就足够，所以第五篇以成像式表征为主；而片上波束偏转这类探索性设计，先给出仿真可行性也是合理路径，第六篇正处在这一阶段。换句话说，验证强度的差异，很大一部分来自各自所处应用场景对“可信”的不同要求。

意义与展望

把这六篇放在一起看，会得到一个比任何单篇都清晰的判断：超表面在光通信中并不是一个单点器件，而是一套可以按需摆放的“平面光学层”。它可以放在探测器前面做接收端的分束与偏振操纵，可以放在 LCoS 后面做视场放大，可以放在光纤端面做模式转换，也可以直接长在波导表面做导波到自由空间的接口。六篇覆盖的场景横跨自由空间、光纤与芯片三个层级，这正是这一路线值得关注的地方。

从这个横截面出发，几条推进方向已经比较明确。一是从固定功能走向可重构：第二篇的液晶与第六篇的石墨烯都说明，超表面已经具备按需切换的能力，如何把可调性与亚波长精度结合起来，是接下来要解决的问题。二是从器件指标走向系统预算：第四篇的实测保真度与仿真插损之间的差距，提示后续工作需要把腔结构、对准与封装纳入统一预算。三是从单点演示走向规模集成：第一篇在一个芯片上放下 94 个接收机，第五篇把接口直接做进波导平台，说明超表面与成熟光子工艺的兼容性正在被验证。随着可重构超表面与集成超表面平台的发展，这套“平面光学层”有机会从实验室演示走进真实的光互连与接入系统。
