X 射线衍射原理：从布拉格方程到晶体结构测定

引言：为什么看晶体要换成 X 射线

拍牙片时，X 射线穿过牙齿留下清晰的阴影，表现得更像一束”射线”而不是波。可当它遇到晶体——原子规则排列、像把橙子一层层码进箱子那样的固体——行为就完全不同了：散射的 X 射线会在底片上形成一组组明暗斑点或同心环。把这种图样和晶体结构联系起来，靠的是一条以布拉格（Bragg）家族命名的方程，它也是 X 射线晶体学的起点。

为什么偏偏要用 X 射线？因为任何”看”都需要波长与细节尺度相称。晶体里原子的尺寸只有约 0.1 nm，相邻原子的间距也在同一量级；而可见光波长在几百纳米附近，比原子间距大上千倍，照在晶体上根本无法分辨单个原子。X 射线光子能量高，波长约为 10⁻⁸–10⁻¹² m，恰好与原子、分子尺度相当：它能”探测”到原子的位置、形状与大小。这种用 X 射线的散射干涉图样反推结构的过程，就叫 X 射线衍射（X-ray diffraction）。

这篇文章要讲清楚两件事：一是衍射峰的位置由什么决定，二是怎样把峰位换算成晶面间距。前者是布拉格方程 mλ=2d sinθ 的几何推导，后者是它的数值代入——两条路都不需要超出高中几何的工具。

晶体：一台上好的三维”衍射光栅”

衍射的先决条件是周期结构。一维光栅把许多条等间距的缝排成一行，光通过后在不同角度出现亮纹；晶体则把”周期”铺满了整个三维空间——原子在三个方向上都按固定规律重复排列。凡周期尺寸与波长可比的结构都能当衍射光栅用，晶体原子间距约 0.1 nm，正好对上 X 射线的波长。

但与一维光栅不同，晶体里的”光栅周期”不止一种取法。原子点阵的几何中，可以取出许多组方向不同、间距不同的平行平面族，它们常被称为布拉格平面（Bragg planes）：水平方向有一组，斜着 45° 又有另一组，每一组都由点阵自身的规则性生成，如下图所示。

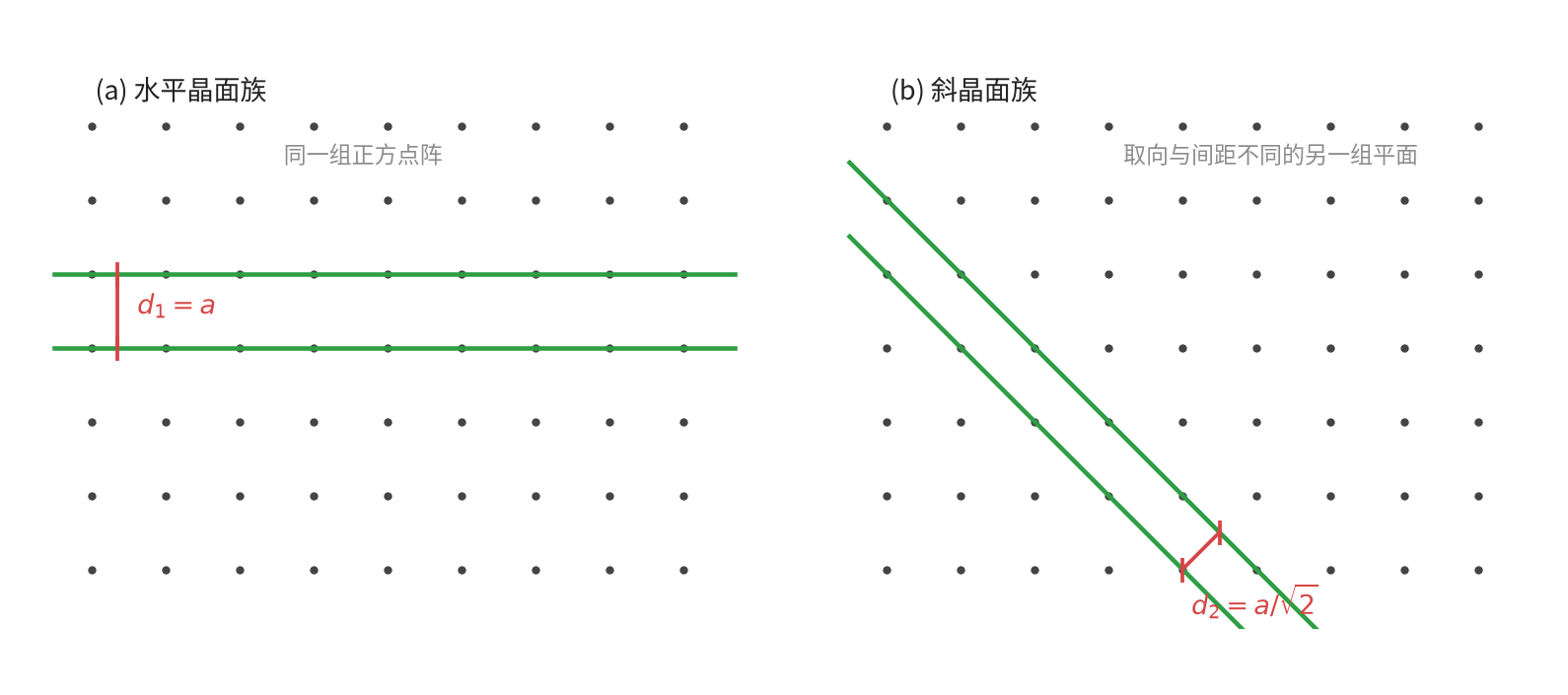

图 1：(a) 正方点阵中一组水平晶面族，间距 d₁=a；(b) 同一组点阵里与水平方向成 45° 的斜晶面族，间距 d₂=a/√2。取向不同，面间距就不同，每组晶面都可能产生自己的衍射。

图 1 只是二维示意；真实晶体是三维结构，平面族数量更多、取向更丰富。X 射线可以同时被多组晶面散射，各自满足条件的散射波叠加在一起，最终图样是许多”子衍射”的合成，这也是单晶衍射图样看起来相当复杂的原因。下一节的布拉格方程，就是描述其中任意一组晶面怎样产生一个衍射峰。

布拉格方程：2d sinθ 从哪里来

把问题简化到一组相邻晶面：两束来自同一平面波的平行 X 射线，一束被上面那层晶面里的原子 A 散射，另一束平行前进，被下面那层晶面里的原子 B 散射，如图 2 所示。晶面间距记为 d；入射方向与晶面之间的夹角记为 θ——注意这里是与晶面本身（而不是法线）的夹角，习惯上叫掠射角。

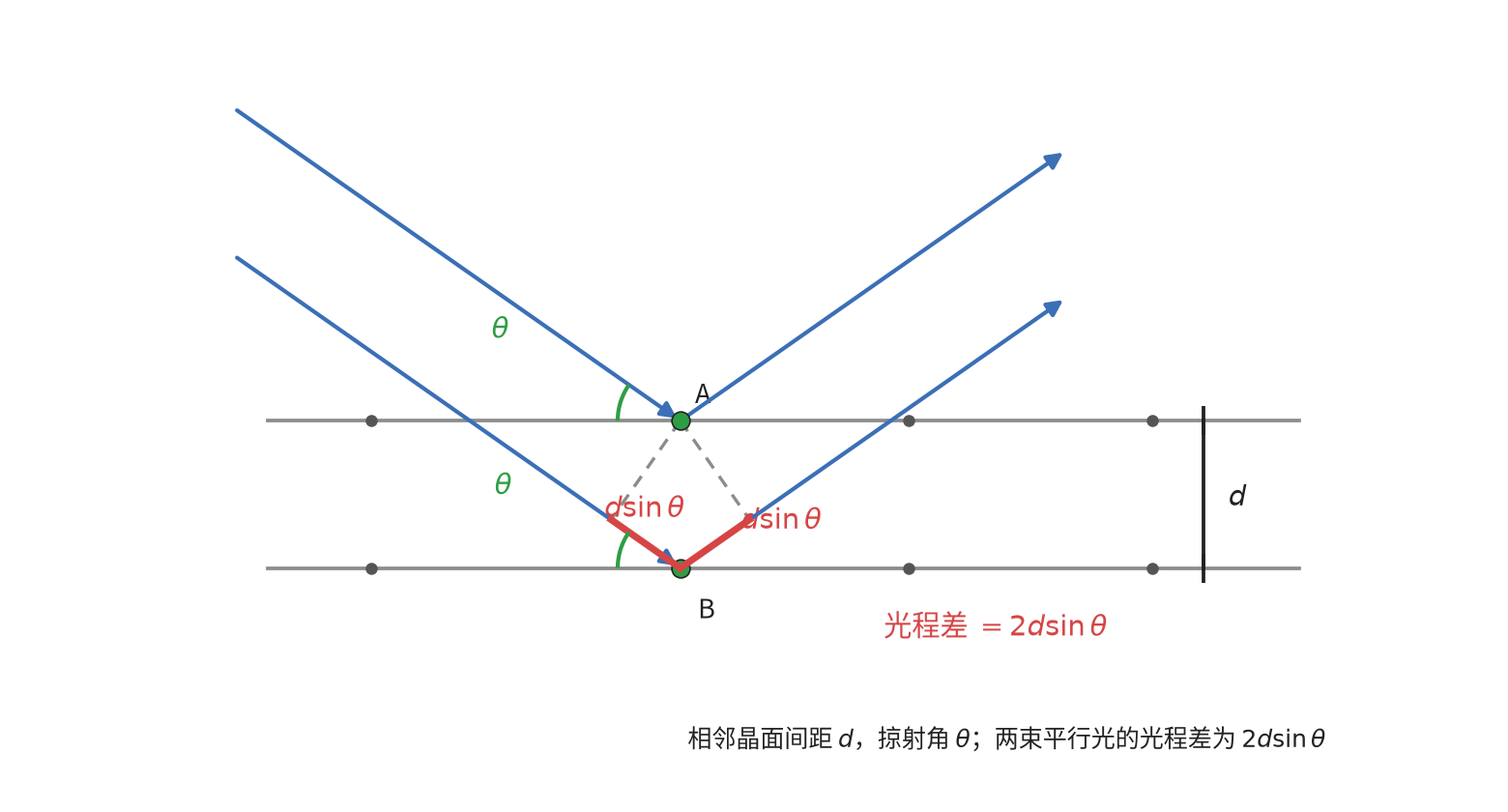

图 2：两束平行 X 射线分别被相邻两个晶面上的原子 A、B 散射。d 为相邻晶面间距，θ 为入射方向与晶面的掠角；红线段标出的两段各长 d sinθ，合起来就是两束光的光程差 2d sinθ。

图 2 里两段红色线段长度都是 d sinθ，一束光比另一束光多走的路程（光程差）就是 2d sinθ。这个几何与薄膜干涉里讨论上下表面反射时的光程差是同一套路。当光程差恰好等于波长的整数倍时，两列散射波同位相叠加，产生相长干涉：

$$m\lambda = 2d\sin\theta, \qquad m=1,2,3,\dots$$

m 称为衍射级次，d 是参与干涉的那组晶面的间距。原子里的电子都会散射 X 射线，但绝大多数方向的散射波彼此相位杂乱、叠加后没有明显的峰；只有在掠射角满足上式时，来自同一组晶面的散射才整齐地相干增强，形成探测器或底片上能看到的一个峰。

两点提醒对实际读图很重要。第一，方程里的 θ 始终是入射方向与晶面的夹角，而不是与法线的夹角；第二，实验上容易直接测到的是透射束与衍射束的夹角 2θ，因此 X 射线衍射结果常以 2θ 为横坐标给出，换算回方程时要记得除以 2。另外，实际样品里衍射晶面不一定平行于样品表面，这时需要倾斜样品才能让某一组晶面满足条件——这就是实验操作里”找峰”要做的事。

数值代入：0.157 nm 的波长是怎样算出来的

光说不算，代入一组真实教材算例看看方程怎么用。OpenStax 大学物理教材的算例 4.7 取自食盐：食盐主要是 NaCl 晶体，假设其中一组晶面间距 d=0.252 nm，实验在一阶极大（m=1）处测得入射角 θ=18.1°，问 X 射线的波长是多少。直接解布拉格方程：

$$\lambda=\frac{2d\sin\theta}{m}=\frac{2\times 0.252\times 10^{-9}\ \mathrm{m}\times \sin 18.1^\circ}{1}\approx 1.57\times 10^{-10}\ \mathrm{m}=0.157\ \mathrm{nm}.$$

先做量纲检查：d 的单位是米，sin 18.1°≈0.311 无量纲，乘积仍为米，结果 0.157 nm 落在 X 射线波段（10⁻⁸–10⁻¹² m），与”食盐晶面衍射用的是 X 射线”的设定自洽。再看波长与晶面间距之比：0.157 nm 对 0.252 nm，两者同一量级——当波长与它所作用的周期结构尺寸相当时，衍射峰才会出现在便于测量的角度，波动性也由此显现。

同一组数据还能回答”会看到几个峰”。把方程改写成 sinθ=mλ/(2d)，代入 λ=0.157 nm、d=0.252 nm，得到 sinθ=0.3115m：m=1、2、3 分别对应 θ≈18.1°、38.5°、69.2°（换算成实验坐标即 2θ≈36.2°、77.1°、138.4°）；而 m=4 时 sinθ≈1.25，大于 1，正弦没有定义，物理上不可能出现。级次数目正是被 sinθ≤1 这一几何约束限制的，下图把这组允许的级次画了出来。

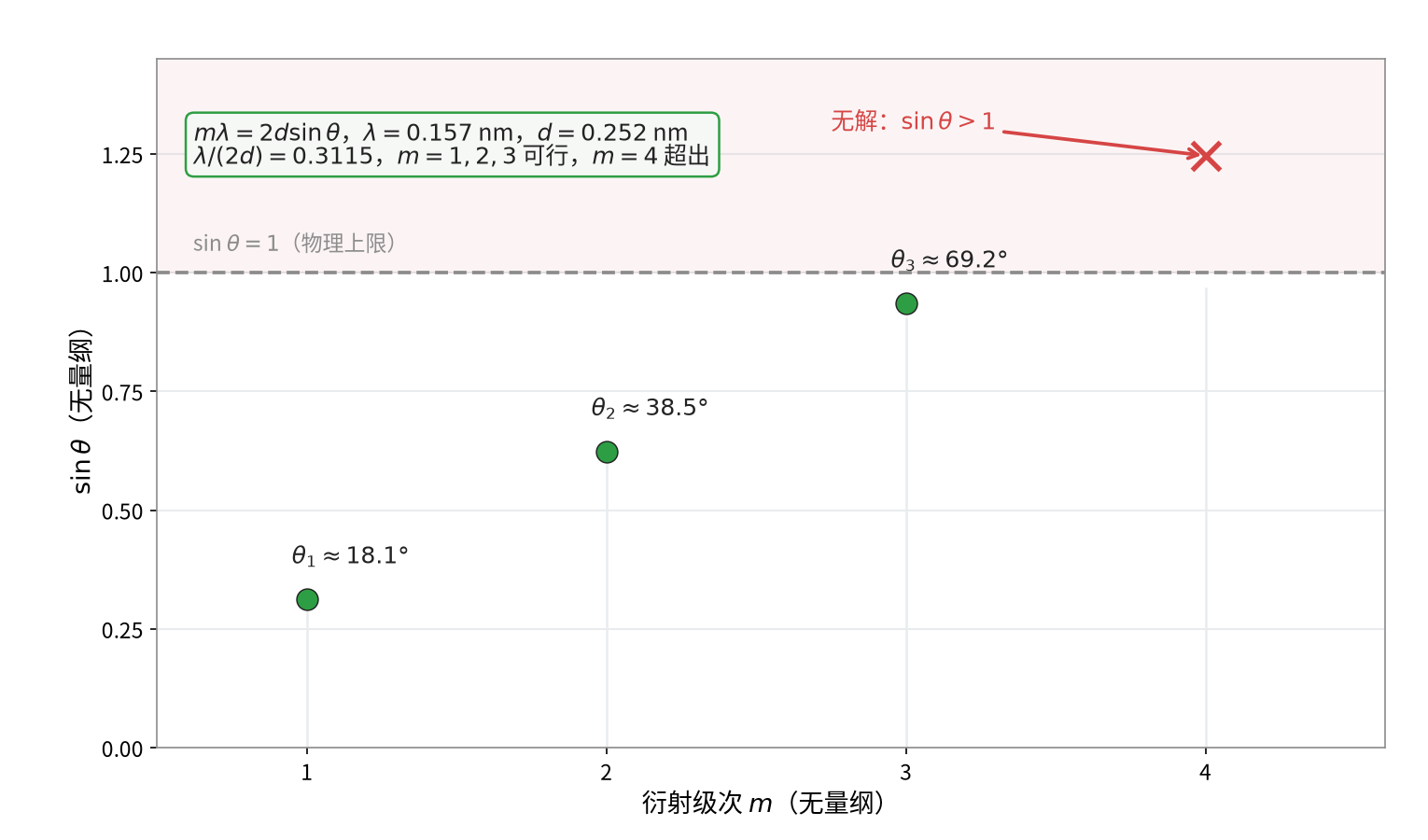

图 3：按 mλ=2d sinθ 计算的 sinθ 随级次 m 的变化（λ=0.157 nm，d=0.252 nm）。m=1、2、3 对应 θ≈18.1°、38.5°、69.2°，落在 sinθ≤1 的物理范围内；m=4 时 sinθ>1，无解。

反过来，如果 X 射线波长已知，测出峰位 θ 就能解出 d=mλ/(2 sinθ)。晶体里不同晶面族各有各的间距，教学材料常把方程写成 λ=2d_hkl sinθ_hkl 来强调这一点：一组峰的位置对应一族晶面，整套峰位就是晶体内部”尺子”的读数。粉末衍射（powder diffraction）让大量微小晶粒以各种取向同时参与衍射，得到的峰位表像指纹一样可用于物相鉴定（phase identification）。

从 1912 年的那张照片到晶体结构测定

X 射线 1895 年被发现后，它究竟是不是电磁波一度只是猜测。1912 年，冯·劳厄（Max von Laue）说服两位同事用晶体散射 X 射线，底片上出现的规则图样在一张照片里同时证明了 X 射线的波动性和晶体的点阵结构——X 射线因此获得 1914 年诺贝尔物理学奖。随后，年轻的威廉·劳伦斯·布拉格（William Lawrence Bragg）提出把波长、晶面间距与衍射角联系起来的方程，即后来的布拉格定律；他与父亲威廉·亨利·布拉格（William Henry Bragg）共同获得 1915 年诺贝尔物理学奖，表彰他们借助 X 射线分析晶体结构的工作。获奖那年，W. L. Bragg 只有 25 岁。

方程把”衍射方向”变成了”间距读数”，X 射线晶体学由此成为一门能测定结构的新科学。最著名的例子是生物学里的 DNA：1953 年沃森（Watson）、克里克（Crick）与威尔金斯（Wilkins）正是利用罗莎琳德·富兰克林（Rosalind Franklin）提供的 X 射线衍射数据，首次建立脱氧核糖核酸（DNA）的双螺旋模型，并于 1962 年获得诺贝尔生理学或医学奖；富兰克林本人未列入该奖，这段历史至今存在争议。在材料一侧，高温超导体等复杂化合物的晶格排列对性能至关重要，同样靠 X 射线晶体学研究；工程上更常见的是粉末衍射物相鉴定——拿到一组峰位，对照数据库就知道样品里有哪些物相。

“布拉格”这个名字后来还被借到一维周期结构：把许多光学薄膜按厚度堆叠起来，让每个界面的反射同位相叠加，就会在特定频率附近形成高反射带，这样的分布式布拉格反射器（DBR）是半导体激光器腔镜的常用方案。多层膜靠周期反射”选波长”，与晶体靠周期散射”选方向”用的是同一种相干叠加思想。

回到开头的问题：X 射线衍射图样里的每一个峰，都是某一组晶面在满足布拉格方程的角度上给出的回答。把峰位代入 mλ=2d sinθ，读出的是晶面间距；把许多组间距拼起来，读出的就是原子在三维空间里的排布方式——这正是”用光看晶体内部”的全部秘密。
