德布罗意物质波原理：从 λ=h/p 到电子衍射

引言：光像粒子之后，电子会像波吗

让一束光穿过两条并排的窄缝，后方的屏幕上会出现明暗相间的条纹——只有波才会这样干涉。可康普顿散射等实验又表明，光在与物质交换能量和动量时，表现得像一包一包的粒子。同一束光，在干涉实验里是波，在散射实验里又像粒子，这就是波粒二象性（wave-particle duality）要面对的事实。

1924 年，法国物理学家德布罗意（Louis de Broglie）提出了一个对称的问题：既然被公认是波的光，在某些场合会表现出粒子性；那么一直被当成粒子的电子，会不会在某些场合表现出波动性？换句话说，电子也有波长吗？如果有，波长由什么决定，又怎样用实验把它“看见”？

这篇文章沿着德布罗意的思路走一遍：先看波长公式 $\lambda=h/p$ 怎么来、量级有多大；再用两个关键实验——镍晶体上的电子衍射与电子双缝——看“电子波”如何被直接观测；最后讲物质波怎样给玻尔的量子化条件一个直观解释，以及它今天在电子显微镜里的用处。

物质波假说：动量为 p 的粒子带波长 λ=h/p

德布罗意的出发点是光。光子虽然常被当作“粒子”，但它仍然满足波动关系：能量与频率成正比 $E=hf$，动量与波长成反比 $p=h/\lambda$，其中 $h=6.626\times10^{-34}\ \mathrm{J\cdot s}$ 是普朗克常量。把第二条改写成

$$
\lambda=\frac{h}{p}
$$

就是光子的波长公式。德布罗意的假说只有一句话：这条关系不仅适用于光子，也适用于电子、质子、原子乃至一切运动的实物粒子。粒子携带的这种波称为物质波（matter wave），也叫德布罗意波（de Broglie wave）；它的波长 $\lambda$ 由粒子的动量 $p$ 决定，动量越大，波长越短。

对由静止经电压 $U$ 加速的电子，若动能远小于其静能（电子静能约 511 keV），可以用非相对论公式 $p=\sqrt{2mK}$，其中 $K=eU$ 是动能、$m$ 是电子质量。于是

$$
\lambda=\frac{h}{\sqrt{2meU}}
$$

把 $U=54\ \mathrm{V}$ 代入（$e=1.60\times10^{-19}\ \mathrm{C}$，$m=9.11\times10^{-31}\ \mathrm{kg}$），得到 $\lambda\approx1.67\times10^{-10}\ \mathrm{m}=0.167\ \mathrm{nm}$，约 1.67 埃（1 Å=0.1 nm）——正好落在原子间距（约 0.1–0.3 nm）的量级上。这说明什么？**如果电子真是波，晶格里规则排列的原子就应该能像光栅衍射光一样“衍射”电子。**而宏观物体的物质波则短到无法想象：一只 0.10 kg 的小球以 10 m/s 运动时，$\lambda=h/p\approx6.6\times10^{-34}\ \mathrm{m}$，比原子尺度（约10⁻¹⁰ m）还小二十多个量级，这正是日常生活中看不到波动性的原因。

表 1：三种运动物体的德布罗意波长量级（54 V 与 600 V 电子数值见正文第三、四节；小球一行按 λ=h/p 直接代入）

物体 运动条件 物质波波长
电子 54 V 电压加速 ≈0.167 nm（1.67 Å）
电子 600 V 电压加速 ≈0.050 nm
小球（0.10 kg） 10 m/s ≈6.6×10⁻³⁴ m

按假说，物质波的波长如此依赖质量与速度，验证它的最好办法，就是找一套“间距与电子波长同量级”的周期性结构——晶体恰好满足条件。

戴维森–革末实验：镍晶体把电子“衍射”了

把电子束打到晶体表面，如果电子真是波，晶体中周期排列的原子就会扮演“光栅”的角色：从不同原子散射的电子波叠加，在某些方向加强、某些方向抵消，形成只有波才会有的衍射极大。1927 年，戴维森（Clinton Davisson）与革末（Lester Germer）就在镍晶体表面观察到了这一现象。有意思的是，他们原本是在研究电子轰击金属表面的问题，并不是专门去验证德布罗意假说；他们把镍样品先在高温炉中特殊处理，使其形成大尺寸的规则晶区，随后测量了不同散射角 $\phi$ 上反射电子的强度。

当加速电压约为 54 V 时，散射强度在 $\phi\approx50°$ 附近出现一个清晰的极大。把镍表面原子行近似看成间距为 $a$ 的周期结构，衍射极大满足与光栅方程同构的条件：

$$
n\lambda=a\sin\phi
$$

其中 $n$ 是整数。镍靶的原子行间距由 X 射线晶体学独立测得为 $a=2.15\ \mathrm{Å}$。取一阶极大 $n=1$、$\phi=50°$，得到实验波长

$$
\lambda=(2.15\ \mathrm{Å})\sin50°\approx1.64\ \mathrm{Å}
$$

而 54 V 电子按德布罗意公式 $\lambda=h/\sqrt{2meU}$ 算出的理论值是 1.67 Å。两个数字只差约 2%，实验与假说如此接近，成为物质波存在的第一个有力证据。

低能电子只与晶体最表面的原子层作用，得到的衍射线比较宽；当更高能量的电子束穿过薄金属箔时，会与体内许多层晶面发生散射，衍射极大变得尖锐，得到的图样与 X 射线在晶体上产生的图样高度相似（图 1）。这组图样最直观地说明：电子在晶体中的行为与波完全一致。

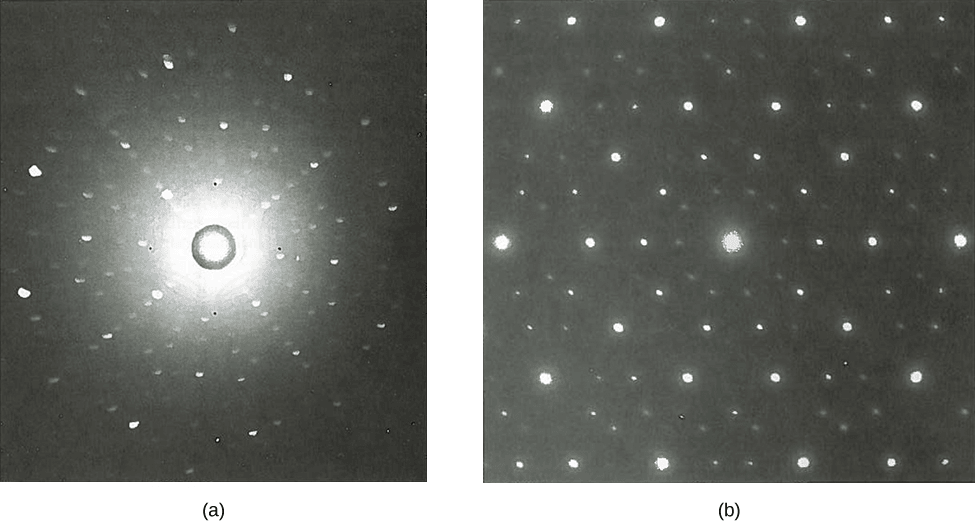

X射线与电子在晶体上的衍射图样

图 1：(a) X 射线与 (b) 电子分别在同一类晶体上散射得到的衍射图样，斑点的对称排列反映晶体结构的对称性。

戴维森–革末实验的意义在十年内就得到了最高级别的承认：1937 年诺贝尔物理学奖授予戴维森与乔治·佩吉特·汤姆孙（George Paget Thomson），理由是“他们实验发现电子被晶体衍射”。物质波不再是纸面上的假说，而成了可以反复操作的实验事实。

电子双缝：一个个电子也能积累出干涉条纹

晶体衍射已经很有说服力，但还留下一个问题：电子束里有大量电子，衍射图样会不会只是“一群电子的集体行为”？要回答它，最干净的办法是把光学里最经典的杨氏双缝实验搬到电子上：屏幕上只有两条缝，如果单个电子没有波动性，条纹就不可能出现。

1961 年，约恩松（Claus Jönsson）首次用电子束完成了双缝干涉。更关键的是后续的单电子实验：1974 年波齐（Giulio Pozzi）与 1989 年外村彰（Akira Tonomura）让电子一个一个地通过双缝，屏幕上每次只落下一个点；随着到达的电子越来越多，落点逐渐拼出明暗相间的干涉条纹——和电子束一次性通过时形成的条纹完全相同（图 2）。

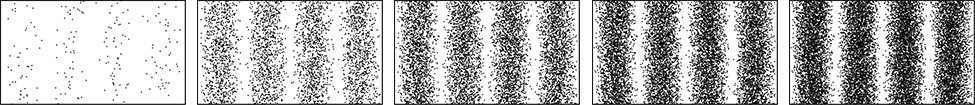

电子双缝干涉条纹的逐次积累

图 2：计算机模拟的电子杨氏双缝干涉图样：从左到右依次是电子数增加的过程，无论电子成束通过还是逐个通过，最终都形成同一组明暗条纹。

单个电子每次明明只在一个位置被记录，大量单个电子的落点却呈现波特有的条纹分布——这正是波粒二象性的核心内容：只用“经典粒子”或只用“经典波”的图像，都无法完整描述电子的行为。

电子双缝实验还能反过来“测量”电子波长。一个典型的装置用金膜覆盖的硅膜做双缝，缝宽 62 nm、缝长 4 μm、缝间距 $d=272\ \mathrm{nm}$；电子经 600 V 电压加速，德布罗意波长 $\lambda=0.050\ \mathrm{nm}$。把双缝干涉条件

$$
d\sin\theta=n\lambda
$$

用于一阶明纹（$n=1$），得 $\sin\theta=\lambda/d=0.050/272\approx1.8\times10^{-4}$，即 $\theta\approx0.010°$。条纹的角度间距如此之小，是因为电子波长只有 0.05 nm，比可见光短约一万倍；而波长越短，能分辨的结构越细——电子显微镜正是靠这一点把分辨本领推到光学显微镜之上。

驻波条件：物质波怎样解释玻尔的量子化

德布罗意假说还有一个漂亮的结果：它给玻尔模型中“莫名其妙”的量子化条件提供了直观物理解释。先看一根两端固定的弦：弦上能稳定存在的振动并不是任意波长，只有整数个半波长恰好铺满弦长时，才能形成驻波（图 3(a)）。把弦弯成一个圆、两端相接，道理仍然成立——只不过绕一整圈后波必须首尾相接，因此圆周上只能容纳整数个完整波长。

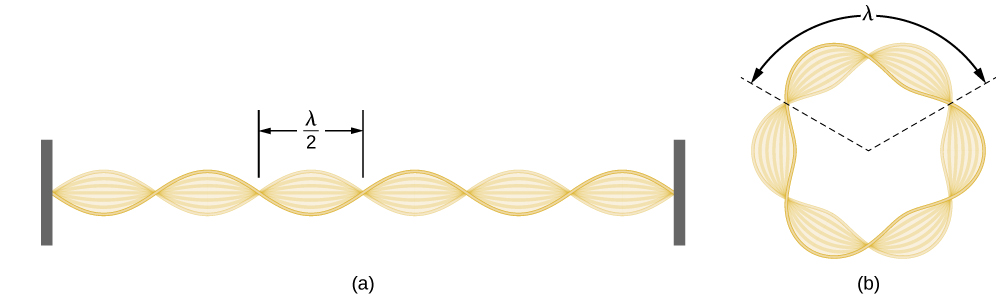

弦上的驻波与氢原子第三玻尔轨道中的电子波

图 3：(a) 两端固定的弦上的驻波，相邻节点间距为半个波长；(b) 氢原子第三玻尔轨道（n=3）中的电子波，轨道上形成闭合的驻波。

把氢原子里的电子想象成绕原子核传播的波，第 $n$ 条允许的轨道半径 $r_n$ 就必须满足驻波条件

$$
2\pi r_n=n\lambda
$$

也就是轨道周长等于物质波波长的整数倍。对基态轨道（$n=1$），玻尔半径 $a_0=0.529\ \mathrm{Å}$，电子物质波波长 $2\pi a_0\approx3.32\ \mathrm{Å}$——恰好等于第一轨道的周长。玻尔当初为解释氢光谱而人为假设的角动量量子化，就这样被“电子是绕核的波”这一图像自然地推了出来。需要说明的是，这只是早期量子论阶段对氢原子的一种直观模型，后来发展出的完整量子力学用更严格的波函数描述电子，但“驻波条件给出分立轨道”的物理图像至今仍是理解量子化的第一块跳板。

同样的“波被关进有限空间就必然分立”的图像，也被今天的工程师搬进了人造纳米结构。半导体量子点（quantum dot）是把窄带隙材料做成纳米尺度的微小晶粒、再嵌进宽带隙基质里的结构，其中的电子和空穴都被限制在一个三维“盒子”中；当量子点的尺寸小到与电子德布罗意波长同量级时，电子的能态会从块体材料的连续能带分裂成类原子的分立能级，仿佛一颗“人造原子”。这种能级分立、可逐个发射光子的量子点，正是当今单光子源与量子密钥分发等量子光学研究的常用器件。

物质波也不只属于电子。此后实验中，中子的物质波被用于散射并测定晶体结构，大到 C₆₀ 的分子的物质波也被测量过；波动性是所有运动实物粒子的普遍性质，只是宏观物体的质量太大、波长短到无法察觉。

正是这条普遍性质，造就了今天分辨率最高的显微镜之一。1931 年，鲁斯卡（Ernst Ruska）造出第一台电子显微镜原型机，其核心思想正是“磁场可以像透镜会聚光一样会聚电子束”。在透射电子显微镜里，电子经电子枪加速到最高约 400 keV，物质波波长随之变得很短；现代高分辨透射电镜的分辨本领优于 0.5 Å（0.05 nm），放大倍率可超过 5000 万倍，而光学显微镜目前的最佳分辨本领约为 97 nm。从 1924 年纸面上的 $\lambda=h/p$，到镍晶体表面那个 1.64 Å 的衍射极大，再到屏幕上逐点积累的电子条纹——物质波早已不是待验证的假说，而是现代显微术每天都在使用的工作原理。
