文献解读 | 超表面单芯片光接收机：金属透镜聚焦、偏振分束与相干混频集成在一块芯片上（Nature Communications 2025）
论文简介
这篇论文解读的是日本东京大学（School of Engineering）Go Soma、Tomohiro Akazawa、Eisaku Kato、Kento Komatsu、Mitsuru Takenaka、Yoshiaki Nakano 与 Takuo Tanemura 等人 2025 年发表于 Nature Communications 的工作：Ultrafast one-chip optical receiver with functional metasurface（DOI: 10.1038/s41467-025-65984-6，开放获取，CC BY 4.0；期刊原文页；PMC 全文；arXiv:2503.02264）。论文于 2025 年 3 月投稿、11 月在线发表，通讯作者为 Go Soma 与 Takuo Tanemura，实验数据全部公开在 Zenodo。
一句话贡献：论文把一片厚约 1 µm 的非晶硅超表面与超快膜式 InGaAs/InP 光电探测器阵列分别集成在透明衬底两侧，让“正入射、空间并行”的光信号直接完成聚焦、偏振分选与相干混频——这些在传统接收机里由波导型光子集成芯片（photonic integrated circuit，PIC）中的偏振分束器、光学混频器和多个探测器完成的动作，现在由一片超表面在二维平面上同时完成：四芯光纤的四通道强度信号可并行解调到 320 Gbit/s，斯托克斯矢量接收机（Stokes-vector receiver，SVR）与集成混频器的相干接收机（coherent receiver，CR）则把偏振与相位自由度一并收进来。
一个根本约束：光接收机为什么难以“二维铺开”
先看接收端遇到了什么结构性问题。相干光通信用光的强度、相位和偏振同时承载信息，接收机要把这些自由度逐一解出来：输入光先被偏振分束器（polarization beam splitter，PBS）分成两路正交偏振，再与本地振荡器（local oscillator，LO）激光在 90° 光学混频器里干涉，每一路都用平衡探测器对接收，得到同相（in-phase，I）与正交（quadrature，Q）分量——一套双偏振相干接收机通常要四颗高速探测器加一整套分束、混频与移相光路。与此同时，空间分割复用（space-division multiplexing，SDM）用多芯光纤、多模光纤把信道数量再乘上一个空间因子，接收端要处理的并行端口数随之成倍增加。
问题在于：今天这些收发机几乎都实现为波导型 PIC。波导把光约束在一条线上传输，优点是紧凑、与 CMOS 工艺兼容，缺点是二维扩展天生受限——要在同一块芯片上并排放置几百上千个接收通道，波导的布线、交叉与热串扰会让版图迅速失控。换句话说，光通信一直在“单根波导里把每个自由度的颗粒度做细”，却很难“把大量信道在平面上铺开”。这篇论文的出发点很直接：能不能换一种架构，让光不进入波导，直接以自由空间正入射的方式落在一片超表面上，由超表面代替波导 PIC 完成分束、偏振操纵与聚焦，再被背后的探测器阵列接收？这样信道数只取决于光刻能画多少探测器与多少超表面单元，空间并行性就回到了二维平面本身。
平台：超表面与膜探测器“双面合一”
论文的平台结构非常简洁：一块 525 µm 厚的熔融石英（SiO₂）衬底，一侧是直径从几微米到几十微米的膜式 InGaAs/InP p-i-n 光电探测器阵列，另一侧是与之背对背对准的非晶硅超表面。超表面由 1050 nm 高的硅纳米柱按 700 nm 周期排成三角（或方格）晶格，工作波长落在 1550 nm 通信 C 波段。光从超表面侧正入射：先被纳米柱调制波前与偏振，穿过透明衬底后直接照到探测器上。膜式探测器把光吸收层做到 500 nm 厚的 i-InGaAs，配合超低电容设计，论文引用的前期工作表明这类探测器带宽可超过 100 GHz；本工作用矢量网络分析仪实测的 3 dB 光电带宽大于 70 GHz，主要受仪表上限限制。1.2 cm² 的芯片上共排布了 94 个接收机，覆盖四种构型。

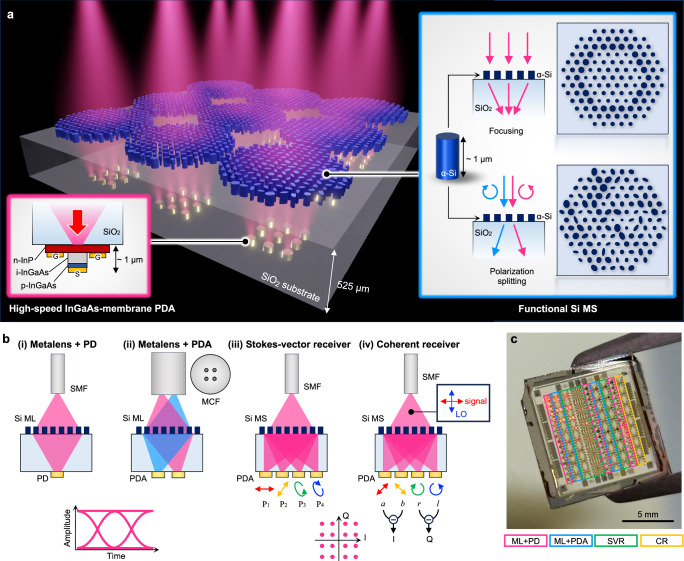

图 1：单芯片光接收机平台。(a) 非晶硅超表面与高速膜式 InGaAs/InP p-i-n 光电探测器分别集成在透明 SiO₂ 衬底两侧，空间并行的输入信号从超表面侧正入射并被聚焦到探测器阵列；超表面提供聚焦、分束与偏振操纵三种功能。(b) 四种接收机：(i) 单通道金属透镜探测器；(ii) 金属透镜 + 探测器阵列接收多芯光纤并行信号；(iii) 偏振分选超表面把光按 P1–P4 四个偏振基分到四通道探测器阵列的斯托克斯矢量接收机；(iv) 偏振分束超表面充当光学混频器的相干接收机，信号与本振光以 x/y 正交偏振入射，从四路光电流恢复同相与正交分量。(c) 1.2 cm² 芯片实物照片，集成 94 个接收机。
超表面的设计逻辑和普通“平面透镜”一致：把每个纳米柱看成能独立赋相位的亚波长天线，目标相位分布由准直项与聚焦项相加得到。设超表面上一点到目标焦点 $(x_p,y_p)$ 的距离为 $\rho=\sqrt{(x-x_p)^2+(y-y_p)^2}$，在折射率为 $n_s$ 的衬底内实现焦距 $f_2$ 的聚焦，需要附加相位
$$\varphi_{\mathrm{foc}}(x,y)=-\frac{2\pi n_s}{\lambda}\left(\sqrt{\rho^2+f_2^2}-f_2\right),$$
其中 $\lambda=1550$ nm、$n_s=1.53$、$f_2=525$ µm（正好等于衬底厚度）；圆柱纳米柱的直径按严格耦合波分析（RCWA）预计算的相位—直径映射表选取。要同时控制偏振时，把纳米柱截面改成椭圆并引入旋转角，用快慢轴相位（$\varphi_u$、$\varphi_v$）与旋转角 $\theta$ 三个参数就能实现任意对称幺正琼斯矩阵——斯托克斯分选与相干混频所需的“偏振相关相位分布”都从这套参数里来。论文验证的四类接收机可以概括为下表。
表 1：论文在同一种“超表面 + 膜探测器阵列”平台上演示的四类接收机。
| 接收机类型 | 超表面实现的功能 | 探测器布局 | 论文演示的高速结果 |
|---|---|---|---|
| 单通道 IM-DD | 金属透镜聚焦 | 单颗 6 µm 探测器 | 40 Gbit/s NRZ、80 Gbit/s PAM4（低于 KP4-FEC 阈值） |
| 四通道 IM-DD | 四路金属透镜分别聚焦 | 4×8 µm 探测器 | 4×40 Gbit/s NRZ（160 Gbit/s）、4×80 Gbit/s PAM4（320 Gbit/s） |
| 斯托克斯矢量接收机（SVR） | 按四个偏振基分选并聚焦 | 4×8 µm 探测器 | 40 Gbaud 自相干 QPSK/16QAM/64QAM（80/160/240 Gbit/s） |
| 相干接收机（CR） | 偏振分束 + 光学混频 | 4×20 µm 探测器 | 80 Gbit/s QPSK、160 Gbit/s 16QAM（低于 HD-FEC 阈值） |
表注：数据来源为论文全文与图 1–5；IM-DD 为强度调制/直接探测，KP4-FEC、HD-FEC 为两种前向纠错码。
先看最基本的单通道结果，它验证了“超表面 + 探测器”这个组合本身够快够灵敏。340 µm 口径的金属透镜把单模光纤出射光聚焦到 6 µm 探测器上，光纤端面到超表面 841 µm，入射光斑模场直径约 160 µm；整体接收灵敏度（已计入透镜效率）为 0.27 A/W，暗电流约 1 nA（−3 V 偏压）。按探测器吸收效率约 27% 折算，制备出的金属透镜聚焦效率约 80%，与全波仿真设计值 85% 接近。40 Gbit/s 非归零码（non-return-to-zero，NRZ）与 80 Gbit/s 四电平脉冲幅度调制（four-level pulse amplitude modulation，PAM4）信号的眼图张开清晰，误码率低于 KP4 前向纠错（forward error correction，FEC，以太网链路常用的 KP4 码）阈值 2.4×10⁻⁴，且在整个 C 波段（1530–1570 nm）对波长不敏感。有了这块“地基”，后面三种构型就是把同样的平台往空间、偏振和相位三个维度上扩展。
空间并行：四芯光纤上的四路 80 Gbit/s
第二层扩展利用的是光最容易拿到的自由度——空间。论文选了一根四芯光纤（multi-core fiber，MCF）做信源：四根纤芯的芯距 40 µm、单芯模场直径 10.4 µm，四路独立信号从四根芯里出来，经过 631 µm 的自由空间传播后在超表面上形成四团互不重叠的光斑（每团模场直径约 120 µm）。超表面被设计成四个“偏心金属透镜”的组合：每个芯对应的那部分孔径，把本芯的光聚焦到属于它的那颗探测器上。于是“多芯光纤 → 探测器阵列”的扇出（fan-out）不再需要专门的耦合器件，光纤端面离芯片稍远一点，让四团光斑自然散开即可。

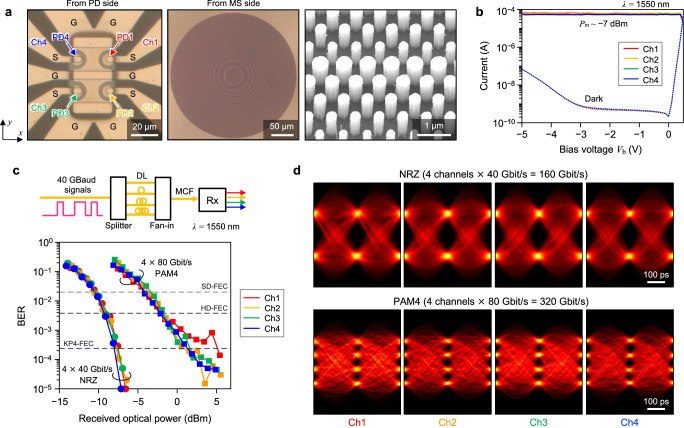

图 2：金属透镜集成四通道接收机对多芯光纤并行信号的接收。(a) 器件正反面显微镜与扫描电镜照片，探测器台面直径 8 µm。(b) 各芯输入 1550 nm 光时的 I–V 曲线与暗电流，四路特性一致。(c) 40 Gbaud 信号经不同长度延迟线去相关后由四芯光纤送入接收机，四个通道误码率随接收光功率变化。(d) 4×40 Gbit/s NRZ（合计 160 Gbit/s）与 4×80 Gbit/s PAM4（合计 320 Gbit/s）的眼图，全部低于 KP4-FEC 阈值。
实验里四路信号先用不同长度的光纤延迟线去相关，再同时送入四芯光纤，避免通道间数据重复造成误码率虚低。四颗探测器测得的 I–V 特性一致，通道间串扰被抑制到 −25 dB 以下。以 40 Gbaud 符号率同时收四路：NRZ 每符号携带 1 bit，单路 40 Gbit/s、四路合计 160 Gbit/s；PAM4 每符号携带 2 bit，单路 80 Gbit/s、四路合计 320 Gbit/s——两种格式下四个通道的误码率全部低于 KP4-FEC 阈值，眼图张开。这里的量级检查很直观：320 Gbit/s = 4 路 × 40 Gbaud × 2 bit/符号，与论文报告的 4×80 Gbit/s PAM4 完全自洽。更重要的是，这套并行接收没有增加任何波导、合束器或扇出器件，多一个空间信道只需在超表面上多画一组聚焦单元、在探测器阵列上多放一颗探测器。
偏振维度：斯托克斯矢量接收机与 240 Gbit/s
第三层扩展处理偏振。光的偏振态可以用斯托克斯矢量（Stokes vector）$S=(S_1,S_2,S_3)$ 描述——三个分量分别对应三个正交基下的强度差，比如水平/垂直、±45° 线偏振与左/右圆偏振。测偏振的标准做法是投影：让光依次经过不同偏振基的检偏器，从几个方向的强度差反推 $S$。论文把检偏器阵列直接画进了超表面：每个“像素”是一颗椭圆截面纳米柱，它把入射光按四个偏振基 P1–P4 分选并聚焦到四颗探测器上。选择哪个投影基组合很讲究——四个基矢量如果在庞加莱球（Poincaré sphere）上构成内接正四面体，接收灵敏度最大。正四面体任意两个顶点到球心连线的夹角满足
$$\cos\theta=-\frac{1}{3},\qquad \theta\approx 109.47^{\circ},$$
论文的 P1–P4 正是按这个几何配置设计。实验中转动半波片让输入偏振扫过整个三维斯托克斯空间，四路光电流换算出的 $(S_1,S_2,S_3)$ 与理论值的平均误差小至 0.071，偏振分选与重构都工作正常。

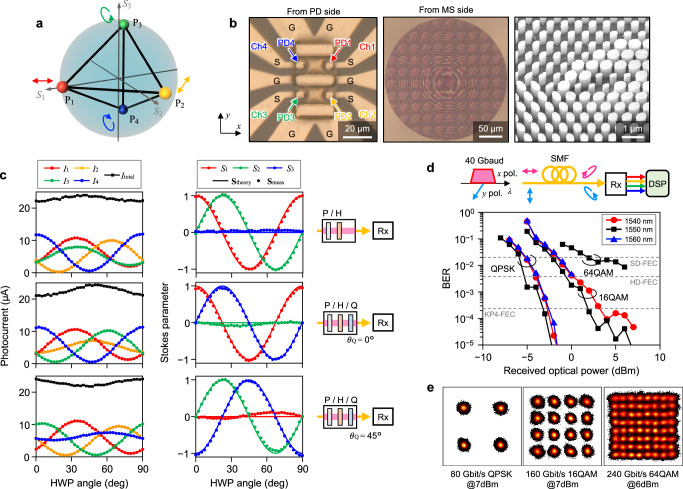

图 3：斯托克斯矢量接收机（SVR）。(a) 四个偏振基 P1–P4 在庞加莱球上构成内接正四面体，使接收灵敏度最大。(b) 器件正反面显微镜与扫描电镜照片，探测器台面直径 8 µm。(c) 转动半波片扫过整个偏振空间时四路光电流与恢复的斯托克斯矢量，实测与理论平均误差 0.071。(d) 40 Gbaud 自相干 QPSK/16QAM/64QAM（80/160/240 Gbit/s）在 1540/1550/1560 nm 的误码率曲线。(e) 1550 nm 下三种格式解调后的星座图。
只测偏振还不够“通信”。论文的巧妙处在于用这台接收机做自相干（self-coherent）解调：发射端让一路高速相干信号与一路未调制、偏振与之正交的连续波（continuous wave，CW）参考光合并，一起送入普通单模光纤。光纤里的双折射会随机改变两者共同的偏振态，在自相干方案里，若接收端只投影到单一偏振基，这种旋转会直接破坏信号与参考光之间稳定的正交关系；但 SVR 每时每刻都能测出完整的斯托克斯矢量——偏振漂移相当于斯托克斯空间里的一个旋转，把测到的矢量旋回去，信号与参考光的相对关系就恢复了。这个“转坐标系”的动作由数字信号处理（digital signal processing，DSP）里的 2×3 实值 MIMO（多输入多输出，multiple-input multiple-output）均衡器完成。于是 40 Gbaud 的符号率下，QPSK（正交相移键控，quadrature phase-shift keying）、16QAM 与 64QAM（16/64 进制正交幅度调制，quadrature amplitude modulation）每符号分别携带 2、4、6 bit，对应 80、160、240 Gbit/s；论文在 1550 nm 成功解调 240 Gbit/s 64QAM，误码率低于 8.8×10⁻³（在 20% 开销软判决 FEC 的纠错能力之内），并在多种随机输入偏振态下验证了 160 Gbit/s 16QAM 的抗偏振漂移能力。换一个角度看，这颗芯片的四个投影强度里同时含着信号幅度与“信号×参考”的拍频项——相位信息被编码在这些拍频里，只要把偏振态测准、把旋转解掉，就能稳定地解出相位，而不需要额外的干涉仪光路。
相位维度：集成光学混频器的相干接收机
最后一种构型把教科书里的相干接收机搬到自由空间：超表面直接充当光学混频器。相干探测的本质是让信号光与一束更强的本振光在探测器上拍频，拍频项的幅度和相位分别携带信号的幅度与相位信息；要同时取出 I、Q 两个正交分量，需要本振相对信号有 0°、180°、90°、270° 四种相移的组合。论文的超表面把实现这一切的元件画在同一片结构里：MS-A 与 MS-B 两套子结构交错排布，前者把入射光按 ±45° 线偏振基（记为 a/b）分束，后者按左、右圆偏振基（记为 r/l）分束，四束光分别聚焦到四颗 20 µm 探测器上。

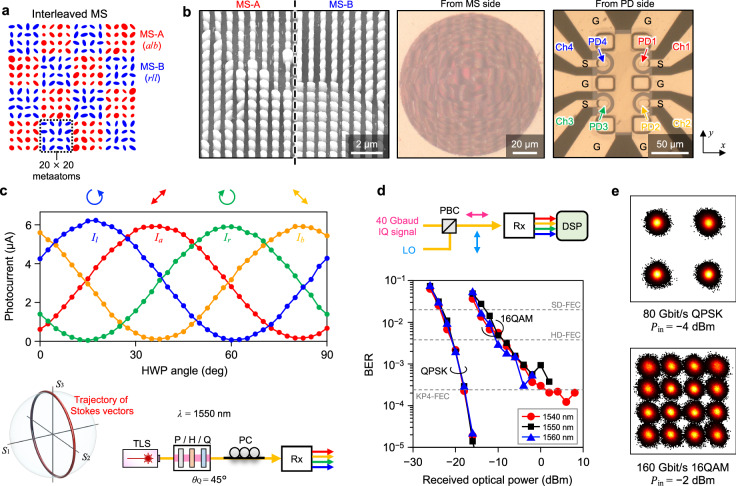

图 4：相干接收机与集成超表面光学混频器。(a) 超表面由交错排布的 MS-A 与 MS-B 两部分组成，分别按 ±45° 线偏振基（a/b）与左/右圆偏振基（r/l）分束。(b) 器件正反面显微镜与扫描电镜照片，探测器台面直径 20 µm。(c) 转动半波片时四路光电流呈正弦变化，各端口消光比大于 15 dB。(d) 80 Gbit/s QPSK 与 160 Gbit/s 16QAM 在 1540/1550/1560 nm 的误码率曲线，均低于 7% HD-FEC 阈值。(e) 1550 nm 下两种格式的星座图。
为什么这四路拍频刚好给出 I、Q？关键在偏振基之间的相位关系。设信号光沿 x 偏振、本振光沿 y 偏振入射。±45° 线偏振基 a/b 是把 x、y 分量以同相或反相叠加，圆偏振基 r/l 则是让 y 分量相对 x 分量滞后或超前 90° 再叠加——于是 a 与 b 的差给出同相项，r 与 l 的差给出正交项，天然等价于两对平衡探测器（balanced detector），消除了共模噪声。设计上这对应一组简洁的参数关系：MS-A 的原子取快慢轴相位 $\varphi_u=\varphi_a$、$\varphi_v=\varphi_b$、旋转角 $\theta=\pi/4$；MS-B 取 $\varphi_u=(\varphi_r+\varphi_l)/2$、$\varphi_v=(\varphi_r+\varphi_l)/2+\pi$、$\theta=(\varphi_r-\varphi_l)/4$。论文测得四个端口的消光比都超过 15 dB，说明两套子结构的偏振分束都工作正常。
系统验证同样落在 40 Gbaud 量级：80 Gbit/s QPSK 与 160 Gbit/s 16QAM 在 1540、1550、1560 nm 三个波长下误码率都远低于 7% 硬判决前向纠错（HD-FEC）阈值 3.8×10⁻³，星座点清晰聚拢。需要如实交代的一个数字是：这版相干接收机的总响应度只有约 0.13 A/W，对应聚焦效率约 40%，明显低于单通道金属透镜构型的 80%——论文把差距归因于混频超表面的制备不完美与输入光纤的对准误差。也就是说，原理路线已经走通，但从“能解调”到“系统代价可接受”，中间还差一轮针对大面积、对准容差和制备良率的工程优化，这正是后续值得推进的方向。
意义与展望
这项工作的意义在于回答了“超表面在高速光通信接收端能干什么”的问题：它把波导 PIC 里那些毫米级、需要逐级对准的分立功能——分束、偏振操纵、聚焦、混频——压缩成一片微米厚、纯光刻定义的超表面，让接收机回到“光正入射、并行铺开”的二维架构。一块 1.2 cm² 芯片上 94 个接收机、四种构型共用同一套“超表面 + 膜探测器”平台，说明空间并行不是靠堆器件，而是靠平面制造本身；四芯光纤四通道 320 Gbit/s 并行接收没有使用任何扇出器件，斯托克斯矢量接收机与集成混频器则分别覆盖了偏振和相位两个自由度。就论文所知，这是功能超表面与超快探测器阵列集成在高速通信收发机中的首次展示。
从原理验证走向实际应用，仍有几处边界等待推进。第一是效率与对准：相干接收机目前约 40% 的聚焦效率若能提高到金属透镜构型的 80% 量级，系统光功率预算会明显改善；第二是规模化与封装：接收机数量、超表面口径与多芯光纤的芯数、芯距需要一起放大，并把光纤到芯片的间距控制纳入封装设计；第三是动态性：本文的超表面是固定的，论文讨论中提到，与液晶、相变材料或 MEMS 等调谐机制结合（Atwater 课题组 2022 年的综述系统梳理了这类有源超表面路线，见参考资料）可以让波束指向与偏振功能随时间重构，把接收端的灵活性补上。论文展望的应用场景相当宽：超密集光互连、自由空间光通信、大规模光学神经网络与相干三维成像，共享的都是“高空间并行、光正入射”这一特性——在数据中心光互连持续向短距、多通道、低功耗收缩的背景下，这条“不用波导的接收机”路线值得关注。
