论文简介

这篇论文解读的是 Siegel 等人 2024 年发表于 Nature Communications 的工作:Electrostatic steering of thermal emission with active metasurface control of delocalized modes(DOI: 10.1038/s41467-024-47229-0,开放获取,CC BY 4.0;期刊原文页PMC 全文)。论文由美国威斯康星大学麦迪逊分校(University of Wisconsin–Madison)物理系与电子与计算机工程系、韩国科学技术院(KAIST)电机工程学院以及美国诺斯罗普·格鲁曼公司(Northrop Grumman Corporation)合作完成:Joel Siegel 与 Shinho Kim 为共同第一作者,Min Seok Jang(KAIST)与 Victor Watson Brar(UW–Madison)共同指导。

一句话贡献:论文用”金背反射镜 + 2 μm 氮化硅介质腔 + 石墨烯-金狭缝超表面”构成一个电场可调的法布里-珀罗(Fabry-Perot, F-P)谐振腔,通过栅极电压改变石墨烯费米能级(Fermi level, $E_F$),让一块加热到 250 °C 的表面在 6.61 μm 处发出的窄带热辐射方向连续改变约 16°,峰值发射率保持 0.9 以上;理论设计进一步预示,优化结构可把转向范围扩大到约 60°。

热辐射为什么难”指哪打哪”

先看这个工作要解决的问题。任何温度高于绝对零度的物体都在持续发射热辐射,温度在 0–700 °C 之间时,辐射能量集中在中红外(mid-infrared, MIR)波段。热辐射看似”笨”——通常又宽谱、又各向同性、又是非相干的,但它有一个巨大优势:不需要外部光源。只要物体是热的,它自己就会发光。过去二十年的纳米光子学研究已经证明,用超表面等微纳结构调控发射率(emissivity, $\varepsilon$),可以把热辐射做成窄带、定向、甚至相干的,典型方案包括金属纳米天线、半导体准连续态束缚态(quasi-BIC)共振,以及支持长程非局域模式的表面波光栅、F-P 腔和光子晶体。

真正的难点在于”动态”两个字。热辐射器件通常在固定温度下工作,想把发射方向、频率或强度实时改来改去,就必须引入光学性质可变的材料。锗锑碲相变材料(GST)、二氧化钒(VO₂)和硅可以调控反射光的幅度与相位,但它们要么需要改变整个器件的温度,要么不适合高温恒温工作的热发射场景;石墨烯、III–V 量子阱和氧化铟锡(ITO)这类载流子浓度可电调的材料则不同,它们化学与相态稳定、能承受高温,已被用于电学调控白炽发光的强度与频率。麻烦在于:这类材料带有欧姆损耗,在某些结构里会抑制长程非局域模式的建立,而后者正是相干、定向热发射所依赖的。于是”动态角度调控热辐射”在论文写作时仍是热超表面领域一个悬而未决的问题。

论文的核心思路可以压缩成一句话:与其在”辐射源”上做文章,不如在”腔的边界条件”上做文章。把一片电场可调的石墨烯-金属超表面当作 F-P 腔的一面部分反射镜,用电压移动腔的共振角度,热辐射的发射方向就会跟着共振条件一起改变。下面先看器件长什么样,再拆开它每一步的物理。

器件:一片金-石墨烯超表面盖住的红外谐振腔

器件的纵向结构从下往上依次是:2 μm 厚的氮化硅(SiN_x)膜,背面镀 2.5 nm 铬黏附层与 100 nm 金,这层金既是红外反射镜,又兼任栅极电压的背电极;SiN_x 正面先长 30 nm 氧化铝(Al₂O₃),再转移一片用化学气相沉积(CVD)生长的单层石墨烯,石墨烯上再盖 5 nm 氧化铪(HfO₂);最上层是周期性金条阵列——金条厚 30 nm、宽 1 μm、条间间隙仅 40 nm。顶部阵列用电子束光刻(EBL)做在 4×4 mm² 的区域上,金属-绝缘体-金属(MIM)表面等离激元模式在约 4500 cm⁻¹ 处,远高于约 1500 cm⁻¹ 的工作频率,对转向特性几乎没有影响;亚波长周期则保证除了 0 级以外没有高阶衍射。

图 1

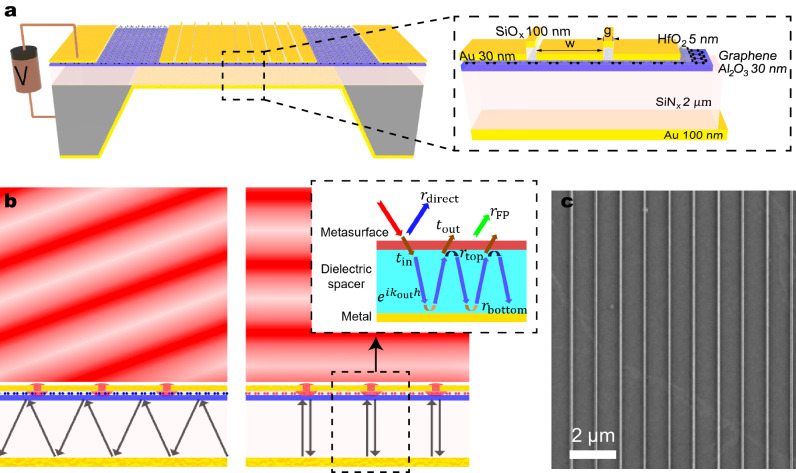

图 1:动态热发射转向器件的示意图与工作原理。(a) 器件结构图,放大图显示石墨烯-金狭缝超表面的单元结构;(b) 石墨烯超表面调控介质内非局域 F-P 模式的电可调定向热发射工作原理——发射角由依赖入射角的共振吸收条件决定,该条件随石墨烯费米能级 E_F 变化,插图把总反射分解为直接反射 r_direct 与 F-P 反射 r_FP 两个通道;(c) SiN_x 膜上方石墨烯超表面的扫描电子显微镜(SEM)图像,金条宽度 w=1 μm、间隙 g=40 nm。

这片”金条-石墨烯”超表面有两个角色。第一,它是 F-P 腔顶部的一面部分反射镜:金背镜是全反射端,超表面是半透射端,中间的 SiN_x 就是腔体。第二,它是整个器件里唯一”可动”的部件:栅压 V_G 横跨介质腔施加,电场直接改变石墨烯的费米能级 E_F;由于石墨烯的光学电导率由载流子密度决定,E_F 一变,顶部镜面的复反射与透射系数就跟着变。论文把顶部结构看作一张有效表面导纳(surface admittance)二维薄片——它总厚度比 6.6 μm 量级的自由空间波长小约两个数量级,这种处理是合理的。

表面导纳模型给出一个很直观的定性图像:金属条加 40 nm 窄缝在低载流子浓度下呈现强容性(阻抗虚部很大);E_F 升高后石墨烯电导增大,超表面容性降低、同时获得更大的实部电导,镜面的反射特性随之改变。真正有趣的是这种改变如何被 F-P 腔放大成”发射角移动”,这正是下一节要拆的机制。

机制:发射率等于吸收率,两条反射通道互相干涉

要理解发射,先理解吸收。基尔霍夫热辐射定律(互易性)告诉我们,一个物体的发射率等于吸收率。本器件透射通道被金背镜完全堵死,于是吸收率等于 1 减去总反射率:

$$\varepsilon(\omega,\theta)=\alpha(\omega,\theta)=1-|r_{\mathrm{tot}}|^2=1-|r_{\mathrm{direct}}+r_{\mathrm{FP}}|^2$$

其中总反射系数 r_tot 可以分解成两个通道:顶部表面的”直接反射” r_direct,以及进入 SiN_x 腔、经多次反射后漏出的”F-P 反射” r_FP。两个通道都依赖 E_F,它们的干涉决定了总吸收——也就是总发射。当 r_direct 与 r_FP 幅度相近、相位差为 π 时发生相消干涉,总反射被压低,吸收(发射)达到峰值。这类”非共振通道与共振通道干涉”的图像就是法诺(Fano)共振。

F-P 通道的共振条件写为腔内的纵向波矢 k_out 满足:

$$2k_{\mathrm{out}}h+\phi_{\mathrm{top}}+\phi_{\mathrm{bottom}}=2\pi m,\qquad k_{\mathrm{out}}=nk_0\sqrt{1-\sin^2\theta}$$

其中 h 是 SiN_x 腔厚,φ_top、φ_bottom 是上、下镜面的反射相位,m 是整数,θ 为介质内的传播角(越倾斜,k_out 越短)。底部金镜在中红外近似理想导体,φ_bottom≈π 且与 E_F 无关;顶部镜面因表面导纳很大,φ_top 对 E_F 的依赖也很弱——论文算得直接反射相位 φ_direct≈0.9π,在 0°–50° 与 E_F∈(0.2, 0.65) eV 区间内几乎恒定。既然两个端点相位都”不动”,栅压改变的是什么?答案是共振通道自身的相位 φ_FP:光进出腔时要穿过电导随 E_F 变化的超表面,这部分复透射系数带来的相位累积对 E_F 相当敏感。于是真正决定吸收峰位置的是相位差 φ_FP−φ_direct,而它随角度与 E_F 单调变化。

图 2

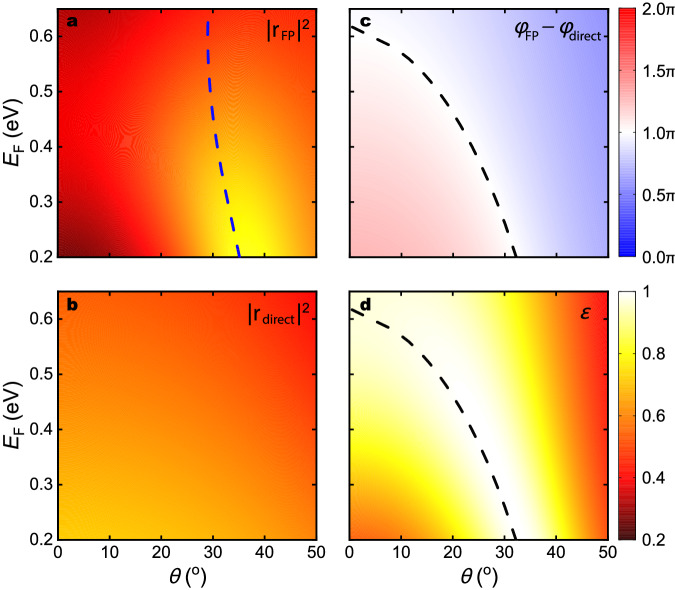

图 2:反射系数与发射率对角度与费米能级的依赖。(a) F-P 共振反射率 |r_FP|²;(b) 器件顶部表面的直接反射率 |r_direct|²;(c) 两个反射通道的相位差 φ_FP−φ_direct;(d) 器件发射率 ε。蓝色虚线标出 F-P 共振条件,黑色虚线标出相消干涉条件 |φ_FP−φ_direct|=π。所有角谱均在频率 ω=1503 cm⁻¹ 处计算。

图 2 是论文用有限元全波仿真算出的”设计蓝图”。图 2a 中,固定频率下 F-P 共振角随 E_F 增大从约 35° 降到约 29°(蓝虚线),同时共振频率轻微蓝移;图 2b 中直接反射率 R_direct 随 E_F 增大单调下降——载流子越多,超表面阻抗匹配越好,反射越弱。单看任何一条通道,变化都不算剧烈;但图 2c 显示,相位差 φ_FP−φ_direct 跨越 π 的位置(黑虚线)随 E_F 显著移动:E_F 从 0.2 eV 变到 0.62 eV 时,满足相消干涉的角度从约 32° 移到约 0°。图 2d 的发射率图中可以看到,发射峰确实沿着这条”相位匹配曲线”整体漂移——这就是电压控制发射方向的理论依据。

实验:加热到 250 °C,把热辐射峰从法向推到 16°

理论再漂亮,也要看实物是否听话。论文把做好的 4×4 mm² 器件加热到 250 °C,用傅里叶变换红外光谱仪(FTIR)加自制旋转台测量不同角度、不同栅压下的发射谱:偏振片只保留 TM 偏振分量,接收角 3°,发射率以一根碳纳米管黑体辐射源为参考归一化。

图 3

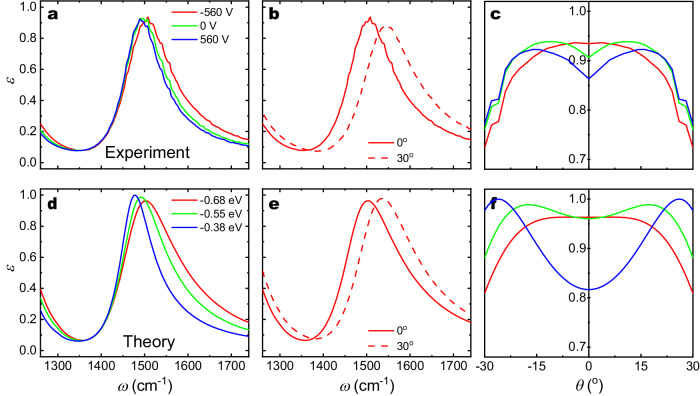

图 3:发射率对栅压与发射角的依赖:测量与计算。(a)–(c) 实验发射谱:(a) 法向(θ=0°)时不同栅压 V_G 下的谱,(b) 恒定栅压 −560 V 时不同角度下的谱,(c) 1508 cm⁻¹ 处随角度变化的发射(实验数据只取 0°<θ<30°,为便于观察做了镜像);(d)–(f) 为对应费米能级的模拟谱,(e) 取 E_F=−0.68 eV,(f) 为 1503 cm⁻¹ 处随角度变化的发射。

三个实验结果对应三个递进的结论。第一,法向发射谱确实被电场调谐:在 V_G=−560、0、+560 V 三种状态下,约 1500 cm⁻¹ 处都有清晰的窄带峰,且随石墨烯费米能级升高整体蓝移,峰值强度只有很小变化(图 3a)。第二,发射对角度敏感:固定 V_G=−560 V,把探测角从 0° 转到 30°,峰位从 1508 cm⁻¹ 移到 1543 cm⁻¹(图 3b)。第三,也是最重要的:固定频率 1508 cm⁻¹,栅压从 −560 V 升到 +560 V 时,发射瓣从法向连续移到约 16°(图 3c)——论文摘要将其总结为 6.61 μm 处连续转向 16°,且转向过程中峰值发射率保持在 0.9 以上。对比一下就能体会这个数字的分量:器件本身是固定的平面结构,没有任何机械转动部件,改变的只是石墨烯里载流子的多少。

仿真与实验的对照也很有信息量。拟合给出 V_G=0 时 E_F≈−0.55 eV,说明转移后的石墨烯被重度空穴掺杂(与同类 CVD 工艺文献一致);图 3d–f 的模拟复现了谱形与转向趋势,但预测的角度变化比实验更大、发射瓣更窄。论文把差异逐项归因:4×4 mm² 大面积内几何与材料参数的起伏;加热过程中 SiN_x、Al₂O₃、HfO₂ 介电性质随温度变化导致载流子密度漂移;衬底与界面电荷陷阱屏蔽栅场、压缩有效掺杂范围;商用 SiN_x 膜的直流介电常数有约 15% 的批次波动;以及加热台对准与测量区域在斜视角下的椭圆拉伸。这些归因不是托词,而是指向了同一类工程问题——大面积上”每个局部都要一致”,这在后面优化设计里会反复出现。

把 16° 放大到约 60°:结构怎么改

实验证明了原理,剩下的问题自然是怎么把 16° 做得更大。论文用真实材料的参数做了数值优化,得到一套几何改动:金条宽度从 1 μm 收到 740 nm、间隙从 40 nm 压到 30 nm(论文设为避免非局域效应退化的下限)、HfO₂ 从 5 nm 减到 1 nm(能避免量子隧穿的最薄值)、去掉狭缝里的金/SiO_x 双层,并假设 E_F 可在 0–0.6 eV 间调节。仿真显示,优化结构在 ω=1614 cm⁻¹ 处可实现约 60° 的连续转向,峰值发射率接近 1(图 4b)。

图 4

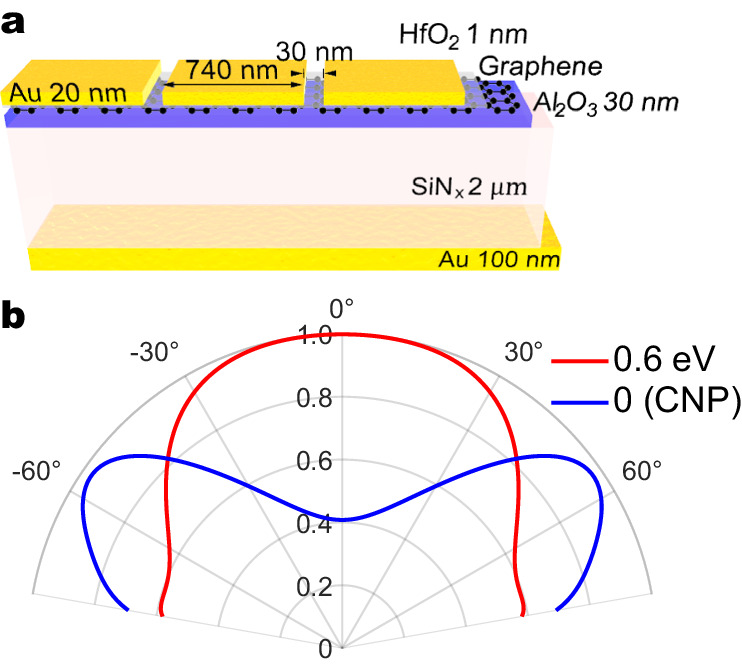

图 4:热发射转向的优化设计。(a) 使热发射转向性能最大化的器件结构示意;(b) 优化器件在 ω=1614 cm⁻¹ 处、费米能级为 0 与 0.6 eV 时的角分辨发射谱。

增益来自三个效应:30 nm 间隙把电场更多集中到石墨烯里、减少金条之间的杂散场,让超表面性质对石墨烯更敏感;更薄的 HfO₂ 使石墨烯更贴近金、增强其内部的电场强度;0.6 eV 的假设掺杂范围比实验实际达到的更宽。论文特别说明第三点——实验中栅压受引线键合(wirebonding)方式限制,介质耐压没有完全发挥;如果改用带透明导电层的门控方案(文献中已有演示),达到同等费米能级所需的栅压可降低几个数量级。就转向范围而言,论文将约 60° 的优化结果与 MEMS 波束偏转器件约 70° 的视场做了数量级比较,并指出其性能高于多数电调超表面波束偏转方案。

意义与展望

这项工作的意义在于把”热辐射动态调控”从强度与频率的开关,推进到了方向的连续调节。传统中红外波束转向依赖外部光源(如量子级联激光器)加机械转镜、光学相控阵或液晶器件;本文展示的器件则把”光源”换成了无处不在的热辐射——只要器件是热的,就能在 6.61 μm 产生一条方向可电调的窄带发射,峰值发射率保持在 0.9 以上。对遥感、热伪装、辐射热管理以及中红外通信这类场景,这意味着未来可能出现没有激光器、没有转动部件的小型红外发射端。

从原理验证走向实际应用,仍有待推进的方向在论文里写得很清楚。其一,实验转向范围(约 16°)与优化预示(约 60°)的差距主要来自大面积制备均匀性、介电材料在 250 °C 下的温变以及界面电荷陷阱对栅场的屏蔽——把器件做得更大、更均匀、栅控更干净是走向实用的第一道工程关卡;其二,论文演示用的栅压高达 ±560 V,需要靠更聪明的门控结构把驱动电压降下来;其三,器件的初始空穴掺杂(E_F≈−0.55 eV)与陷阱态会影响可用的掺杂范围,论文的仿真提示,初始掺杂略低的石墨烯有望直接扩大转向能力。把这些环节逐一收敛后,”会转弯的热辐射”才有可能从毫米级实验室样品变成可部署的器件形态。
