文献解读 | 等离子体超表面三维全息：金纳米棒取向如何编码相位、重建立体图像（Nature Communications 2013）
论文简介
这篇论文解读的是 Huang 等人 2013 年发表于 Nature Communications 的工作：Three-dimensional optical holography using a plasmonic metasurface（DOI: 10.1038/ncomms3808，开放获取；期刊原文页，PMC 全文）。作者来自清华大学精密仪器系、英国伯明翰大学、德国帕德博恩大学、香港浸会大学与新加坡国立大学等单位；第一作者黄玲玲（Lingling Huang）的署名单位包括清华大学与伯明翰大学，论文由张霜（Shuang Zhang）与 Thomas Zentgraf 共同指导。
一句话贡献：论文用一层亚波长金纳米棒阵列（等离子体超表面）把三维物体的全息相位分布编码进纳米棒的取向角，在可见与近红外波段重建出高分辨率、宽视场、无多级衍射阶次干扰的立体全息像。
全息的本质：记录波前，而不是记录图像
全息（holography）和普通照相的根本区别在于：普通照片只记录光强（振幅），而全息记录的是物体的波前——同时包含振幅和相位。重建时，被记录的三维物体看起来“悬浮”在空间中，观察者改变角度能看到不同侧面，这就是立体感的来源。
传统全息用感光介质记录参考光与物光干涉形成的条纹，条纹的疏密和走向里藏着相位信息。这种做法效果好，但有两个天然的笨重之处：需要体积较大的记录介质，而且重建对光源相干性、介质稳定性很挑剔。计算全息（computer-generated holography, CGH）换了一条路：不拍干涉条纹，直接用计算机算出相位分布，再把它“刻”到一个相位器件上。但传统相位器件（如空间光调制器、衍射光学元件）的像素尺寸受限于液晶或刻蚀工艺，通常远大于波长，导致重建图像视场窄、存在多级衍射阶次，噪声明显。
超表面（metasurface）把“相位器件”的像素缩小到了亚波长尺度：每个单元只有几百纳米，比可见光波长还小，可以在平面上任意位置独立控制相位。把传统全息的概念放进超表面，就得到本文的超表面全息（metasurface holography）：一块厚度远小于波长的平面薄片，承载了几十万个“相位像素”，一次重建出立体图像。
下表对比三种全息实现方式的关键差异。
表 1：体全息、传统计算全息与超表面全息的实现方式对比
| 维度 | 传统体全息 | 传统计算全息器件 | 超表面全息（本文） |
|---|---|---|---|
| 记录方式 | 干涉条纹曝光于感光介质 | 计算机计算相位并刻蚀/寻址 | 纳米结构直接编码计算相位 |
| 像素/单元尺寸 | 介质内条纹，取决于曝光 | 液晶或刻蚀像素，通常远大于波长 | 亚波长（本文 500 nm） |
| 器件厚度 | 毫米到厘米级 | 毫米级 | 亚波长（约百纳米级） |
| 视场与噪声 | 视场较好，介质要求苛刻 | 视场窄，存在多级衍射阶次 | 宽视场、低噪声、无多级衍射阶次 |
原理：把“纳米棒朝向”翻译成“相位”
超表面全息的关键问题只有一个：如何让每个像素点上的相位随位置任意变化？ 本文的答案是几何相位，也叫 Pancharatnam–Berry（PB）相位。
PB 相位的工作方式是这样的：当一束圆偏振（circularly polarized, CP）光通过一个旋转了特定角度的各向异性纳米结构时，出射光中会出现与入射手性相反的分量，而这一分量的相位突变完全由纳米结构的取向角决定，与结构尺寸和波长没有直接关系。也就是说，只要在平面内把每个金纳米棒转到需要的角度，就能在每一个亚波长单元上写入想要的相位——纳米棒的朝向就是相位信息本身。
相位分布本身由计算全息算法生成。设计三维模型后，用 Gerchberg–Saxton（GS）或点源类算法反推出能在目标位置重建该模型的相位分布，再把这个分布“翻译”成每个像素的纳米棒角度。这样得到的全息板设计让三维模型出现在超表面附近的菲涅耳范围内。

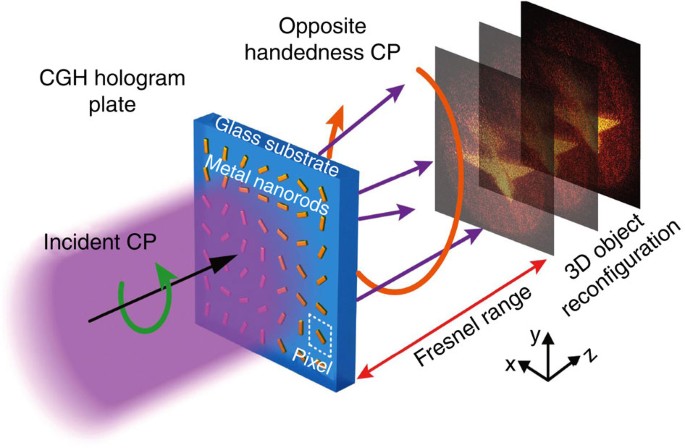

图 1：全息板结构与重建过程。每个纳米棒相当于一个衍射元件像素，在圆偏振光正入射下产生所需的连续局部相位分布，只收集手性相反的圆偏振光；重建的三维模型设计出现在菲涅耳范围内。
一块“全息板”重建出三维喷流
原理讲清楚了，接下来看实验。论文选择了一个既有立体感又便于定量验证的测试对象：计算机图形软件中生成的喷流三维模型。模型的尺寸是：左翼到右翼 330 μm、头到尾 232 μm、沿 z 方向（深度方向）48.2 μm——三组数字一起定义了模型的立体结构。
整个器件用电子束光刻结合 40 nm 金膜沉积与剥离工艺制备，面积约 400×400 μm；纳米棒的厚度就是金膜厚度，约 40 nm。

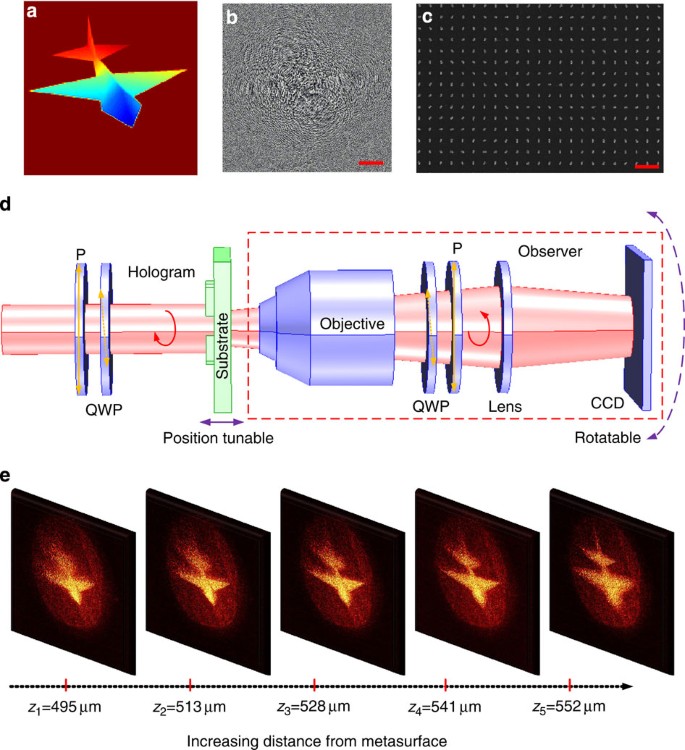

图 2：三维喷流全息的实验验证。(a) 图形软件中建立的喷流三维模型：左翼到右翼 330 μm、头到尾 232 μm、z 方向深度 48.2 μm；(b) 计算得到的喷流全息图，比例尺 20 μm；(c) 对应超表面局部的扫描电子显微镜（SEM）图像，比例尺 1 μm，可见金纳米棒长约 150 nm、宽约 75 nm，像素间距 500 nm；(d) 观察全息图像的实验装置，焦面位置可调、观察视角可旋转；(e) 右旋圆偏振（RCP）照明下，沿 z 方向不同聚焦位置处喷流图像的变化。
实验装置里，圆偏振激光正入射到全息板上，用显微镜系统在不同深度处聚焦观察。沿 z 方向移动焦面时，重建出来的喷流从头部到尾部依次清晰：头部在一个焦面处成像清晰，尾部在另一个焦面处成像清晰，中间部分则处于虚焦状态。这正是三维重建的标志——图像不是一张平面照片，而是分布在空间中的立体像。观察视角旋转时，喷流还呈现出对应的透视变化。
实像与虚像：全息像在超表面的两侧成对出现
重建的立体像不仅有“深度”，还有“正反”。入射圆偏振光被超表面转换后，携带相位的出射光是手性反转的分量；照明与检测的偏振组合不同，看到的是两种不同的像：实像和虚像。
论文在 820 nm 波长下做了对比实验：用右旋圆偏振（RCP）照明、RCP 检测时，在超表面的透射侧看到实像；把照明和检测的偏振同时反转（左旋圆偏振 LCP 照明、LCP 检测），实像消失，在另一侧出现虚像。实像与虚像关于超表面平面成镜像对称，验证了重建波前在两个方向上的对称性。

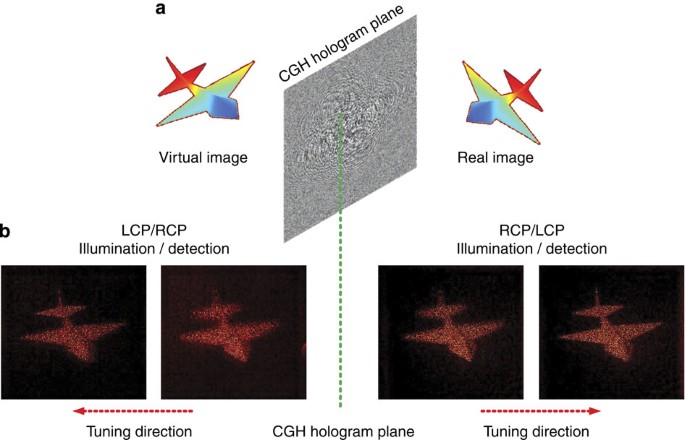

图 3：实像与虚像的演示。(a) 喷流实像与虚像在超表面两侧出现的示意；(b) 实验图像：RCP 照明与 RCP 检测组合下，实像出现在透射侧；照明与检测偏振同时反转后，虚像出现在另一侧。实像和虚像中，头部成像清晰的位置都比尾部更靠近超表面，说明两幅立体像关于超表面平面对称；图像波长为 820 nm。
同一块板，换一个波长也能重建
几何相位的一大特点是无色散：相位只取决于纳米棒的取向角，不随波长变化。这意味着同一块全息板在很宽的波段内都能工作。论文用 670 nm、810 nm、950 nm 三个波长分别做了重建实验，三个波长下都得到了清晰的喷流图像。
不过，图像位置会随波长移动：重建像到超表面的距离与照明波长呈反比关系（蓝色虚线），实验中测量到的图像距离与角谱法（angular spectrum method）的数值计算结果一致。换句话说，波长变了，立体像在空间中“前移”或“后移”，但仍然是完整的立体像。

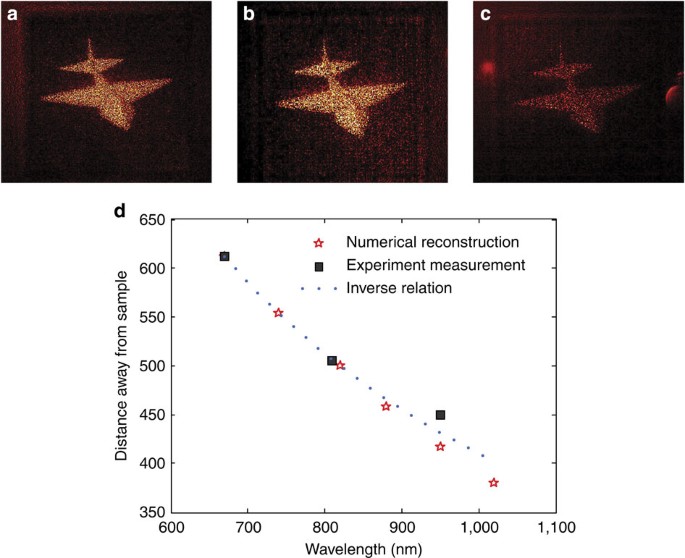

图 4：不同波长下的全息重建。(a) 670 nm、(b) 810 nm、(c) 950 nm 波长下记录的喷流图像；(d) 重建全息像到样品表面的距离：红星为角谱法计算值，方点为实验测量值，蓝色虚线为波长与 z 位置的反比关系曲线。
意义与展望
这篇 2013 年的工作把“超表面三维全息”从设想变成了实验：一块只有 40 nm 厚金纳米棒阵列的平面薄片，就能在可见与近红外波段重建出有真实深度感的立体图像，而且亚波长像素带来宽视场、低噪声、无多级衍射阶次干扰。论文还用三维螺旋模型验证了连续视角重建能力：沿 z 方向逐层调焦，五圈螺旋依次清晰显现，与射线追迹计算的透视变化一致。它证明了几何相位超表面可以作为通用的波前编码平台，也为后续各类超表面全息研究奠定了器件范式。
从这篇论文到今天的超表面全息，演进主线是“从固定功能走向可编程”。2013 年的器件属于被动纯结构：一旦加工完成，功能就固定了。后续工作通过偏振、波长、轨道角动量等维度做多路复用，或用液晶、相变材料、电调谐等机制实现可重构，逐步打破“一次成型、功能锁定”的限制，也把超表面全息推向三维显示、虚拟现实（virtual reality, VR）头显、彩色显示与光学加密等场景。从原理验证走向实际应用仍有待推进的方向包括：进一步提高衍射效率、抑制不同波长下的色差与像位漂移，以及发展面向规模化生产的大面积制造工艺。
参考资料
- Huang L, Chen X, Mühlenbernd H, et al. Three-dimensional optical holography using a plasmonic metasurface. Nature Communications 4, 2808 (2013). DOI: 10.1038/ncomms3808；期刊原文页。
- 论文全文存档（PubMed Central, PMC3868226）：Three-dimensional optical holography using a plasmonic metasurface。
- Zou Y, Jin H, Zhu R, Zhang T. Metasurface Holography with Multiplexing and Reconfigurability. Nanomaterials 14(1), 66 (2023). DOI: 10.3390/nano14010066。
