文献解读 | 全介质硅超表面结构色:折射率匹配层如何把 sRGB 色域从 78% 提高到 181.8%(Nature Communications 2020)
论文简介
本期解读的是 2020 年 4 月发表在 Nature Communications 上的论文:All-dielectric metasurface for high-performance structural color(《面向高性能结构色的全介质超表面》,DOI: 10.1038/s41467-020-15773-0,PMC 开放全文)。作者为 Wenhong Yang、Shumin Xiao、Qinghai Song、Yilin Liu、Yunkai Wu、Shuai Wang、Jie Yu、Jiecai Han 与 Din-Ping Tsai,分别来自哈尔滨工业大学(深圳)工信部微纳光电信息系统重点实验室、山西大学极端光学协同创新中心与香港理工大学;第一作者杨文宏(哈工大(深圳)博士生),通讯作者肖淑敏(哈工大(深圳))与蔡定平(香港理工大学)。一句话贡献:论文在蓝宝石衬底的硅纳米盘超表面上加一层折射率匹配材料,同时把结构色的色域、饱和度、亮度、分辨率与可制造性五项指标推进到此前没有同时达到过的水平——实验色域达到约 181.8% sRGB(约 97.2% Rec.2020),并演示了衍射极限分辨率的全彩微打印与可动态切换的颜色图像。
结构色为什么”五维难全优”
人类最常见的颜色来自颜料与染料:它们通过吸收可见光中特定波段来显色,通常偏暗、色域小,而且颜料颗粒的尺寸在约 25 μm 量级,印出来的分辨率低于 1000 dpi。结构色(structural color)则相反——颜色来自微纳结构与光的相互作用(散射、干涉、共振),不依赖吸光分子,理论上可以把”色点”做到亚波长。等离激元(plasmonic)纳米结构与全介质(all-dielectric)纳米结构是两条主要路线,但论文指出,此前的技术都只能同时满足一部分指标:等离激元结构色分辨率高(可达亚波长),却因金属损耗而偏暗,sRGB 色域仅约 45%;TiO₂ 等介质结构色鲜艳明亮,空间分辨率却比等离激元路线低约一个数量级(约 10⁴ dpi);把多种材料混合起来的结构,仿真色域可达约 171% sRGB,但实验只做到约 124% sRGB(约 68% Rec.2020),原因是不同材料的刻蚀工艺不兼容、上层结构在刻蚀下层时容易变形。
论文把”好结构色”拆成五个可以量化的指标:色域面积(在 CIE 色度图中覆盖多大范围)、饱和度(反射峰的半高全宽,FWHM 越小越纯)、亮度(反射率越高越亮)、空间分辨率(单色点能做多小)与可制造性(工艺是否成熟、能否大批量)。此前的技术路线在这五项上各有短板:
表 1:不同结构色技术路线在五个关键指标上的表现(内容依据论文图 1 对比与正文整理)。
| 技术路线 | 色域 | 饱和度(反射峰宽) | 亮度(反射率) | 空间分辨率 | 可制造性 |
|---|---|---|---|---|---|
| 颜料/染料 | 小 | 依赖吸收谱 | 偏暗 | 约 25 μm 色点(<1000 dpi) | 成熟、成本低 |
| 等离激元结构色 | 约 45% sRGB | 中 | 偏低(金属损耗) | 亚波长 | 多层金属/介质工艺 |
| TiO₂ 介质结构色 | 大 | 高 | 高 | 约 10⁴ dpi | 电子束光刻 |
| 混合材料结构色 | 仿真约 171% sRGB,实验约 124% | 中 | 中 | 亚波长 | 多材料工艺不兼容 |
| 硅超表面 + 折射率匹配层(本文) | 约 181.8% sRGB | 高(FWHM 约 34 nm) | 高(峰值约 76%) | 衍射极限(190–320 nm 像素) | 单晶硅工艺,与 CMOS 兼容 |
论文选硅(silicon)作为材料有明确的理由:硅稳定、损耗低、与 CMOS 制造工艺兼容,满足”可大批量、长期耐用”的要求;硅的折射率高,简单的纳米盘结构就能实现高性能,有利于低成本制造。剩下的问题,是如何让硅超表面同时把色域、饱和度、亮度和分辨率都提上去。
硅纳米盘的两个共振峰与”发白的颜色”
论文的结构非常朴素:蓝宝石(sapphire)衬底上排列硅纳米盘(Si nanodisk),盘厚固定为 h = 100 nm,每个单元由半径 R 与晶格周期 l 决定。硅纳米盘支持两类 Mie 共振——电偶极(electric dipole,ED)共振与磁偶极(magnetic dipole,MD)共振。以直径/周期 = 180/320 nm 的单元为例,空气环境下的计算反射谱在 581 nm 与 609 nm 各有一个峰,分别对应 ED 与 MD 共振。反射峰出现在可见光波段,结构因此”显色”。

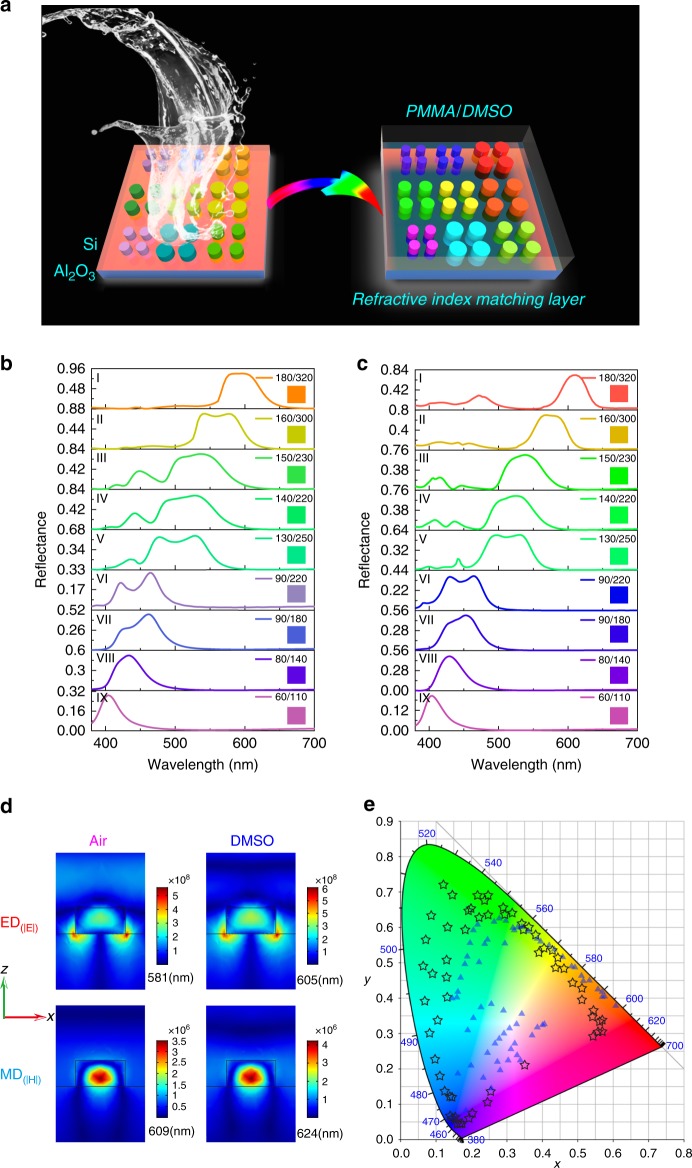

图 1:(a) 硅超表面结构示意:左图为空气环境,颜色发白并带有背景反射;右图为加折射率匹配层(如 PMMA 或 DMSO)后,得到清晰鲜明的颜色。(b)(c) 不同晶格尺寸的硅超表面在空气与 DMSO 中的计算反射谱,插图为对应结构色,自上而下编号 I–IX。(d) 电偶极与磁偶极模式在空气与 n = 1.48 折射率匹配层中的电磁场分布(直径/周期为 180/320 nm)。(e) 黑体照明条件下数值计算结构色板的 CIE 1931 色度图,三角形为空气、星号为 DMSO。
问题出在硅的本征损耗上:损耗让反射峰变宽,并在峰外留下一条宽带背景反射。宽峰让颜色不纯,背景反射混入白光让颜色”发白”。论文给出的数据是:常规硅超表面在空气环境下的 sRGB 色域只有约 78%——颜色不少,但都不够正。要同时提高饱和度和亮度,就需要同时解决”峰太宽”和”背景反射”两个问题。
折射率匹配层:把电偶极峰推向磁偶极峰
论文的解决办法是加一层折射率匹配材料(refractive index matching layer),实验中用二甲基亚砜(dimethyl sulfoxide,DMSO)溶液浸润,或用聚甲基丙烯酸甲酯(polymethyl methacrylate,PMMA)封装,折射率约 n = 1.48。它的作用分两步:
第一,抑制衬底反射。蓝宝石折射率约 1.76,与空气(n = 1)相差很大,衬底表面本身就有明显反射;匹配层把衬底上方的环境折射率提高到接近蓝宝石,折射率差减小,背景反射随之大幅下降。
第二,拉近两个共振峰。电偶极共振比磁偶极共振更靠近纳米盘边界,对环境折射率的变化更敏感;环境折射率升高后,ED 峰向长波方向移动、靠近 MD 峰,两个峰叠加后反射谱的半高全宽(FWHM)显著变窄。论文还把它与光学里的 Kerker 条件类比:电偶极与磁偶极共振之间的相消干涉,进一步降低主反射峰之外的不理想反射。
仿真结果验证了这套逻辑:加上 n = 1.48 的匹配层后,计算色域从空气下的约 78% sRGB 提高到约 186% sRGB、约 138.7% Adobe RGB、约 99.5% Rec.2020。需要说明的是,这里的”色域占比”定义是设备能显示的颜色区域面积与参考色域(如 sRGB)面积之比:
$$ G = \frac{S_{\text{设备}}}{S_{\text{参考}}} \times 100%, $$
其中 $S$ 指 CIE 1931 色度图上的多边形面积,照明条件为黑体(black body)照明。超过 100% 意味着设备能产生的颜色范围覆盖了整个参考色域,还多出一圈更饱和的颜色。论文还提到,匹配层不会让颜色随入射角明显变化,只会略微增加材料吸收。
实测:108 个色块把色域推到 181.8% sRGB
理论要靠实验说话。论文在商用 silicon-on-sapphire(SOS,蓝宝石上单晶硅)晶圆上,用电子束光刻(electron-beam lithography,EBL)加反应离子刻蚀(reactive ion etching,RIE)制备了 108 个不同晶格尺寸的超表面色块,放进微流道后浸润 DMSO 作为折射率匹配层,用明场显微镜记录反射光谱与颜色。

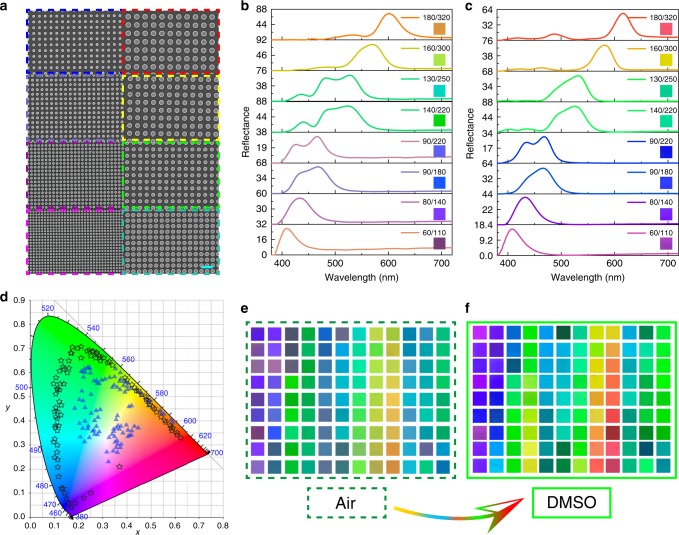

图 2:(a) 不同晶格尺寸硅超表面的俯视扫描电子显微镜(scanning electron microscope,SEM)图,比例尺 400 nm。(b)(c) 空气与 DMSO 溶液中的实测反射谱,插图为明场显微镜下显示的颜色。(d) 108 个硅超表面在空气(三角形)与 DMSO(星号)中的实测色板。(e)(f) 空气与 DMSO 中 108 个色块的实测颜色。
空气中,反射峰分别出现在 406、433、472、467、526、529、576 与 600 nm,明场下对应 china pink、blue-violet、blue-gray、african-violet、caribbean-green、apple-green、Erin 与 orange 等颜色。浸润 DMSO 之后,背景反射几乎消失,颜色变得更纯更亮,108 个色块的实验色域达到约 181.8% sRGB、约 135.6% Adobe RGB、约 97.2% Rec.2020——与仿真的 186% sRGB 非常接近。论文总结的典型性能是:峰值反射率约 76%(600 nm 处)、FWHM 约 34 nm、背景反射可忽略。作为参照,此前混合材料结构色的实验色域只做到约 124% sRGB,硅超表面把这一数字提高了约 58 个百分点。
实测与设计如此接近,工艺质量是前提。论文用倾斜角 SEM 检查了结构:单晶硅纳米盘表面粗糙度小于 10 nm,侧壁接近垂直(约 90°)。硅的 CMOS 兼容工艺成熟且可重复,这正是”仿真什么样、实验就能做出来什么样”的底气。
衍射极限分辨率:四个纳米盘就是一个像素
色域和饱和度解决后,下一个问题是分辨率。TiO₂ 结构色依赖集体共振,单点做不小,分辨率被限制在约 10⁴ dpi;硅折射率高,单个纳米盘就能独立散射,理论上可以把色点缩到衍射极限。
论文制备了每像素由 3×3 或 2×2 个硅纳米盘组成的样品:黄、绿、蓝、紫四色的中心距分别为 320、250、200、190 nm。用光学显微镜的瑞利判据来对照——最小可分辨距离约为
$$ \delta = \frac{0.61\lambda}{\text{NA}}, $$
其中 $\lambda$ 是波长、NA 是数值孔径。对 ×100 物镜(NA = 0.9)来说,400–600 nm 波段的 $\delta$ 在约 270–410 nm 量级,190–320 nm 的像素间距已经压到显微镜分辨极限附近。明场照片显示,即使像素缩到 2×2 个纳米盘,黄、绿、蓝、紫的颜色印象和相互区分度依然保持——也就是说,颜色本身没有随着像素变小而丢失。

图 3:(a) 不同晶格与不同像素尺寸硅超表面的俯视 SEM 图,比例尺 400 nm。(b) 明场显微镜实测图像,黄、绿、蓝、紫四色最小像素尺寸分别为 320、250、200、190 nm。(c) “凤凰”图案的俯视 SEM 图。(d) 不同节距的”凤凰”纯色图像,像素缩小后颜色不退化,插图为不同位置的 SEM 图。(e) “彩虹”图案俯视 SEM 图。(f) 不同像素尺寸的”彩虹”显微镜图像,衍射极限分辨率下各颜色仍可清晰区分。图 c、d 比例尺 100 µm,图 e、f 比例尺 20 µm,图 c、e 插图比例尺 250 nm。
论文用”凤凰”和”彩虹”两幅图案做了直接演示:同一幅图用不同节距重复绘制,像素缩小后颜色不变、图案依旧完整。把分辨率、色域、亮度、工艺这几件事放在一起看,这正是”色点足够小、颜色足够正”的组合。
全彩打印与动态切换:从”孔雀”看应用
最后,论文在 220×260 μm 的面积上”打印”了一幅孔雀与兰花的彩色图案:图像由 9×9 到 2×2 个纳米盘/像素的色块拼成,用晶格周期与纳米盘半径逐像素设定颜色。空气下图案呈现青、蓝、紫;注入 DMSO 后,图案立刻切换为红、绿、蓝三色,背景几乎全黑,图像更鲜艳——同一幅图案在两种环境间可逆切换。若用 PMMA 封装,颜色被”固定”下来,不再受环境液体影响。

图 4:(a) 孔雀与兰花图案的俯视 SEM 图,比例尺 100 µm。(b)–(d) 空气、DMSO 溶液与 PMMA 封装下的明场显微镜图像,比例尺 100 µm,插图 SEM 比例尺 1 µm。
这组演示指向三类应用:动态显示(环境切换显色)、光学安全(微缩图案 + 环境响应可作防伪特征)与信息存储(衍射极限密度下写入可读的彩色图像);论文在引言中还提到表面装饰与分子传感等方向。由于结构完全是硅,它天然继承了硅光子学的可大批量制造与长期稳定性——这正是”从论文走向产品”最被看重的属性。
意义与展望
这篇论文的价值在于把结构色的五个关键指标第一次同时推到高水平:实验色域约 181.8% sRGB(97.2% Rec.2020)、FWHM 约 34 nm、峰值反射率约 76%、像素可缩到 190–320 nm(衍射极限)、工艺与 CMOS 兼容。实现路径简洁:硅纳米盘提供高折射率的 Mie 共振,折射率匹配层负责抑制背景反射并把电偶极峰推向磁偶极峰。论文自己把这称为”走向结构色商业化应用的关键一步”。
从原理验证走向实际应用,仍有待推进的方向包括:把电子束光刻换成纳米压印等大面积、低成本量产工艺,并验证其一致性;把 DMSO 浸润这类环境响应换成可电学调控的快速切换方式,适配真实显示器件的时间响应;以及建立与现有印刷、防伪、显示产业链兼容的色彩管理与标准化流程。论文展示的是一块 220×260 μm 的微型图案,把它放大到器件尺度并保持同样品质,需要制造与设计两端的继续努力。
