光学成像的分辨极限：瑞利判据原理

引言：从“两颗靠得很近的星星为什么糊成一颗”说起

用望远镜看双星，或者用显微镜看两个挨在一起的细菌，都会遇到同一个问题：它们靠得足够近时，再清晰的镜子也分不清谁是谁，两个点会“糊成”一个。大多数人会本能地归咎于“镜片不够好”，但更本质的原因藏在波动光学里——就算镜片完美无瑕，衍射（diffraction）也会给成像分辨率设一个无法逾越的上限。

本文要回答三个问题：为什么点光源的像不是一个点；两个点到底要多远才算“可分辨”；这个上限在眼睛、望远镜和显微镜里分别是多少。核心工具是一条简洁的公式——瑞利判据（Rayleigh criterion）。

为什么点光源的像不是一个点：圆孔衍射与艾里斑

几何光学说，一个理想透镜可以把点光源聚焦成一个点。但透镜的镜框（孔径）会挡住波前的一部分：光通过圆孔时发生衍射，像面上得到的不是一个点，而是一个中央亮斑加一圈圈同心暗亮环的图样。这个中央亮斑叫艾里斑（Airy disk），它的大小由孔径和波长共同决定，与镜片质量无关。

图 1：(a) 单色光通过小圆孔后产生的衍射图样，中央是艾里斑；(b) 两个靠得很近的点光源因衍射产生重叠的像，还能勉强分辨；(c) 靠得更近时完全无法区分。

圆孔衍射的强度分布有精确解。令 $u=D\sin\theta/\lambda$（$D$ 为孔径直径，$\theta$ 为偏离光轴的角度，$\lambda$ 为波长），则

$$I(\theta)=I_0\left[\frac{2J_1(\pi u)}{\pi u}\right]^2,$$

其中 $J_1$ 是一阶贝塞尔函数。这个式子告诉我们第一圈暗环出现在 $u\approx1.22$ 处，即

$$\theta_1=1.22\frac{\lambda}{D}.$$

对比一下：单缝衍射第一暗纹在 $\sin\theta=\lambda/a$（系数是 1.0），圆孔由于是二维积分，第一暗环的系数变成 1.22。$D$ 越大、$\lambda$ 越小，艾里斑就越小——这正是“口径越大看得越清、波长越短分辨率越高”的定量来源。衍射也会让有限口径的光束自身发散，例如直径 1.00 mm、波长 633 nm 的氦氖（He-Ne）激光束，最小角展宽也约为 $1.22\lambda/D\approx7.7\times10^{-4}$ rad。

瑞利判据：怎样的两个点“恰好可分辨”

两个点光源的像各自是一个艾里斑，靠得越近重叠越多。问题于是变成：重叠到什么程度算“还能分开”？瑞利（Lord Rayleigh）在十九世纪给出了一个被广泛采用的约定：

当一个艾里图样的中心恰好落在另一个艾里图样的第一暗环上时，两个点源“恰好可分辨”（just resolvable）。 此时两个点源的角间隔正是

$$\theta_{\mathrm{R}}=1.22\frac{\lambda}{D}.$$

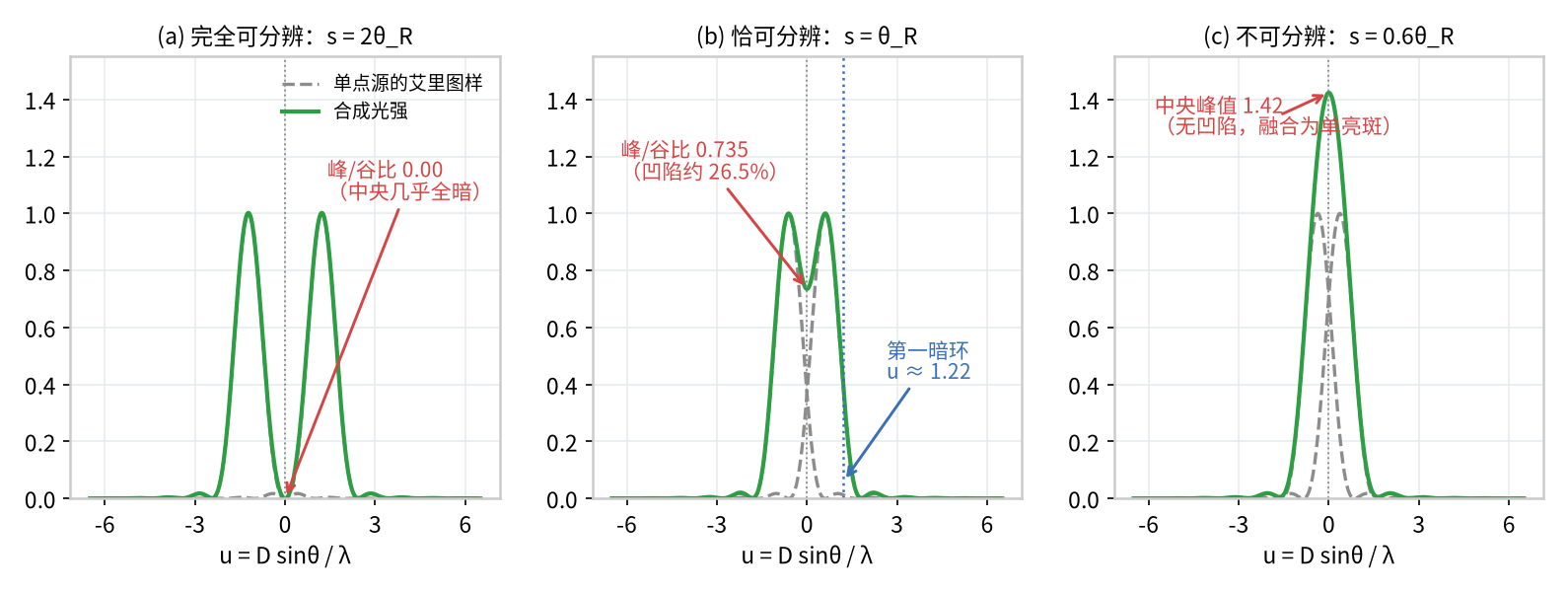

图 2：两个等亮艾里图样（灰色虚线）在不同间距下的合成光强（绿色实线）。左：间距 $2\theta_{\mathrm{R}}$，中央几乎全暗，完全可分辨；中：间距 $\theta_{\mathrm{R}}$，中央凹陷约 26%，即瑞利判据的临界情形；右：间距 $0.6\theta_{\mathrm{R}}$，两峰融合成单个亮斑，不可分辨。

瑞利判据不是一个绝对物理阈值，而是一个工程约定：临界情形下合成图样的中央凹陷约 26%（峰/谷比约 0.735）。人眼和算法在合适条件下能分辨凹陷更浅的两个峰，所以“恰可分辨”的位置会随信噪比和观测者变化；但 $1.22\lambda/D$ 给出的是一个稳定、可复现的数量级标尺。

表 1：两个等亮艾里图样的三种间距情形

点源间距	中央凹陷	结论
$2\theta_{\mathrm{R}}$	几乎全暗（约 100%）	完全可分辨
$\theta_{\mathrm{R}}$	约 26%	恰好可分辨（瑞利判据）
$0.6\theta_{\mathrm{R}}$	无凹陷（融合为单峰）	不可分辨

这条判据的适用边界要先说清楚：它针对远场（夫琅禾费衍射）条件下、亮度相近、互相不相干的两个点源。相干照明、亮度悬殊或近场成像的情形需要另外的分析，但“有限孔径带来有限分辨能力”这一结论对所有成像系统都成立。

三个典型系统：眼睛、望远镜与显微镜

把 $\theta_{\mathrm{R}}=1.22\lambda/D$ 代入真实系统，就能得到分辨率的具体数字。下图以可见光平均波长 550 nm 为例，画出分辨角随孔径直径的变化。

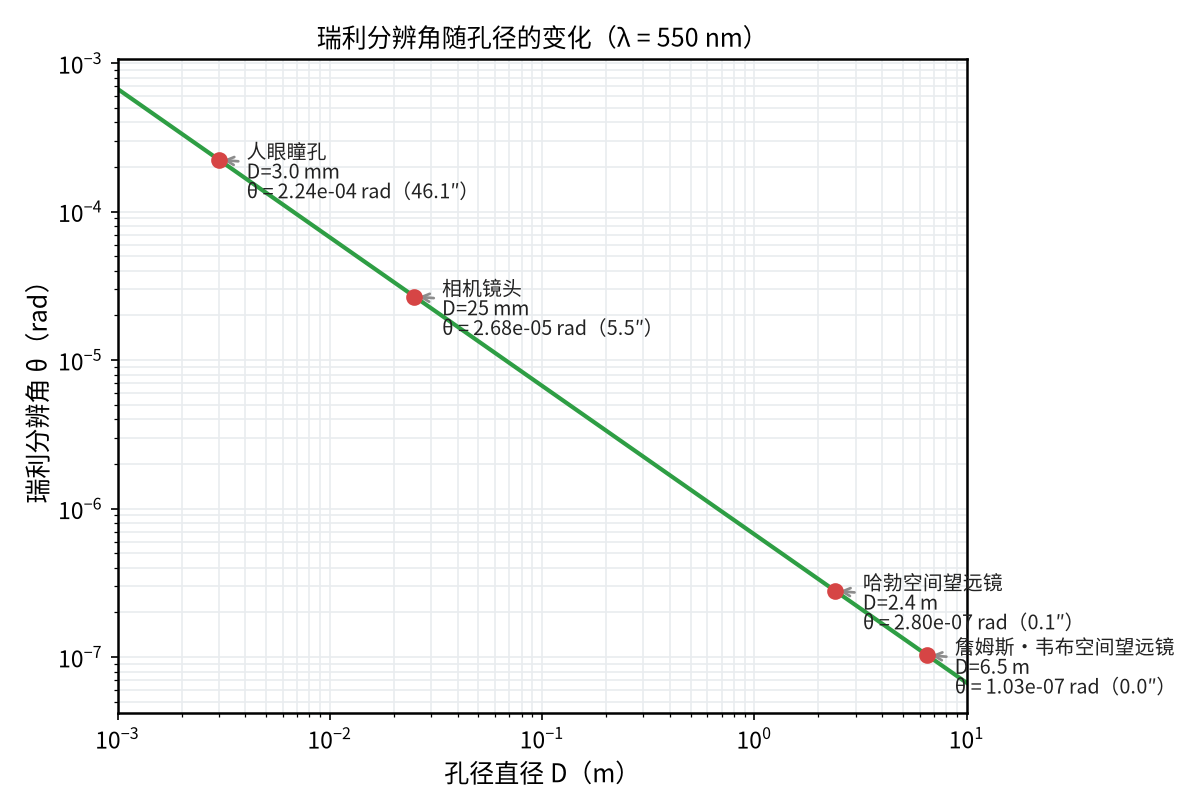

图 3：λ=550 nm 时瑞利分辨角 θ=1.22λ/D 随孔径直径 D 的变化（双对数坐标）。标注了人眼瞳孔（D=3.0 mm）、相机镜头（D=25 mm）、哈勃空间望远镜（D=2.4 m）和詹姆斯·韦布空间望远镜（D=6.5 m）四个典型孔径。

眼睛。 瞳孔直径约 3.0 mm，取 550 nm 波长，分辨角约为 $2.24\times10^{-4}$ rad，约合 46 角秒。实际视力表测试的极限约 1 角分（60 角秒），比衍射极限差一些——说明健康眼睛的分辨率主要受视网膜感光细胞采样密度和像差限制，瞳孔已经“够大”。夜间瞳孔放大到约 7 mm 时分辨角可降到约 $9.6\times10^{-5}$ rad，但暗光下信噪比又限制了实际表现。

望远镜。 哈勃空间望远镜主镜直径 2.40 m，同样取 550 nm 波长，理想瑞利分辨角为 $2.80\times10^{-7}$ rad，约 0.058 角秒；NASA 官方给出的实际可分辨角约 0.05 角秒，两者同量级。在 2.0 百万光年外的仙女座星系，这个角度对应约 0.56 光年的线尺度——这正是哈勃能把星系外围的单颗恒星拆开的原因。地面望远镜受大气湍流扰动，实际分辨率通常远低于衍射极限；哈勃在轨道上绕开大气后，分辨率比地面大型望远镜典型值高约一个数量级。

显微镜。 显微镜是近场成像，物点与物镜距离 $d$ 很近，用物镜接收锥光的半角 $\alpha$ 更自然。定义数值孔径（numerical aperture，NA）$\mathrm{NA}=n\sin\alpha$（$n$ 为物方介质折射率），瑞利判据可改写成物面上的最小可分辨间距

$$x\approx0.61\frac{\lambda}{\mathrm{NA}}.$$

NA 越大，收集到的衍射级次越多，分辨能力越强。油浸物镜（NA≈1.4，$n\approx1.5$）配 550 nm 绿光，$x\approx240$ nm，这就是普通光学显微镜分辨率极限约 200 nm 量级的由来。相比之下，水浸物镜 NA≈1.2 对应的极限约 280 nm。

表 2：不同成像系统的瑞利判据数量级（λ=550 nm，显微镜为横向分辨率）

系统	关键参数	瑞利判据数值	说明
人眼	瞳孔 D=3.0 mm	θ≈2.24×10⁻⁴ rad（46″）	实际受视网膜采样限制
相机镜头	镜头孔径 D=25 mm	θ≈2.68×10⁻⁵ rad（5.5″）	缩小光圈（减小 D）会增大艾里斑
哈勃空间望远镜	主镜 D=2.4 m	θ≈2.80×10⁻⁷ rad（0.058″）	NASA 口径约 0.05″
光学显微镜	油浸物镜 NA≈1.4	x≈240 nm	物面最小可分辨间距

分辨极限的实际边界

$1.22\lambda/D$ 描述的是理想系统的理论上限，真实成像系统的分辨率通常比它更差。主要的“折扣”来自三方面：一是像差——球差、色差、镜面加工误差都会把艾里斑的能量重新铺开；二是传播介质扰动——大气湍流（天文学叫 seeing，视宁度）会抖动波前，地面望远镜为此发展出自适应光学；三是探测器采样——像素太粗会丢掉图样里的凹陷信息，太细则受噪声限制，采样间隔需要和艾里斑尺寸匹配。

瑞利判据的适用边界也需要重复一遍：它假设两个亮度相近、不相干的点源在远场成像。相干照明（如激光照明）下干涉项会改变图样，相差显微镜等相位成像方法关注的是相位而不是强度分离；近场探测和荧光开关技术则可以绕过远场衍射极限——超分辨荧光显微正是靠让分子分时发光、再定位单个分子，把分辨率推进到远小于 $0.61\lambda/\mathrm{NA}$ 的尺度，并因此获得 2014 年诺贝尔化学奖。

理解 $1.22\lambda/D$ 这条公式，就等于拿到了光学系统设计的“分辨率预算表”：望远镜要把主镜做大，显微镜要用高数值孔径的油浸物镜，光刻机要往更短波长推进——它们做的其实是同一件事，把 $\lambda/D$ 压得更小。
