文献解读 | 动态可调硅膜超表面：加热 400 K 扫出分子指纹，无光谱仪识别聚合物（Light: Science & Applications 2026）
论文简介
本文解读的是 2026 年 6 月 8 日发表在 Light: Science & Applications 上的论文：Dynamically tunable membrane metasurfaces for infrared spectroscopy and strong light-matter interactions（DOI 10.1038/s41377-026-02382-7，arXiv:2506.10115）。作者来自美国威斯康星大学麦迪逊分校（Kuruoglu、Rosas、Cho、Kats、通讯作者 Yesilkoy）、阿贡国家实验室（Czaplewski）与澳大利亚国立大学（Kivshar）。论文为 CC BY 4.0 开放获取。
一句话概括：论文把”动态可调”和”高 Q”同时装进一片 1 µm 厚的悬浮硅膜超表面——利用硅的热光效应，以约 0.06 cm⁻¹/K 的速率让共振在 300–700 K 温度范围内连续红移 23.5 cm⁻¹，既能在样品距器件 10 mm 以上时”无光谱仪”地识别聚苯乙烯与 PMMA 的分子指纹，又能让共振扫过 PMMA 振动带时进入强耦合，产生 Rabi 劈裂约 43 cm⁻¹ 的极化激元态。
高 Q 与窄覆盖的矛盾：为什么红外传感需要”动态”超表面
中红外（mid-IR）的”指纹区”是分子识别的主战场：绝大多数分子的振动吸收峰落在 2.5–25 µm（约 400–4000 cm⁻¹）波段，每种分子有一套独特的吸收”指纹”。传统傅里叶变换红外光谱仪（FTIR）靠宽谱光源加干涉仪扫出整段光谱，灵敏可靠，但体积大、操作复杂、价格高，难以走出实验室。
超表面提供了另一条路：用亚波长结构把光场压缩到共振模式里，在特定波数形成窄带增强，让探测灵敏度大幅提高。其中一类关键设计是准连续谱束缚态（quasi-bound states in the continuum，q-BIC）——通过微小的结构对称性破缺，把本应完全束缚、不与外部光耦合的模式”泄漏”出一丝辐射通道，从而得到非常尖锐的共振。Q 因子越高，谱线越窄，对分子吸收的灵敏度越高。
但高 Q 有个代价：共振越窄，它覆盖的波数范围就越小。一片静态超表面只能”盯住”很窄的一小段指纹区；分子吸收峰不在这个窗口里就探测不到。这正是论文要解决的核心矛盾：如何让高 Q 共振动起来，在保持灵敏度的同时扫过足够宽的谱段？
论文在讨论里对比了此前的调谐思路：Ge 超表面通过扫掠入射角来移动共振位置，但需要测角台与移动部件，集成性差；梯度超表面把共振频率按空间渐变编码在芯片上，覆盖范围大但器件面积大，且连续几何渐变会限制 Q 因子。相比之下，热调谐不引入任何移动部件，只需给器件加热，是一种最”朴素”也最易集成的方案——难点在于材料选择：金属与相变材料在中红外损耗高，会压垮高 Q 共振；而硅的热光效应温和、损耗低，正好合适。
设计：悬浮硅膜上的倾斜椭圆孔如何造出窄透明窗口
论文的器件结构很简洁：一片约 1 µm 厚、2.8×2.8 mm² 的自由悬浮单晶硅膜，支撑在 10×10 mm²、300 µm 厚的硅框架上。超表面图案用电子束光刻（EBL）做掩模、反应离子刻蚀（RIE）各向异性干法刻蚀，在膜上刻出周期排列的椭圆杆孔阵列。
关键设计在元胞里：每个元胞含一对反向倾斜的椭圆杆孔（图 1c 中的倾斜角 θ）。这一倾斜打破了元胞的面内对称性，把理想连续谱束缚态（BIC）变成可辐射的 q-BIC；与此同时，周期孔阵还支持一种宽的多极表面晶格模式（surface lattice mode，SLM）。当这条宽模式和窄的 q-BIC 模式在光谱与空间上重叠时，两者干涉产生一个窄的透明窗口——这就是类电磁感应透明（EIT）现象，论文称之为 q-BIC-EIT 模式：宽模式提供”吸收背景”，窄模式在窗口中心把吸收抵消掉，表现为透射谱上一个尖锐的峰。

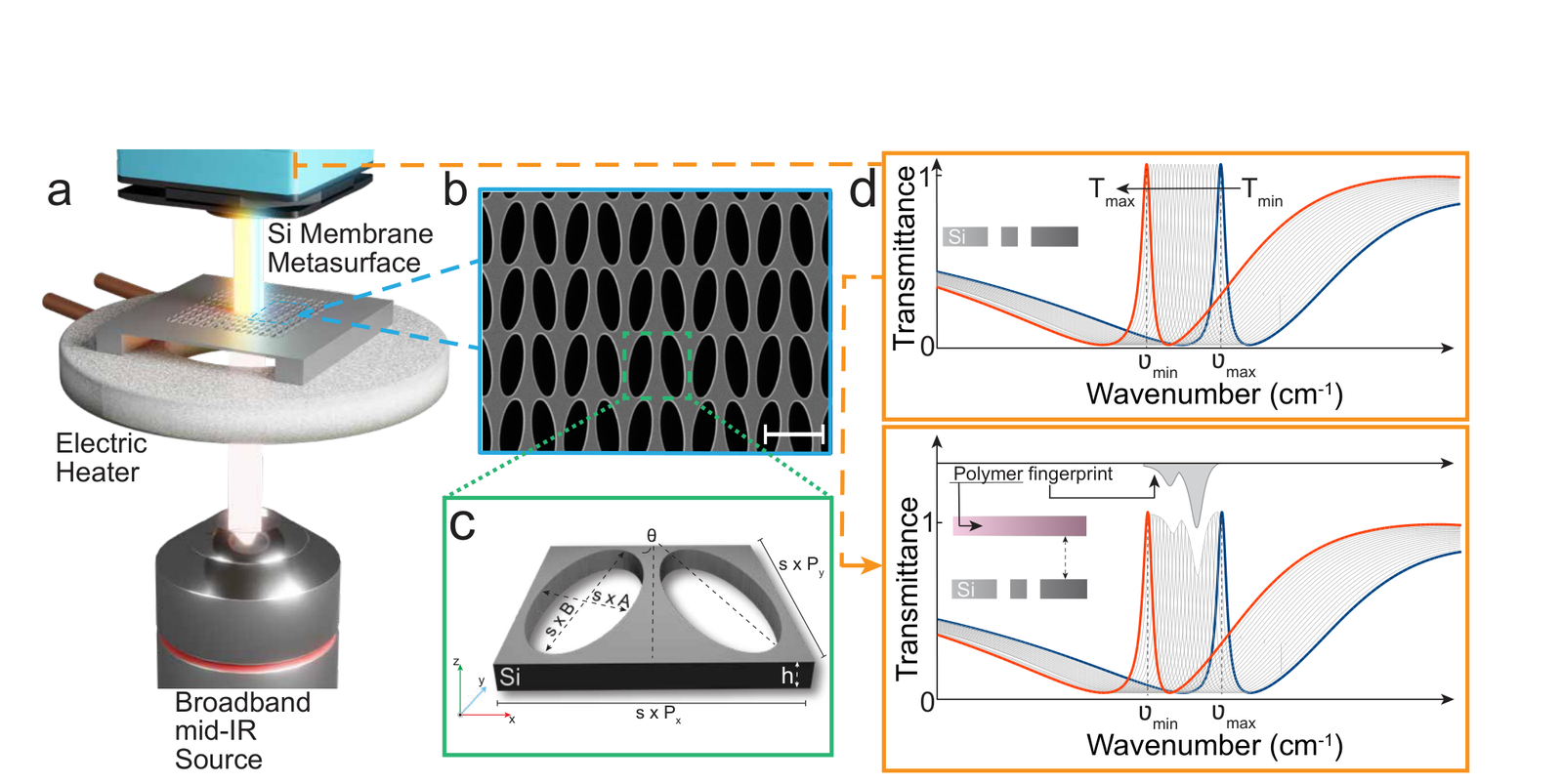

图 1：(a) 透射模式光表征系统示意图：宽带中红外光源照射置于电控加热台上的超表面，随台温变化采集透射光谱；(b) 制造的超表面顶视 SEM 图，周期孔阵构成晶格（比例尺 5 µm）；(c) 元胞三维示意图，标注周期 Px、Py、膜厚 h、椭圆倾斜杆孔长短轴 A、B、倾斜角 θ 与几何缩放因子 s；(d) 随温度变化的透射光谱，共振以 0.06 cm⁻¹/K 的速率连续红移。
q-BIC 的性质由倾斜角 θ 决定，最直接的表现是 Q 因子：实测与仿真都满足
$$Q \propto \theta^{-2}$$
倾斜角越小，对称性破缺越弱，模式越接近理想 BIC，Q 越高、谱线越窄；倾斜角越大，辐射损耗越大，Q 越低但透过率越高。θ 因而成为调控”灵敏度 vs 通量”的单一旋钮——论文制造了 θ 从 0° 到 8° 的一组器件来系统研究这一规律（图 3c）。
热调谐：400 K 温差换 23.5 cm⁻¹ 红移，Q 不妥协
硅有一个”隐藏”的光学特性：折射率随温度变化（热光效应）。温度升高时，硅折射率的实部增大，共振随之红移。论文利用这一点，把加热台从室温（300 K）升到 700 K，共振连续移动 23.5 cm⁻¹，最高调谐率约 0.06 cm⁻¹/K（θ=2° 的高 Q 器件实测值；低 Q 的表面晶格模式约为 0.051 cm⁻¹/K）。
这个量级可以用最简单的乘法核对：0.06 cm⁻¹/K × 400 K ≈ 24 cm⁻¹，与实测 23.5 cm⁻¹ 吻合。在仿真中，400 K 温差对应 25.6 cm⁻¹ 的谱移，已经超过共振本身的半高全宽（FWHM 约 11.4 cm⁻¹）——意味着升温能把一个共振完整地”扫过”相邻的分子吸收带，这正是后续所有演示的基础。

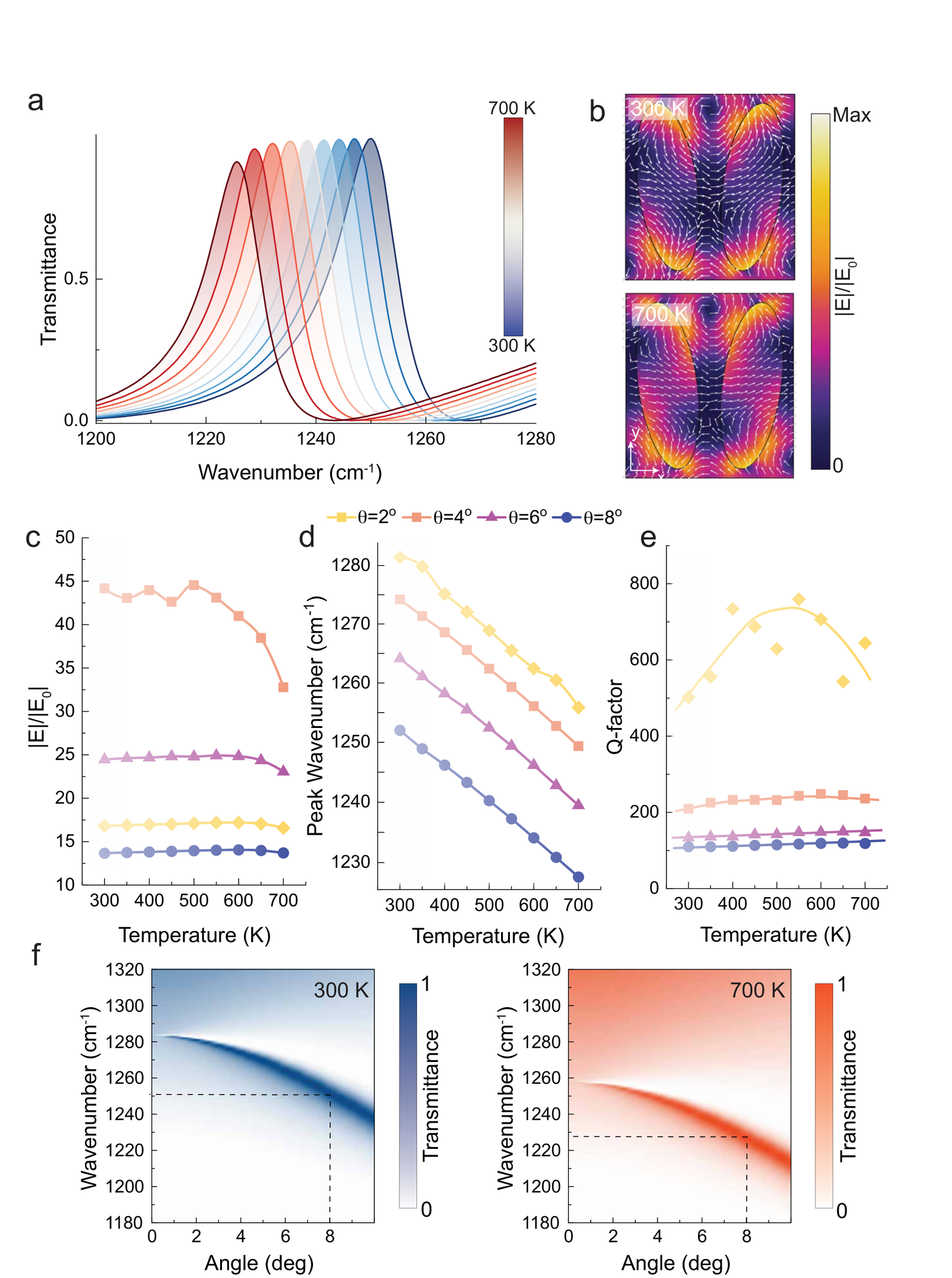

图 2：(a) θ=8° 元胞在 300–700 K 的仿真透射谱；(b) 元胞表面的电场增强分布与位移电流密度箭头，温度变化不改变场分布轮廓；(c) 最大电场增强随温度的变化，小倾斜角下降更快；(d) 各倾斜角共振峰波数随温度的变化；(e) Q 因子随温度的变化；(f) 透射率随波数与倾斜角的色图，综合展示温度与几何不对称性的影响。
热调谐最可贵的点在于不牺牲 Q。仿真与实测都显示，300–700 K 升温过程中共振峰只是平移，线宽基本保持；实测最高 Q 约 187（1240 cm⁻¹ 附近、350 K，arXiv v1 数值；正式发表版摘要报告最高 Q 230）。由于 Q 由几何不对称性主导、与温度弱相关，加热只是”挪动”谱线，不破坏共振的锐度。代价是高温下硅材料损耗增加：700 K 时膜透过率比室温降约 9%，电场增强在高 θ 下衰减也更快（θ=2° 时 700 K 比 300 K 降约 25.8%）。

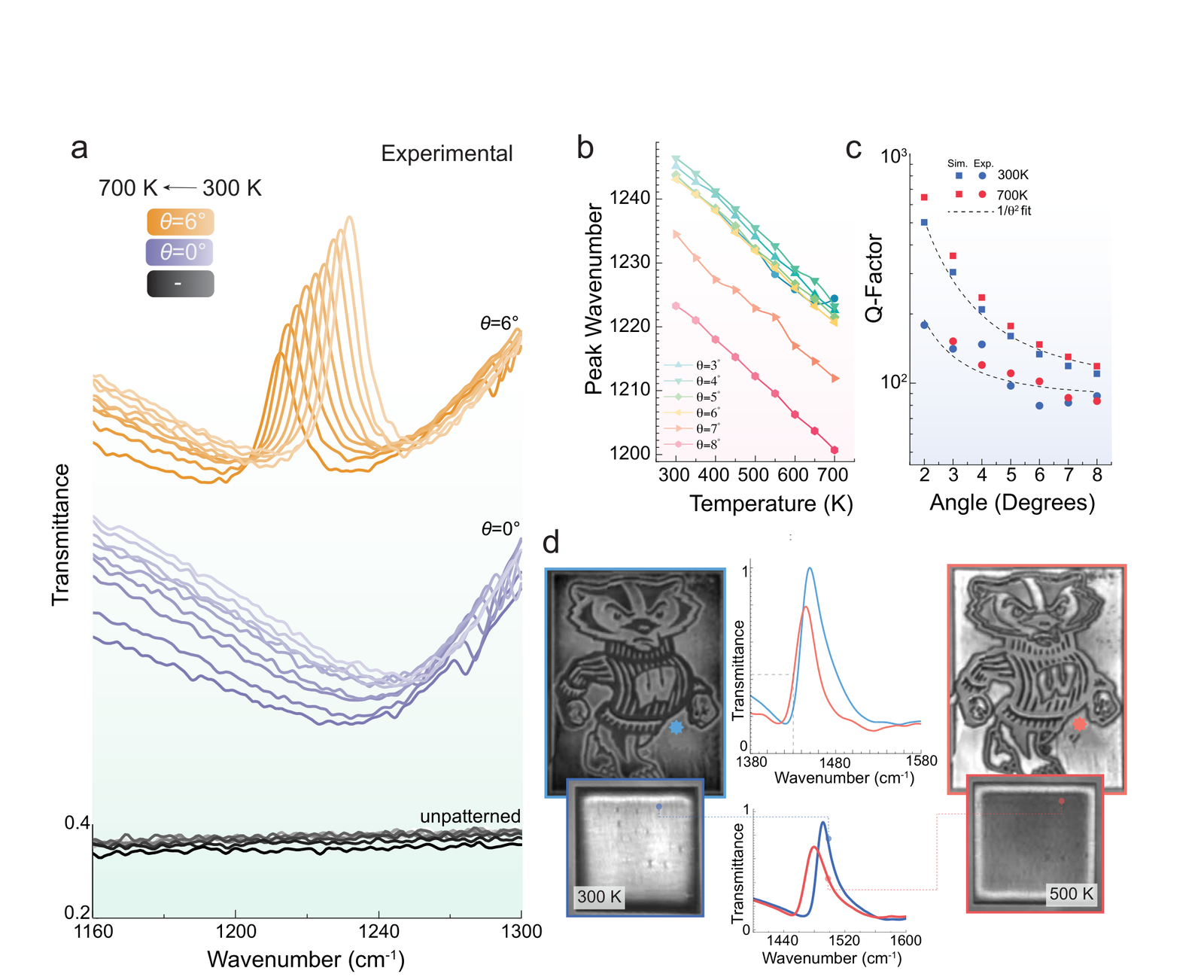

图 3：(a) θ=6°（黄线，q-BIC-EIT 模式）与 θ=0°（紫线，表面晶格模式）的实测温度依赖透射谱，黑线为未图案化硅膜；两种模式都随折射率实部增大而红移；(b) 不同倾斜角共振峰波数随温度的变化，实测调谐率约 0.05–0.06 cm⁻¹/K；(c) Q 因子随倾斜角的变化，仿真与实验一致呈反平方关系（Q ∝ θ⁻²）；(d) 1430 cm⁻¹ 照明下 UW-Madison 吉祥物 Bucky Badger 图案超表面的宽场红外显微图像（300 K 与 500 K），升温后图案区由暗转亮。
论文用一个直观的成像实验展示了”动态”的价值：把超表面图案刻成 UW-Madison 吉祥物 Bucky Badger 的形状，在 1430 cm⁻¹ 单波长照明下，300 K 时图案区几乎不透光（共振挡住该波数），升到 500 K 后共振红移，同一照明波数下图案区透过率从 0.23 升到 0.39（提升 68.2%），图像由暗转亮；在 1498 cm⁻¹ 探测时则出现相反的亮转暗。共振”动”起来，同一片器件就能在不同温度下选择不同波数工作——这是静态超表面做不到的。
远场演示：六个超表面扫出聚合物指纹谱
热调谐最直接的应用是当动态窄带滤波器用：一个共振就是一条窄带，升温就是调台。论文用六片共振波数预先错开、各覆盖约 20 cm⁻¹ 的超表面组成阵列，把样品（聚合物薄膜）放在距器件至少 10 mm 的远场位置，升温扫过 300–500 K，六片器件合计扫出一条连续的指纹谱。

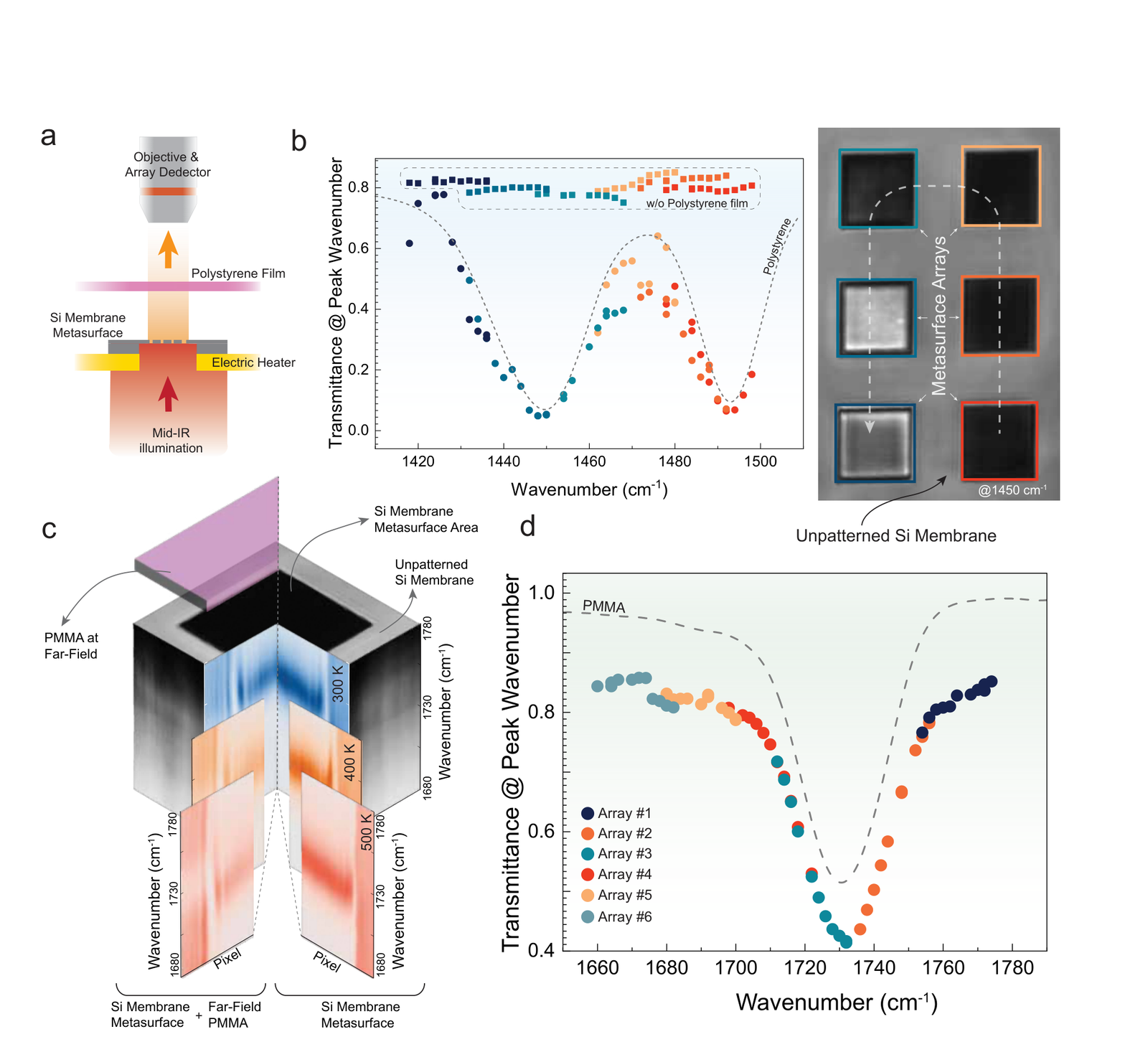

图 4：(a) 材料分析示意图，聚合物薄膜位于距热调谐超表面至少 10 mm 处；(b) 六片超表面在有无 38 µm 聚苯乙烯膜时的峰值透过率随波数变化，数据点颜色对应 1450 cm⁻¹ 红外显微图中各超表面的彩色边框，1450 与 1492 cm⁻¹ 两个 C=C 伸缩吸收带清晰可辨；(c) 单片超表面在 300、400、500 K 的高光谱成像，左列为有 PMMA 膜、右列为裸超表面，对应 1730 cm⁻¹ C=O 带处共振透过率下降；(d) 六片超表面在有无 700 nm PMMA 膜时的峰值透过率，1730 cm⁻¹ 处可见明显衰减。
结果很干净：38 µm 厚的聚苯乙烯（PS）薄膜插入光路后，六片超表面在 1450 cm⁻¹ 与 1492 cm⁻¹ 两个波数处出现一致的透过率跌落——这正是 PS 苯环 C=C 伸缩振动的两个特征吸收带；700 nm 厚的 PMMA 薄膜则在 1730 cm⁻¹ 处造成衰减，对应羰基（C=O）伸缩振动。论文进一步用高光谱成像验证：共振扫描前后，超表面在 400×400 µm² 图案区内透过率与共振波数空间均匀，说明刻蚀工艺和温度分布都很均匀，逐像素分析还能推广到空间成分不均一的样品。
这套方案的意义在于”无光谱仪”：传统检测需要把宽谱光展开成光谱才能识别吸收峰，这里只需要一个窄带共振、一台加热器和一台宽视场红外相机，靠”哪个波数温度下透过率下降”就能反推分子的指纹带位置与宽度，结果与常规光谱参考数据一致。
近场演示：扫过振动带时的强耦合与 Rabi 劈裂
远场演示利用的是共振的”滤波器”功能；当分子被放到超表面近场时，还有更深的物理：强耦合。论文把 50 nm 厚的 PMMA 直接涂在超表面上，让分子的 C=O 振动模式与 q-BIC-EIT 共振在空间上重叠。当两者能量接近时，光与物质不再是”一个被另一个吸收”的弱耦合，而是形成新的混合态——极化激元（polariton），谱上表现为共振劈裂成两支：上极化激元（UP）与下极化激元（LP），两支之间的能量间隔就是 Rabi 劈裂 Ω。强耦合的标志是”反交叉”（anti-crossing）：共振扫过分子振动带时，两支谱线不会交叉穿过，而是相互排斥地分开。

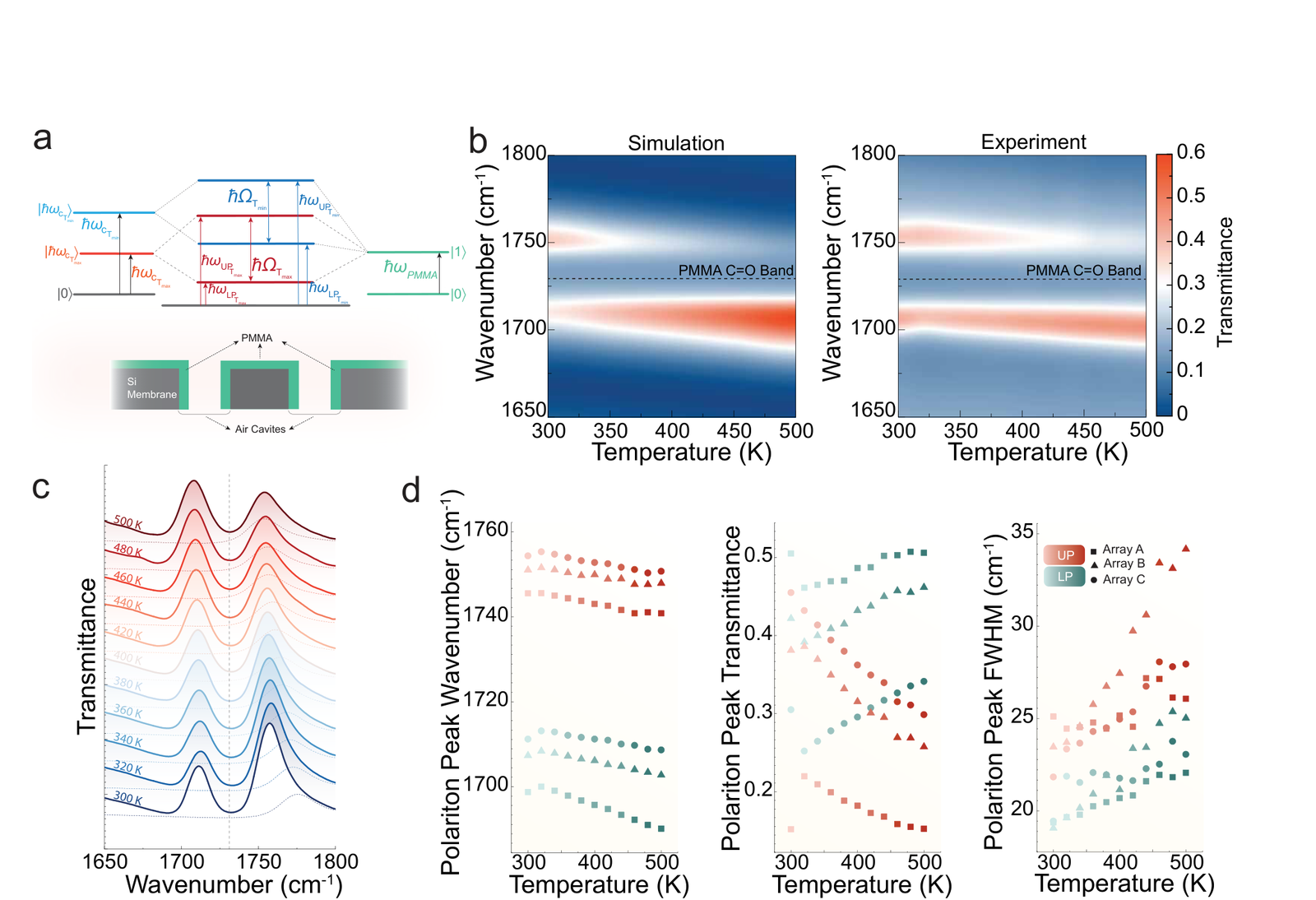

图 5：(a) 50 nm PMMA 涂覆的自由悬浮硅膜超表面示意：q-BIC-EIT 模式与 PMMA 吸收带重叠时形成上（UP）、下（LP）极化激元态，两支态之间为 Rabi 劈裂 Ω，蓝线与红线对应同一超表面在两个不同温度下的共振位置；(b) 仿真与实测透射谱随温度的变化，显示强耦合反交叉行为在 300–500 K 全程存在；(c) 实测 FTIR 谱中 UP 与 LP 的透过率随共振扫过 PMMA 振动带而演变；(d) 三片超表面上 UP（红）与 LP（绿）的峰波数、峰值透过率与半高全宽随温度的变化。
论文报告 Rabi 劈裂约 43 cm⁻¹（arXiv 摘要值）。动态调谐在这里带来了以前难以做到的事：同一片器件、同一个空间位置，连续观察耦合从”失谐”到”共振”再到”失谐”的完整过程——升温让共振红移、依次穿过 PMMA 振动带，UP/LP 两支的峰位、透过率与线宽连续演变，反交叉行为全程可见。此前类似的强耦合实验要么靠旋转入射角、要么靠扫描空间位置逐个测量，论文的器件只需加热。
强耦合还带来一个有趣的物理细节：温度升高时，极化激元线宽系统性增加。论文将其归因于高温下声子相互作用与散射增强，缩短了混合态的相干寿命。换句话说，温度在这里既是”调谐旋钮”，又是研究混合态退相干的一个连续可调参数——这正是可重构光与物质相互作用平台的价值所在。
意义与展望
这篇工作的核心贡献，是把”高 Q”与”可调”这两个在介质超表面中常被此消彼长的属性结合在了一起：用 1 µm 厚的硅膜同时获得窄线宽共振（Q≈187）和连续热调谐（0.06 cm⁻¹/K），并据此演示了两类此前难以同时满足的应用——远场无光谱仪的分子指纹识别，与近场振动强耦合的完整动态表征。
与机械调谐（旋转样品台）和空间编码（梯度芯片）方案相比，热调谐不引入移动部件、不需要大面积空间冗余，结构上就是”一片悬浮膜加一个加热器”，更接近可集成、可部署的化学传感器形态。从原理验证走向实际应用，仍有几段路要走：目前器件制造依赖电子束光刻，规模化需要向深紫外光刻或纳米压印过渡；工作温度范围（300–700 K）意味着功耗与热管理需要工程优化；远场演示的样品还是厚膜聚合物，向痕量气体或生物分子检测推进时，需要结合近场增强与微流控等预处理手段。
方向上，这篇论文打开了两条值得跟进的路：一是把动态窄带滤波与焦平面阵列结合，做成”逐像素可调谐”的中红外高光谱成像，直接服务空间异质样品的化学分析；二是把热调谐引入极化激元化学与量子光-物质相互作用研究，用温度这个连续自由度精细调控混合态的耦合强度与相干性。动态 q-BIC 超表面作为一个平台，后续无论是换材料（更低损耗的宽禁带半导体）、换调谐机制（电光、载流子注入），还是集成到片上光源与探测器，都只是在这个骨架上生长出来的自然延伸。
