衍射光栅原理：用密集狭缝把复合光拆成光谱
从”白光为什么能变成彩虹”说起
晚上透过纱窗看路灯，灯两侧会拖出几条对称的彩色光带；把一张 DVD 对着阳光转动，盘面上会闪过彩虹；蝴蝶翅膀、蛋白石和蜂鸟羽毛在光线下会呈现随角度变化的颜色。这些现象背后是同一个原理：周期性结构会把不同波长的光”掰”向不同方向，把原本混在一起的白光按波长展开。
这种专门用来分光的周期结构就是衍射光栅（diffraction grating）。它的定义很朴素：表面（或透射面）带有周期性结构的光学元件，入射光经过它之后会被分成多个方向不同的衍射级次，某级次的出射角由波长、光栅周期和入射角共同决定。光栅可以是透射式的，也可以是反射式的。纱窗、纱巾这类透光周期结构属于前者；DVD 光盘表面的螺旋轨道、蝴蝶翅膀上的鳞片和蛋白石内部的规则排列属于后者，其中蝶翅与蛋白石是自然界自带的反射光栅。

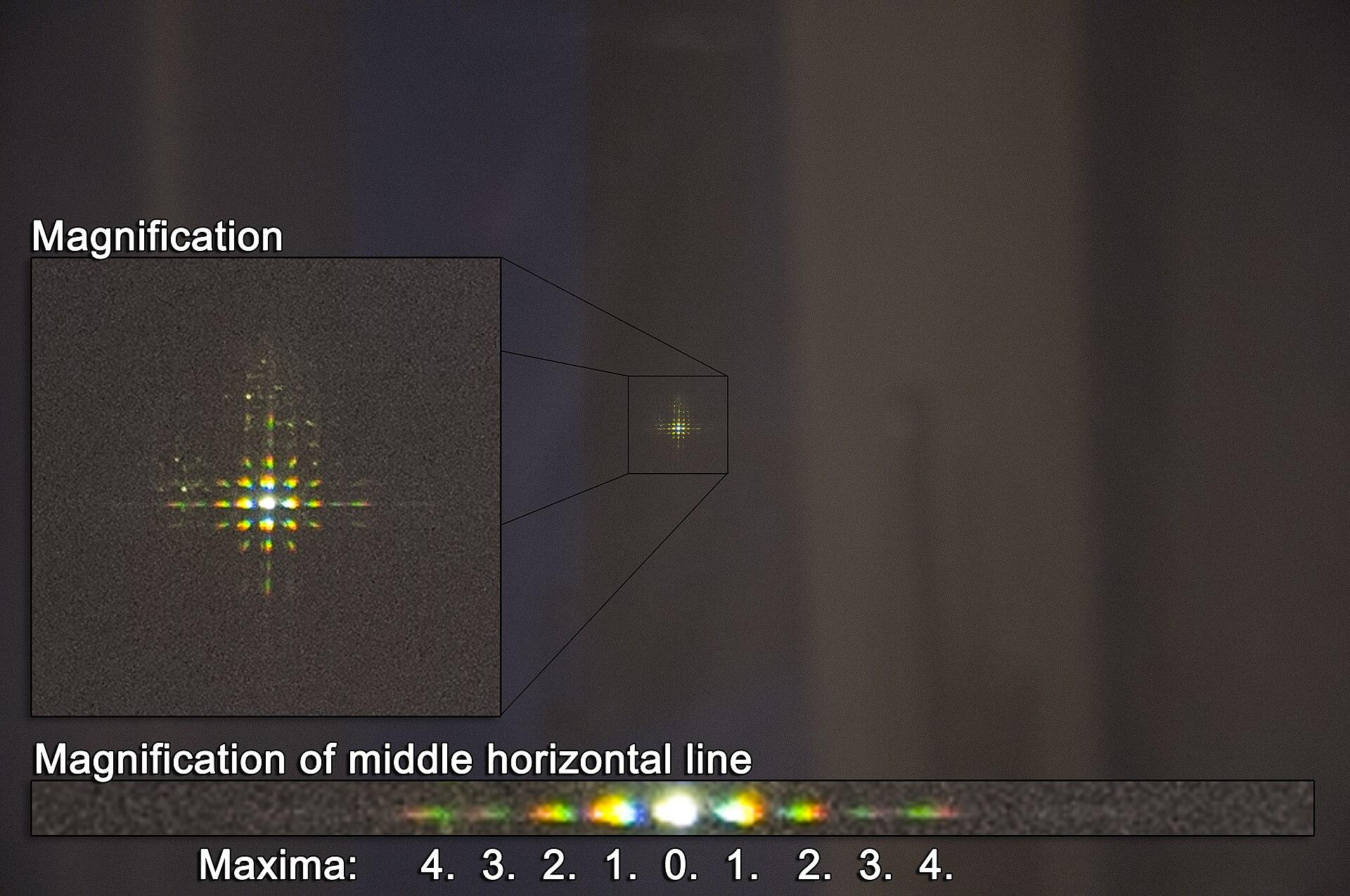

图 1：透过窗帘纱网看点光源，纱网的周期性结构就是一块透射光栅：中间最亮的是 0 级主极大，两侧对称排开的是 1 级、2 级彩色光谱。
本文要回答三个问题：光谱线落在哪里（光栅方程）、为什么光栅的谱线特别细锐（多缝叠加）、以及光栅凭什么能把”挨得很近”的两条谱线分开（分辨本领）。
光栅方程：光谱线落在哪里
先看最简单的模型：一块光栅由 $N$ 条等间距的透光狭缝组成，相邻狭缝中心的距离叫光栅周期，记作 $d$。一束平行光垂直入射时，每条缝都向各个方向发出次级波，屏上某一点的亮度由所有缝的贡献叠加决定。真正亮的主极大，出现在相邻缝的光程差恰好等于波长整数倍的方向。
从缝 1 和缝 2 各取一条光线，它们以相同角度 $\theta$ 射向远处（或透镜焦平面上的同一点）。因为两条光线从相邻缝出发时相差了距离 $d$，在 $\theta$ 方向的光程差是 $d\sin\theta$（MIT 2.71 光学的讲义把这一项写作光栅周期 $\Lambda$ 与 $\sin\theta$ 的乘积）。当这个光程差等于 $m$ 个波长时，两条光线同相，叠加变亮；$N$ 条缝两两如此，主极大就出现了：
$$d\sin\theta=m\lambda,\qquad m=0,\pm1,\pm2,\dots$$
这就是光栅方程（grating equation）。$m$ 称为级次（order）：$m=0$ 是中央主极大，光沿原方向直行，不分光，所以白光经光栅后中央是一条白亮线；$m=\pm1,\pm2,\dots$ 是两侧各级，角度由波长决定。
图 2：红色激光经衍射光栅后形成一串离散的光斑：中央 0 级最亮，两侧 ±1、±2 级对称分布。单色光只有少数几个波长，所以看到的是分立的点；换成白光，每个波长各占一个角度，就展开成连续的彩色光谱。
光栅方程解释了”为什么缝越多谱线越锐”。多缝干涉中，$N$ 条缝之间还存在次级极大，其强度正比于 $1/N^2$：缝数越多，次级极大越弱，最后只剩下又亮又窄的主极大。一块真实光栅每毫米可刻超过 1000 条线，一片几毫米见方的区域被照明时，参与叠加的缝数已经是”成千上万”，因此谱线可以做到非常细锐。常见商品光栅的刻线密度与对应周期如下表。
表 1：常见刻线密度与对应的光栅周期（$d=1/\text{线密度}$）。
| 刻线密度（线/mm） | 300 | 600 | 1200 | 2400 | 3600 | 4800 |
|---|---|---|---|---|---|---|
| 周期 $d$ | 3.33 μm | 1.67 μm | 0.833 μm | 0.417 μm | 0.278 μm | 0.208 μm |
白光与谱线：波长越大，偏折越大
把白光的每个波长代入光栅方程，会得到各自的衍射角。固定级次 $m$ 和周期 $d$，$\sin\theta=m\lambda/d$：波长越长，$\sin\theta$ 越大，偏折得越厉害。因此同一级次内，紫光（短波长）靠近中心，红光（长波长）远离中心，中间按波长从短到长依次排开——这就是光栅把白光展开成”由内向外红橙黄绿蓝靛紫”的原因。

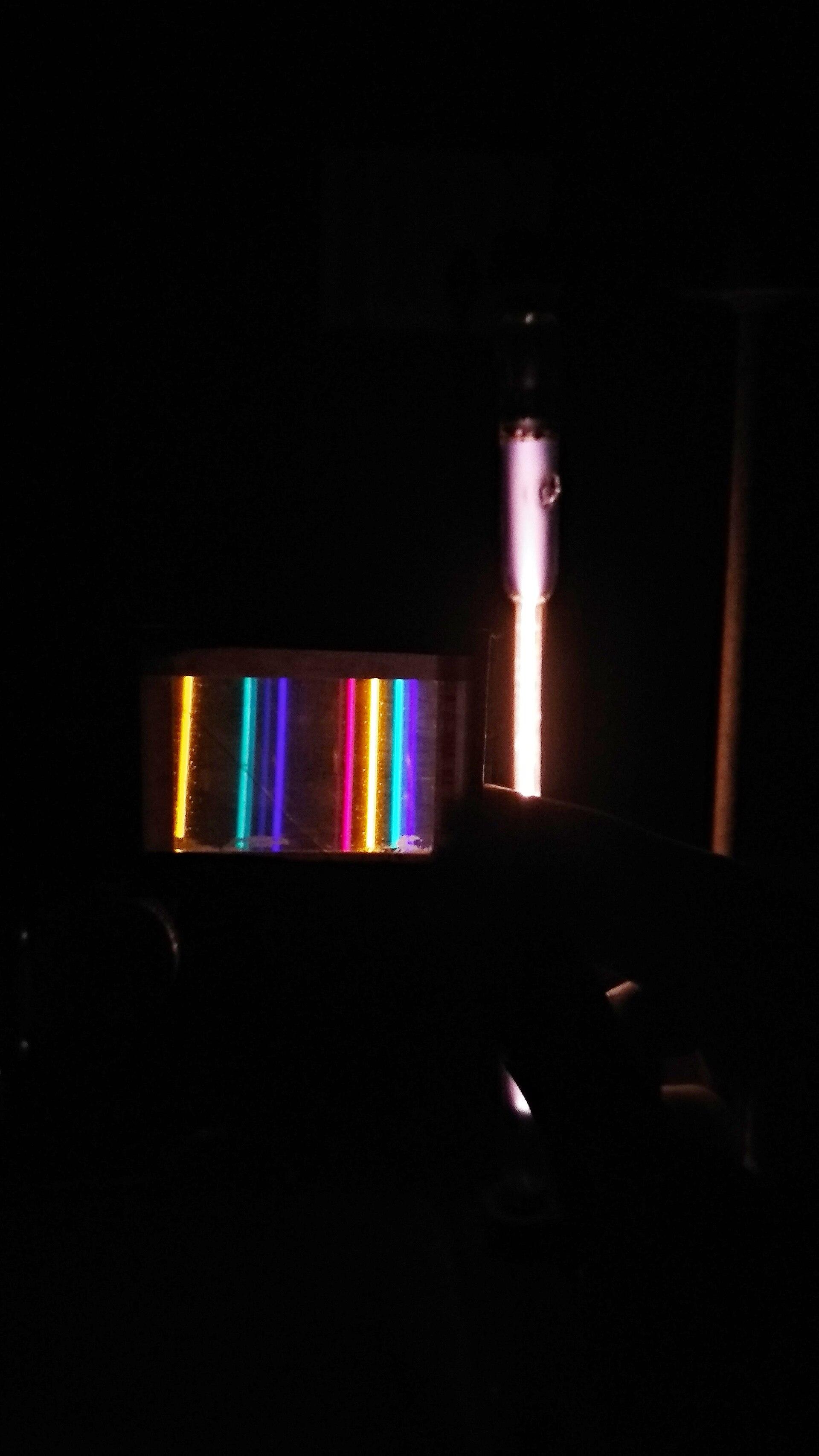

图 3：氦气体放电灯的光经光栅衍射后，各波长谱线被展开到不同角度，同一级次内短波长靠近中心、长波长远离中心。与白光不同，气体放电灯只发射少数几条特征波长，所以看到的是分立的彩色谱线。
OpenStax 大学物理第三卷给了一个很直观的数字例子：取一块 10,000 线/cm 的光栅，周期 $d=1.00\times10^{-6}$ m，让白光垂直入射，屏放在 $x=2.00$ m 处。可见光最短的紫光取 $\lambda=380$ nm，最长的红光取 $\lambda=760$ nm，一阶衍射角分别为：
$$\sin\theta_\text{V}=\frac{380\times10^{-9}}{1.00\times10^{-6}}=0.380 \Rightarrow \theta_\text{V}=22.33°$$
$$\sin\theta_\text{R}=\frac{760\times10^{-9}}{1.00\times10^{-6}}=0.760 \Rightarrow \theta_\text{R}=49.46°$$
表 2：OpenStax 示例参数（10,000 线/cm 光栅、屏距 2.00 m、一阶衍射）。
| 波长 $\lambda$ | 一阶角 $\theta$ | 屏上位置 $y=x\tan\theta$ |
|---|---|---|
| 380 nm（紫） | 22.33° | 0.815 m |
| 760 nm（红） | 49.46° | 2.338 m |
屏上红紫两端相距 $y_\text{R}-y_\text{V}=1.523$ m——一块手掌大小的光栅，能把一张 2 米外的屏幕上的一阶彩虹拉出 1.5 米宽。正因为光栅对波长的”摊开”能力这么强，它才成为光谱仪的核心分光元件。
光栅方程还顺带说明了一个重要现象：级次之间可能重叠。比较一阶的 760 nm 与二阶的 380 nm，两者都满足 $\sin\theta=0.760$，会落在屏上同一个位置。换句话说，白光的高阶级次光谱不会无限外推，越往外的级次越容易与低一级的光谱重叠。因此实用光谱仪通常配合滤光片或选择适当的级次工作。
分辨本领：能把”挨得很近”的两条谱线分开吗
把复合光摊开只是第一步，光谱分析真正关心的，是能不能分辨波长非常接近的两条谱线，例如钠灯发出的两条黄色 D 线：$\lambda_{D1}=589.593$ nm 与 $\lambda_{D2}=588.996$ nm，间隔只有 0.597 nm。如果光栅的谱线不够细锐，两条线会糊成一条。
谱线细锐来自缝数 $N$：主极大的宽度随 $N$ 增大而收窄，次级极大强度按 $1/N^2$ 衰减。当一条谱线的主极大正好落在另一条谱线主极大边缘的暗处（瑞利判据的思想），就认为两条谱线”刚好可分辨”。由此得到的透射光栅理论分辨本领为：
$$R=\frac{\lambda}{\Delta\lambda}=mN$$
其中 $m$ 是级次，$N$ 是被照明的刻线总数；$R$ 越大，能分辨的波长间隔 $\Delta\lambda$ 越小，而且对同一光栅而言，$R$ 与波长无关。用上面的钠双线验算：平均波长 589.295 nm 除以间隔 0.597 nm，得到分辨所需 $R\approx987$。一块 5000 线/cm 的光栅，照明宽度 1 cm 时 $N=5000$，一级就能提供 $R=5000$，二级 $R=10000$——分辨钠双线绰绰有余。这也解释了光栅的另一个工程直觉：想让光谱仪分辨更细，要么用更高刻线密度的光栅，要么把照明宽度做宽、照亮更多条刻线。
需要说明的是，$R=mN$ 是衍射本身给出的理论上限。实际仪器的分辨能力还会被入射狭缝宽度、光学元件质量等因素进一步限制；实验中常常人为控制照明宽度来改变有效刻线数，从而调节分辨本领。
光谱仪为什么选光栅
光谱仪和单色仪是光栅最主要的应用场景：把光源的光先展开成光谱，再测每条谱线的波长与强度，或者只挑出某一个波长使用。光栅在这里的优势，是它形成的谱线比双缝干涉更窄、更亮，暗区更暗——同样一套装置，光栅给出的光谱”分辨率上限”更高，而且每条谱线的角度可以按光栅方程精确预知。
工程上还有两类常见优化。一是反射光栅：在镜面基板上刻周期性沟槽，光从同一侧入射和出射，适合不易透光的波段，蝴蝶翅膀和蛋白石的色彩正是这类结构的天然例子。二是闪耀光栅（blazed grating）：把沟槽刻成特定斜面，让衍射能量集中到某个指定的级次，而不是平均分摊到所有级次，从而把宝贵的光强”攒”到要用的那一条谱线上。光栅的制造精度也直接决定光谱质量：周期要极其均匀，否则谱线会展宽、对比度下降。从数百线/mm 的入门光栅，到每毫米数千线的精密光栅，分光能力与成本同步上升。
把”周期性结构改变光的方向”这条主线记在心里，再看生活中的各种彩色现象（纱窗、DVD、蝶翅），就能认出它们其实是同一个物理：光栅方程决定颜色落在哪里，缝数决定谱线有多锐，刻线密度与照明宽度决定能把多细的波长差分开。
