文献解读 | 超表面非线性光源：二硫化钼纳米锥的倍频与三倍频（Nature Communications 2021）

论文简介

本期解读的论文是《Tunable unidirectional nonlinear emission from transition-metal-dichalcogenide metasurfaces》（过渡金属硫族化合物超表面的可调单向非线性发射），作者为 Mudassar Nauman、Jingshi Yan、Domenico de Ceglia、Mohsen Rahmani、Khosro Zangeneh Kamali、Costantino De Angelis、Andrey E. Miroshnichenko、Yuerui Lu 与 Dragomir N. Neshev，2021 年 9 月 22 日发表于 Nature Communications 12 卷 5597 篇（DOI: 10.1038/s41467-021-25717-x，Nature 全文页，PMC 开放全文，arXiv 预印本）。作者来自澳大利亚国立大学、新南威尔士大学、意大利布雷西亚大学与英国诺丁汉特伦特大学等机构，通讯作者为 Yuerui Lu 与 Dragomir N. Neshev。

一句话贡献：用高折射率的二硫化钼（MoS₂）纳米锥超表面，把倍频（SHG）与三倍频（THG）同时收进一个零级衍射束，并首次在超表面中实现倍频发射在正、反两个方向之间的连续切换。截至 2026 年 8 月，该文在 Semantic Scholar 上被引 97 次，是”非线性超表面光源”方向被反复引用的代表性工作之一（Semantic Scholar 条目）。

为什么非线性光源那么难”变小”

先回顾一个背景问题：非线性频率转换为什么通常需要一大块晶体。

当光强足够高时，介质的极化强度不再与电场成正比，会出现非线性项。其中二阶非线性产生倍频：两个频率为 $\omega$ 的光子合并成一个频率为 $2\omega$ 的光子，非线性极化可写为 $P^{(2)}(2\omega)=\chi^{(2)}E(\omega)E(\omega)$；三阶非线性则产生三倍频，$P^{(3)}(3\omega)\sim\chi^{(3)}E(\omega)^3$。频率翻倍意味着波长减半——把 1550 nm 的红外光变成 775 nm 的可见光，就是倍频；变成 517 nm 则是三倍频。

要获得可用的倍频，有两个经典约束。第一，在电偶极近似下，中心对称介质中偶次非线性过程被禁止，所以倍频晶体必须是非中心对称的。第二，即使材料对称性允许，体晶体中高效转换还要求参与的光子在传播方向上满足相位匹配 $\Delta k=2k(\omega)-k(2\omega)=0$，通常要靠角度调谐或周期极化来实现。这两个约束，尤其是相位匹配，决定了传统非线性光源又大又难调。

超表面提供了第三条路：介质层只有亚波长厚度，转换在极短距离内完成，根本不需要长距离的相位匹配，共振增强则用来弥补厚度带来的效率损失。然而此前的高折射率介质超表面有个共同问题：纳米结构在基频波长下是亚衍射的，但谐波波长更短，同样的周期相对谐波变大，于是谐波会进入多个衍射级——发出的不是一个光束，而是一排光束。论文要解决的核心问题，就是让谐波也保持”单束”，并且把发射方向变成可调的。

器件与线性共振：700–840 nm 里藏着三只”模”

论文的器件是一块二硫化钼截锥超表面：在蓝宝石衬底上排布周期 300 nm、高 150 nm 的 MoS₂ 截锥纳米柱（metasurface C 的顶径 150 nm、底径 240 nm）。制备流程是机械剥离多层 MoS₂、电子束光刻、蒸铝掩膜后以 SF₆+CHF₃+Ar 反应离子刻蚀，刻完再去除铝帽。之所以选 MoS₂，是因为它在可见波段折射率超过 4.5（700–800 nm 区间），远高于硅、砷化镓、铝镓砷等常用的非线性超表面材料；折射率高意味着同样的光学共振可以用更小的纳米柱实现，周期可以排得更密，谐波波长处的亚衍射条件更容易满足。

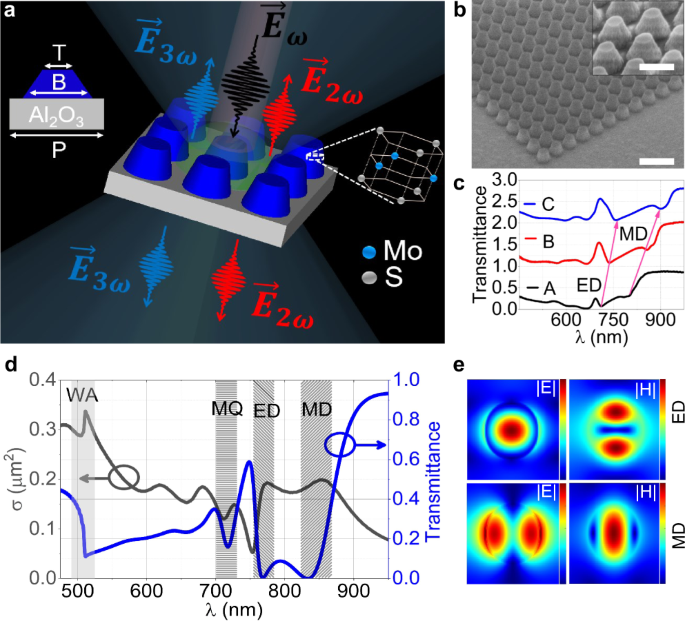

图 1：MoS₂ 截锥超表面。(a) 器件示意图（metasurface C：顶径 150 nm、底径 240 nm、周期 300 nm、高 150 nm；右下插图为 2H 堆叠的 MoS₂ 晶格）；(b) 制备样品的 SEM 图（比例尺 2 µm，插图 500 nm）；(c) 三个不同尺寸样品 A–C 的实测透射谱（纵向平移 1 个单位以便比较，箭头指示电偶极 ED 与磁偶极 MD 共振随纵横比的变化）；(d) metasurface C 的笛卡尔多极展开计算（σ 为有效散射截面，阴影区为 MQ/ED/MD，浅灰区为一阶 Wood 异常 WA）；(e) 770 nm 与 840 nm 共振波长处的归一化电场与磁场分布。

测量与仿真显示，这个结构在 700–900 nm 区间支持三个准正则模式（quasi-normal mode，QNM，即开放腔的漏模）：约 715 nm 的磁四极（MQ）模式、770 nm 的电偶极（ED）模式与 840 nm 的磁偶极（MD）模式，对应透射谱上三个 Fano 型共振谷，QNM 寿命分别为 17 fs、21 fs 与 6.7 fs。三个模式既是线性响应的来源，也决定了后续谐波的增强与辐射：当谐波波长恰好落在某个 QNM 上时，谐波光子与漏模强耦合，转换效率被显著放大。

三倍频：共振增强如何与”单束”共存

先看三倍频实验。论文用 1550 nm 的 10 ps 脉冲（重复率 20 MHz）泵浦样品，在透射方向收集信号，三倍频出现在 517 nm。功率扫描显示，三倍频信号随泵浦功率呈三次方增长、倍频呈二次方增长，符合各自阶数，且平均功率加到 24 mW（峰值 120 W、峰值强度约 0.95 GW/cm²）仍未见饱和。非线性成像则直观展示了 SHG 与 THG 都从超表面区域增强发射。

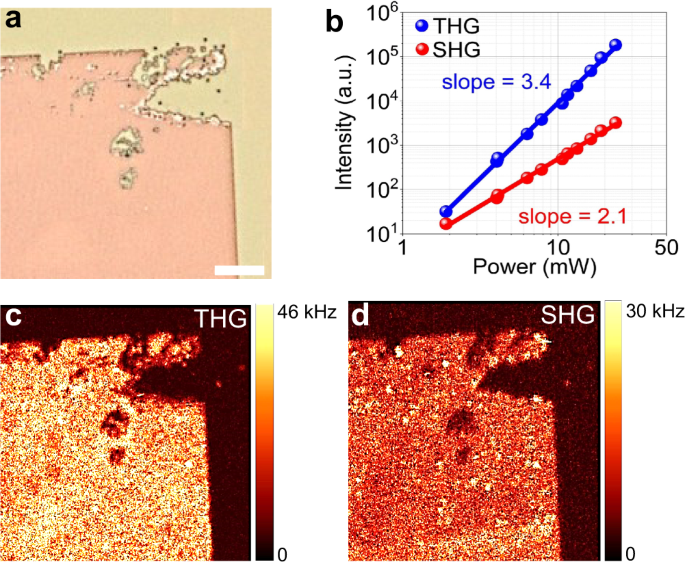

图 2：TMDC 超表面的非线性显微。(a) metasurface C 的光学显微图（比例尺 10 µm）；(b) 1550 nm 泵浦下 SHG（红）与 THG（蓝）信号的功率依赖，分别为二次与三次增长；(c)、(d) 三倍频与倍频的非线性空间成像。

三倍频的波长扫描揭示了单束发射成立的条件。在衬底一阶 Wood 异常（WA，衍射级从透射切到掠射的波长点）以下，超表面处于衍射区，三倍频能量大量进入高阶衍射级，显微镜收集不到；WA 处信号消失；而高于 WA 之后进入亚衍射区，三倍频只以零级发射，并在 517 nm 附近出现明显增强。泵浦 1550 nm 时测得的最高三倍频效率为 1.01×10⁻⁹（峰值功率 4.3 kW、束腰 4.6 µm）。论文还测量了偏振分辨的三倍频：信号几乎不随入射偏振变化、且与泵浦共线偏振，这与 MoS₂ 的 D3h 晶体对称性一致，也说明三倍频主要来自体非线性响应。

倍频：共振增强，以及非线性源到底在哪里

倍频是整个工作的主角。泵浦 1550 nm 时倍频出现在 775 nm，恰好落在 ED 型 QNM 附近；把泵浦从 1200 nm 扫到 1600 nm，倍频谱在 SH 波长靠近 MQ（泵浦约 1400 nm）和 ED 时出现两个增强峰，其中 MQ 处的增强反而更大——尽管 ED 模式的线性散射更强。这说明倍频增强不是简单地”共振散射强就增强”，而是取决于非线性电流源与模式本征场的空间重叠。

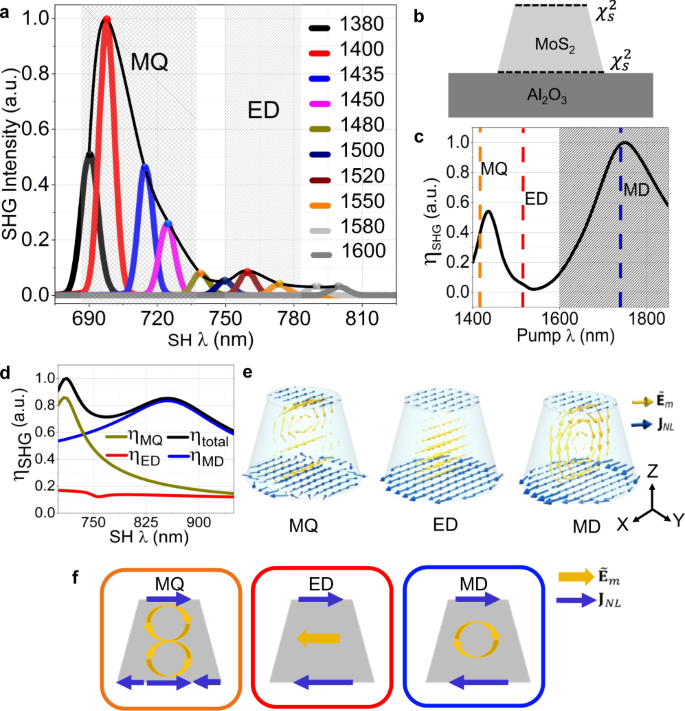

图 3：TMDC 超表面的倍频。(a) metasurface C 倍频的实测波长依赖，MQ 与 ED 附近均增强；(b) 倍频电流源 χ(2) 位置的示意图；(c) 全波非线性模拟的倍频转换效率 η_SHG；(d) 基于 QNM 耦合模理论计算的效率；(e) 非线性电流源 J_NL 与各 QNM 本征场的空间重叠；(f) 非线性源与模式重叠的示意。

一个反直觉的问题随即出现：MoS₂ 体材料是中心对称的（D6h 点群），按电偶极近似不应该有体倍频。实际上，少层 MoS₂ 的倍频取决于层数奇偶——奇数层非中心对称（D3h）允许倍频，偶数层中心对称（D3d）则禁止。论文用全波模拟比较了四种假设：非线性源位于”顶+底表面”、”体材料”、”仅顶面”、”仅底面”，结果只有”顶+底表面”与实验吻合。也就是说，纳米柱顶面和底面的晶格对称性破缺提供了有效的二阶非线性界面源，其效率比硅纳米结构侧壁的表面倍频高约 4 个量级。模拟采用的 χ(2) 张量非零分量为 $\chi_{xxx}^{(2)}=-\chi_{xyy}^{(2)}=-\chi_{yxy}^{(2)}=-\chi_{yyx}^{(2)}$。论文的对比还显示，该 MoS₂ 超表面的倍频效率比硅基超表面高 2 个量级以上。

偏振分辨实验进一步确认了模式角色。倍频信号随入射偏振角旋转呈现六重对称；当 SH 波长落在 MQ 或 MD 上时六个峰等强（只有一个辐射模式占主导），落在 ED 附近时出现四强两弱（三个 QNM 干涉，ED 被增强或抑制）。实验与模拟对比还反推出样品中 MoS₂ 的臂椅（armchair）方向与实验室坐标约成 −30°。

单向发射：用波长或偏振”拧”方向

论文最独特的结果是倍频发射方向可切换。定义前向占比 $D_F=P_F^{\mathrm{SH}}/(P_F^{\mathrm{SH}}+P_B^{\mathrm{SH}})$、后向占比 $D_B=1-D_F$，实验中当 SH 波长扫过约 740 nm（泵浦约 1480 nm）时，$D_F$ 与 $D_B$ 互换，发射从前向翻转为后向；固定泵浦波长时，转动入射偏振在 $\phi_p\approx 80°$ 与 260° 两处也能触发同样的切换。方向切换不需要任何结构变化，只靠泵浦波长或偏振，这在体非线性晶体中无法实现。

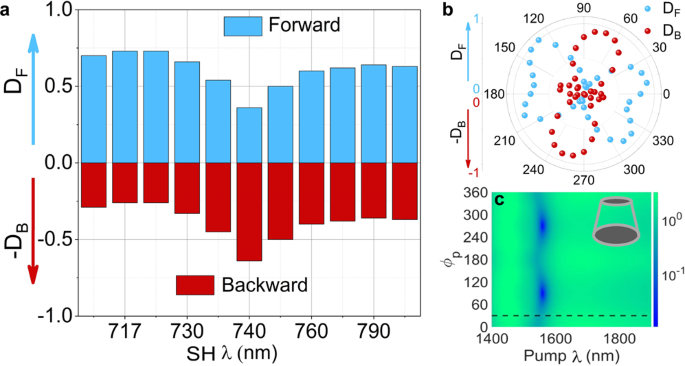

图 4：倍频发射方向切换。(a) 实测前向占比 D_F（蓝）与后向占比 D_B（红）随 SH 波长的变化（ϕp=0）；(b) 切换波长 1480 nm 处 D_F 与 D_B 随入射偏振角 ϕp 的变化；(c) 模拟的前/后向倍频功率比随泵浦波长与 ϕp 的映射。

方向切换的机理，是谐波波长处几个 QNM 在远场的干涉：非线性源的位置、模式的辐射权重共同决定能量向前还是向后辐射。论文还模拟了不同锥度的纳米柱：纯竖直圆柱结构可以在约 725 nm（前向）与 825 nm（反向）之间近乎完全切换，几乎就是一面”非线性反射镜”；实验中采用的截锥切换对比度较低，但带宽更宽、对加工误差更稳健。论文指出，锥度角同时影响切换点波长与带宽，这是后续器件设计需要权衡的参数。

意义与展望

这篇论文把超表面非线性光源的叙事推进了一步：亚波长厚度免去相位匹配，高折射率 MoS₂ 让谐波波长处仍保持亚衍射、只发射零级单束，超表面因此像一块”极薄而均匀的非线性晶体”；而共振增强与模式干涉又给了它体晶体没有的自由度——方向可调。与同一时期其他介质超表面相比，该工作同时覆盖倍频与三倍频，并首次在超表面系统中验证了倍频发射的正/反切换，还揭示了 TMDC 纳米结构中二阶非线性源的界面本质，这为后续工作在材料与结构层面优化提供了明确抓手。

从原理验证走向实际应用，仍有几方面值得持续推进。一是效率：论文采用的共振 Q 值有限（QNM 寿命只有十几飞秒），采用更高 Q 的设计（例如连续域束缚态 BIC 共振）可以进一步提高转换效率，这是论文明确指出的方向；二是器件化：把机械剥离的薄片换成大面积可制造的 TMDC 薄膜、并控制纳米柱锥度的均匀性，是走向实际光源的关键；三是下游应用：论文提出的非线性反射镜、激光锁模、以及利用超表面产生纠缠光子等方向，已被后续工作逐步接续，其中不少已获得超出本工作的效率与复杂度。非线性超表面光源的”从薄到强、从一束到可编程”之路，仍在快速演进。
