薄透镜成像原理：物距、像距与放大率

从“一块放大镜为什么能成像”说起

把一块凸透镜举到眼前，透过它看到的世界有时变大、有时上下颠倒；把白纸放到透镜后面来回移动，纸上会出现窗外景物的清晰影像。为什么一片玻璃就能把“像”从物体上“复制”出来？像的位置在哪里、多大、正立还是倒立，有没有一个公式能一次算清楚？

本文要回答三个问题：薄透镜为什么能成像？像的位置、大小和方向由什么决定？$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$ 这个薄透镜公式从哪来，又如何在眼睛、相机和放大镜里被定量使用？

薄透镜近似：把折射“打包”成一条规则

透镜成像的本质是折射：光线穿过玻璃时，在前后两个弯曲表面上各发生一次方向偏折。要精确描述任意一条光线在两个曲面上的折射，需要知道折射率、曲率半径和入射点，相当繁琐。薄透镜近似（thin lens approximation） 把这件事大幅简化：当透镜很薄、光线又靠近光轴时，可以把两次折射等效成“在透镜中心平面上一次性偏折”，于是每一条光线只改变一次方向。

在这个模型下，透镜的行为由两个焦点完全确定：

• 会聚透镜（凸透镜，f>0）：平行于光轴的光线穿过透镜后汇聚到光轴上的一个点，叫像方焦点；反过来，从焦点发出的光经过透镜后变成平行光。焦点到透镜的距离叫焦距 f，透镜两侧焦距相等。
• 发散透镜（凹透镜，f<0）：平行光穿过透镜后向外散开，看起来像从透镜前方的一个“虚焦点”发出的；焦距取负值。

焦距不是凭空存在的：在空气中，薄透镜焦距由透镜材料折射率 $n$ 和两个表面的曲率半径 $R_1$、$R_2$ 决定，即造镜者公式

$$\frac{1}{f}=(n-1)\left(\frac{1}{R_1}-\frac{1}{R_2}\right).$$

把镜片磨得更弯（改变曲率半径）、或换用折射率更高的材料，都会改变焦距。这一点在后面讲眼睛调节时会再次用到。

三条特征光线与成像公式的推导

给定一个高度为 $h_o$ 的物体放在透镜前方物距 $u$ 处，想求像的位置 $v$ 与像高 $h_i$，只需要追踪三条特殊光线，它们都从物体顶端出发：

1. 平行光线：平行于光轴入射，穿过透镜后经过像方焦点 $F’$；
2. 中心光线：沿直线穿过透镜中心（光心），方向不变；
3. 焦平面光线：射向物方焦点 $F$ 的光线，穿过透镜后变成平行光出射。

薄透镜成像的奇妙之处在于：这三条光线（及其反向延长线）会相交于同一个点，这个交点就是像的顶端。由相似三角形可以推出两个定量关系。

中心光线给出放大率。以光心为顶点，物方三角形与像方三角形相似，带符号地写为

$$m=\frac{h_i}{h_o}=-\frac{v}{u}.$$

负号表示倒立：当 $v>0$（像在透镜另一侧）时 $m<0$，像是倒立的。平行光线给出第二个关系：光线在透镜平面处的高度为 $h_o$，穿过焦点 $F’$ 后到达像点，由相似三角形得 $h_o/f = -h_i/(v-f)$。两式联立，消去高度后得到

$$\frac{1}{f}=\frac{1}{u}+\frac{1}{v},$$

这就是薄透镜公式（thin-lens equation）。它把三个距离一次性联系起来：任意给定焦距 $f$ 和物距 $u$，像距 $v=\frac{uf}{u-f}$，像高 $h_i=mh_o$。整个成像问题因此变成一道算术题。

使用公式时要遵守符号约定：像距 $v>0$ 表示实像（在透镜另一侧），$v<0$ 表示虚像（与物体同侧）；焦距 $f>0$ 为凸透镜、$f<0$ 为凹透镜。物距 $u$ 按惯例取正值。

物距、像距与放大率：一张图看懂

把薄透镜公式改写成 $v=\frac{uf}{u-f}$，就能画出像距随物距变化的完整图像：

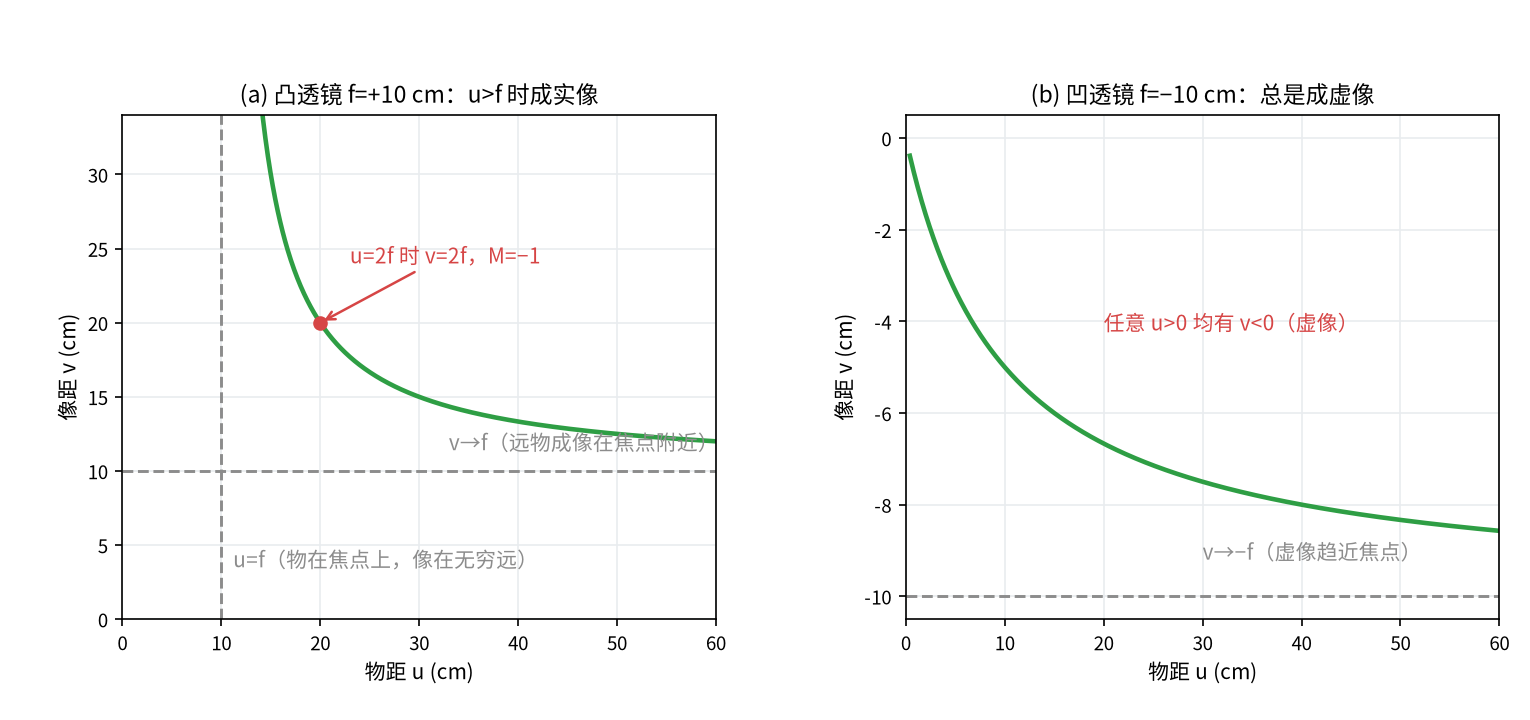

图 1：(a) 凸透镜 f=+10 cm：u>f 时像距为正，物距越大像距越接近焦距 f（远物成像在焦点附近），物距接近焦点时像距趋向无穷（物在焦点上时出射光平行、像在无穷远）；u=2f 时 v=2f、M=−1。(b) 凹透镜 f=−10 cm：任意正物距下像距都为负，只能成虚像，虚像位置趋近焦点。

这张图把成像规律分成几段，归纳如下表（凸透镜，f>0）：

表 1：凸透镜成像随物距的变化（由 1/f=1/u+1/v 直接计算）。

物距 u	像距 v	像的性质	放大率 m
u>2f	f<v<2f	倒立缩小实像	|m|<1
u=2f	v=2f	倒立等大实像	m=−1
2f>u>f	v>2f	倒立放大实像	|m|>1
u=f	v→∞	不成像，出射光平行	—
u<f	v<0	正立放大虚像（物体同侧）	m>1

两条“分界线”值得记住：$u=2f$ 是实像放大与缩小的分界（此时像等大倒立）；$u=f$ 是实像与虚像的分界（此时像跑到无穷远）。只要物距大于焦距，像就一定在透镜另一侧、且是倒立的；物距小于焦距时，像回到物体同侧、变成正立的虚像——这正是放大镜的工作区间。

凸透镜成像的三种典型情形

用一个具体例子验证上面的规律：凸透镜 $f=10$ cm，物体高 $h_o=3.0$ cm，分别把物体放在 $u=50$、$20$、$5$ cm 处：

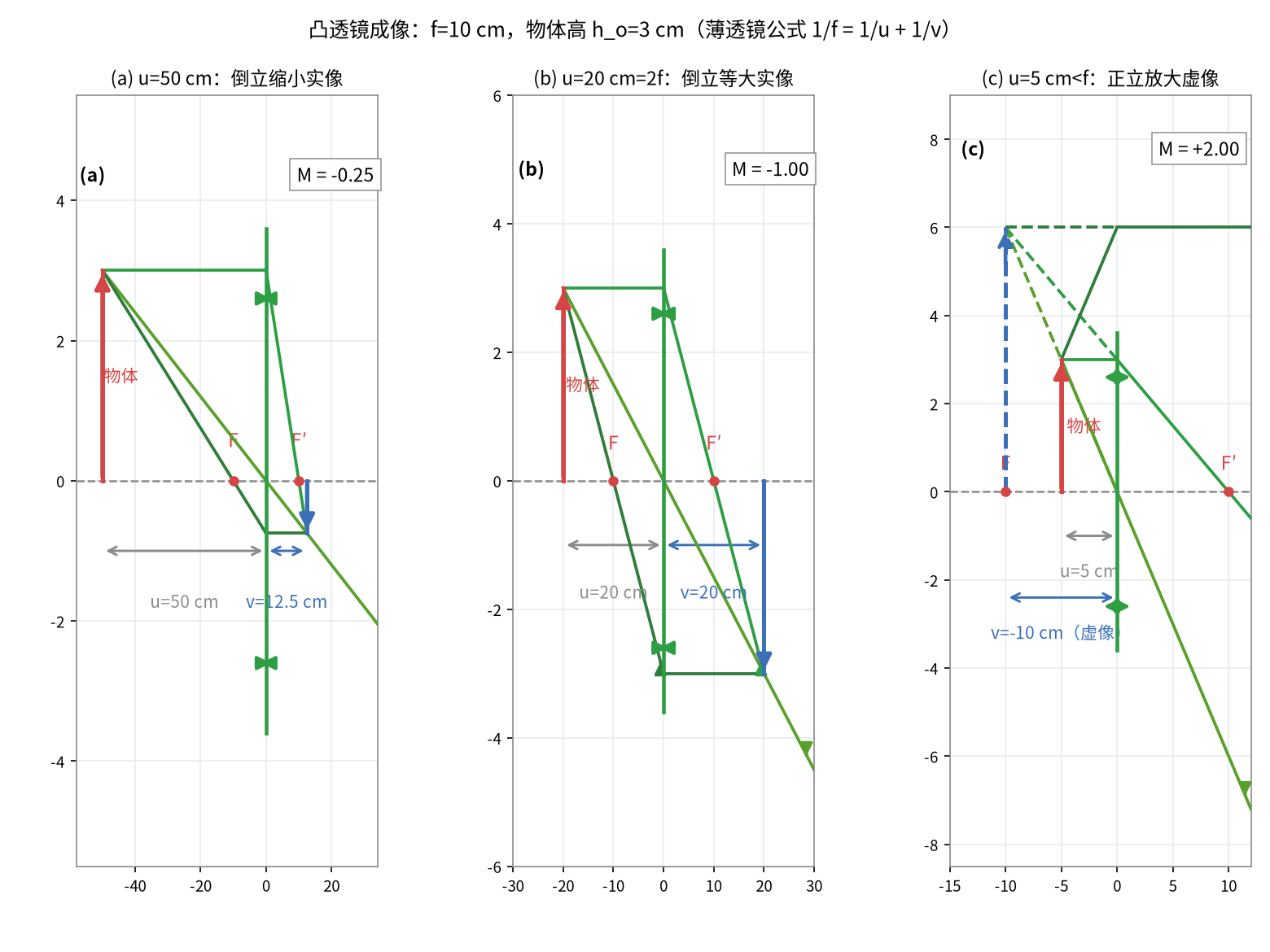

图 2：(a) u=50 cm：v=12.5 cm，M=−0.25，倒立缩小实像；(b) u=20 cm=2f：v=20 cm，M=−1，倒立等大实像；(c) u=5 cm<f：v=−10 cm，M=+2，正立放大虚像。绿色为平行光线、浅绿为中心光线、深绿为焦平面光线，实线表示实际光线，虚线表示虚像情形下的反向延长线。

代入公式 $v=\frac{uf}{u-f}$：

• $u=50$ cm 时，$v=12.5$ cm，$m=-12.5/50=-0.25$：像在透镜后 12.5 cm 处，高度 $0.75$ cm，倒立缩小；
• $u=20$ cm 时，$v=20$ cm，$m=-1$：像与物等大，倒立；
• $u=5$ cm 时，$v=-10$ cm，$m=+2$：像距为负，像在物体同侧 10 cm 处，高度 6 cm，正立放大——这就是放大镜的效果。

三个例子的像距、放大率与图中三条光线交点的位置完全一致：光线几何与公式计算互为验证。

凹透镜：为什么只能成虚像

发散透镜的焦距为负（$f<0$）。把 $f=-10$ cm、$u=15$ cm 代入公式，得到 $v=-6$ cm、$m=+0.4$：

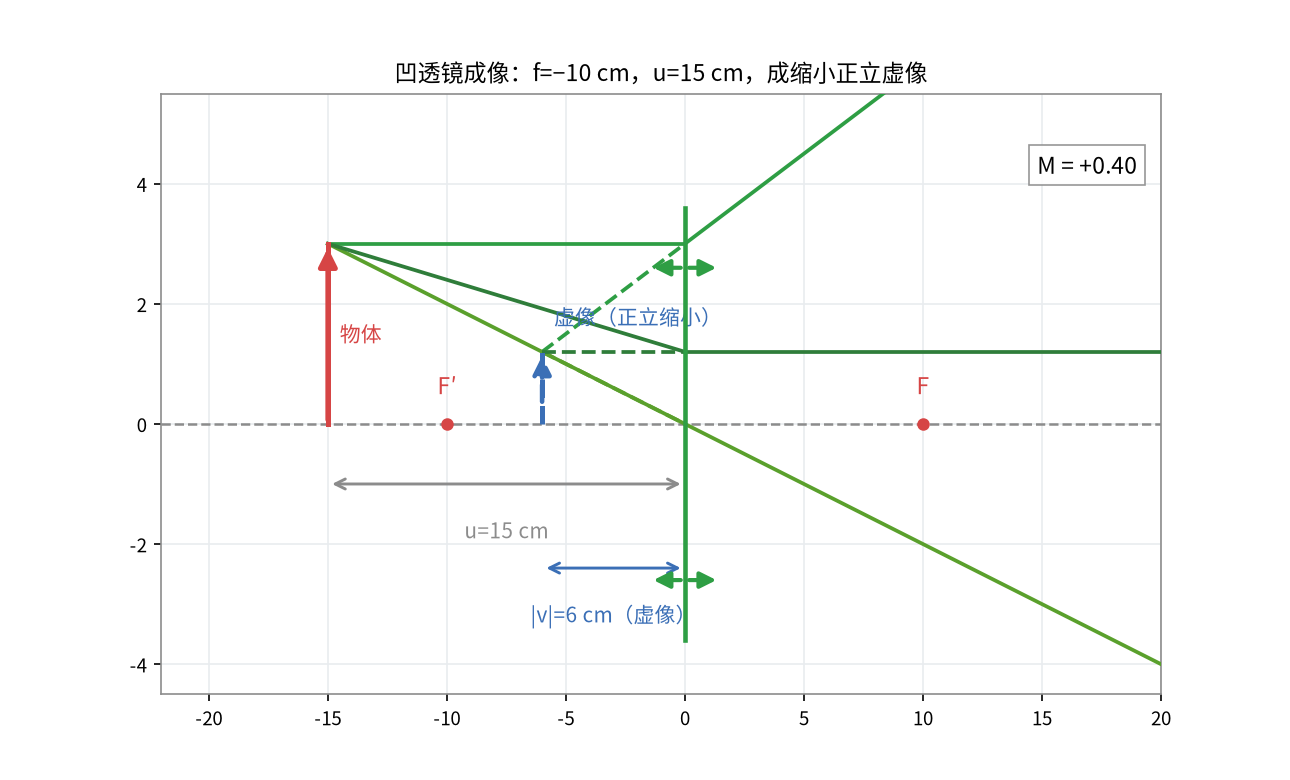

图 3：凹透镜 f=−10 cm、u=15 cm 时 v=−6 cm，成缩小正立虚像（蓝色虚线箭头）。平行光线出射后仿佛来自物方焦点 F，三条光线的反向延长线（虚线）交于虚像点。

从公式看，凹透镜对所有正物距都有 $v<0$：因为 $\frac{1}{v}=\frac{1}{f}-\frac{1}{u}<0$ 恒成立（$f<0$、$u>0$）。所以凹透镜永远只能成虚像：像在物体同侧、正立、缩小，且物体越远，虚像越靠近焦点（$v$ 趋近负焦距值）。近视眼镜镜片就是凹透镜，它先让光线适当发散，帮助眼睛把远处物体的像重新落到视网膜上。

薄透镜公式在生活中的三个应用

薄透镜公式不只是课本习题，人眼、相机和放大镜都在按同一套公式工作：

表 2：薄透镜公式在三种设备中的应用。

应用	焦距量级	如何“对焦”
人眼	角膜约 2.3 cm + 晶状体约 6.4 cm，组合约 1.7 cm	改变晶状体曲率调节焦距（调节）；近视眼用凹透镜补偿过度会聚
手机相机	固定广角镜头约 4–5 mm	远物像距≈焦距（示例 5.05 mm），靠微米级像距调节对焦
放大镜	短焦距凸透镜	物放在焦距以内成放大虚像；角放大率约 25 cm/f 到 1+25 cm/f

人眼是两台会聚透镜的组合：角膜提供大部分会聚能力（焦距约 2.3 cm），晶状体焦距约 6.4 cm，两者叠加后典型人眼焦距约 1.7 cm。看近处物体时，晶状体变弯、焦距变短，让像仍落在视网膜上，这一过程叫调节（accommodation）。光焦度 $P=1/f$（单位屈光度 D）把“焦距”换算成眼镜店常用的度数单位：焦距越短，光焦度越大。近视眼的问题是眼球对光过度会聚，远处物体的像落在视网膜之前，所以用负光焦度的凹透镜放在眼前“减掉”一部分会聚能力。

手机相机反其道而行：镜头焦距很短（约 4–5 mm，与手机厚度同量级），拍摄远处物体时像距几乎就等于焦距（教材示例为 5.05 mm），传感器就放在镜头后面这一点点距离上。因为镜头和传感器不能像人眼那样大幅移动，手机靠把镜片移动几十微米来微调像距完成对焦——仍然在用 $v=\frac{uf}{u-f}$ 算同一个问题。

放大镜利用的是 $u<f$ 的区间：物体放进焦距以内，形成正立放大的虚像。不过放大镜的“放大率”不是线性放大率 $m$，而是角放大率——像对眼睛的张角与物体在明视距离（25 cm）处的张角之比。短焦距凸透镜的角放大率约为 $25\text{ cm}/f$ 到 $1+25\text{ cm}/f$：比如 $f=10$ cm 的镜片能提供约 2.5~3.5 倍的角放大。

意义与展望

薄透镜公式把“一片玻璃如何成像”压缩成一个可算的三量关系，是几何光学中最常用的工具之一：设计镜头时先算高斯成像位置，分析成像质量时再讨论偏离理想成像的像差，后者正是在前者的基础上展开的。公式本身建立在两个近似上——薄透镜近似与近轴近似（光线靠近光轴、角度小）。实际相机由多片厚透镜组成、光束在镜头边缘也会偏离近轴条件，工程上需要更完整的透镜组矩阵计算与像差理论，这些都可以看作薄透镜公式的推广。

薄透镜公式的“薄”还有继续压缩的空间：超表面等平面光学器件用亚波长结构在极薄的一层界面上实现等效相位变换，让“透镜”薄到微米以下，其设计同样从聚焦成像的相位条件出发。对入门者而言，先算清 $u$、$v$、$f$ 三者关系，再往厚透镜、透镜组、衍射和像差方向延伸，是一条清晰的路径。
