文献解读 | 透射式超表面目镜：宽视场 AR 近眼显示（Nature Communications 2018）

论文简介

这篇论文是首尔大学 Byoungho Lee 团队联合韩国机械研究院、高丽大学发表于 Nature Communications 的工作：Metasurface eyepiece for augmented reality（超表面增强现实目镜），2018 年 11 月正式发表，卷期页码为 Nat. Commun. 9, 4562（DOI 链接，PMC 开放全文，期刊正式版）。

一句话贡献：论文首次提出并演示把一张”对真实世界透明、对虚拟信息聚焦”的透射式超表面金属透镜当作 AR 目镜放在眼前，用 20 毫米口径、NA 0.61 的纳米压印器件实现单色 90°、全彩 76° 的宽视场近眼显示，并验证了大规模量产路径。论文开放获取（CC BY 4.0），正文配图均取自论文原图，来源与许可见文末”参考资料”。

AR 眼镜的视场瓶颈：反射式目镜为什么难做大

增强现实（Augmented Reality，AR）是把计算机生成的虚拟图像叠加到真实世界视野里的显示技术。主流 AR 眼镜采用”半透明目镜”方案：目镜既要让真实世界的光穿过，又要在一个固定深度把虚拟图像浮出来。传统方案多用反射式光学元件——半球面镜、衍射光学元件（DOE，Diffractive Optical Element）、全息光学元件（HOE，Holographic Optical Element）——把显示面板的图像反射进人眼。

反射式目镜的结构性矛盾在于：反射光路需要镜片与人眼之间留出空间（眼距，eye relief），眼距越大、目镜离眼越远，可用的视场角（FOV，Field of View）就越小；想扩大视场就得加大镜片和光路，眼镜随之变厚变重。这是现有 AR 产品”视场窄、体积大”两个问题的共同根源。

如果改用透射式目镜，把目镜直接贴在眼前，情况会完全不同：虚拟图像由目镜透射成像，真实世界的光也直接透过目镜，两者不再争夺反射光路。此时最大视场只由两个参数决定——透镜孔径 $a_l$ 与眼距 $d_e$：

$$FOV = 2\tan^{-1}\left(\frac{a_l}{2 d_e}\right)$$

而要为该最大视场提供足够大的显示画面，所需显示尺寸 $a_i$ 与目镜焦距 $f$ 成正比：

$$a_i = \frac{f \cdot a_l}{d_e}$$

两式合起来给出一个明确的设计目标：短焦距 + 大孔径，也就是高数值孔径（NA，Numerical Aperture）、大尺寸的目镜。这正是超表面金属透镜擅长的领域——平面、薄、可设计任意相位分布，且理论上 NA 只受单元周期采样限制。论文把两种目镜方案的差异整理为表 1。

表 1：反射式目镜与透射式目镜对比（据论文引言与 Fig. 1 归纳）

方案	虚拟图像如何进入人眼	视场的主要限制	形态因子
反射式目镜（半球面镜 / DOE / HOE）	反射或衍射后成像	反射光路需要眼距空间，FOV 随眼距增大而收窄	镜片厚、系统体积大
透射式目镜（本文 see-through 金属透镜）	目镜透射成像，贴眼放置	FOV 只由孔径与眼距决定，可随孔径增大而扩展	平面薄片，可紧贴眼睛

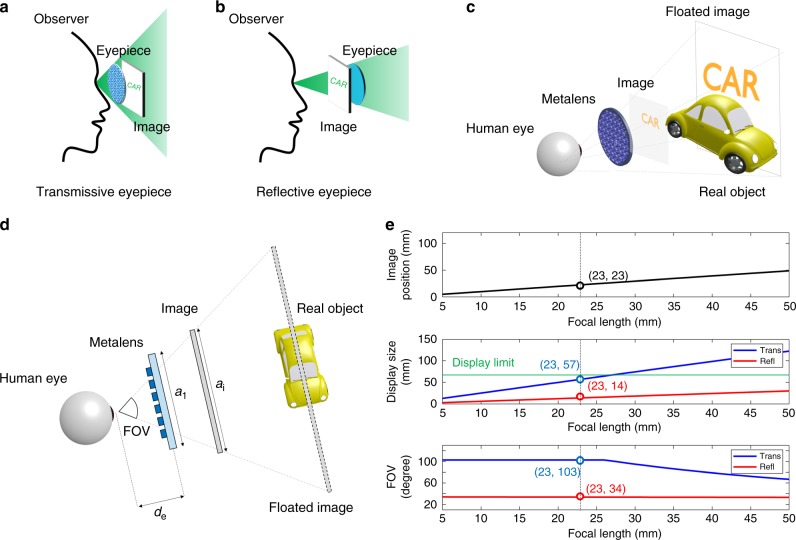

图 1：透射式增强现实目镜的总览。(a)(b) 透射式目镜与反射式目镜的概念示意；(c) 以金属透镜为透射式目镜的 see-through 近眼显示系统示意；(d) 系统配置与详细参数（$a_l$ 为透镜孔径，$d_e$ 为眼距，$a_i$ 为显示尺寸）；(e) 系统规格与视场：绿线标出的 display limit 表示双眼前方两块显示面板互不遮挡时能容纳的最大显示尺寸。

需要说明的是，透射式目镜的前提是”目镜本身既透明又有焦距”——对真实世界的光要像玻璃一样透过，对虚拟图像的光要像透镜一样聚焦。普通玻璃没有焦距，普通透镜不透明，这正是论文要解决的核心问题：用偏振把这两种功能装进同一张超表面。

关键器件：一张”一半是透镜、一半是玻璃”的超表面

论文的核心器件是一块 see-through 金属透镜：由石英衬底上周期性排列的矩形多晶硅纳米棒（meta-atom）构成，单根纳米棒长 220 纳米、宽 60 纳米、厚 100 纳米，单元周期 400 纳米。多晶硅与互补金属氧化物半导体（CMOS，Complementary Metal-Oxide-Semiconductor）工艺兼容，这是论文选择该材料的直接原因。

先看偏振分解。对圆偏振入射光，矩形纳米棒的透射可以写成 Jones 矩阵形式的分解：

$$T_\sigma = \frac{t_l + t_s}{2}\left|\sigma\right> + \frac{t_l - t_s}{2}e^{-j2\sigma\theta}\left|-\sigma\right>$$

其中 $\sigma = +1$ 或 $-1$ 分别对应右旋/左旋圆偏振，$t_l$、$t_s$ 是光沿纳米棒长轴、短轴偏振时的复透射系数，$\theta$ 是纳米棒在该位置的朝向角。物理含义很直观：透射光分成两个分量——同偏振分量（偏振态不变）和交叉偏振分量（偏振态翻转），交叉偏振分量携带一个与朝向角成正比、与波长无关的相位 $2\sigma\theta$，即 Pancharatnam–Berry（PB）相位，也叫几何相位。$t_l$ 与 $t_s$ 的差异程度决定能量在两个分量之间如何分配：若纳米棒各向同性（$t_l = t_s$），交叉分量消失；若两者幅度相等而相位相反，同偏振分量消失。

于是设计自由度就清晰了：通过调节纳米棒长宽，可以独立设定同偏振与交叉偏振两个分量的幅度。传统超表面工作通常把同偏振分量当作干扰噪声尽量消除；论文反其道而行之，把同偏振分量做高做平，让它当”玻璃”；把交叉偏振分量用于成像，让它当”透镜”。要让交叉偏振光聚焦到焦距 $f$，只需把每个位置的朝向角按球面波前编码：

$$\theta(x,y) = \frac{\pi}{\lambda}\left(f - \sqrt{x^2 + y^2 + f^2}\right)$$

其中 $(x,y)$ 是纳米棒在平面上的坐标。由于几何相位与波长无关，同一张超表面在不同波长下得到同样的相位延迟分布；代价是不同波长焦距不同（这就是后面要用二色镜消色差的原因）。再叠加偏振旋向的控制：用旋向 $\sigma$ 的圆偏振入射时器件是凸透镜（会聚），用相反的 $-\sigma$ 入射时同一编码变成凹透镜（发散），而两个旋向的同偏振分量都直接透过、不改变相位——“玻璃”功能对两种旋向都成立。

器件实物与局部扫描电子显微镜（SEM，Scanning Electron Microscope）图像见图 2d，实测透射谱与聚焦光斑见图 2e–2i。

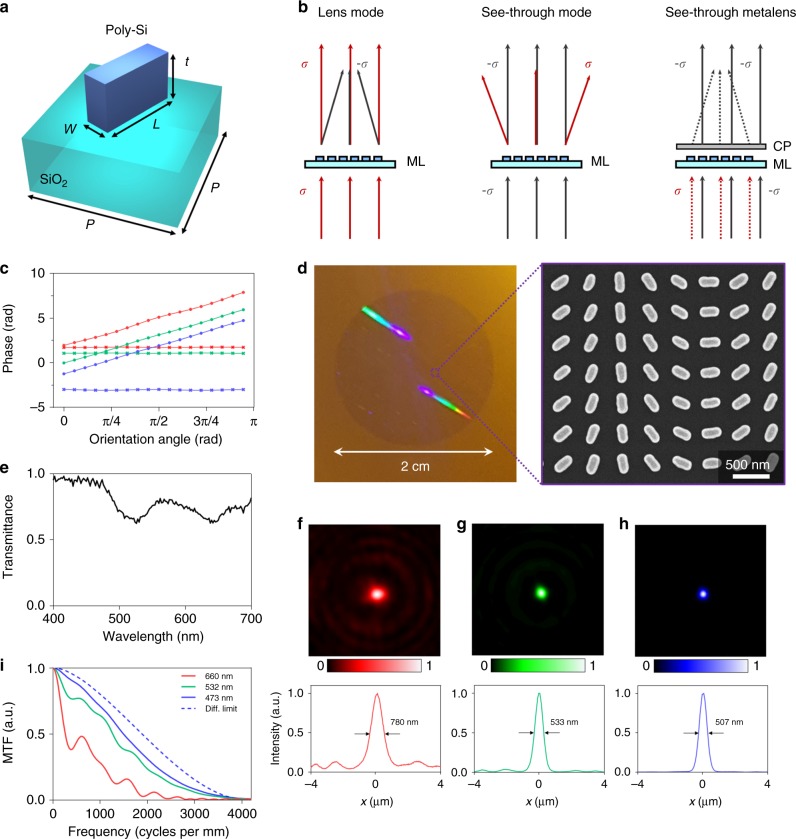

图 2：see-through 金属透镜的工作原理与演示。(a) 单元结构示意，纳米棒由长度 L、宽度 w、周期 P、厚度 t 描述；(b) 不同入射条件下 see-through 金属透镜的光学行为示意，ML 为金属透镜，CP 为圆偏振片；(c) 相位随纳米棒朝向角的变化曲线，红绿蓝线分别对应 660、532、473 纳米，叉号与圆圈分别为同偏振与交叉偏振分量；(d) 直径 20 毫米 see-through 金属透镜实物照片（器件透明），插图为器件局部 SEM 图，比例尺 500 纳米；(e) 实测同偏振透射谱；(f–h) 660、532、473 纳米下焦平面光强分布；(i) 多波长调制传递函数（MTF），蓝色虚线为 473 纳米下衍射极限 MTF。

制造路线：纳米压印把口径做到 20 毫米

超表面器件此前大多用电子束光刻逐点直写，精度高但昂贵、耗时，远离量产。论文改用纳米压印（具体为纳米转印光刻，nanotransfer lithography）：先用电子束光刻制作硅母版，翻制聚氨酯丙烯酸酯（PUA）软模板，在模板上沉积 Au/Cr/SiO₂ 薄膜；再把模板以卷对板（roll-to-plate）方式压到沉积了多晶硅的石英晶圆上，利用 SiO₂ 与粘附层之间的共价键把材料转移过去，Cr 作为硬掩模刻蚀出多晶硅纳米棒。这样一次压印就能复制大面积结构，成本与时间都大幅下降。

由此制备的目镜口径达 20 毫米，NA 0.61。论文把三色通道的设计参数整理得很完整，见表 2。

表 2：see-through 金属透镜三色通道设计参数（660/532/473 纳米）

波长（纳米）	焦距（毫米）	数值孔径 NA	同偏振透射效率	交叉偏振效率（实测）	材料吸收
660（红）	12.9	0.61	≈79%	12%	1%
532（绿）	16	0.53	≈79%	9%	8.2%
473（蓝）	18	0.49	≈79%	2.5%	21.4%

两个数字值得细看。其一是同偏振透射效率约 79% 且覆盖整个可见波段：真实世界景物的光走的就是同偏振通道，效率高且平坦，人眼透过目镜看到的场景才够亮、颜色不失真。其二是交叉偏振（成像用）效率实测只有 12%、9%、2.5%，蓝光吸收高达 21.4%：多晶硅在短波段的吸收拖累了效率，论文明确指出改用二氧化钛（TiO₂）或氮化硅等低损耗介质可以显著改善，但当时为了 CMOS 兼容量产选择了硅。此外，400 纳米周期决定了采样频率上限，对应最大 NA 0.8；论文把三色 NA 分别取 0.61/0.53/0.49，兼顾了视场与像差。

成像质量方面，论文用聚焦光斑计算调制传递函数（MTF，Modulation Transfer Function），曲线接近衍射极限；由于 MTF 截止频率正比于 $NA/\lambda$，波长越长的通道分辨率越低。斜入射下的单色像差在视场边缘会劣化图像质量，论文指出双合金属透镜等方案可以校正，这一点留在了展望部分。

原型系统：三片二色镜把色差”搬”回系统层

金属透镜的几何相位与波长无关，导致同一器件在不同波长下焦距不同（12.9/16/18 毫米）。要让红绿蓝三色图像同时清晰，论文没有在器件层做消色差，而是采用系统级补偿：在光路中放置三片二色镜（Dichroic Mirror，DM），按波长把显示图像的成像位置分别校正到对应焦距上，使三色像最终浮在同一个深度。

原型系统由光束投影器、4-f 中继系统、分束镜（BS，Beam Splitter）、三片二色镜、圆偏振片和 20 毫米 see-through 金属透镜组成。偏振安排是整套方案的关键：显示面板发出的虚拟图像先经过左旋圆偏振片，金属透镜把其中的交叉偏振（右旋）分量聚焦浮像、同偏振（左旋）分量直接透过；金属透镜前方的右旋圆偏振片滤掉多余的左旋分量，只让浮像进入人眼。真实世界的光则先经过分束镜后的右旋圆偏振片，与虚拟图像的偏振通道正好错开，金属透镜只对它做”透明”处理，最终看到的真实场景不被调制。

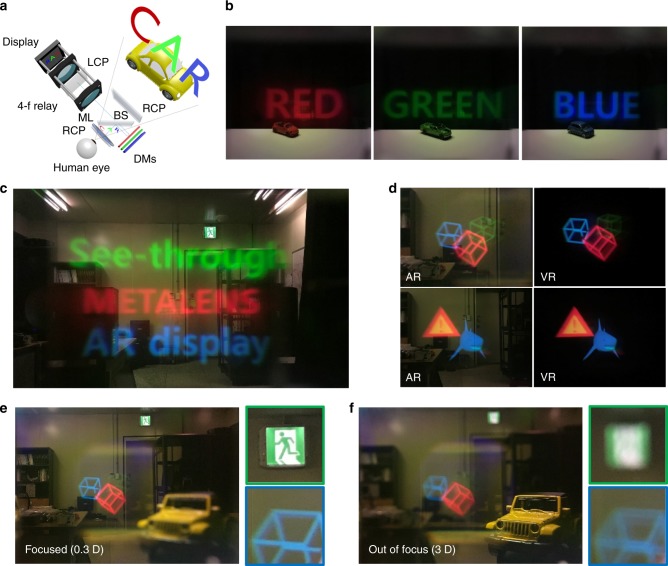

图 3：基于 see-through 金属透镜的近眼显示原型。(a) 原型系统示意，LCP/RCP 为左/右旋圆偏振片，ML 为金属透镜，DM 为二色镜，BS 为分束镜；(b) 有代表性的全彩 AR 成像结果，所有增强图像同时清晰对焦；(c) 红、绿、蓝单色 AR 图像与真实物体叠加；(d) 不同内容的全彩增强（AR）与虚拟（VR）图像；(e)(f) 图像浮深的演示：相机对焦在 0.3 屈光度时浮像清晰（e），对焦在 3 屈光度时模糊（f），侧边绿色与蓝色方框内的画面说明应急灯与蓝色立方体处于同一深度。

实验上，三色图像被统一浮到 3 米深度（0.3 屈光度）：相机对焦在 0.3 D 时虚拟立方体清晰，对焦到 3 D（0.3 米）时模糊，证明浮像确实”长”在真实场景的对应深度上。由于金属透镜各波长效率不同，系统在显示端做了逐色亮度补偿。原型端到端总效率实测约 1%——交叉偏振效率、二色镜、分束镜等链路损耗叠加的结果，论文认为随着低损耗介质金属透镜的发展可以显著改善。

视场与形态因子：单色 90°、全彩 76°，仿真可到 120° 以上

透射式目镜最直接的收益体现在视场上。原型采用口径 20 毫米、眼距与眼动范围（eyebox）10 毫米，由 FOV 公式可得最大视场 90°。由于金属透镜各波长焦距不同，提供最大视场所需的显示尺寸也不同：红色通道需要 26 毫米，蓝色通道需要 36 毫米。原型显示面板为 28 毫米，因此红色通道能显示满 90°，蓝色通道只有 76°；全彩成像取三色公共区域，最终实现**单色 90°、全彩 76°**的视场。

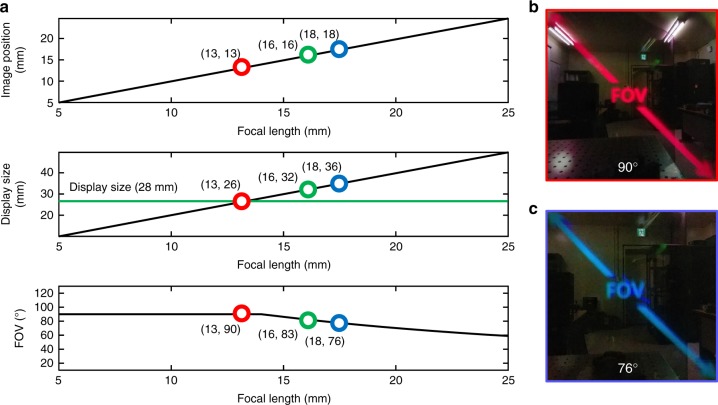

图 4：视场与形态因子的理论与实验验证。(a) 焦距与系统性能（形态因子与视场）的关系：660、532、473 纳米波长下可达到的视场随焦距变化曲线，红、绿、蓝点为原型各波长实际性能；(b)(c) 对应 (a) 中红点与蓝点的实际成像视场，(b) 为 90°，(c) 为 76°，宽视场图像由手机（LG V20）拍摄。

更远一步，论文仿真了更大口径的扩展空间：在口径 35 毫米、眼距 10 毫米、眼动范围 10 毫米、浮深 2000 毫米的商用产品级条件下，透射式目镜视场可超过 120°——这是反射式方案难以企及的区域。仿真不是实验，但它把”视场只由孔径和眼距决定”这条设计规律量化了：想让视场更大，就把目镜口径做大、贴眼更近，而不是像反射式方案那样与光路空间互相牵制。

意义与展望

这篇论文的意义在于把超表面从”光学元件”推进到”整机光学架构”：目镜不再是一块需要反射光路的棱镜或半镜，而是一张同时承担”透明玻璃 + 成像透镜”双职能的平面器件，20 毫米口径、NA 0.61、纳米压印量产，三个数字分别对应视场、清晰度和可制造性。2018 年前后超表面研究大多停留在电子束直写的小口径样品，这篇工作展示了”大面积制造 + 系统集成”的完整链路，也是超表面进入消费电子（AR 眼镜）方向的代表性一步。

从原理验证走向实际应用仍有待推进的方向与边界，论文自己也给出了清晰的路线图：

• 效率提升：硅纳米棒在蓝光波段吸收高（21.4%），交叉偏振效率实测仅 2.5%–12%，改用 TiO₂、氮化硅等低损耗介质并优化制造工艺，是提升整机亮度与续航的直接途径；
• 器件层消色差：论文用三片二色镜在系统层补偿色差，代价是体积增加；当时已出现的可见光宽带消色差金属透镜（如 2018 年 Nature Nanotechnology 的工作）虽验证了原理，但口径与 NA 仍有限、难以同时兼顾 see-through 透明性，让消色差能力与”大孔径高 NA + 透明”在器件层统一，是自然的前进方向；
• 系统小型化：原型中的分束镜与中继光路仍占体积，全息方法可以不用二色镜直接补偿不同波长的焦距，超表面反射镜也有望缩小半镜的倾斜空间；
• 像差与视场边缘质量：斜入射单色像差会影响大视场边缘清晰度，双合金属透镜等校正方案有待与 see-through 设计结合。

展望未来，这篇论文提出的”偏振分工”思路——同偏振当玻璃、交叉偏振当透镜——已经延伸到更广的超表面应用：偏振复用让一张器件同时承载多条光学通道，纳米压印让大面积器件真正进入工厂。对 AR 眼镜来说，宽视场、小形态因子、可量产三者同时成立，才谈得上成为人人戴得起的日常设备。
