超表面为什么怕加工误差?从相位误差到鲁棒设计的工程逻辑

引言:设计图上很完美,加工出来却”缩水”

超表面(Metasurface)由亚波长的人工结构单元周期排列而成,靠每个单元的几何形状和尺寸来调控入射光的相位、振幅与偏振。设计阶段,仿真里的金属透镜聚焦效率可以超过 90%;但样品从流片线拿回来后,实测效率常常打七折、八折,甚至差一个数量级。这中间的落差,很大一部分来自制造误差:纳米加工不可能把每个柱子都做成设计图上那个理想尺寸 [S1]。

这篇文章不打算重复”纳米压印怎么做”或”逆向设计算法有哪些”,而是回答两个更根本的问题:误差为什么会伤害超表面性能?设计阶段能提前做些什么? 这也是”超表面”从论文走向产品的必经一问 [S2]。

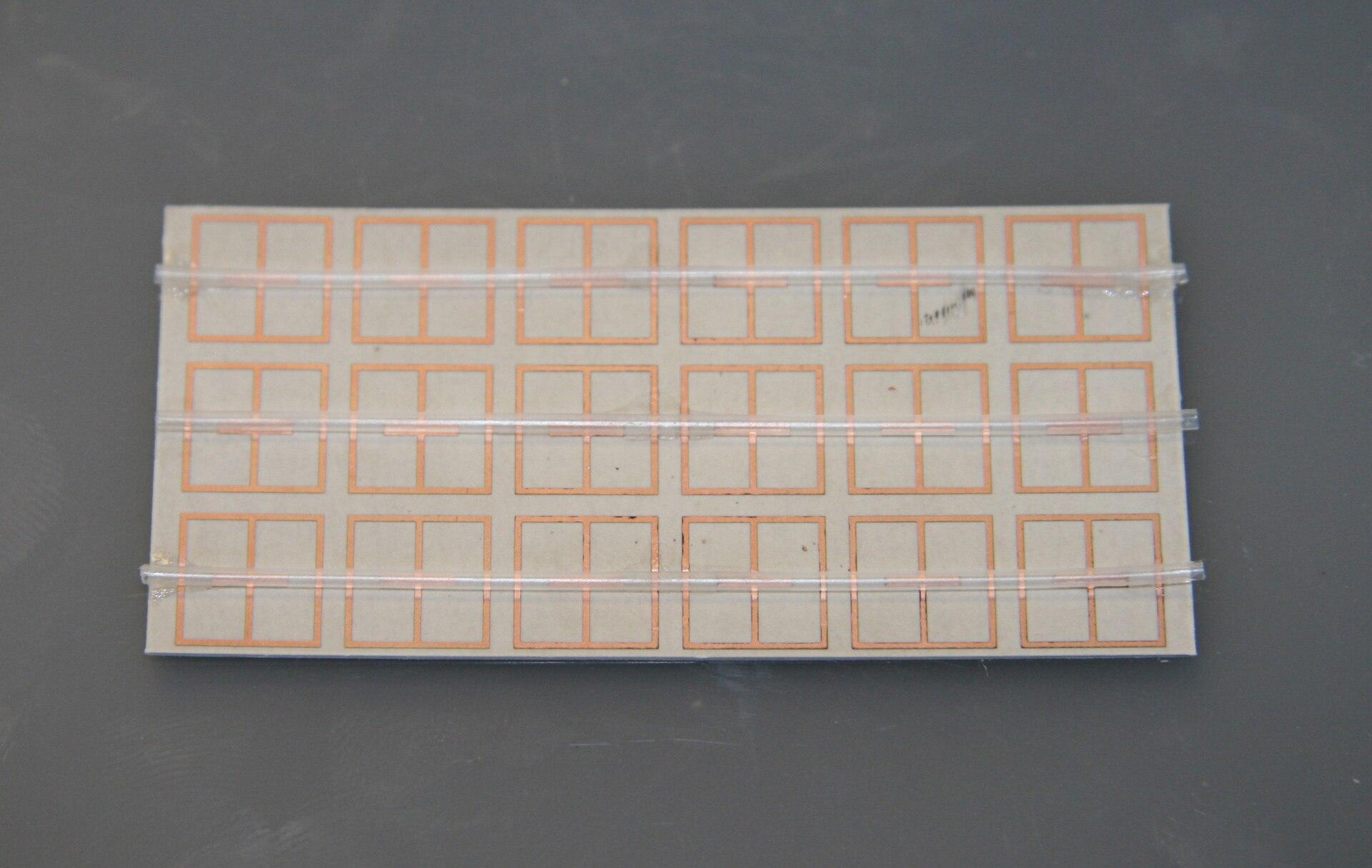

NIST 流体可调超表面装置:铜结构与塑料导管安装在复合基板上

图1:超表面装置实物。图片来源:Wikimedia Commons,美国国家标准与技术研究院(NIST),公有领域(Public Domain)。

为什么亚波长结构对误差这么敏感

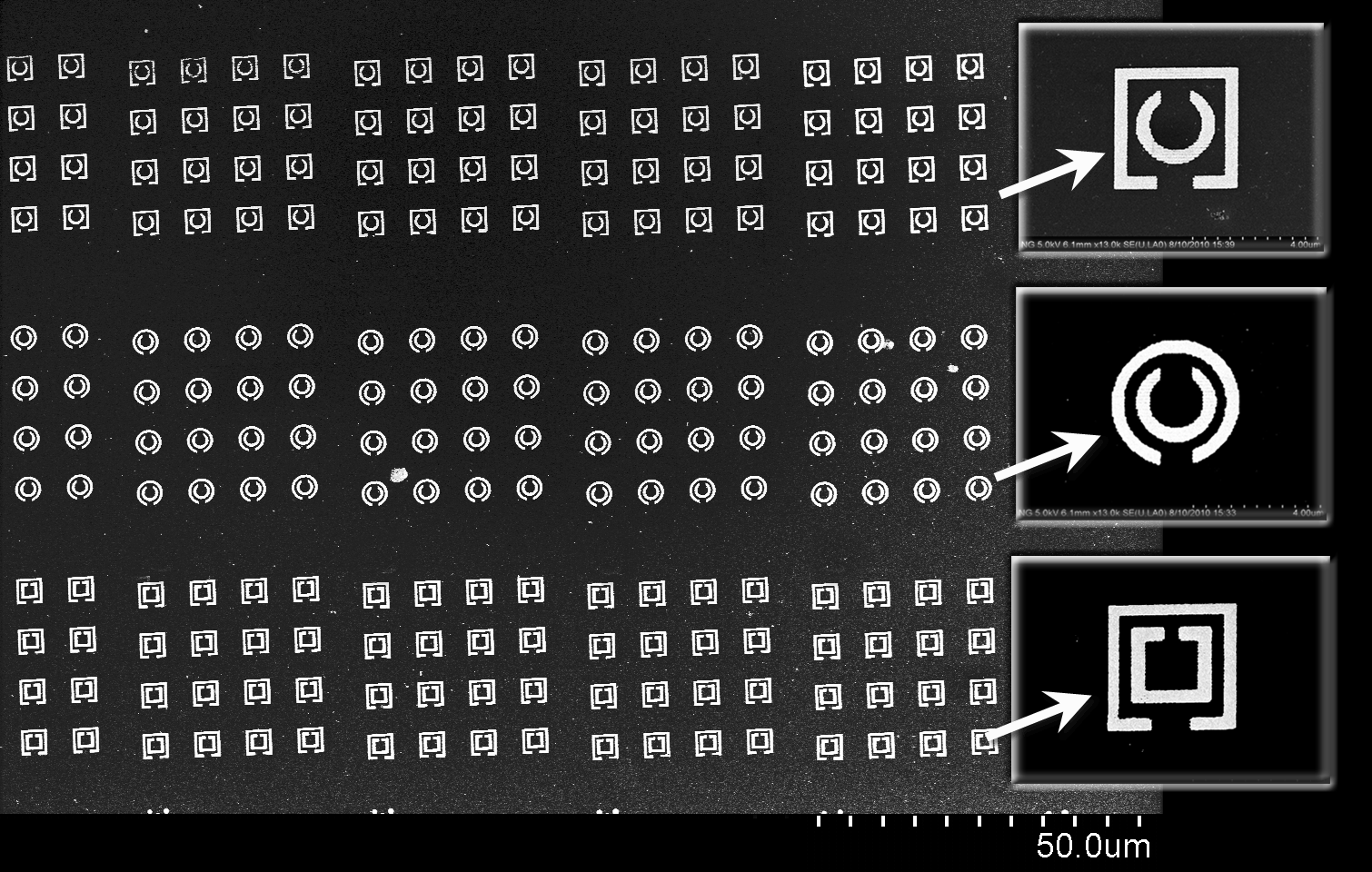

硅基底上金质超表面微结构的扫描电镜图像

图2:超表面本质上是亚波长结构阵列,性能直接取决于每个单元的几何精度。图片来源:Wikimedia Commons,作者 Nanoink1,CC BY-SA 3.0。

相位误差:一根柱子差 10 纳米意味着什么

对最常见的透射式超表面,一个高度为 $h$、等效折射率为 $n_\mathrm{eff}$ 的介质柱带来的相位延迟近似为

$$
\varphi \approx \frac{2\pi}{\lambda} n_\mathrm{eff} h.
$$

高度误差 $\delta h$ 因此直接变成相位误差:

$$
\delta\varphi \approx \frac{2\pi}{\lambda} n_\mathrm{eff} \delta h.
$$

代入一个典型数值:波长 $\lambda=633\ \mathrm{nm}$,$n_\mathrm{eff}\approx 1.5$,高度误差只有 $\delta h=10\ \mathrm{nm}$,相位误差约为 $0.15\ \mathrm{rad}$,接近 9 度。单个单元 9 度也许不算什么,但金属透镜边缘单元需要覆盖 0 到 $2\pi$ 的相位,全孔径上成千上万个单元的随机误差叠加后,波前不再平滑,聚焦光斑变宽、斯特列尔比下降,最终表现为效率损失 [S1][S4]。

更麻烦的是,超表面的功能越”精细”,对相位精度越苛刻。需要高聚焦效率或低色散的器件,允许的相位误差预算往往只有几度 [S4]。

效率与 Q 因子:误差把辐射损耗变成散射

超表面里有两类损耗:材料吸收和加工引入的散射。侧壁粗糙度、圆角、线宽抖动都会把本该相干相消或相干增强的场打乱,产生额外的散射通道。用品质因子可以统一表达:对于谐振型结构,

$$
\frac{1}{Q_\text{total}} = \frac{1}{Q_\text{rad}} + \frac{1}{Q_\text{abs}} + \frac{1}{Q_\text{scat}},
$$

制造误差增大了 $Q_\text{scat}$ 的倒数项,把能量从有用模式漏走 [S1]。

特别值得注意的是高 Q 结构。连续域束缚态(BIC)理论上 Q 值无限大,因为它与辐射通道完全解耦;但现实中必须打破对称性才能让能量耦合进出,而一旦对称性被破坏,器件就对几何扰动极度敏感——毫纳米级的结构偏差就可能让 Q 值和共振波长明显漂移 [S2][S5]。换句话说,设计得越”尖锐”,就越怕误差

误差从哪来:光刻、刻蚀与粗糙度

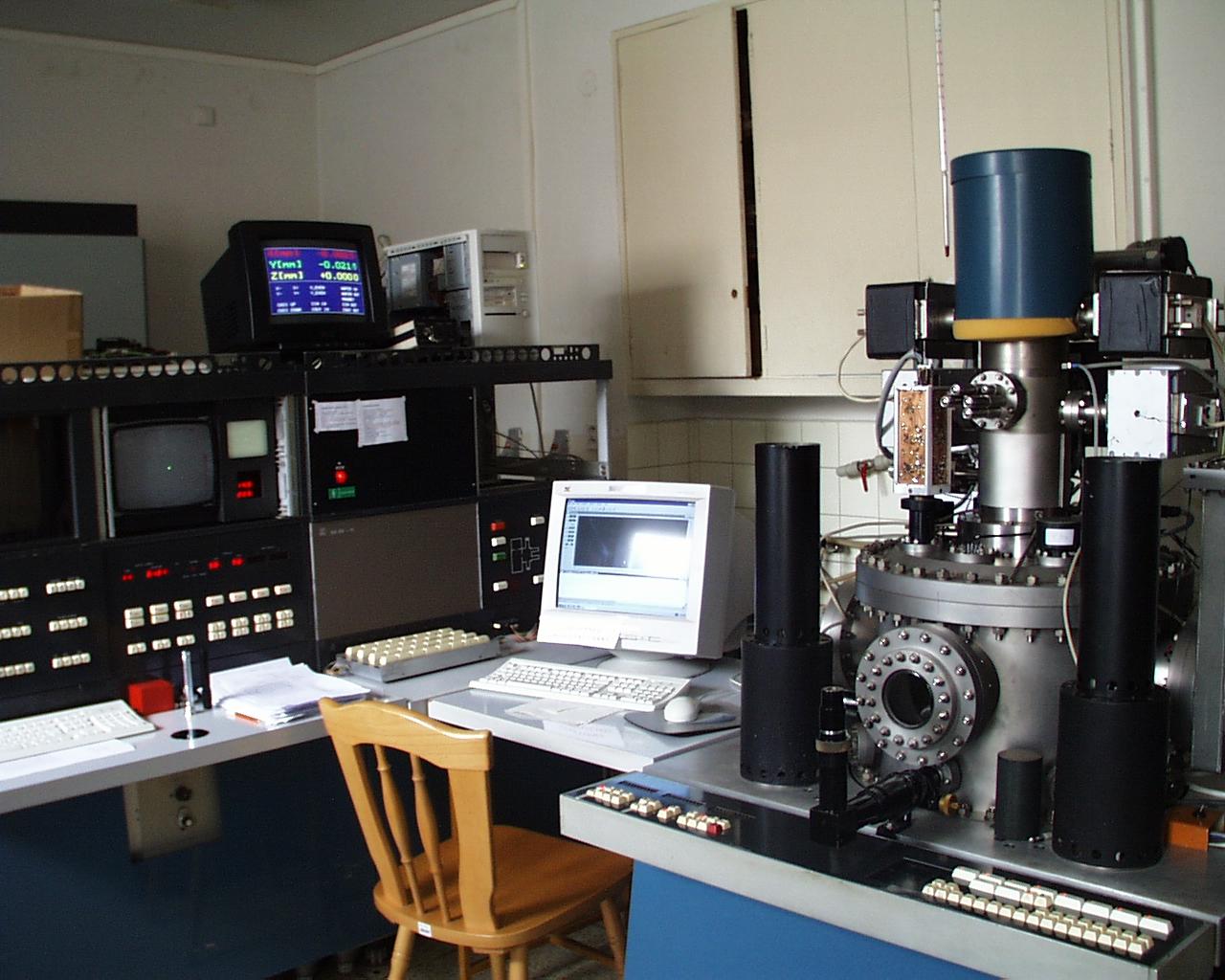

电子束光刻设备

图3:超表面的制造从高精度光刻设备开始,每一道工序都在向结构注入误差。图片来源:Wikimedia Commons,作者 LZ,CC0(公有领域贡献)。

超表面的制造链条包括电子束光刻(EBL)、显影、刻蚀(RIE/ICP)等环节,每一环都在往结构里注入误差 [S8]:

  • 线宽与特征尺寸误差:EBL 的邻近效应、显影工艺波动,让柱子半径偏离设计值;基于传输相位的单元本身半径变化范围就很小,采样步长又受工艺分辨率限制,设计自由度被进一步压缩 [S7]。
  • 深宽比限制:高深宽比结构在显影和刻蚀时容易倒塌或变形,因此工艺上常常被迫放宽高宽比,而这会改变单元的实际光学响应 [S7]。
  • 侧壁粗糙度与圆角:刻蚀引入的粗糙度等效于随机散射中心,直接增大 $Q_\text{scat}$ 项;圆角则改变有效尺寸,让共振位置偏移 [S1][S3]。
  • 薄膜厚度与材料损耗:沉积厚度不均、材料吸收,都会叠加进相位和损耗预算 [S1]。

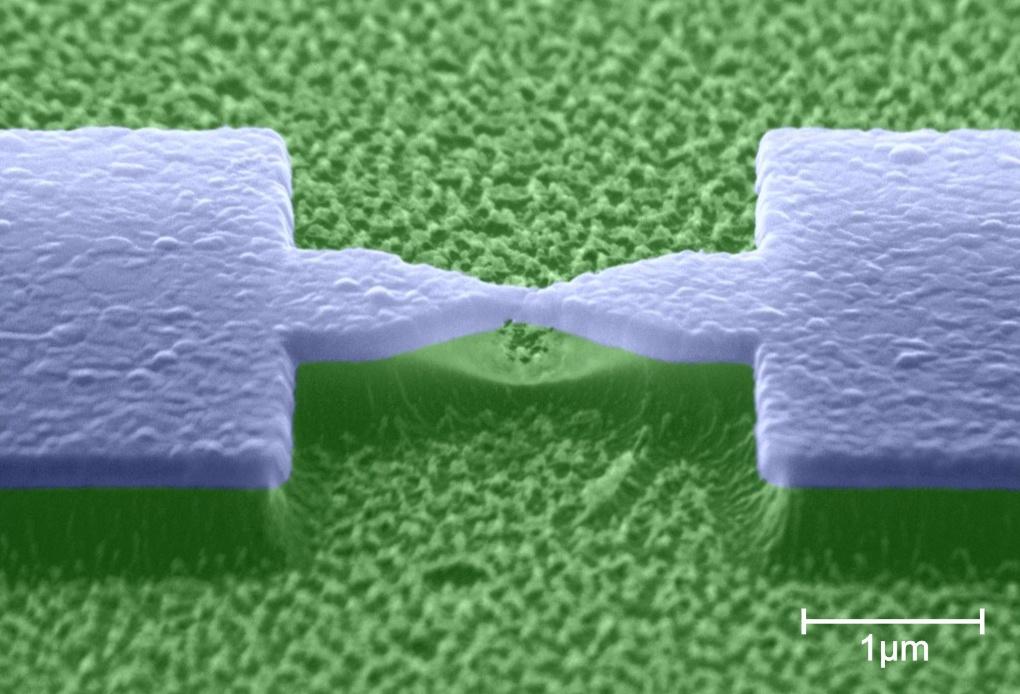

电子束光刻制备的 100 纳米收缩结构(铝桥)

图4:电子束光刻可以把结构特征压到 100 纳米量级,此时几纳米偏差就是相对误差的百分之几。图片来源:Wikimedia Commons,作者 Christian Schirm,CC BY-SA 3.0。

设计端应对:从公差预算到鲁棒设计

公差预算与误差容忍度评估

最简单的做法是把误差当作设计参数:对每个单元做蒙特卡洛抽样,统计相位/效率分布,反推允许的尺寸公差。工业界已经把这套流程固化成数值模拟方法,覆盖 EBL、刻蚀等多类型实际工艺误差,在流片前就给出”哪些尺寸不能动、哪些可以放宽”的清单 [S6]。

逆向设计与伴随方法

公差预算只能”量”误差,逆向设计则能在优化中”吸收”误差:把加工扰动加入目标函数或约束,让优化器找到对误差不敏感的结构。伴随拓扑优化是目前的主流手段之一,它能在可接受的算力内同时优化大范围的折射率分布与目标性能——例如用于设计手性 BIC 超表面,在目标波长同时优化 Q 因子与圆二色性 [S5]。这类方法的本质是:不再把理想几何当最优解,而是把”加工后的期望性能”当最优解。

更直接的做法是把鲁棒性写进单元本身:MRS Communications 2024 的一项工作专门设计了”对制造误差鲁棒”的 meta-atom,让振幅与相位调制目标在加工扰动下仍然成立,而不是把误差留给后续工艺去赌 [S9]。这说明误差鲁棒设计已经可以从原则落地成可复用的单元库。

对误差不敏感的结构:BIC 鲁棒化案例

高 Q 结构并非注定脆弱。中国科学院深圳先进技术研究院团队在”鲁棒性大的高 Q 超表面”方向上取得进展:通过特定的对称性破缺方式与几何设计,让 BIC 衍生出的准 BIC 模式对加工扰动不那么敏感,同时保留高 Q 与可激发性,面向纳米激光、荧光增强、高灵敏生化传感等应用 [S2]。这印证了一个结论:鲁棒性是可以被设计出来的,而不是靠运气。

工艺端应对:减少误差而不是只容忍误差

设计端负责”容错”,工艺端负责”少错”。除了提升 EBL 与刻蚀设备的精度,工艺路线本身也在演化:例如采用原子层镀膜(ALC)的抗蚀剂模板工艺,把结构直接做在镀膜模板上、避免传统刻蚀环节引入的粗糙度与损伤,从而实现大面积、高一致性的超表面制造 [S3]。这类”无刻蚀/少刻蚀”路线,本质上是在源头削减 $Q_\text{scat}$ 的来源。

结论与局限

超表面怕加工误差,是因为它的功能建立在亚波长几何的精确控制之上:尺寸误差变成相位误差,粗糙度变成散射损耗,而高 Q 设计放大了这一切。应对之道分两条腿走路——设计端通过公差预算、鲁棒优化与对误差不敏感的结构吸收误差;工艺端通过更干净的制造路线减少误差。两者缺一不可。

需要说明的局限:本文对具体数值只做量级估计,不同材料体系(介质 vs 金属)、不同工作波段(可见光 vs 红外)的误差敏感度差异很大;精确结论请以原文为准 [S1][S2][S3]。此外,本文引用的社区与论坛来源仅用于补充工艺实践背景,不作为关键科学事实的依据 [S5][S7]。
