超表面近期前沿进展：本周六篇解读的横向对比

问题与论文简介

本周（2026-09-21 至 2026-09-27，ISO 2026-W39）的主题是「超表面近期前沿进展」。平台在周一到周六陆续发了六篇单篇文献解读，现在把它们摆到一起看。

六篇东西乍看几乎没有交集：一篇在算组合优化，一篇做图像处理，一篇是量子通信接收机的零件，一篇是加速度计，一篇讨论高光谱成像的设计自由度，还有一篇工作在 7.8 GHz 微波段、用铜线而不是介质柱。波段从微波一直铺到近红外，衡量好坏的标准也各说各话：求解精度、切换时间、密钥率、噪声谱密度、重建 PSNR（Peak Signal-to-Noise Ratio，峰值信噪比）、通信误差矢量幅度，量纲根本对不上。

所以这周真正要回答的，其实不是”哪一项指标更好”。更有意思的是：同一类亚波长结构阵列，被塞进六条完全不同的链路里，各自在干什么？设计自由度到底在哪一层换成了系统指标？又付出了什么代价、拿出了什么证据？先看六篇各自的对象、方法和一句话结论。

一、超表面集成 VCSEL 的偏振调控（Wenjie Chen、Zifeng Yuan、Hong-Lin Lin、Luo Qi、Jiaru Chu、Aaron Danner、Yuhang Chen，arXiv:2609.21331，2026；arxiv.org/abs/2609.21331）。作者把矩形纳米柱超表面直接刻蚀进 VCSEL（Vertical-Cavity Surface-Emitting Laser，垂直腔面发射激光器）的顶部反射镜，靠几何尺寸补偿两个正交偏振的反射率差；在数值模型里，3 位光子伊辛机的求解精度从 30% 提到了 62%。

二、激子超表面的全光图像处理（Bernardo S. Dias、Romain Tirole、Michele Guizzardi、Andrea Cordaro、Albert Polman、Andrea Alù、Jorik van de Groep，arXiv:2609.22006，2026；arxiv.org/abs/2609.22006）。16 nm 厚的二硫化钨（WS₂）被转移到氮化硅非局域超表面上，633 nm 泵浦共振激发 A 激子、改变折射率环境，从而削弱超表面的非局域性——成像模式在 130 fs 量级从边缘检测切换为明场成像。

三、直接做 BB84 测量的量子超表面（Yan He、Adetunmise C. Dada，arXiv:2609.22946，2026；arxiv.org/abs/2609.22946）。BB84 协议需要的线偏振基与圆偏振基，被以小于半波长的周期交织在同一块介质超表面内，于是单块孔径就能直接输出四个探测端口的协议结果；四个波长设计的平均概率保真度为 97.96%–99.08%。

四、超表面全光加速度计（Haofeng Zang、Yichen Wang、Tianchen Zhang、Yonghua Lu、Pei Wang，Science Advances 12, 2026；doi.org/10.1126/sciadv.aef8922）。偏振编码超表面把横向位移映射成线偏振方向的旋转，配合双程回射与两路正交检偏读出位移，超表面再装到 3D 打印悬臂梁上：1 Hz 处位移噪声 340 pm/√Hz、加速度噪声 900 ng/√Hz、实测动态范围 85.6 dB。

五、快照高光谱成像中的空间—光谱权衡（Liam Fitzpatrick、Kai Wang、Sean Molesky，arXiv:2609.28450，2026；arxiv.org/abs/2609.28450）。作者用同一个可微超表面模型比较了平均相干度、互信息与端到端重建三类优化目标，发现三者都收敛到”波长区分很弱的类透镜设计”，并把这一现象称为光学（光谱）塌缩。

六、透明拓扑超表面谷双工器（Sijie Li、Ping Li、Zhihao Lan、Yin Li、Hang Wong、Menglin L. N. Chen，Advanced Science, 2026；doi.org/10.1002/advs.77208）。空心雪花线金属元胞把狄拉克频率压到了 7.8 GHz，在可见光透明度高于 85% 的 1 mm 石英玻璃上实现谷表面态与透明拓扑双工器，并做了 64-QAM（Quadrature Amplitude Modulation，正交幅度调制）通信链路验证。

六篇覆盖的子方向互不重叠，波段横跨了七个以上数量级，验证手段也一半偏实验、一半偏仿真。下面先看每篇让超表面扮演什么角色，再逐层比较它们的机制和证据。

六篇分别让超表面扮演什么角色

判断一块超表面好不好，先得看它在链路里站在哪个位置。同样是把一束光按设计改写，它可能只在器件内部做一处精细补偿，也可能是整条链路的运算本体，还可能只是两种介质之间的一条传播通道。顺着这个思路给六篇分个类，大致落在六个位置上：结构级调平、运算本体、测量本体、传感标尺、编码器、传播通道。

把偏振各向异性调平：超表面嵌进 VCSEL 顶部反射镜

VCSEL 的顶部和底部各有一组 DBR（Distributed Bragg Reflector，分布式布拉格反射镜）。谐振腔横向并不完全各向同性，增益、腔长、层厚上一点点差异，就会让两个正交偏振的反射率不一样。反射率高的一侧，腔内光场更容易积累、阈值增益更低，于是激光总是先在一个偏振上起振。对偏振编码的伊辛机来说，这个”天生偏好”很要命，它直接把另一侧的正确答案排除掉了。有多要命？各向同性器件在注入比超过 0.0025 时就能被注入光锁定，各向异性器件却要 0.07，差了约 28 倍。

这里的超表面不干运算的活，只做一件事：在器件内部把偏振调平。把矩形纳米柱阵列嵌进顶部镜堆，用几何尺寸造出一个方向合适的反射率差，把纯 DBR 留下的偏振不平衡补回来。

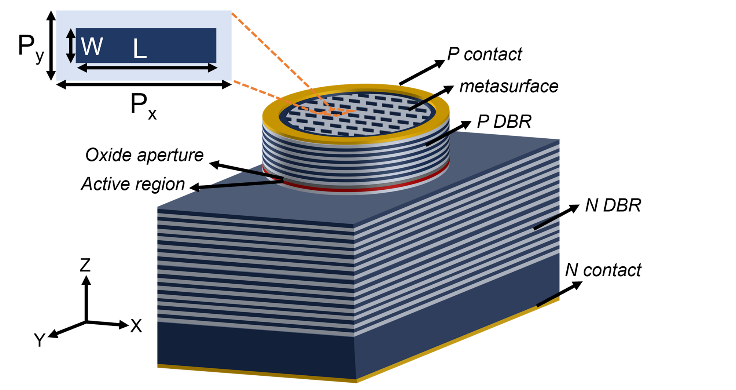

图 1：超表面集成 VCSEL 的结构示意。刻蚀在顶部 GaAs 层中的矩形纳米柱阵列嵌在顶部镜堆内，下方依次是有源区与底部 DBR；左上角插图为超表面一个周期的放大视图。

调制”运算”本身：把非局域性做成光开关

第二篇走的是另一条路。非局域超表面的光学响应不是由单个结构单元决定的，而是由一整组单元集体形成的共振决定。所以它的透射率随入射角（等价于平面波的空间频率）呈现一条精心设计的曲线：低空间频率被压掉，高空间频率留下，出来的图像就只剩边缘，等效于在光路上做了一次二阶空间微分。麻烦在于，这套运算在设计完成的那一刻就被写死了。

这篇论文的切入点是直接调制支撑运算的那份非局域性。WS₂ 的 A 激子在 633 nm，工作波长 705 nm 则刻意避开，好让材料在工作点只有微弱损耗、Fano 谐振能逼近零透射；同时电场被局域在 WS₂ 层里，泵浦一打，折射率的变化就足以削弱集体共振。于是角向响应从抛物线型滤波变成近似均匀透射，边缘检测顺势切换成明场成像。

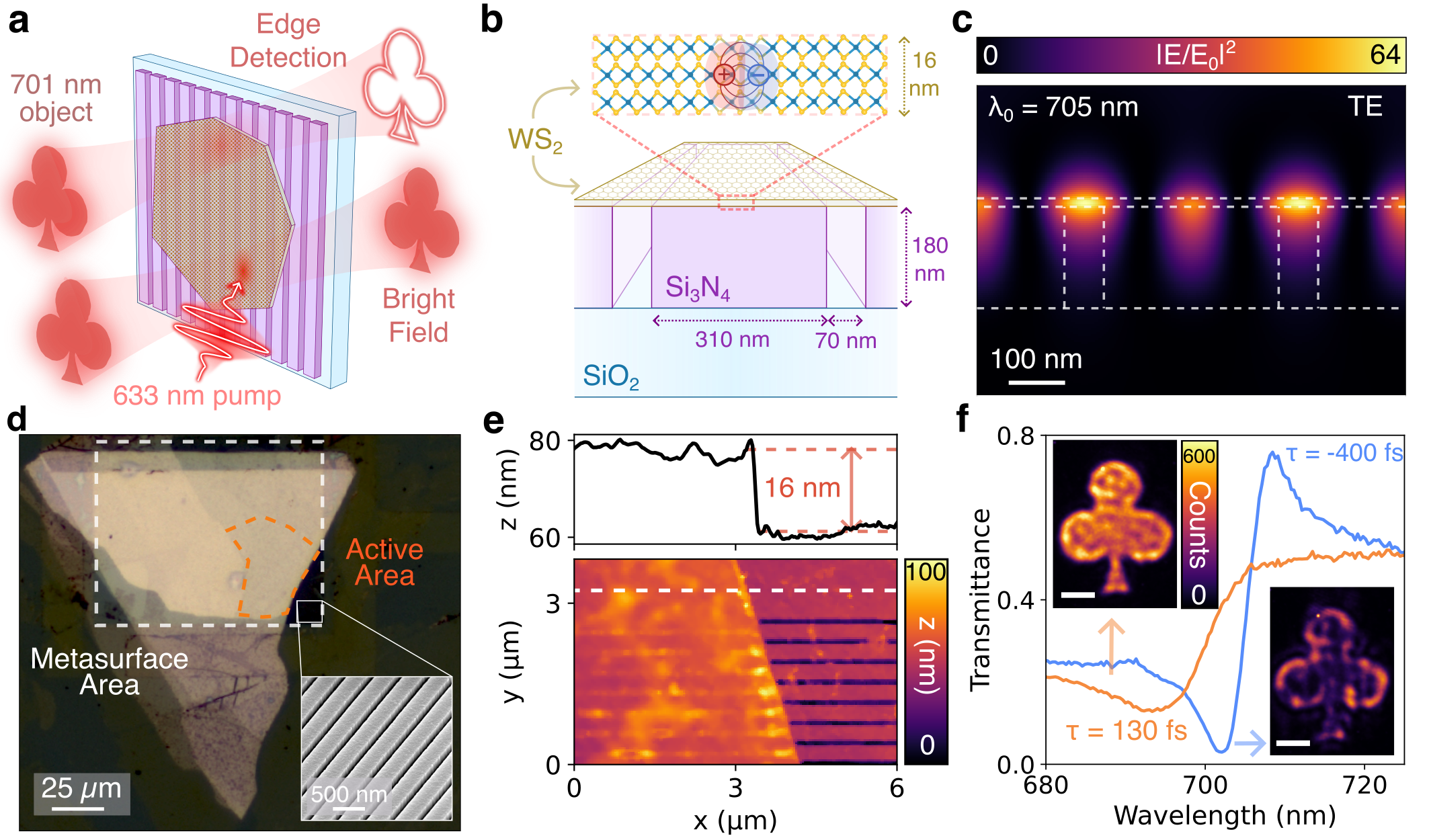

图 2：用于超表面图像处理的混合 TMDC-超表面器件。(a) 无泵浦时非局域谐振提供角向滤波、实现边缘检测，光泵浦下非局域性被削弱、恢复明场图像。(b) 调制器几何结构，插图为 16 nm WS₂ 层中的激子。(c) λ₀=705 nm 的 TE 偏振正入射电场增强分布。(d) 器件明场显微图像，插图为裸超表面的倾斜 SEM 图。(e) 器件边缘的 AFM 扫描。(f) 泵浦下超表面的光谱响应，显示从边缘检测到明场成像的切换。

让器件直接输出协议结果：一块孔径完成 BB84 四态测量

第三篇把超表面推到了”测量本体”的位置。常规的量子密钥分发接收机，至少要分束器、波片、偏振分束器、光纤耦合和探测器这么几段体光学器件级联起来；这篇论文想把 BB84 需要的四路测量结果直接写进一块孔径。做法是让线偏振子晶格和圆偏振子晶格以 $p<\lambda/2$ 的周期在同一块棋盘上互补排列，整块器件对 H、V、R、L 四种输入各自输出四个聚焦光斑，探测器读到的就已经是协议结果，不用再去反演斯托克斯参量、推断”这一下按的是哪个键”。评价标准也跟着变了：光斑漂不漂亮不再重要，关键看完整的四乘四条件概率矩阵离理想矩阵差多远。四个设计的平均概率保真度落在 97.96%–99.08%，按基内禀 QBER（Quantum Bit Error Rate，量子比特误码率）为 1.42%–3.96%。

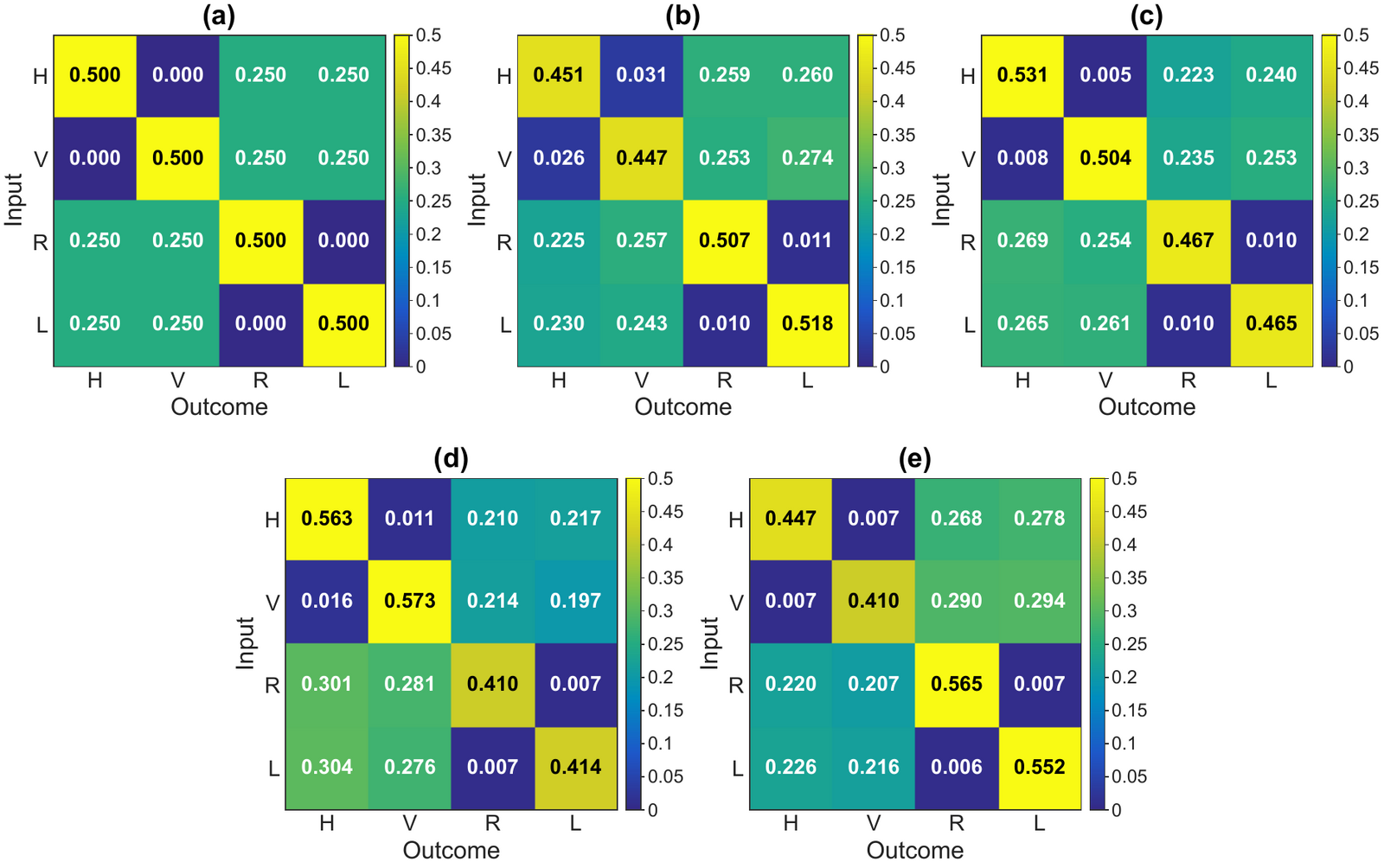

图 3：条件四结果响应矩阵。(a) 理想无源 BB84 响应。(b–e) 由选定全波强度分别在 780、1550、2000 与 10 600 nm 计算得到的响应，概率保真度分别为 0.980、0.991、0.983 与 0.989。行为输入态，列为探测器结果，顺序为 H、V、R、L，每行在四个被接受区域内加和为 1。

把位移标尺接到机械结构上：加速度计的完整链路

第四篇的起点是一个更早的结论：超表面做位移传感器早就不新鲜，难的是把位移分辨率原样搬成加速度分辨率，因为加速度要先经过机械结构转成位移，而机械环节带宽、阻尼、模式耦合一样不少。论文用非晶硅椭圆纳米柱做了一块”偏振取向随位置线性旋转”的超表面，柱长轴取向角沿 x 方向按 $\theta(x)=\pi x/\Lambda$ 变化；光束经双程回射后旋转量叠加为 $4\theta$，再接两路相位差 $\pi/2$ 的检偏信号，就能跨周期解算位移。真正决定它能不能当加速度计的，是后半段：超表面固定在 3D 打印 ABS 悬臂梁的质量块上，一阶模态 24.2 Hz，倾角标定给出灵敏度 $4.74\times10^{-4}$ m/g。这里超表面是链路前端的位移标尺，系统指标则由机械和光学一起决定。

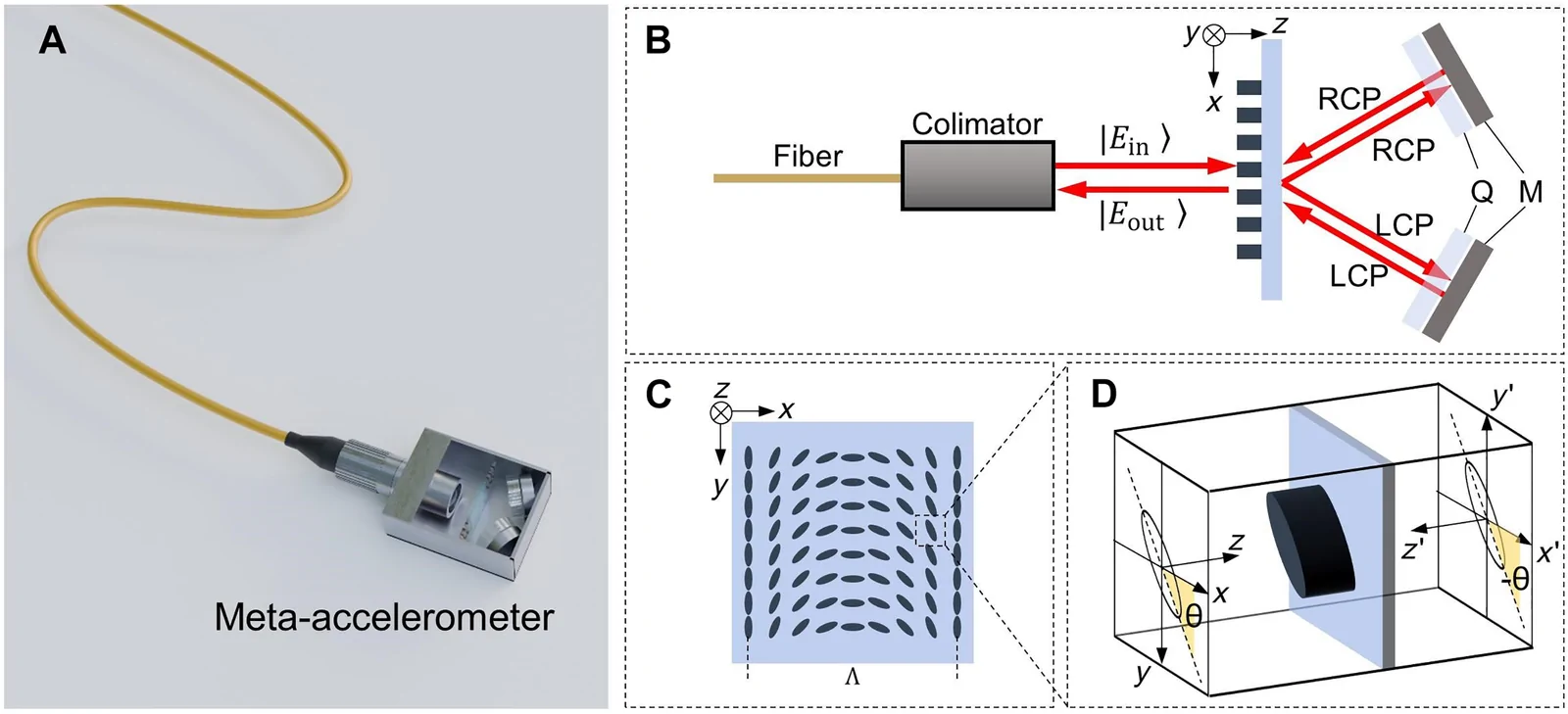

图 4：全光超表面加速度计的结构与原理。(A) 概念布局。(B) 由偏振编码超表面与两组用于回射的四分之一波片（Q）和反射镜（M）组成的器件细节。(C) 偏振编码超表面由硅椭圆纳米柱阵列构成，柱长轴取向角 θ 沿 x 方向以周期 Λ 线性变化。(D) 光正向与反向通过同一纳米柱时有效取向反转，旋转角由 θ 变为 −θ。

先诊断光学编码，再优化重建：光谱塌缩的证据

第五篇讨论快照高光谱成像，超表面在其中扮演”把三维数据立方体编码到二维探测器”的编码器。这项工作的价值不在于给出更高指标，而在于提供了一套分层次的诊断方法：用压缩比、数据立方体形状和先验集中程度，把”问题本身有多难”和”光学前端有多强”分开来看；再把平均相干度、互信息与端到端重建三类目标放进同一个可微模型里对照。结果三类目标都收敛到波长区分很弱的类透镜设计，作者称之为光学（光谱）塌缩。最能说明问题的是形状扫描：固定总采样数和探测器像素数，只让数据立方体越来越偏光谱主导，奇异值谱就塌缩得越快；反过来，把每个位置、每个波长的复透射解耦成独立自由度后，奇异值谱明显变宽、信息分数大幅提高。矛头于是指向单参数纳米柱库，它在波长方向上的透射自由度不够用。

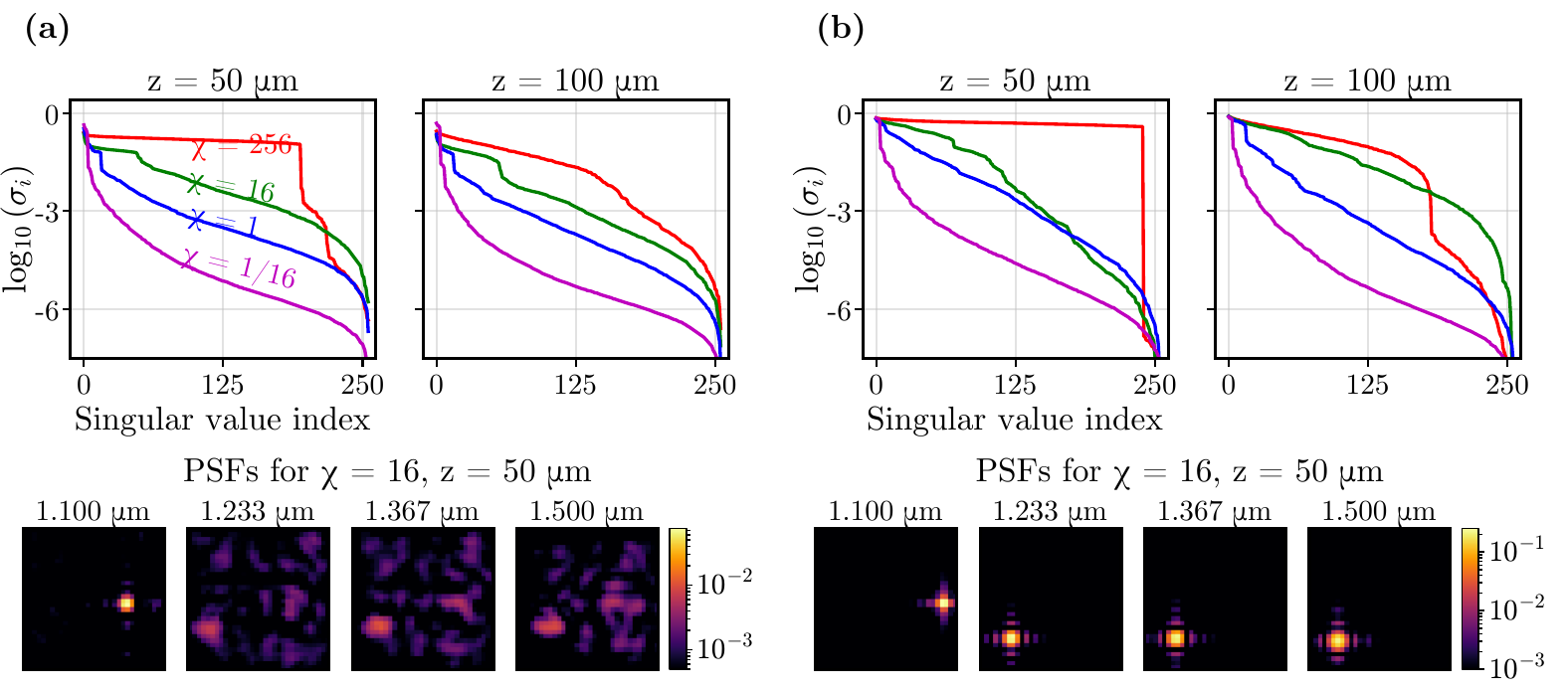

图 5：数据立方体形状扫描下的奇异值谱与点扩散函数。(a) 简单方形纳米柱几何下的优化结果；(b) 无约束复透射取值下的对照结果。上排为不同数据立方体形状 χ 与传播距离 z 下的奇异值分布，下排为两种模型在 χ=16、z=50 μm 下优化得到的点扩散函数。

用透明空心线束缚表面波：微波段的另一条路线

最后一篇的工作波段落在微波，超表面的角色变成了两种介质之间的传播通道。拓扑光子学本来就能提供抗背散射的路由，只是主流方案要么依赖不透明基底，要么依赖高介电常数的厚基底；金属网器件倒是透明，却没有拓扑保护。论文用空心雪花线元胞把狄拉克频率压到 7.8 GHz：频率越低，导模和自由空间辐射模的动量失配越大，纵向束缚越强，1 mm 厚的石英玻璃就足够把场管住，而金属遮光面积很小，可见光透明度高于 85%。再把局域位置从”两畴界面”挪到”单畴外边界”，就能用等效电路扫参数，把两条表面态能带推到互不重叠的位置，进而拼成透明拓扑双工器。

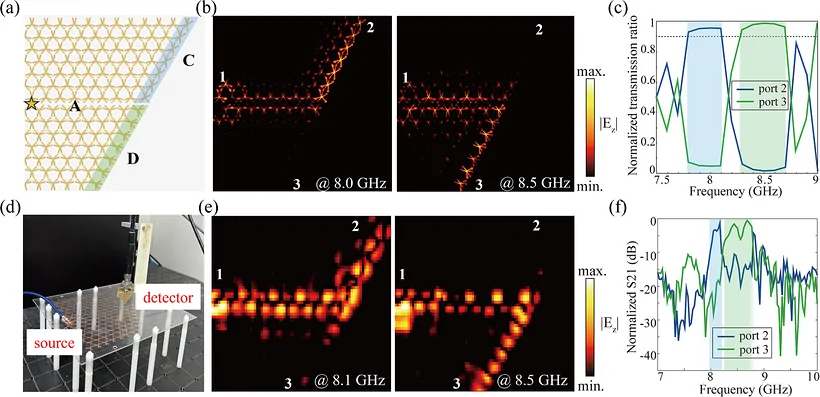

图 6：透明拓扑双工器的结构与工作性能。(a) 双工器由 TDSPC A 的直波导按 60° 截断、上、下边界分别替换为 TDSPC C 与 TDSPC D 构成。(b) 不同频率下双工器工作时的仿真电场分布。(c) 仿真归一化透射谱，蓝色与绿色阴影分别标出超过 90% 功率导向端口 2 与端口 3 的频段。(d) 近场扫描测量中的加工样品照片。(e) 不同频率下的实测电场分布。(f) 实验测得的归一化透射谱。

横向对比：角色、机制、参数与证据

六篇摆进同一张表，差异的来源就清楚多了。要说明的是，这六项工作的波段和指标量纲各不相同，表里的”关键参数”只是各自设计窗口的呈现，拿来横向排序没有意义。

表 1：本周六篇超表面文献解读的角色、机制、关键参数、验证方式与适用边界。参数均取自各篇论文正文与图注，来源登记见文末参考资料。

论文	超表面承担的角色	物理机制	关键参数	验证方式	适用边界
超表面集成 VCSEL（arXiv:2609.21331）	结构级调平：补偿两个正交偏振的反射率差	纳米柱形状各向异性改变近场分布，制造可调双反射	设计波长 850 nm；$P_x=1000$ nm、$L=800$ nm、$P_y=S\times200$ nm、$W=S\times100$ nm；锁定阈值注入比 0.0025→0.07；3 位伊辛机精度 30%→62%	仿真为主：FDTD 加自旋翻转模型；实验仅 $S=1$ 样片 SEM 与 900–1000 nm 透射谱	超表面与 VCSEL 的一体化制造尚未实现，850 nm 处的补偿量没有整机器件实测
激子超表面（arXiv:2609.22006）	运算本体：角向响应当作空间频率滤波器	导模 Fano 共振提供非局域性，WS₂ 的 A 激子被泵浦后削弱该共振	Fano 谐振 705 nm、透射极小 701 nm；WS₂ 厚 16 nm；脉冲调制 11.5 dB、时间常数 130 fs；恢复 396 ps（约 2.5 GHz）	实验：透射谱、背焦面角向响应、实空间成像	厚度均匀的有源区仅约 25×50 μm；实空间时间分辨被 1 nm 探针带宽限制在约 0.73 ps
BB84 量子超表面（arXiv:2609.22946）	测量本体：单孔径直接输出四符号协议结果	线偏振与圆偏振子晶格亚波长交织，配合聚焦相位形成四焦点	周期波长比 $p/\lambda<1/2$；四个设计覆盖 780 nm–10.6 μm；概率保真度 97.96%–99.08%；内禀 QBER 1.42%–3.96%；1550 nm 密钥量 0.15126 比特/入射光子	仿真：全波 FDTD 加协议模型	无器件实测；模型不含信道衰减、探测器效率、暗计数与有限密钥效应
全光加速度计（10.1126/sciadv.aef8922）	传感标尺：把横向位移映射为偏振旋转	几何相位偏振编码，双程回射使旋转角叠加为 $4\theta$，再由检偏读出	1550 nm；柱高 740 nm、晶格周期 730 nm、口径 800 μm；位移噪声 340 pm/√Hz、加速度噪声 900 ng/√Hz、动态范围 85.6 dB；灵敏度 $4.74\times10^{-4}$ m/g	实验：压电台标定、3D 打印悬臂梁、倾角标定	噪声底主要来自环境扰动，未做真空与温控隔离；高频段受约 85 Hz 寄生谐振抬升
快照高光谱（arXiv:2609.28450）	编码器：把三维数据立方体压缩进二维探测器	强度域线性编码，波长相关点扩散函数决定光谱可分辨性	方柱库 0.1–0.65 μm；波长 0.8–1.7 μm；压缩比 $C=3$；PSNR 36.83 dB（CartoonSet）对 16.10 dB（DIV2K）	仿真：可微超表面模型、FDTD 加瑞利–索末菲传播	预印本、无实测；采用局部平面波与局部周期近似；单参数柱库在压缩区的光谱编码自由度不足
透明拓扑双工器（10.1002/advs.77208）	传播通道：在有损透明平台上引导表面波	谷霍尔效应打开拓扑带隙，空心雪花线等效电路压低狄拉克频率	狄拉克频率 7.8 GHz；纵向穿透深度为常规结构的 14%；1 mm 石英玻璃、8 μm 铜；可见光透明度高于 85%；期望通道 EVM<2%，480 000 比特误码率为 0	实验：近场扫描、矢量网络分析、64-QAM 通信链路	工作在微波 X 波段；目前是无源器件；实测传输频段相对仿真偏移约 0.2 GHz

机制分岔：六种机制为什么要分开用

六篇没有共用一套物理机制，这不是巧合。几何相位、Mie 型共振、非局域集体共振、强度域编码和拓扑表面态，各自擅长的事并不一样——选机制，其实就是在选”什么样的扰动能把设计意图翻译成光的行为”。

几何相位（Pancharatnam–Berry 相位）的好处是它只认结构单元的取向角，对尺寸误差比较宽容，旋转量和取向角之间又干净地成正比。第四篇正是靠这一点把位移和偏振角绑在一起：取向角沿 x 方向线性变化，双程回射让旋转量叠加成 $4\theta$，位移与偏振旋转之间就有了可标定的线性映射。代价是这类器件对波长敏感、可调自由度又少，所以它只能当”标尺”，扛不起宽带编码。

共振型机制把设计意图藏进光谱位置里，灵敏度高、调制强，缺点也明显：带宽窄，对结构误差敏感。第二篇把 Fano 谐振放在 705 nm、材料共振放在 633 nm，刻意把这两个位置分开，就是为了让工作点的吸收足够小、谐振足够深；一旦泵浦改变折射率，谐振位置和线宽同时移动，11.5 dB 的调制深度和 130 fs 的时间常数，都来自这种”陡峭线型 + 强场局域”。第一、第三、第五篇也都在各自的谐振或色散结构上做文章：第一篇借纳米柱的形状各向异性调整两个偏振的反射率，第三篇用子晶格交织把两套基的功能压进同一块孔径，第五篇则说明——当每个单元只有”柱宽”这一个自由度时，波长方向的独立控制很快就会耗尽。

拓扑机制走的是完全不同的路子：它不追求把响应做大，而是保证响应在拐弯和缺陷处不被散射掉。第六篇把狄拉克频率压到 7.8 GHz，换来的是纵向亚波长束缚和可裁剪的谷表面态；透明和紧凑这两个在常规基底方案下互斥的指标，靠等效电路的元件变化被一起满足了。

验证层级：哪几步是实验，哪几步靠模型

六篇里最容易被忽略的差异，其实不在物理机制，而在证据层级。同样是”实现了某个指标”，有的出自实物测量，有的出自数值模型，两者能信到什么程度完全是两回事。

实验为主的是第二、第四、第六篇，它们都拿出了器件和测量链路：第二篇有透射谱、背焦面角向响应和实空间成像，第四篇有压电台标定和悬臂梁振动测量，第六篇有近场扫描和 64-QAM 通信测试。不过它们各自的边界也写得很直白：第二篇的实空间时间分辨被 1 nm 探针带宽卡在约 0.73 ps，慢于光谱表征给出的 130 fs，作者明确指出瓶颈在测量方案而非器件；第四篇的噪声底主要来自环境扰动，没有做真空和温控隔离；第六篇的实测传输频段相对仿真偏了约 0.2 GHz，被归因于加工公差和测量不确定度。

数值为主的是第一、第三、第五篇，结论都建立在模型上。第一篇的实验只做到”关键单元可制造、具备偏振相关响应”，而测量覆盖的 900–1000 nm 和 850 nm 设计波长并不重合，注入锁定与伊辛机精度全部来自自旋翻转模型和 FDTD；第三篇给出了从单元库、相位库到密钥率的完整链路，但结论全部来自全波仿真与协议模型；第五篇本身就是诊断性研究，它那组”无约束复透射”对照不满足因果色散关系，作者也明说这只是假想的诊断上界。

把这条分界放进对比里，六篇恰好构成互补：数值为主的工作负责把”设计自由度 → 系统指标”的映射讲清楚、指出瓶颈在哪一层；实验为主的工作负责证明这条映射在真实器件和真实测量噪声下依然成立。两者不能互相替代，也无法互相冒充。

意义与展望

把六篇放到一起，本周的共性比表面差异更值得记下来：它们都在把亚波长几何的设计自由度换成某个系统级指标，差别只在于兑换发生在链路的哪一层——器件内部的一处偏振调平、运算本体的传递函数、测量端的一个协议结果、机械与光学之间的位移标尺、压缩成像的编码算子，或者一条透明平台上的传播通道。这个视角落到实际阅读上就是：以后再看到”超表面性能提升”的报道，先问三件事——它站在链路的哪一层？指标是靠什么自由度换来的？证据是实验还是模型？

从原理验证走向实际应用，本周能提炼出三条共性的方向。最直接的一条是把验证层级补齐——第一、第三、第五篇的核心结论目前都停在数值阶段，一体化制造和器件级实测是绕不开的一步。设计自由度也需要补足：第五篇指出的光谱塌缩，和第三篇用两类子晶格换取多路功能、第一篇用形状各向异性换取偏振调平，本质上是同一个问题的不同侧面——可调自由度越多，器件能承担的任务越复杂，但工艺窗口和容差也跟着收紧。最后，器件得放回系统条件里评估：第四篇的环境噪声、第六篇的实测频偏、第二篇的探测带宽受限，都说明单看一项光学指标，不足以判断器件能不能用。本周六篇从微波覆盖到近红外、从无源到有源、从仿真到实测，正好给出了这条判断路径的一组完整样本。

参考资料

1. Chen W., Yuan Z., Lin H.-L., Qi L., Chu J., Danner A., Chen Y. Metasurface-integrated VCSEL designed for polarization control in optical Ising machines. arXiv:2609.21331（2026）. https://arxiv.org/abs/2609.21331
2. Dias B. S., Tirole R., Guizzardi M., Cordaro A., Polman A., Alù A., van de Groep J. All-Optical Control over Nonlocality for Ultrafast Image Processing with an Excitonic Metasurface. arXiv:2609.22006（2026）. https://arxiv.org/abs/2609.22006
3. He Y., Dada A. C. Secure Quantum Metasurfaces for Direct Quantum Key Distribution Measurements. arXiv:2609.22946（2026）. https://arxiv.org/abs/2609.22946
4. Zang H., Wang Y., Zhang T., Lu Y., Wang P. All-optical accelerometer enabled by metasurface. Science Advances 12（2026）. https://doi.org/10.1126/sciadv.aef8922（开放全文：https://pmc.ncbi.nlm.nih.gov/articles/PMC13544244/）
5. Fitzpatrick L., Molesky S., Wang K. Spatial–Spectral Trade-offs in Metasurface-Based Snapshot Hyperspectral Imaging. arXiv:2609.28450（2026）. https://arxiv.org/abs/2609.28450
6. Li S., Li P., Lan Z., Li Y., Wong H., Chen M. L. N. Transparent Topological Meta-Diplexer via Tightly Confined Valley Surface States. Advanced Science（2026）. https://doi.org/10.1002/advs.77208（开放全文：https://pmc.ncbi.nlm.nih.gov/articles/PMC13542408/）
7. Peatross J., Ware M. Physics of Light and Optics（BYU，作者免费分发）. https://optics.byu.edu/
