文献解读 | 透明拓扑超表面谷表面态双工器：深亚波长束缚与 64-QAM 通信验证

论文简介

本文解读的工作是《Transparent Topological Meta-Diplexer via Tightly Confined Valley Surface States》，作者为 Sijie Li、Ping Li、Zhihao Lan、Yin Li、Hang Wong 与 Menglin L. N. Chen（电子科技大学、深圳大学、香港城市大学），2026 年 9 月 3 日发表于 Advanced Science，原文链接为 https://doi.org/10.1002/advs.77208 ，开放全文见 https://pmc.ncbi.nlm.nih.gov/articles/PMC13542408/ 。

一句话概括这篇论文的贡献：作者在石英玻璃上用”空心雪花线”金属图形做出一块可见光透明度超过 85% 的拓扑超表面，把工作频率压到 7.8 GHz、纵向穿透深度降到常规结构的 14%，并在同一平台上演示了一个紧凑的透明拓扑双工器——两路 64-QAM 信号在期望通道的误差矢量幅度低于 2%，48 万比特传输零误码。

这篇文章值得单独讨论，是因为它同时踩中了两个方向的边界。拓扑光子学提供了抗背散射的鲁棒波导与路由能力，但主流方案依赖不透明的厚基底或高介电常数基底；反过来，用细金属网实现的光学透明微波器件透明是透明了，却没有拓扑保护，拐弯与缺陷处散射明显。把”透明”和”拓扑保护”放进同一块 1 mm 厚的玻璃里，是这篇论文真正要解决的问题。为便于没有接触过拓扑光学的读者，下面先交代矛盾的来源，再逐步展开谷霍尔效应、元胞设计、表面态与器件验证。

透明与拓扑保护为什么难以兼得

要理解矛盾，先要看清楚束缚从哪里来。微波段常用的做法是”设计型表面等离激元晶体”（designer surface plasmon crystal，DSPC）：把金属图形周期性地印在介质基底上，让电磁波沿金属—介质界面以”人工表面等离激元”（spoof surface plasmon polariton，SSPP）的方式传播。这类模式在面内传播、在垂直方向指数衰减，衰减越快，就能用越薄的基底把它管住。

问题恰恰出在这里。常规 DSPC 的纵向束缚主要靠高介电常数或厚基底拉出来：基底越厚、介电常数越大，场越难向空气泄漏。而这层厚基底本身通常是不透明的，于是”束缚”与”透明”变成一对直接冲突的指标。论文在引言里把这条链说得很直白：为了透明而去减薄或降低基底介电常数，导模就会暴露给空气，辐射损耗随之上升。

另一条路线是透明的金属网器件。把金属线做得足够细、足够稀疏，肉眼几乎看不见，可见光就能穿过去，车载玻璃、建筑幕墙、光伏面板都能用。代价是这些结构不具备拓扑保护：它们靠的是普通波导的折射率限制，遇到急弯或局部缺陷，散射照旧发生。

拓扑平台的情况正好相反。以谷霍尔型光子晶体为例，两个具有相反贝里曲率（Berry curvature）的畴拼在一起，界面处会出现受拓扑保护的界面态，背散射被抑制。这类平台的代价同样落在基底上——它们需要足够大的横向尺寸（通常要两个完整的光子晶体畴相接）和足够厚的基底来维持体态与边界条件，器件既不透明也不紧凑。论文的目标，就是把纵向束缚的机制从”基底厚度”换成”元胞的等效电路”，从而解耦这几个互相牵制的指标。

谷霍尔效应：对称性破缺如何打开拓扑带隙

论文的平台属于”谷霍尔”型拓扑光子晶体。蜂窝晶格本来具有 C6v 对称性，这条对称性保护了 K 与 K′ 两个谷点的狄拉克简并——两条能带在谷点交叉成锥，锥顶处本征态简并。只要破坏沿 ΓK 方向的镜面对称，简并就会解除，两条能带分开，中间出现带隙。论文的做法非常几何：固定每个的元胞内三根”内角平分线”方向，把六根金属分支的交角从 $\alpha_i=60^\circ$（C6v）旋转到 $\alpha_i=30^\circ$（降为 C3v）。六边形被扭转成一片”雪花”，而全波仿真显示，完整带隙从 7.7 GHz 一直开到 8.7 GHz。

带隙打开之后，谷点附近两条非简并本征态不再一样。论文用相位分布说明：在 K 谷，两条态的相位涡旋方向相反，分别对应左旋圆偏振与右旋圆偏振；K′ 谷由时间反演对称性得到，相位环流与圆偏振都反向。继续改变 $\alpha_i$ 时，这两种圆偏振态的频率次序会在 $\alpha_i$ 越过 $60^\circ$ 时反转，这正是拓扑相变的标志。

描述这个相变需要拓扑不变量。论文在 K/K′ 谷附近用 $\mathbf{k}\cdot\mathbf{p}$ 方法写出有效哈密顿量

$$H_{K/K’}(\delta k)=\pm v_D\ \delta k_x\sigma_x+v_D\ \delta k_y\sigma_y+v_D\Delta_p\sigma_z$$

其中 $v_D$ 是群速度，$\sigma_i$ 是泡利矩阵，$\Delta_p$ 正比于前两条能带的带隙宽度。由此得到第一能带的局域贝里曲率

$$\Omega_{z,K/K’}(\delta k)=\pm\frac{\Delta_p}{2\left(\delta k^2+\Delta_p^2\right)^{3/2}},\qquad C_{K/K’}=\pm\frac{1}{2}\ \mathrm{sgn}\ \Delta_p$$

把贝里曲率在半布里渊区积分得到谷陈数 $C_{K/K’}$，它的取值只有 $\pm 1/2$ 两种。这个 $\pm$ 号就是”这两个元胞不是同一种材料”的全部含义：把 Unit I 沿 ΓK 方向做镜像得到 Unit II，两者能带形状完全相同，但在同一个谷上贝里曲率符号相反，属于两个不同的拓扑相。

接下来的推理就不需要新的物理了。按体—边界对应，把两个谷陈数相反的畴并排放置，畴壁上必然出现位于带隙内的界面态；又因为两个谷携带相反的面内动量，界面态只沿一个方向传播，遇到急弯或缺陷时没有可用的反向通道，背散射被抑制。这条”对称性破缺 → 带隙 → 相反谷陈数 → 单向界面态”的链条，是理解后文器件的骨架。

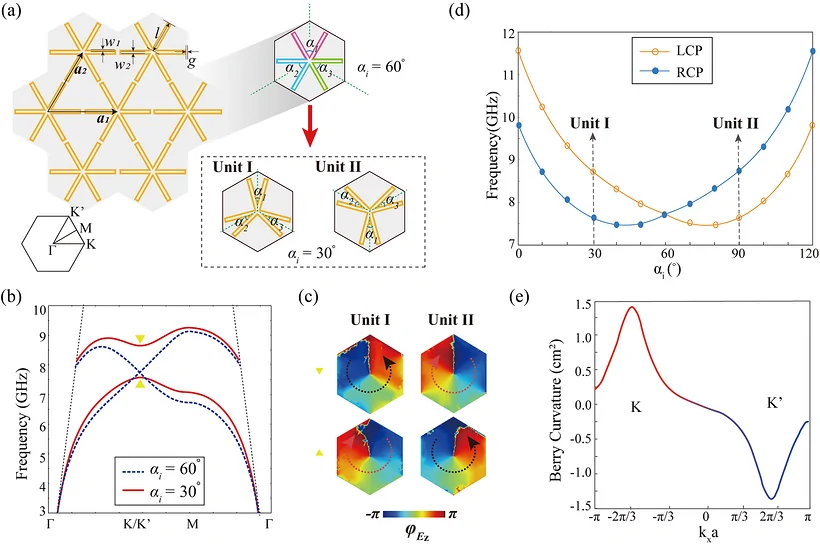

图 1：空心雪花线超表面的元胞与拓扑相。(a) 元胞由空心雪花形金属线构成，晶格矢量为 $\mathbf{a}_1$、$\mathbf{a}_2$，线宽 $w_1=0.025a$、线长 $l=0.425a$、线间间隙 $w_2=0.025a$、边缘间距 $g=0.025a$；把分支交角由 $\alpha_i=60^\circ$ 改为 $30^\circ$ 并保持内角平分线不变，即得到 C3v 对称的 Unit I，其镜像为 Unit II。(b) C6v（$\alpha_i=60^\circ$）与 C3v（$\alpha_i=30^\circ$）元胞前两条能带的色散，虚线为光锥。(c) 两种元胞中非简并本征态（黄色三角标记）相位分布的涡旋手性，黑箭头为左旋圆偏振（LCP），红箭头为右旋圆偏振（RCP）。(d) 保持内角平分线不变、连续改变 $\alpha_i$ 时 K 谷 LCP 与 RCP 本征能量的演化。(e) Unit I 第一能带在动量空间 $k_y=2\pi/(3a)$ 线上的贝里曲率。

空心雪花线元胞：把狄拉克频率压到 7.8 GHz

有了谷霍尔这套机制，剩下的关键问题是：怎样在不加厚基底、不提高介电常数的前提下，把场牢牢束缚在表面？论文的答案是压低狄拉克频率。

论文比较了三种共用同一晶格常数 $a$ 的元胞：相连的六边形金属网格、雪花形金属贴片、以及本文采用的空心雪花线。三种结构的狄拉克频率依次是 14.7 GHz、10 GHz 和 7.8 GHz。频率下降的物理后果很直接——频率越低，导模本征态与自由空间辐射模之间的动量失配越大，场就越难辐射到空气里，纵向束缚随之增强。论文用穿透深度（电场振幅衰减到 $1/e$ 处对应的基底厚度）把这一点量化：空心雪花线结构的有效厚度只有常规六边形网格结构的 14%。

为什么频率会降下来？论文没有停在”试试看”的层面，而是给了一套等效电路模型：金属线等效为电感 $L$，相邻线之间的间隙等效为电容，每个节点还要挂一个对地电容来计入 on-site 能量。按这套模型，从六边形网格变成雪花贴片，相当于引入了额外的面内电容耦合；把贴片进一步掏空、把金属线变细，则同时增大 $L$ 并引入新的电容 $C_4$。电感电容一起变大，谐振频率自然下移。等效电路算出的能带与全波仿真吻合，说明这套直觉不是事后附会。

表 1：三种同晶格常数元胞的等效电路变化与狄拉克频率。狄拉克频率越低，导模与自由空间辐射模的动量失配越大，纵向束缚越强。

元胞结构	对称性	等效电路变化	狄拉克频率	相对纵向束缚
相连六边形金属网格	C6v	基准 $L$、$C$	14.7 GHz	基准（需要厚基底）
雪花形金属贴片	C6v	增加面内电容耦合	10 GHz	明显增强
空心雪花线	C6v	线变细增大 $L$，并引入 $C_4$	7.8 GHz	有效厚度降为基准的 14%

这些数字可以自己动手核对一遍。论文给出基底厚度为 $0.125a$，实验中用的是 1 mm 厚的石英玻璃，由此反推晶格常数 $a\approx 1/0.125=8\ \mathrm{mm}$；于是线宽 $w_1=0.025a\approx 0.2\ \mathrm{mm}$，线长 $l=0.425a\approx 3.4\ \mathrm{mm}$，间隙 $w_2=g\approx 0.2\ \mathrm{mm}$。在 7.8 GHz 处，自由空间波长为 $\lambda_0=c/f=2.998\times10^8/7.8\times10^9\approx 38.5\ \mathrm{mm}$，因此 1 mm 厚的基底只有约 $\lambda_0/38.5\approx 2.6%$ 波长，纵向确实是”深亚波长”；而按 14% 折算，常规方案需要约 $1/0.14\approx 7.1\ \mathrm{mm}$ 厚，接近 $\lambda_0/5.4$。透明度的量级也对得上：每个元胞里六根金属线的面积占比约 $6\times0.025a\times0.425a/(\tfrac{\sqrt3}{2}a^2)\approx 7.4%$，金属遮光比例在一成以内，”可见光透明度高于 85%”与几何参数是自洽的。

需要留意的是，”深亚波长”针对的是纵向的基底厚度：同一晶格常数 $a\approx 8\ \mathrm{mm}$ 约为自由空间波长的五分之一，面内并不属于深亚波长尺度，把它一并说成深亚波长会夸大结论。

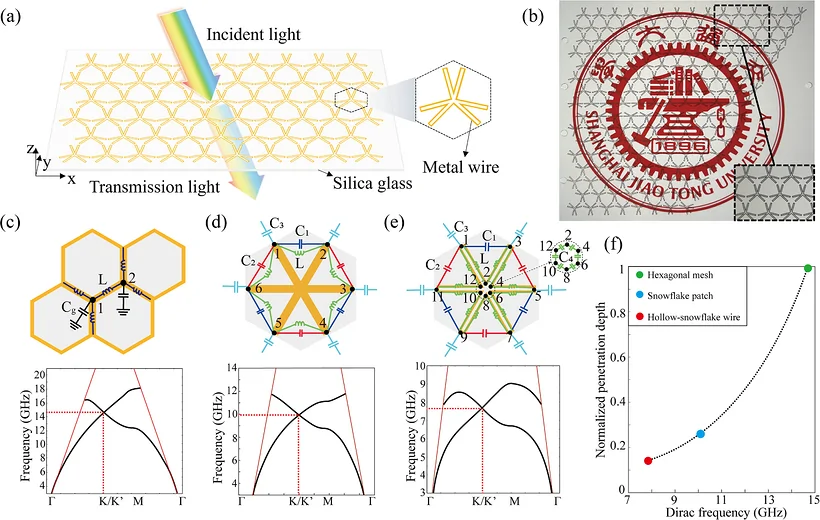

图 2：空心雪花线拓扑超表面的结构与特性。(a) 超表面由周期排列、印制在石英玻璃基底上的空心雪花形金属线构成。(b) 加工样品置于校徽图案上方的照片，直观显示其高光学透明度，下方插图为结构细节。(c)(d)(e) 分别为 C6v 对称的相连六边形金属网格、雪花形金属贴片与空心雪花形金属线元胞，以及各自对应的等效电路模型与能带色散；空心雪花线结构具有更大的等效电感与电容，狄拉克频率最低。三种结构共用同一晶格常数，虚线为光锥。(f) 上述三种结构在狄拉克点本征态的归一化穿透深度（按电场振幅的 $1/e$ 衰减定义）随本征频率的变化，狄拉克频率越低，纵向束缚越强，所需基底越薄。

从谷界面态到可裁剪的谷表面态

先把这套机制做成波导，验证它是否真的抗散射。论文把 Unit I 与 Unit II 两种排布反向组合，构造出两块设计型表面等离激元晶体 TDSPC A 与 TDSPC B，带隙内出现具有谷依赖传播方向的界面态（valley interface state，VIS）。用 TDSPC A 做一段直波导，左端用单极子天线激发，仿真与近场实测都在 8.2 GHz 看到紧贴界面畴壁、横向几乎不泄漏的场分布。把 A、B 拼成四通道互连结构后，器件在 7.8–8.5 GHz 起到功率分配器的作用，在 8.5–8.8 GHz 转为路由器；两种工况下端口 4 都没有功率，说明谷间散射被抑制，场确实带着谷动量单向传播。

界面态的问题不在物理，在尺寸。它需要两个拓扑畴相接，横向至少保留 4 行元胞来维持晶格周期性，场却只占用其中一部分，空间利用率低，器件偏大。论文因此把目光转向”谷表面态”（valley surface state，VSS）：把局域位置从两个畴的界面上，挪到单个谷畴的外侧边界。这样既不需要第二个畴，也不需要为界面预留额外的体材料，横向尺寸直接减半。

具体构造是：TDSPC C 用 Unit I 作体材料、把外侧边界元胞换成 Unit III（把 Unit I 的 $\alpha_1$ 从 $30^\circ$ 改到 $135^\circ$）；TDSPC D 用 Unit II 作体材料、边界换成 Unit IV（把分支旋转到内角平分线转角 $\beta_j=22.5^\circ$）。这两种表面态与界面态同源，都来自反演对称性破缺和非平庸的谷拓扑，区别在于它们由”体材料 + 恰当端接的边界”决定，边界条件可用矩阵 $\hat{M}=\tau_z\sigma_y$ 描述；对锯齿型端接，有效边界矩阵写成 $\hat{M}_{\text{zigzag}}=\tau_z\sigma_y\sin\theta_V+\sigma_z\cos\theta_V$，其中 $\theta_V$ 由边界的 on-site 势决定。

真正好用的地方是”可裁剪”。改变边界元胞的枝干转角，会改变等效电路里的电容分布：TDSPC C 中 $\alpha_1$ 变大时 $C_1$ 减小、$C_2$ 增大，VSS 能带整体上移；TDSPC D 中 $\beta_j$ 变大时 $C_1$ 增大、$C_3$ 减小，能带同样上移。由于等效电路模型计算量小，作者可以直接扫参数把两条表面态能带推到互不重叠的位置——VSS C 落在 7.7–8.1 GHz，VSS D 落在 8.2–8.7 GHz。论文还做了两段含 $120^\circ$ 急弯的波导，场平滑绕过弯角，损耗可以忽略，证明表面态保留了与界面态同等的拓扑保护。

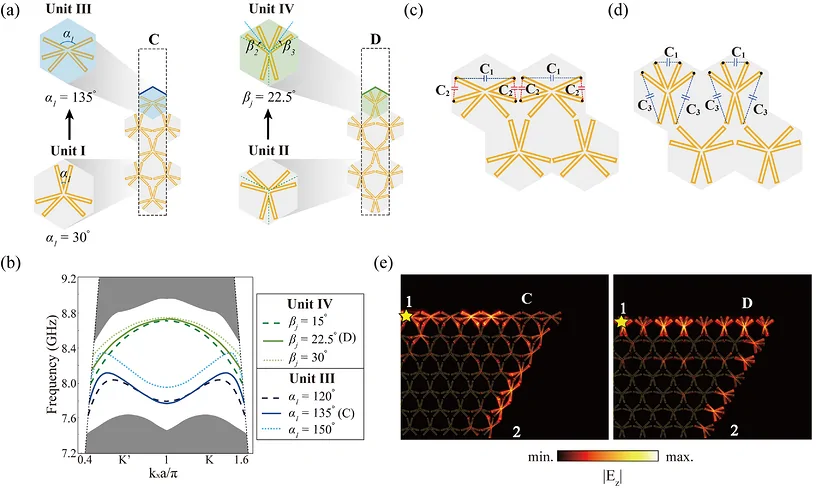

图 3：谷表面态的可调色散与鲁棒性验证。(a) TDSPC C 以 Unit I 为谷体材料、边界元胞替换为 Unit III（蓝色高亮），Unit III 由 Unit I 的分支交角 $\alpha_1$ 从 $30^\circ$ 旋转到 $135^\circ$ 得到；TDSPC D 以 Unit II 为体材料、边界为 Unit IV（绿色高亮），Unit IV 由 Unit II 的分支旋转、使内角平分线转过 $\beta_j=22.5^\circ$（$j=2,3$）得到。(b) 边界元胞可裁剪的谷表面态能带色散，低频三条蓝线对应 Unit III 中 $\alpha_1$ 取不同值时 TDSPC C 的 VSS 能带，高频三条绿线对应 Unit IV 中 $\beta_j$ 变化时 TDSPC D 的 VSS 能带，实线为 (a) 所示结构。(c) TDSPC C 中等效电路元件随 $\alpha_1$ 的变化：$\alpha_1$ 越大，$C_2$ 越大、$C_1$ 越小。(d) TDSPC D 中等效电路元件随 $\beta_j$ 的变化：$\beta_j$ 越大，$C_1$ 越大、$C_3$ 越小，其余元件不变。(e) 由 TDSPC C 与 D 构成、含 $120^\circ$ 急弯的表面波导场分布，显示谷表面态可稳健穿过急弯。

透明拓扑双工器与 64-QAM 通信验证

把上述三种模式串起来，就得到了论文的核心器件。双工器的做法是：取 TDSPC A 的直波导，沿 $60^\circ$ 方向截断，把上、下两侧边界分别换成 TDSPC C 和 TDSPC D。由于 VSS C 与 VSS D 的频段完全不重叠，界面态 A 携带的能量会按频率选择性地耦合到其中一条表面态：低频段走 C，高频段走 D，完成频率分离。

这里有一个容易被忽略的设计细节：三种模式之所以能”无缝衔接”，是因为界面态 A、表面态 C 与表面态 D 共享同一个谷动量。动量匹配让模式转换在连接区域平滑发生、几乎不产生反射；如果换成随手拼接的两段普通波导，界面处的动量失配会立刻把效率吃回去。仿真给出的结果是，7.8–8.1 GHz 内超过 90% 的输入功率进入端口 2，8.3–8.7 GHz 内超过 90% 进入端口 3。

器件随后被实际加工和测量。样品用标准光刻做出：先在 1 mm 厚石英玻璃上真空蒸镀 8 μm 厚铜层，再曝光、显影、湿法刻蚀，最后去胶清洗。近场测量用剥去外导体的同轴电缆作单极子天线激发，用对 $E_z$ 敏感的探针在样品上方 1 mm 处扫描，与矢量网络分析仪连接读取 $S_{21}$。实测的功率走向是 7.9–8.2 GHz 到端口 2、8.3–8.7 GHz 到端口 3，与仿真存在小幅频偏，论文把它归因于加工公差与测量不确定度，这种量级的偏差在微波无源器件里属于正常范围。

通信测试进一步给出了”这确实是一个能用的器件”的证据。作者用矢量信号发生器产生中心频率 8.1 GHz 与 8.5 GHz 的 64-QAM（quadrature amplitude modulation，正交幅度调制）信号，在期望端口解调：10 Msyms/s 符号率下 IQ 星座图畸变很小，误差矢量幅度（error vector magnitude，EVM）低于 2%；而在非期望通道，EVM 高于 15%，说明通道间隔离充分。短数据流传输测试在 480 000 比特上误码率为 0。它同时说明两件事：透明金属图形带来的欧姆与辐射损耗没有把信号质量拖垮，双工器的隔离度也足以支撑实际调制信号。

表 2：透明拓扑双工器两个通道的仿真与实测传输频段，以及 64-QAM 通信验证结果。

通道（输出端口）	耦合的表面态	仿真传输频段与功率占比	实测传输频段	64-QAM 验证
通道 1（端口 2）	VSS C（7.7–8.1 GHz）	7.8–8.1 GHz，>90%	7.9–8.2 GHz	8.1 GHz、10 Msyms/s，期望通道 EVM <2%，非期望通道 EVM >15%
通道 2（端口 3）	VSS D（8.2–8.7 GHz）	8.3–8.7 GHz，>90%	8.3–8.7 GHz	8.5 GHz、10 Msyms/s，期望通道 EVM <2%，非期望通道 EVM >15%

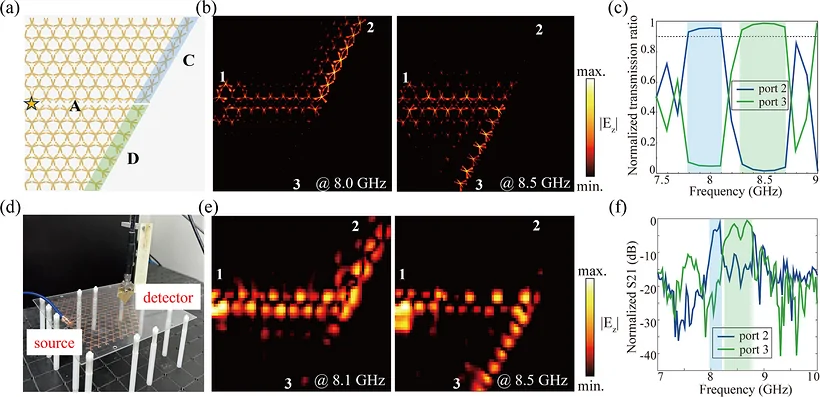

图 4：透明拓扑双工器的结构与工作性能。(a) 双工器由 TDSPC A 的直波导按 $60^\circ$ 截断、上、下边界分别替换为 TDSPC C 与 TDSPC D 构成。(b) 不同频率下双工器工作时的仿真电场分布。(c) 仿真归一化透射谱，蓝色与绿色阴影分别标出超过 90% 功率导向端口 2 与端口 3 的频段。(d) 近场扫描测量中的加工样品照片，源为单极子天线，$E_z$ 场探测器安装在扫描机械臂上。(e) 不同频率下双工器的实测电场分布，显示稳健传播与高通道隔离。(f) 实验测得的归一化透射谱，显示高隔离性能。

意义与展望

这篇论文的价值，在于把”透明”和”拓扑保护”这对原本互斥的指标放进了同一个器件，而且是用一套可以手算的等效电路把它调出来的。空心雪花线把狄拉克频率压到 7.8 GHz，纵向穿透深度降到常规结构的 14%，于是 1 mm 厚的玻璃就足够把场管住；谷表面态把局域位置从”两个畴的界面”挪到”单个畴的外边界”，横向尺寸随之减半；同源且谷动量匹配的三种模式又能直接拼成双工器。透明、紧凑、抗散射这三个要求，第一次在同一块玻璃上同时成立，并经过了 64-QAM 通信链路这类接近真实工况的检验。

从原理验证走向实际应用，有若干值得推进的方向。频率上，论文的等效电路模型与具体频段解耦，谷拓扑机制本身不依赖 X 波段，这类结构具备向毫米波与太赫兹平移的空间，那里对透明、轻量、可贴附器件的需求更强。功能上，目前的双工器是被动器件，若把透明导电氧化物、相变材料或液晶引入边界元胞，可裁剪的边界条件就有机会变成可重构的边界条件，实现可切换的分路与复用。系统层面，这类器件天然适合与车载玻璃、建筑幕墙、太阳能面板共形集成，把通信与感知单元直接”印”在现有透明表面上，而不额外占用不透明面积。对于需要在透明平台上做鲁棒波前调控、滤波与多通道复用的场景来说，这条路线提供了一个值得持续跟踪的选项。
