超表面近期前沿进展：本周五篇解读的横向对比

问题与论文简介

本周（2026-09-14 至 2026-09-19，ISO 周 2026-W38）的主题是「超表面近期前沿进展」，平台在此期间发布了五篇单篇文献解读。它们没有共享同一个应用场景，也没有共享同一套工艺：一篇在金刚石色心旁边刻超原子，一篇把镧系纳米颗粒涂在二氧化钛上，一篇用印制板上的 PIN 二极管做可重构核心，一篇面向引力波探测器设计低温反射镜，还有一篇用离子凝胶门控单层石墨烯。把这五篇放在一起读，真正值得回答的问题不是「谁的性能更好」——它们的波段从几 GHz 一直跨到几百 THz，量纲都不同——而是：在同一周的超表面研究里，研究者为什么会选择完全不同的物理机制、材料和验证方式，这些选择各自换来了什么、又代价在哪里。

五篇的对象、方法与一句话贡献如下。

一、芯片集成超表面单光子斯格明子源（Xujing Liu、Yinhui Kan、Sergey I. Bozhevolnyi 等，Nature Communications 17: 8567, 2026；DOI 10.1038/s41467-026-75516-5）。把纳米金刚石色心放在银膜上方，周围用电子束光刻写入介质超原子阵列；色心激发的表面等离激元把光子送进超表面再辐射到自由空间，室温下实测反型斯格明子数 −1.86，GeV 色心的二阶关联函数 g²(0) = 0.19 ± 0.04，确认单光子发射。

二、超表面增强上转换红外成像屏幕（Nima Sefidmooye Azar 等，Light: Science & Applications 15, 2026；DOI 10.1038/s41377-026-02449-5）。把上转换纳米颗粒薄膜旋涂在四柱 TiO₂ 超表面上，用 Γ 点附近的准连续域束缚态共振同时增强激发与发射过程，在 976 nm 激发下把 660 nm 红光上转换增强 1100 倍，并用普通硅相机拍出保留细节的红外图像。

三、分层可重构超表面（HRMA）（Lihao Zhu、Long Li 等，Advanced Science 13(28): e24154, 2026；DOI 10.1002/advs.202524154）。把可重构超表面拆成”可复用的可编程核心 + 按场景设计的低成本功能模块”，同一块核心加载五个功能模块，在 C、X、Ku 三个微波波段实现相位、频率、幅度与极化调控，论文估算成本约为传统方案的 25%。

四、超表面—布拉格混合反射镜（Mika Gaedtke、Thomas Siefke 等，arXiv:2609.05001v2, 2026；arxiv.org/abs/2609.05001）。把共振 aSi:H 超表面与两个 aSi/HfO₂ 层对集成为标准具，在把线边缘粗糙度纳入设计重优化后，80% 良率下残余透射（1−R）为 1.04×10⁻⁴，整镜 1−R ≈ 6.6×10⁻⁶，18 K、100 Hz 处涂层热噪声估算为 1.97×10⁻²⁰ m/√Hz。

五、电调石墨烯—金属中红外调制器（Heonhak Ha、Min Seok Jang 等，Advanced Science 13(33): e77550, 2026；DOI 10.1002/advs.77550）。在周期金栅上覆盖单层石墨烯、再用离子凝胶门控，把金栅电容与门控石墨烯电感构成并联 LC 共振，在透射式中红外实现 73.3% 的调制效率与 742 cm⁻¹ 的工作带宽，并数值演示了单芯片光谱仪。

这五篇覆盖的子方向互不重叠，工作波段横跨微波到可见光，验证手段也分别落在实验为主与仿真为主的两侧。下文的比较就从这两条线索展开。

五篇分别切进了哪一段问题

把五篇按”超表面在整条链路里承担什么”分类，会得到三个层次：生成与换频（把光造出来或改变它的频率）、器件级调控（让一块平面器件的响应可以电学切换）、系统级指标（让超表面去满足一个由外部系统给定的硬指标）。层次不同，评价”这块超表面好不好”的标准也完全不同。

生成与换频：从单个光子到一整幅红外图像

第一篇面对的是一个尺寸矛盾：固态量子发射体只有纳米量级，波长却是几百纳米，器件几乎没有空间去摆放波长尺度的相位与偏振结构。它的解法是把”光的传播”换成”界面的传播”——色心的辐射偶极子主要垂直于表面，恰好高效激发沿介质—金属界面径向传播的表面等离激元（surface plasmon polariton，SPP），再由周围排布的超原子把能量耦合到自由空间。于是自旋角动量由超原子的手性决定，轨道角动量由超原子的螺旋或同心排布决定，两者组合起来就在远场形成斯格明子纹理。

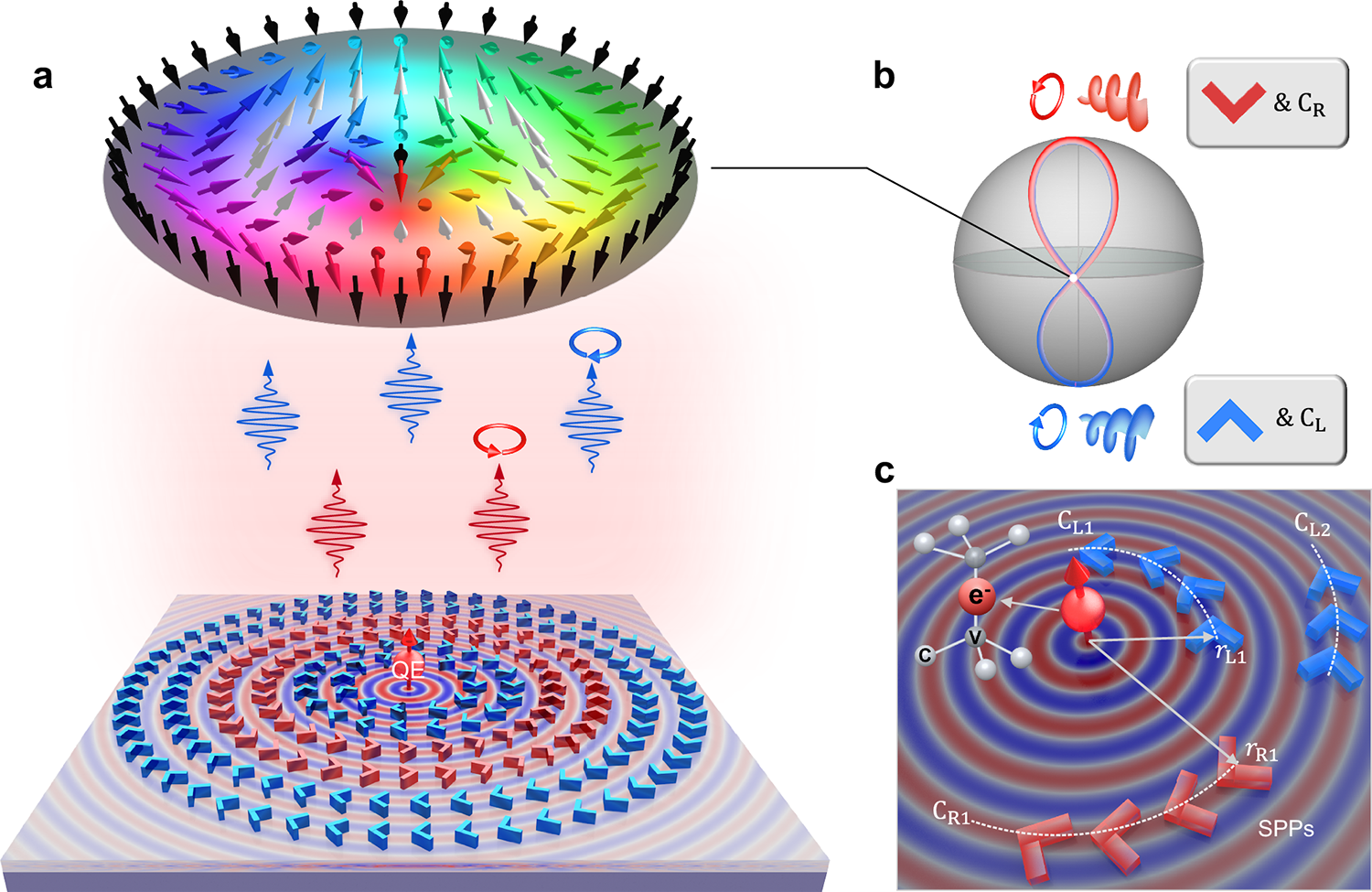

图 1：(a) 色心激发的表面等离激元把量子发射体的受限空间打开，SPP 再被片上超表面耦合到自由空间，形成带斯格明子拓扑的辐射，箭头表示斯托克斯矢量。(b) 设计后的超表面使光子发射具有正交的空间模式与偏振模式，构成一对自旋—轨道矢量态，可用高阶庞加莱球表示。(c) 超原子的手性决定自旋角动量（SAM），超原子的方位排列决定空间模式与轨道角动量（OAM）。

这条链路的证据链也很有代表性：它不只给出一张漂亮的远场图，而是同时给出三个可检验的量——斯格明子数（仿真 −1.98、实测 −1.86）、对纳米金刚石横向位移的容差（30 nm 偏移下仍约 −1.9）和量子性判据（g²(0) = 0.19 ± 0.04）。换句话说，拓扑结构光和单光子性被分别测量，而不是用一张图同时”证明”两件事。

第二篇处理的是同一类”把不可见的光变成可用的信号”，但机理完全不同。上转换纳米颗粒吸收两个近红外光子、放出一个可见光光子，效率低是它的老朋友：既需要足够的激发强度，又需要发光中心不被表面缺陷猝灭。这篇论文没有去提高量子产率，而是把纳米颗粒涂到一块 TiO₂ 超表面上，让超表面同时增强 975 nm 的激发吸收与 660 nm 的发射提取。关键的几何安排是：单元内四根纳米柱半径不等，方晶格的对称性被打破，原本落在布里渊区边界的模式被折叠到 Γ 点，形成准连续域束缚态（quasi-BIC），并在 Γ 点附近得到平带色散；平带意味着共振对入射角不敏感，这正是成像器件需要的性质。

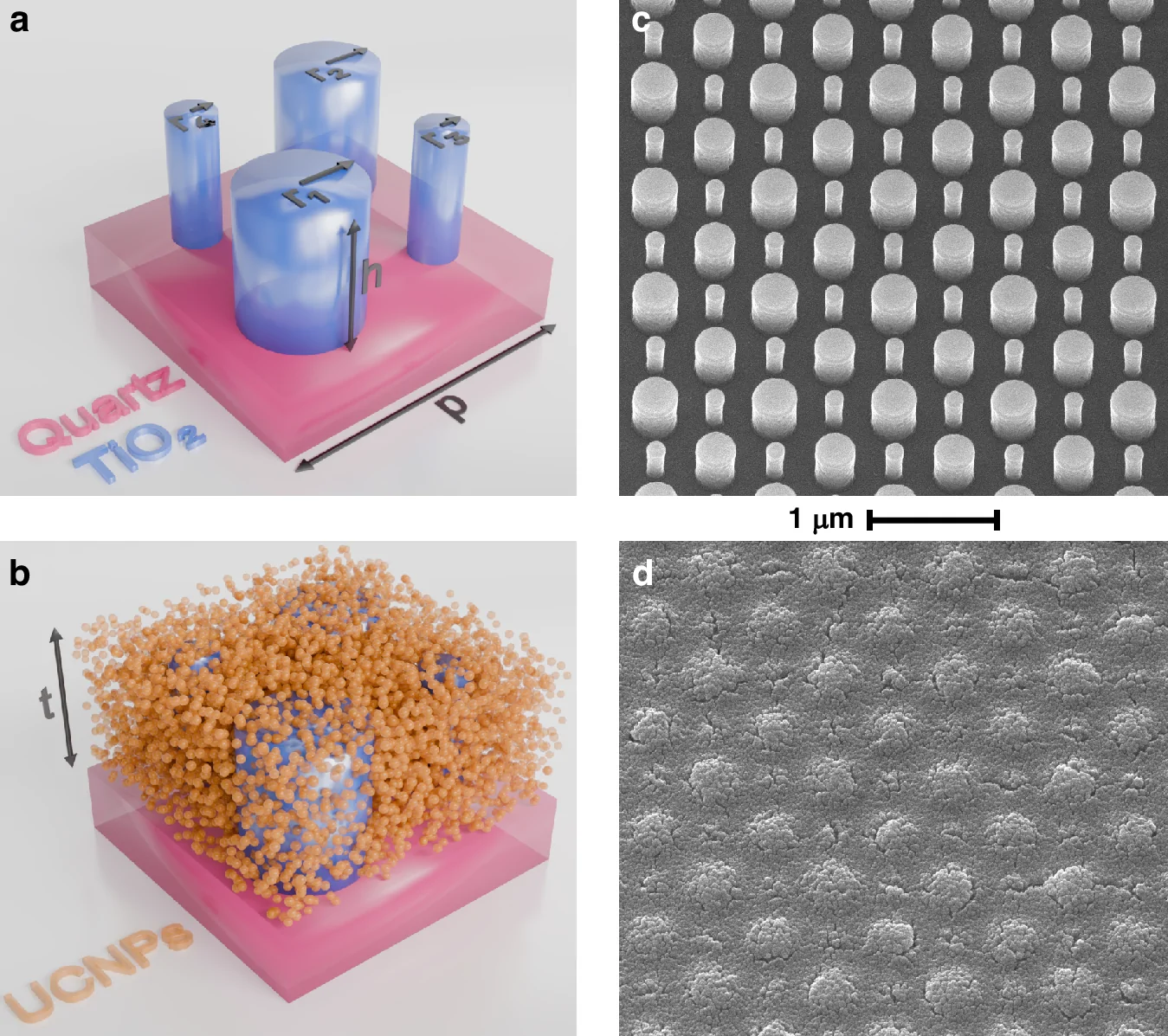

图 2：(a)(b) 旋涂上转换纳米颗粒薄膜前后的超表面单元结构示意。(c)(d) 沉积颗粒前后、30° 倾斜视角的 SEM 图像。单元由石英衬底上四根 TiO₂ 纳米柱构成，周期 900 nm、柱高 375 nm，颗粒层厚度 425 nm。

结果层面，最值得注意的其实是数字之间的落差：仿真给出的增强上限约为 1.02×10⁵，而实测在 976 nm、15.9 W cm⁻² 下是 1100 倍。这不是矛盾，而是两类口径——上限假设激发与发射模式在空间上完全重叠，实测则包含真实的模式重叠与饱和。论文自己还记录了两处未达预期的现象：实验透射谱在 660 nm 处没有出现设计共振，且加不加超表面的发光寿命都是 284 μs。据此作者判断，观测到的增强主要来自激发带共振，而不是发射方向性的改变。这种”把不一致写出来”的做法，比把双共振讲成已经实现更有参考价值。

器件级调控：让一块面上的响应可以切换

第三篇与第五篇都属”主动器件”，但把它们并列看会立刻发现一个根本差别：反射式是单端口问题，透射式要同时管住前向与后向两个散射通道。第三篇工作在微波频段，它的问题甚至不是物理，而是成本：可重构超表面通常把 PIN 二极管当”可调终端”，再在二极管周围设计金属槽形成特定谐振，于是每换一个功能或频段就要整块重新设计、重新加工，二极管的焊接与调试成本被反复消耗。它的解法是把”可调性”和”功能”拆成两层——可编程核心（programmable core，PC）只在 377 Ω 的自由空间波阻抗参考下设计成状态相关的可重构负载，功能模块（functional module，FM）则作为上方的阻抗匹配/变换层，同时充当核心的物理保护盖。

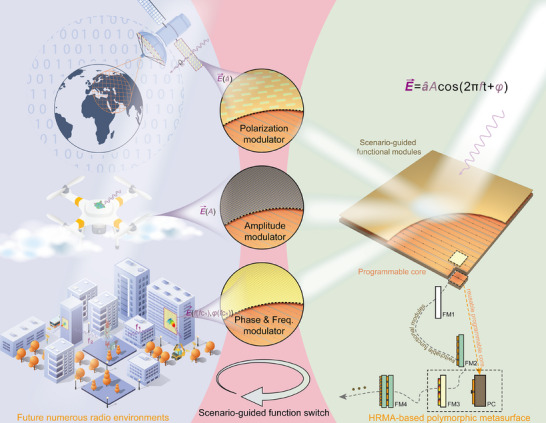

图 3：提出的分层可重构超表面架构。可编程核心可在不同场景中重复使用，低成本功能模块按功能与参数需求分别设计；该架构可对电磁波的极化、幅度、相位与频率进行灵活调控。

代价也是明确的：阻抗匹配结构从二极管所在平面移到上方功能模块层，剖面高度增加；论文认为在很多场景中这个高度可以接受。性能方面，同一块核心加载三种功能模块分别覆盖 Ku、X、C 波段，12 × 40 单元阵列（480 只二极管）在 10 GHz 下实现 10° 到 50° 的波束偏转切换，极化转换模块在 8.9–14.7 GHz 的交叉极化转换优于 −1 dB，成本估算约为传统方案的 25%。

第五篇的出发点是相反方向的困难。中红外主动超表面长期依赖”反射腔 + 共振重叠”来换取调制深度，代价是折叠光路；要在透射模式下只用单层石墨烯同时拿到高效率和大带宽，难点在于金栅缝里的电容性位移电流和石墨烯提供的感性电流路径本来是两个相反的响应。论文把这件事讲成一个电路问题：当两者幅值相等时形成并联 LC 共振，有效表面导纳降到最小，透射随之上升。这个解释也天然给出设计自由度——周期和缝宽一变，共振频率与带宽就跟着变。

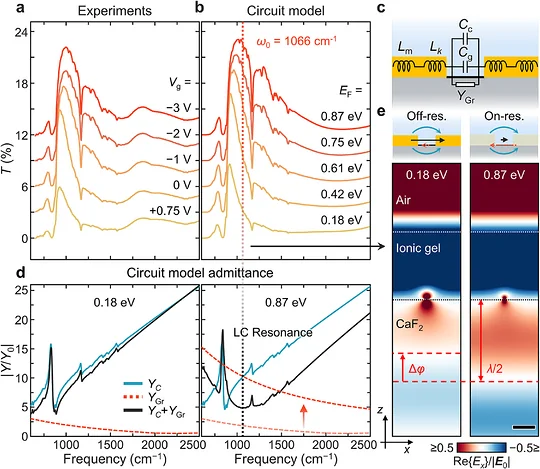

图 4：石墨烯—金属混合超表面的透射调制结果与等效电路解释。TM 偏振下改变栅压（改变费米能级）使透射谱移动并给出调制效率与工作带宽，TE 偏振几乎不响应；门控石墨烯的电感与金栅的电容构成并联 LC 共振，共振处表面导纳减小、透射上升。

实测结果符合这一图景：p = 3 µm、g = 50 nm 的器件在 1265 cm⁻¹ 处达到 73.3% 的调制效率、742 cm⁻¹ 带宽；把周期减到 1 µm 后带宽扩展到 1949 cm⁻¹，但效率掉到 44%。这就是这类器件逃不掉的三角权衡——效率、带宽、绝对透射差，三者不能同时最大。

系统级指标：为引力波探测器设计一面镜子

第四篇的特别之处在于，它面对的不是”如何提高某个超表面指标”，而是一组外部给定的系统要求：残余透射不高于 10 ppm、高斯光束半径 2.2 mm、100 Hz 处位移灵敏度优于约 2×10⁻¹⁹ m/√Hz。精密干涉仪里，传统介质多层膜靠增加层数提高反射率，但层数越多，涂层的热噪声越大；共振超表面可以在单层结构化层内接近全反射，热噪声通常显著更低，缺点是共振对几何参数极为敏感，线边缘粗糙度（line-edge roughness，LER）会直接把实际反射率拉低几个数量级。

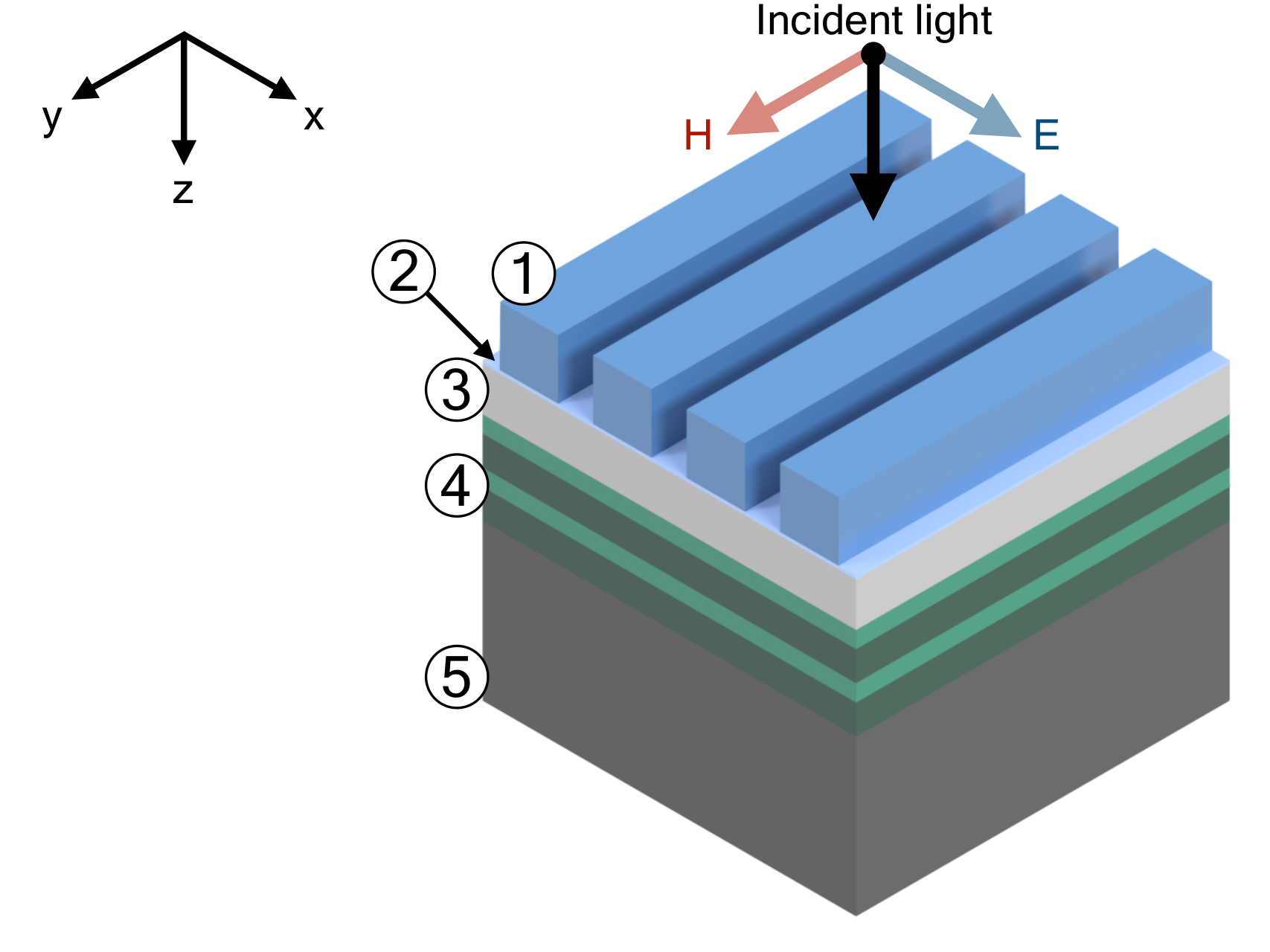

图 5：混合超表面—布拉格反射镜的概念结构。集成式标准具由 (1) 共振周期超表面、(2) 刻蚀阻挡层、(3) 反共振间隔层、(4) 布拉格反射镜、(5) 衬底组成；超表面提供主要反射贡献，布拉格镜补偿真实工艺条件下残留的透射。

这篇论文的增量正是把工艺公差放进设计回路：用高斯平滑折射率剖面等效建模 LER（半高全宽 6.8 nm），重新优化几何参数后，在 80% 累积概率处把 1−R 从 6.22×10⁻⁴ 降到 1.04×10⁻⁴；再加两个 aSi/HfO₂ 层对补偿残余透射，整镜 1−R ≈ 6.6×10⁻⁶；在 18 K、2.2 mm 光束半径下，100 Hz 处总热噪声约 1.97×10⁻²⁰ m/√Hz。

对比：论文、方法、原理、参数、验证与边界

表 1：本周五篇超表面文献解读的关键维度对比。表中”验证方式”一列区分了实测与仿真，参数均为各论文自己给出的口径；来源登记见文末参考资料。

论文（第一作者，年份）	方法 / 器件	物理原理	关键参数	验证方式	适用边界
单光子斯格明子源（Liu, 2026）	金刚石色心置于 20 nm SiO₂ / 150 nm Ag 之上，周围由介质超原子阵列环绕	色心竖直偶极子激发径向传播的表面等离激元；超原子手性定自旋角动量、螺旋或同心排布定轨道角动量	超原子 100 nm × 400 nm、周期 580 nm（GeV 器件 490 nm）；实测反型斯格明子数 −1.86；斯格明子链 0.07；g²(0) = 0.19 ± 0.04	实测：室温共焦显微、偏振分辨探测、二阶关联测量	可见波段（602 / 670 nm）；依赖纳米金刚石定位精度，位移 30 nm 内拓扑纹理仍保持
上转换成像屏幕（Azar, 2026）	镧系上转换纳米颗粒薄膜旋涂在四柱 TiO₂ 超表面上	破缺对称 + 布里渊区折叠得到 Γ 点准连续域束缚态与平带色散，同时增强激发吸收与发射提取	周期 900 nm、柱高 375 nm、膜厚 425 nm；976 nm 激发下 660 nm 增强 1100 倍；角宽容约 ±6°	实测：透射谱、MTF 成像分析、发光寿命与背焦面测量	需主动激发（演示用 7.3 W cm⁻²）；发射带共振未在实验中出现；上转换图像 MTF50 约 0.10 cycles μm⁻¹
分层可重构超表面（Zhu, 2026）	可编程核心（PIN 二极管、金属焊盘、基板与接地层）+ 五类功能模块	以 377 Ω 空间波阻抗为参考的状态相关阻抗；功能模块作为阻抗匹配/变换层	三模块覆盖 Ku 11.8–15.5 GHz、X 6.8–11.9 GHz、C 5.6–7 GHz；12 × 40 单元阵列共 480 只二极管；10 GHz 下波束偏转 10°–50°	实测：HFSS 单元与阵列仿真 + 微波暗室测量 + USRP 链路演示	微波频段；剖面高度因匹配层上移而增加；验证集中在 1-bit 编码状态
混合超表面—布拉格镜（Gaedtke, 2026）	aSi:H 一维共振超表面 + Al₂O₃ 阻挡层 + SiO₂ 间隔层 + 两个 aSi/HfO₂ 层对 + 硅衬底	超表面承担主反射，最简布拉格镜补偿残余透射；线边缘粗糙度用高斯平滑折射率剖面等效	周期 599 nm、脊宽 374 nm、脊高 381 nm；RCWA 与 FEM 反射率差 0.9 ppm；80% 良率下 1−R = 1.04×10⁻⁴；整镜 1−R ≈ 6.6×10⁻⁶；100 Hz 热噪声 1.97×10⁻²⁰ m/√Hz	仿真：RCWA + FEM + 20000 次蒙地卡罗公差统计（无实验验证）	1550 nm、18 K 低温干涉仪设计；结论取决于 aSi:H 消光系数假设，工艺散射待实验确认
石墨烯—金属调制器（Ha, 2026）	500 µm CaF₂ 衬底 + 周期金栅 + 单层 CVD 石墨烯 + 2.98 µm 离子凝胶	金栅电容与门控石墨烯电感构成并联 LC 共振，共振处有效表面导纳最小	TM 偏振 1265 cm⁻¹ 处效率 73.3%、带宽 742 cm⁻¹；大开口率器件 44% / 1949 cm⁻¹；91 通道重构 1201 光谱点	实测 FTIR 透射谱 + 等效电路模型 + RCWA 与压缩感知数值演示	中红外透射式；调制速度数十秒量级，受离子凝胶离子迁移限制；光谱仪为数值结果

原理路线：五种机制，同一个思路

把五篇的物理机制并排放在一起，会看到一条共同的思路：每一篇都把”难以直接控制的那个量”，转换成了另一种更容易控制的语言。

第一篇的困难是发射体的空间受限，它把控制权交给了近场——SPP 在介质—金属界面上传播，超原子的手性与排布成为可以独立设计的两个旋钮；第二篇的困难是高 Q 共振与宽视场成像互斥，它把设计搬到能带语言里，用平带色散换取角宽容；第三篇的困难是可调器件成本随功能数量反复发生，它把问题搬到阻抗语言里，用 377 Ω 这个空间波参考重新定义二极管的作用；第四篇的困难是工艺误差把设计值拉低几个数量级，它把问题搬到统计语言里，用良率分布而不是单一设计点来评估性能；第五篇的困难是透射式调制要在两个散射通道之间做平衡，它把问题搬到电路语言里，用并联 LC 共振找到透射上升的条件。

这五种转换也解释了为什么它们的参数不能直接比较。斯格明子数、调制效率、残余透射、波束偏转角和上转换增强倍数属于不同的物理量纲，跨论文比较只在”设计取舍与验证方式”这一层成立。

不过，有两处数字可以横向核对，用来检查我们对机制的理解是否自洽。

第一处来自第二篇。论文给出 Γ 点附近平带的空间频率带宽约 0.16 cycles μm⁻¹，实验中激发带共振在入射角约 ±6° 内对角度和偏振都不敏感。把两者放在一起验算：发射波长 660 nm、入射角 6°，平面波矢在界面上的横向空间频率为

$$\frac{\sin 6^{\circ}}{\lambda}=\frac{0.1045}{0.66\ \mathrm{\mu m}}\approx 0.158\ \text{cycles}\ \mathrm{\mu m^{-1}}$$

与论文给出的 0.16 cycles μm⁻¹ 一致（相对偏差约 1%）。这说明 ±6° 的角宽容不是单独标定的经验值，而正是平带色散带宽在发射波长上的表现——“平带换来角宽容”这句话在这里有一个可核对的数字支撑。

第二处来自第五篇。论文指出并联 LC 共振处有效表面导纳 |Y_s| 降到电荷中性点时的 60%，而透射正比于 1/|Y_s|²，所以透射率大约提升 1/0.6² ≈ 2.8 倍，与论文表述一致。这类量纲与比例的核对虽然简单，但它验证了”电容性位移电流与感性石墨烯电流相消”这一电路图像确实能解释观测到的透射上升，而不是事后附会的说法。

实现代价：从电子束光刻到印制板焊接

如果把”做出来”这一步单独拿出来看，五篇的差别比原理上的差别更大。前两篇与第四篇都属于纳米加工：第一篇用电子束光刻（electron beam lithography，EBL）把超原子写在预先选定的纳米金刚石周围，定位精度在 50 nm 以内；第二篇同样用 EBL 保证几何精度，但论文同时指出这类平面介质结构兼容纳米压印等大面积、晶圆级工艺；第四篇则是纯设计工作，工艺可行性通过公差模型而不是实际流片来体现。

第三篇与第五篇走的是完全不同的路。第三篇的”工艺”是印制板加工和元器件焊接：一块可编程核心的材料费 10870 元、加工费 3631 元、共 14501 元、周期 8 天，成本主体是 480 只 MADP-000907 型 PIN 二极管（单价 21.18 元），而功能模块的材料加工合计 739 至 10756 元、加工时间均小于两天。第五篇的工艺难点在材料而不是结构：CVD 生长的单层石墨烯要湿法转移到金栅上，再旋涂近 3 µm 厚的离子凝胶，器件性能取决于转移质量与凝胶接触。

表 2：五篇工作的实现路径与代价。金额与工时均为论文自己给出的口径，其中第三篇的成本对比是基于”五种功能各做一块传统可重构超表面”的估算。

工作	关键工艺步骤	论文给出的代价口径	规模与可扩展性
单光子斯格明子源	银膜蒸镀 + EBL 在选定色心周围写超原子	需逐颗色心定位，定位精度 50 nm、相对定位约 20 nm	单器件尺度，适合量子光源研究而非阵列化
上转换成像屏幕	EBL 加工 TiO₂ 纳米柱 + 旋涂纳米颗粒膜	论文指出兼容纳米压印等大面积工艺	平面介质结构，具备晶圆级扩展潜力
分层可重构超表面	印制板加工 + 手工焊接 480 只 PIN 二极管	核心 14501 元 / 8 天；估算为传统方案 25% 成本、32.5% 时间	阵列易于扩展，核心可跨场景复用
混合超表面—布拉格镜	设计阶段未流片；涉及沉积、刻蚀与多层膜生长	需控制线边缘粗糙度到纳米量级，以良率而非单点设计评估	面向米级低温干涉仪（ETpathfinder）的反射镜指标要求
石墨烯—金属调制器	金栅蒸镀 + 单层石墨烯湿法转移 + 离子凝胶旋涂	依赖转移质量与凝胶厚度一致性	单元结构简单，但凝胶栅限制响应速度

这张表揭示了一件常被忽略的事：超表面论文之间的”性能差异”，有相当一部分其实是加工与材料成熟度的差异。微波频段可以用成熟的印制板工艺和工业元器件，所以第三篇能把 480 只二极管焊上去做实测；可见与中红外频段只能靠 EBL、转移与旋涂，所以第一篇要花大量精力解决定位精度，第五篇要面对凝胶栅带来的秒级响应。这也解释了为什么第四篇选择做仿真：在 LER 尚未被工艺稳定控制之前，先用统计模型把”能不能做出来”这个问题量化回答。

验证方式：三组实验证据、一组半实验证据与一组纯仿真

本周五篇的证据强度并不相同，把它们分级写出来，比笼统地说”都做了验证”更有信息量。

实验为主的三篇（第一、二、三篇）分别验证了不同类型的量。第一篇验证的是量子性与拓扑性两件事：g²(0) = 0.19 ± 0.04 说明发射确实是单光子，−1.86 的斯格明子数说明远场偏振纹理确实带拓扑荷；两者分开测量，是这篇工作可信度的关键。第二篇验证的是”能不能成像”：除了透射谱，它用调制传递函数给出可见参考图与上转换图的 MTF50 分别为 0.20 与 0.10 cycles μm⁻¹，把”细节保留”变成可比较的数字，同时用寿命不变和背焦面无方向性排除”增强来自发射端”这一解释。第三篇验证的是系统级行为：不只做单元仿真，而是在微波暗室测量 12 × 40 阵列，并用 USRP 演示 6 GHz 图像传输。

半实验的一篇（第五篇）同时给出三类证据：FTIR 实测给出调制效率与带宽，等效电路模型给出机制解释，RCWA 则用于单芯片光谱仪的数值演示。需要区分的是，73.3% 效率与 742 cm⁻¹ 带宽是实测结果，而 91 通道重构 1201 个光谱点属于数值演示——它们不在同一证据等级上。

纯仿真的一篇（第四篇）把证据放在内部一致性上：RCWA 与 FEM 两种独立方法给出相差 0.9 ppm 的反射率，再用 20000 次蒙地卡罗采样同时评估原始设计与粗糙度重优化设计的良率分布。这种”用两种方法互证 + 统计分布”的写法，是仿真类工作能给出的较强证据，但它仍然不能替代实测——论文也明确说明这一点。

从这五篇可以看出一个规律：验证方式的选择，基本由”器件能不能放进现有测量平台”决定，而不是由研究者的偏好决定。微波阵列能进暗室、量子光源能进共焦显微镜，因此它们做实测；米级低温反射镜和需要 91 个门压通道的光谱仪暂时没有现成平台，就只能先把设计与统计模型做扎实。

差异来自哪里：波段、材料与应用假设

回到开头那个问题：为什么同一周的研究者会做出如此不同的选择？本次对比显示，差异主要来自三个源头，而不是来自研究者的风格差异。

第一是波段的尺度效应。微波波长在厘米到毫米量级，一个”单元”可以有毫米尺度，于是 PIN 二极管、印制板和手工焊接都成为可用工具，标准元件可以直接采购；可见光波长在几百纳米，一个单元只有百纳米量级，只能靠电子束光刻定义，任何位移误差都按波长比例放大。中红外介于两者之间，单元尺寸在微米量级，结构本身好加工，难点反而转移到了材料——单层石墨烯的转移与栅介质的选择。第四篇的 1550 nm 处在近红外，单元数百纳米，与可见光同属纳米加工体系，因此它的主要敌人是线边缘粗糙度而不是元件成本。

第二是材料的可用性。第一篇选氢化非晶硅（aSi:H）而不是非氢化 aSi，原因是设计波长处消光系数最多低两个数量级，若改用非氢化 aSi，该设计的吸收约 40 ppm——同一个几何设计，换一种材料就从”低损耗”变成”不能接受”。第五篇选离子凝胶，是因为它能在低电压下把费米能级推到 0.87 eV，代价是响应速度只有数十秒量级；作者把高速化寄望于高 k 固体栅介质，也就是说这次性能是用速度换来的。

第三是应用假设。第二篇的成像演示用 7.3 W cm⁻² 激发，论文明确指出这显著高于典型环境光（太阳光约 0.1 W cm⁻²），因此当前实现属于”主动激发下的上转换成像”，而不是环境光工作模式。第三篇的可重构超表面面向的是智能无线环境的硬件基础，所以它把成本、工时与可复用性放在与性能同等的位置上；第一篇面向量子光源研究，可以接受逐颗色心定位的工艺代价。同一个器件如果换一个应用假设，最优设计会完全不同。

意义与展望

把本周五篇放在一起看，超表面研究的进展并不是沿着某一条”性能不断提升”的曲线前进，而是沿着多个方向分头解决各自被卡住的那一环。本周的工作里，拓扑结构光第一次被下沉到单光子层面，红外图像第一次用一块”超表面 + 纳米颗粒”的薄膜直接转成可见光，微波可重构超表面开始把成本而不是带宽当作主要设计目标，低温反射镜的工艺误差被纳入设计回路，中红外透射式调制则在效率与带宽之间给出了一条可调的权衡曲线。

从原理验证走向实际应用，仍有几个方向有待推进：单光子斯格明子源需要提高色心定位与发射收集的效率，才谈得上阵列化；上转换成像屏需要把所需激发强度继续降低，才有机会接近环境光工作；微波可重构方案需要在更宽频段验证剖面高度增加带来的影响；混合反射镜的设计需要实验把工艺引入的散射测量出来；石墨烯调制器则要用固体栅介质替换离子凝胶，把响应速度从秒级推进到可用的量级。这些方向的共同点是：它们都不再只考验光子学设计，而是同时考验材料、工艺与系统集成。

参考资料

• Xujing Liu, Yinhui Kan, Shailesh Kumar, et al. Chip-integrated metasurface-enabled single-photon skyrmion sources, Nature Communications 17: 8567 (2026). https://doi.org/10.1038/s41467-026-75516-5
• Nima Sefidmooye Azar, Matthew Parry, Xiao Qi, et al. Enhanced infrared-to-visible upconversion imaging via metasurface–lanthanide nanoparticle hybrid screens, Light: Science & Applications 15 (2026). https://doi.org/10.1038/s41377-026-02449-5
• Lihao Zhu, Jiaqi Han, Zhe Zheng, et al. Hierarchical Reconfigurable Metasurface Based on Scenario-Guided Functional Modules and Programmable Core, Advanced Science 13(28): e24154 (2026). https://doi.org/10.1002/advs.202524154
• Mika Gaedtke, Christian Kranhold, Markus Walther, et al. Fabrication-Aware Design of a Hybrid Metasurface-Bragg Mirror for Low-Noise Precision Optics, arXiv:2609.05001v2 (2026). https://arxiv.org/abs/2609.05001
• Heonhak Ha, Jinseok Kong, Junhyung Kim, et al. Electrically Tunable Graphene-Metal Hybrid Metasurfaces for High-Efficiency, Broadband Mid-Infrared Transmission Modulation, Advanced Science 13(33): e77550 (2026). https://doi.org/10.1002/advs.77550
• M. Lippitz 等. Optics Lecture Notes（Lippitz Lab，CC BY-SA 4.0 开放讲义），第 5 章偏振与庞加莱球、第 8 章薄层等效表面导纳。https://github.com/lippitz/optics-lecture-notes
