本文解读的是 2025 年 2 月发表在 eLight 上的论文:Quantum imaging using spatially entangled photon pairs from a nonlinear metasurface(《用非线性超表面的空间纠缠光子对进行量子成像》,DOI: 10.1186/s43593-024-00080-8eLight 文章页arXiv:2408.02903)。作者为 Jinyong Ma、Jinliang Ren、Jihua Zhang、Jiajun Meng、Caitlin McManus-Barrett、Kenneth B. Crozier 与 Andrey A. Sukhorukov,来自澳大利亚国立大学 ARC 变革性超光学系统卓越中心、松山湖材料实验室与墨尔本大学,通讯作者为 Andrey A. Sukhorukov。一句话贡献:论文把”超表面产生纠缠光子对”与”量子成像”首次串成一条实用链路——一块约 300 纳米厚的铌酸锂超表面,仅靠调泵浦激光波长就能扫描光子对的发射方向,再配合量子鬼成像,只用一维探测器阵列就重建出二维物体的图像。

为什么量子成像需要”薄而可调”的纠缠光子源

量子成像是量子光学里历史悠久的应用方向:利用纠缠光子对或量子关联,在超低光子通量下工作、获得超越散粒噪声极限的灵敏度、更高的安全性,甚至在特定方案中实现超越经典衍射极限的分辨率。其中最有名的当属鬼成像(ghost imaging):把物体放在”信号”光路上,用一个没有空间分辨能力的桶探测器(bucket detector)收集透过物体的光子;与此同时,从不经过物体的”闲置”光路上用空间分辨探测器测量。单独看任何一路都没有物体的图像信息,但两路的符合测量(coincidence measurement)能恢复物体的空间分布——图像是”测”出来的两路光子关联。

鬼成像对光源的”薄”和”可调”其实有天然需求。传统纠缠光子对源是毫米级非线性晶体:自发参量下转换(spontaneous parametric down-conversion, SPDC)在其中发生时,纵向相位匹配条件限制了发射光子的横向动量范围,于是发射角窄、视场(field of view, FOV)小;晶体光源在光子各自由度上的可调性也有限,难以支撑复杂的成像协议。另一方面,超表面这类亚波长厚度的平面光学器件,可以通过设计纳米结构的共振来增强和定制 SPDC 过程——近年来非线性超表面已先后验证了光子对的增强产生,以及光谱、偏振、空间等自由度的纠缠工程。只是”超表面光子对源究竟能用来做什么”此前一直停留在器件演示层面,没有人把它推进到实际应用。本文正是第一个把这种光源用于成像的工作。

非局域超表面:把光子对发射角变成”可调旋钮”

论文用的器件结构很朴素:一块石英衬底上的 x 切铌酸锂(LiNbO₃)薄膜,厚约 300 纳米(方法节实测 303.7 纳米),上面覆盖一层约 180 纳米厚的二氧化硅(SiO₂)光栅,光栅周期 900 纳米、条宽 500 纳米,整片器件只有 400 微米见方。铌酸锂具有二阶非线性系数,是 SPDC 的理想材料;顶部光栅把光耦合进薄膜的波导模式,形成所谓的非局域共振(nonlocal resonance)——共振并不局限在单个纳米单元里,而是分布在整片光栅上的导波模式。

这类共振的角分散(angular dispersion)是整套成像方案的关键。论文设计的双非局域共振有一个特别的性质:沿光栅方向(z 方向)的色散曲线近乎平坦,垂直光栅方向(y 方向)则是二次型弯曲。这直接决定了光子对发射图样的形状——y 方向窄、z 方向宽(图 1b)。对正入射的平面波泵浦,能量守恒与横向动量守恒要求信号与闲置光子的横向波矢近似等大反向,即 $k_y^{(s)} \simeq -k_y^{(i)}$;于是两个光子要么在 y 向窄范围内反相关、要么在 z 向连续反相关(图 1d、e)。y 向的窄反相关让实验者能把信号与闲置光子确定性分开——用一块 D 形反射镜就能把它们送到两条不同光路;z 向的连续反相关则是鬼成像所需的”每个像素对应一个方向”的映射。

更有意思的是可调性:共振的 y 向色散在宽波长范围内近似线性(图 1c),所以只要改变泵浦波长,光子对发射的横向波矢 $k_y$ 就会连续移动——发射角从”器件参数”变成了”激光器旋钮”。

图 1:超表面量子成像协议与光子对发射分布

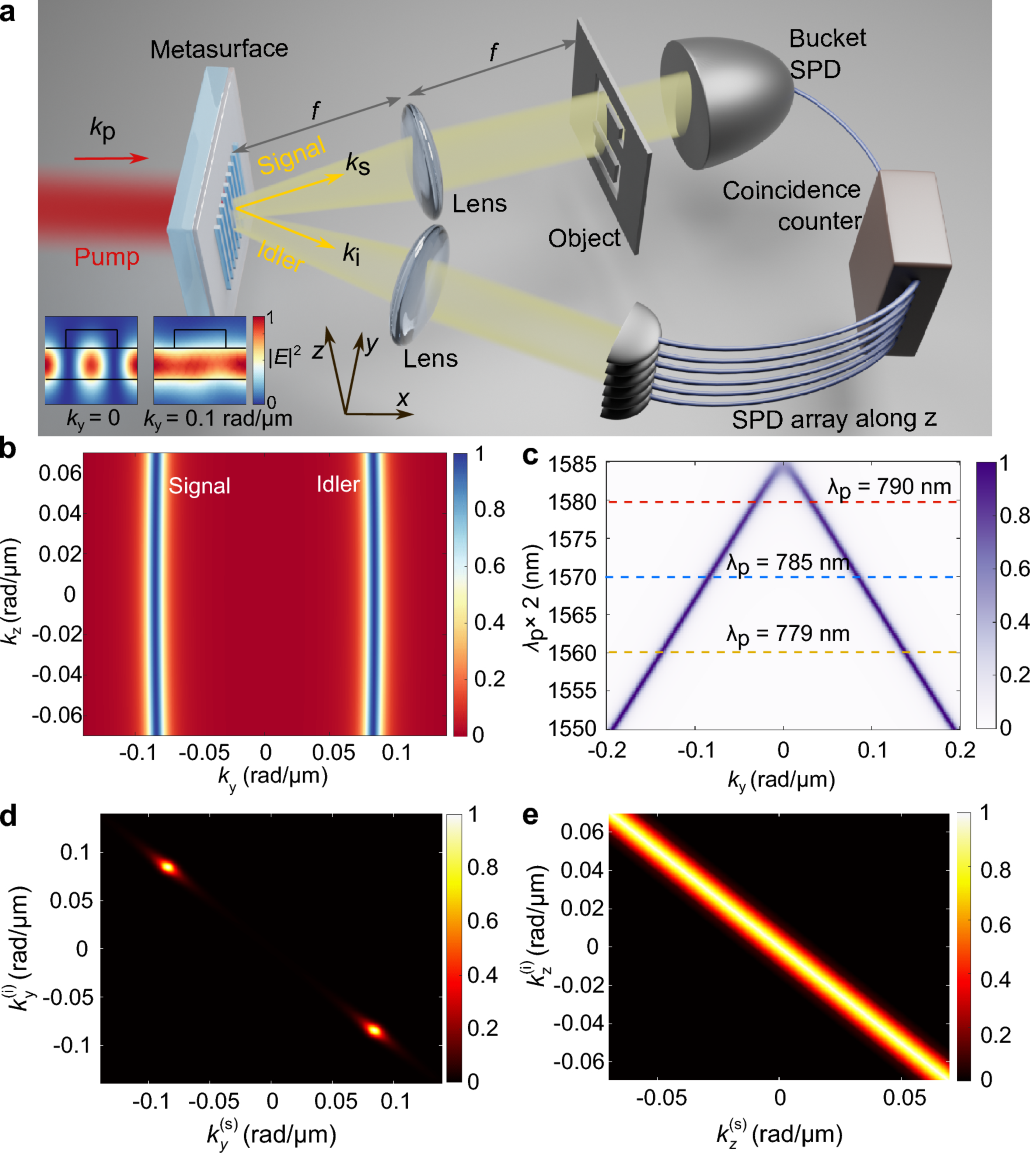

图 1:(a) 量子成像协议:二氧化硅光栅 + 铌酸锂薄膜超表面产生空间纠缠的信号/闲置光子对,y 向发射方向随泵浦波长调谐;信号光子穿过物体后被桶单光子探测器(SPD)收集,闲置光子由沿 z 向排列的 1D SPD 阵列接收,z 向做鬼成像、y 向做光学扫描,合成 2D 成像;左下插图为 ky = 0 与 ky = 0.1 rad/µm 时一个晶胞的模式分布。(b) 光子对发射率随横向波矢 ky、kz 的仿真分布:沿 kz 连续且宽、沿 ky 窄。(c) 预测的光子对发射率随 2×λp 与 ky 的变化(kz = 0),发射角可由泵浦波长 λp 光控。(d)(e) 双光子联合空间强度沿 ky、kz 的分布:y 向窄范围反相关(可确定性分离),z 向连续反相关(可用于鬼成像)。

实验标定:g²(0)≈7000,发射图样真的能”扫”起来

先看光子对的质量。论文在 2×λp = 1568 nm 处测量了二阶关联函数 $g^{(2)}(\tau)$,零延迟处 $g^{(2)}(0) \approx 7000$,远超经典极限 2——这说明探测器接收到的确实是成对产生的量子关联光子,而不是经典噪声的巧合。效率方面,80 mW 泵浦下符合计数率为 6 Hz,折合 75 mHz/mW;同样条件下,未图形化的铌酸锂薄膜只有 1.15 mHz/mW——光栅结构把 SPDC 过程增强了 65 倍(图 2b)。实验用的 InGaAs/InP 雪崩单光子探测器(单光子雪崩光电二极管,single-photon avalanche photodiode, SPAD)单端探测效率为 25%,论文指出,若换成效率通常超过 90% 的超导纳米线单光子探测器(superconducting nanowire single-photon detector, SNSPD),计数率还有很大提升空间。

发射图样是否真的随泵浦波长移动?论文用一条沿 z 向的窄狭缝在 y 方向平移,逐点测量符合计数,得到不同泵浦波长下的发射图样(图 2c):随着泵浦波长从 779 nm 调到 790 nm,发射峰在 y 方向明显移动,”全光扫描”机制得到直接验证。为了在扫描成像时避免像素间串扰,实验选了三个重叠较少的泵浦波长——780 nm、784 nm、790 nm(三者不等间隔,是因为泵浦激光器存在模式跳变;论文指出换用调谐范围更大的激光器就能轻松增加像素数、扩大视场)。

扫描成像的分辨率与两个参数有关:共振品质因子 $Q_{\mathrm{opt}}$ 和泵浦光斑直径 $d_p$。能量与横向动量守恒决定了发射的空间宽度与共振谱宽成反比,所以 Q 值越高、发射越窄、分辨率越好;泵浦光斑越大,横向动量带宽越小,同样能压窄发射区。论文用两个相邻像素(每个宽 w,一亮一暗)的成像对比度 $(C_2-C_1)/(C_2+C_1)$ 来标定:当像素宽 w = 500 µm(实验条件 $Q_{\mathrm{opt}}\approx450$、$d_p\approx200$ µm)时对比度可超过 70%(图 2d)。换算到实验装置,f = 50 mm 透镜下 0.01 rad/µm 的横向波矢间隔对应 0.13 mm 的物体尺寸。

图 2:光子对发射的实验标定

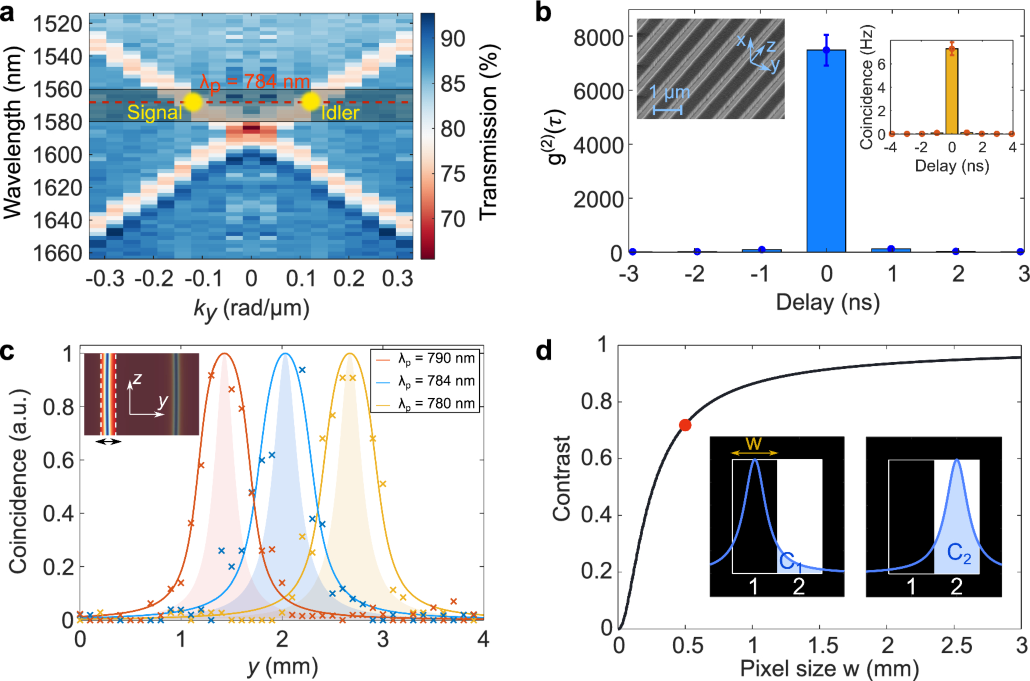

图 2:(a) 透射谱随横向波矢 ky 的变化:正入射时 1584 nm 附近近简并共振,ky 增大时出现双模劈裂,灰色区域为可线性调谐的发射区(透射谱通过倾斜超表面测得,ky < 0 部分按反射对称镜像,以展示横向相位匹配 ky(s) ≈ −ky(i))。(b) 光子对的二阶关联函数 g²(τ):零延迟处 g²(0) ≈ 7000,远超经典极限 2;左插图为器件 SEM 图像(x 切 300 nm 铌酸锂薄膜 + z 向二氧化硅光栅),右插图为符合计数直方图。(c) 沿 y 方向的发射图样标定:移动 z 向狭缝测量符合计数,不同颜色代表不同泵浦波长,发射峰随波长移动。(d) 扫描成像对比度随像素宽度 w 的变化:红点(w = 0.5 mm)对应后续成像实验所用像素尺寸。

一维探测器阵列怎么拼出二维图像

有了”y 向可扫描、z 向可鬼成像”的光子对,二维成像就分解成两个一维问题。

y 方向用光学扫描成像:把三像素(每像素 500 µm,明或暗)的物体放进信号光路,泵浦依次调到 780、784、790 nm,让发射图样分别对准三个像素,归一化符合计数就直接给出物体的明暗分布。实验重建的最小黑白对比度约 71%,与图 2d 的预估一致(图 3a)。

z 方向用量子鬼成像:六个 350 µm 像素的物体放进信号光路,闲置光路由六元 1D 单光子探测器阵列接收,桶探测器收集透过物体的信号光子,两者做符合测量(图 3c)。z 向鬼成像的分辨率只取决于泵浦光斑直径 $d_p$、与共振 Q 值无关——因为 z 向发射本身是连续的,Q 值只影响 y 向带宽;当泵浦接近平面波时,z 向分辨率趋近衍射极限(图 3d)。

把两个一维协议叠起来:物体是 3×6 像素(每像素 500 µm × 350 µm)的字母 T、M、O、S。三个泵浦波长恰好对应三列 y 位置,每个波长下对整列做 z 向鬼成像,就得到完整的 2D 符合计数矩阵;按归一化计数 0.5 阈值二值化后,四个字母全部 100% 正确重建(图 4)。需要说明的是,实验单幅图像的测量时间为 1 小时、泵浦功率 85 mW——这是原理验证阶段的代价,论文明确把像素数与测量速度列为从原理走向应用需要推进的方向。

图 3:两个一维成像协议的分开验证

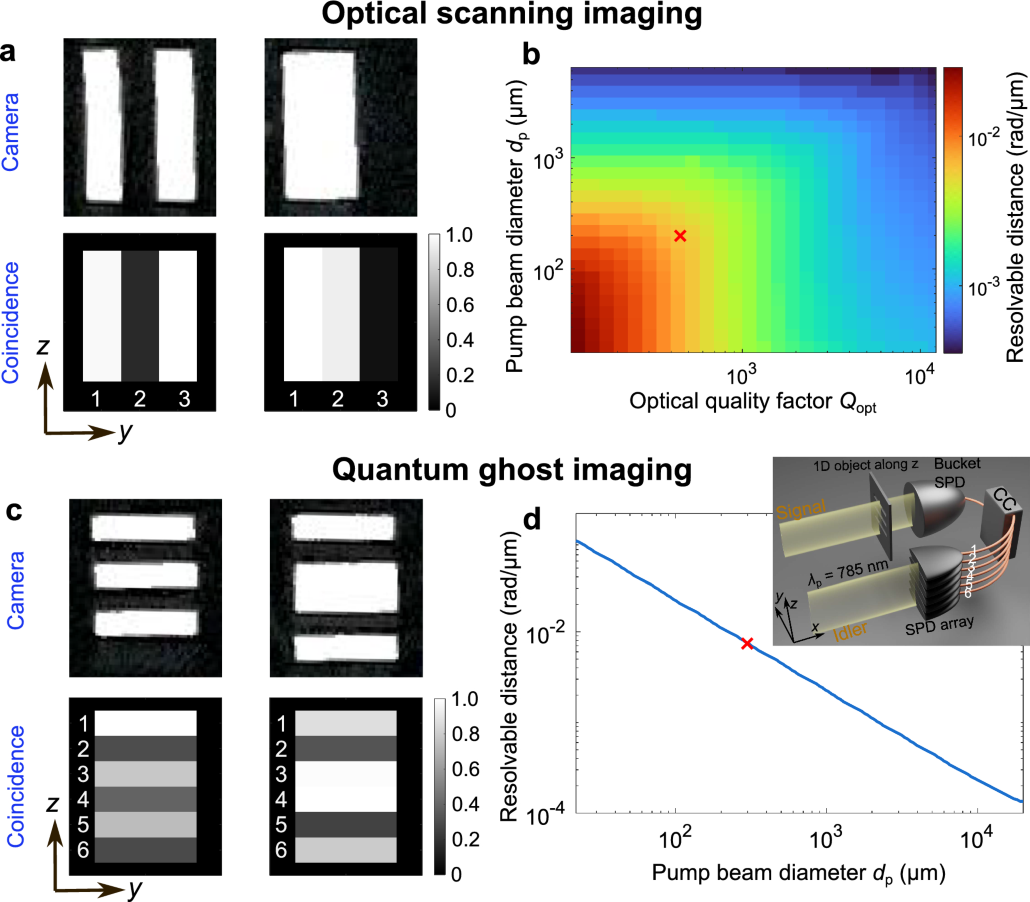

图 3:(a) y 向光学扫描成像:三像素物体(上排为光学相机图像),泵浦在 780、784、790 nm 三个波长间切换,下排为归一化符合计数重建,最小对比度约 71%。(b) 扫描成像最小可分辨距离随泵浦光斑直径 dp 与共振品质因子 Qopt 的仿真:Q 值越高、dp 越大,分辨率越好;红叉为实验条件(Qopt ≈ 450、dp ≈ 200 µm)。(c) z 向量子鬼成像:两个六像素(每像素 350 µm)物体,上排相机图像、下排桶探测器与 1D SPD 阵列各元素符合计数重建。(d) 鬼成像最小可分辨距离随 dp 的仿真:dp 越大越接近衍射极限,Qopt 不影响 z 向分辨率。

图 4:3×6 像素二维量子成像

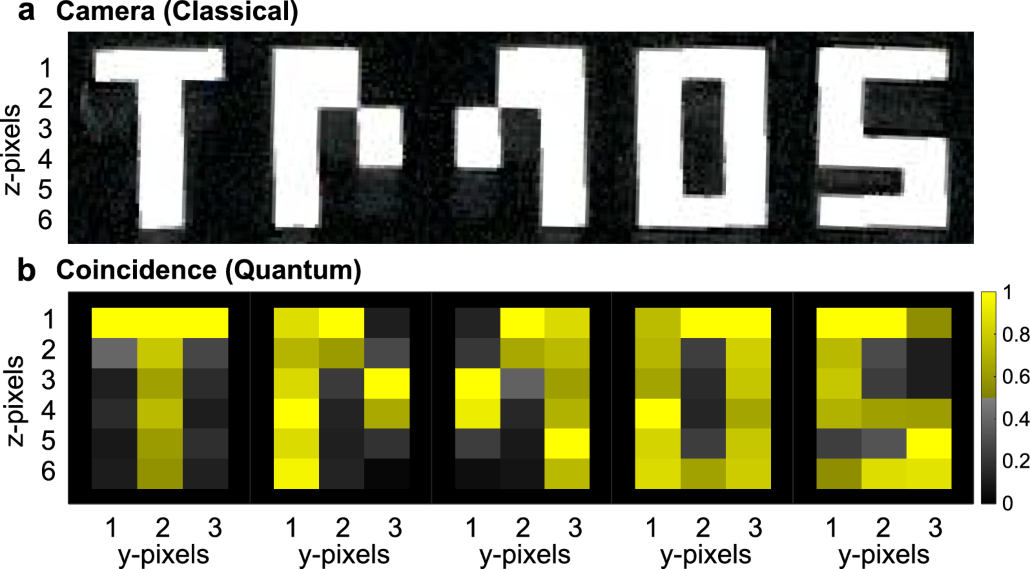

图 4:(a) 物体光学相机图像:字母 T、M、O、S,各由 3×6 像素组成,像素尺寸 500 µm × 350 µm。(b) 符合计数重建图像:在 780、784、790 nm 三个泵浦波长下分别对三列做 z 向鬼成像,归一化符合计数以 0.5 为阈值二值化(≥0.5 为黄色、<0.5 为黑白色),四个字母 100% 正确重建。

分辨率与视场:四个数量级的差距来自哪里

实验只是 3×6 像素的原理验证,但论文用数值仿真展示了这套方案的潜力上限。仿真中取 y/z 收集角 20°(约 1.4 rad/µm)与 14°(约 1 rad/µm),成像 600×420 像素并计入散粒噪声;对比 0.1 mm、1 mm、10 mm 三种口径超表面成像 1951 USAF 分辨率靶,10 mm 口径(现有光刻等纳米加工技术已可制备)下最小线条清晰可辨。这个差距来自三个物理原因:

  1. 纵向相位匹配约束消失:超表面亚波长厚度下,SPDC 不再受纵向相位匹配限制,光子对可以在很大角度范围内连续发射;
  2. 口径可以做大:厘米级超表面支持大直径泵浦光斑,直接带来更高的空间分辨率;
  3. 角分散近似线性:宽波长范围内发射角与泵浦波长近似线性对应,全光调谐可以覆盖很宽的视场。

把这些数值放到一起,论文给出一个量级化的对比(表 1):10 mm 口径超表面方案的视场为 $F_y\approx1.4$ rad/µm、$F_z\approx1$ rad/µm,最小可分辨距离 $\delta k_y\approx1$ mrad/µm、$\delta k_z\approx0.1$ mrad/µm,分辨率元数 $N_{\mathrm{meta}}=F_yF_z/(\delta k_y\delta k_z)\approx10^7$;而传统体晶体鬼成像的典型参数(泵浦光斑 1 mm、晶体长 10 mm、λp = 780 nm)视场仅 0.06 rad/µm、最小可分辨距离 2 mrad/µm,分辨率元数 $N_{\mathrm{bulky}}\approx10^3$。两者相差四个数量级以上——注意这是论文给出的数值/理论比较,不是本次实验直接测出的结果。

表 1:超表面量子成像方案与传统体晶体鬼成像的视场与分辨率对比(数值来自论文的理论比较)

指标 超表面方案(10 mm 口径,理论/仿真) 体晶体鬼成像(典型值)
光源厚度 亚波长(约 300 nm) 毫米级
视场(k 空间) Fy ≈ 1.4 rad/µm、Fz ≈ 1 rad/µm 约 0.06 rad/µm
最小可分辨距离 δky ≈ 1 mrad/µm、δkz ≈ 0.1 mrad/µm 约 2 mrad/µm
分辨率元数量 ≈ 10⁷ ≈ 10³

意义与展望

这项工作的核心价值,是把超表面光子对源从”器件演示”推进到”协议应用”:一个无源的、约 300 纳米厚的平面器件,用泵浦波长这一个旋钮就完成了纠缠光子对发射方向的扫描,并与鬼成像结合实现 2D 成像——装置里没有机械扫描件,闲置光路也只需要 1D 探测器阵列。在此基础上,论文展望了几个可以自然延伸的方向。

首先是速度。超表面是被动器件,发射角扫描由泵浦波长决定;如果改用频率梳泵浦,理论上可以让光子对发射方向以极快的速度切换,这在体晶体光源上无法实现,也为量子 LiDAR(激光雷达,light detection and ranging;利用纠缠或强时间关联提升信噪比的量子照明)与”量子目标跟踪”(通过反馈控制泵浦波长跟踪运动物体)打开了空间。

其次是波长灵活性。倾斜超表面或采用双周期的准周期超表面,可以让信号与闲置光子非简并——一个在待测波段(如红外)、一个在可见波段,后者可以用现成的单光子相机收集。这种”红外照明 + 可见探测”的多波长成像,有望在不增加复杂组件的情况下扩展成像场景。

最后是产生效率。65 倍的 SPDC 增强已经证明共振设计有效,但要达到与体晶体相当的计数率,仍需推进的方向包括:选用更高二阶非线性系数的材料(如 III-V 族半导体、二维材料),并设计信号、闲置、泵浦三重共振并结合角分散工程。一旦光子对产生率提上来,成像速度、信噪比与灵敏度都能随之显著改善,超表面量子成像才有机会从原理验证走向实际应用。
