光的色散原理：为什么白光经过棱镜会分成七色
从棱镜实验说起
一束白光穿过三棱镜，会在另一侧展开成一条红、橙、黄、绿、蓝、靛、紫的彩色带——这是物理课上最经典的演示之一。它并不是玻璃棱镜”制造”了颜色：白光本来就包含各种波长的光，棱镜只是让它们按波长分开了。早在 13–14 世纪，波斯学者 Kamal al-Din al-Farisi 和德意志的 Theodoric of Freiberg 就分别用装满水的大玻璃球做过类似实验，证明水滴能把白光分解成彩色；后来牛顿用棱镜对这条路径做了更系统的研究，最终论证白光由不同颜色的光混合而成。
这个实验真正值得追问的问题是：为什么不同颜色的光偏折程度不一样？ 既然所有颜色都从同一束光里来、都经过同一个棱镜，唯一的区别就是它们的波长不同。所以答案藏在”折射率”这个量里——它并不是一个固定常数，而是随波长变化的。

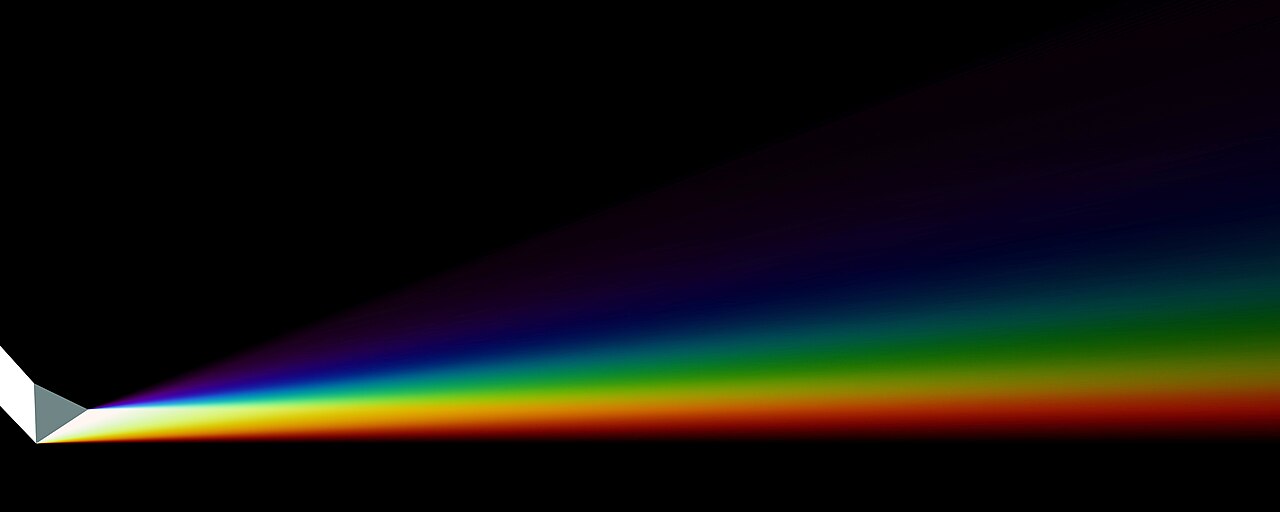

图 1：白光经过玻璃棱镜后被展开成从红到紫的连续光谱（光线追迹渲染，光谱范围 380–700 nm）。
色散的本质：折射率不是常数
光从一种介质进入另一种介质时会发生偏折，方向改变的规律由斯涅尔定律（Snell’s law）描述：
$$n_1 \sin\theta_1 = n_2 \sin\theta_2$$
其中 $n_1$、$n_2$ 是两种介质的折射率，$\theta_1$、$\theta_2$ 是入射角和折射角。折射率越大，光在介质中传播得越慢，折射角也越小。入射角固定时，折射角完全由折射率决定；如果不同波长的光对应不同的折射率，它们的出射方向就会彼此错开。
对于玻璃、水这类透明材料，折射率在可见光区有一个规律：波长越短，折射率越大。紫光波长最短，折射率最大，偏折得最厉害；红光波长最长，折射率最小，偏折得最少。于是在棱镜的两个折射面上，白光被逐次展开成按波长排列的扇形，这就是色散（dispersion）。

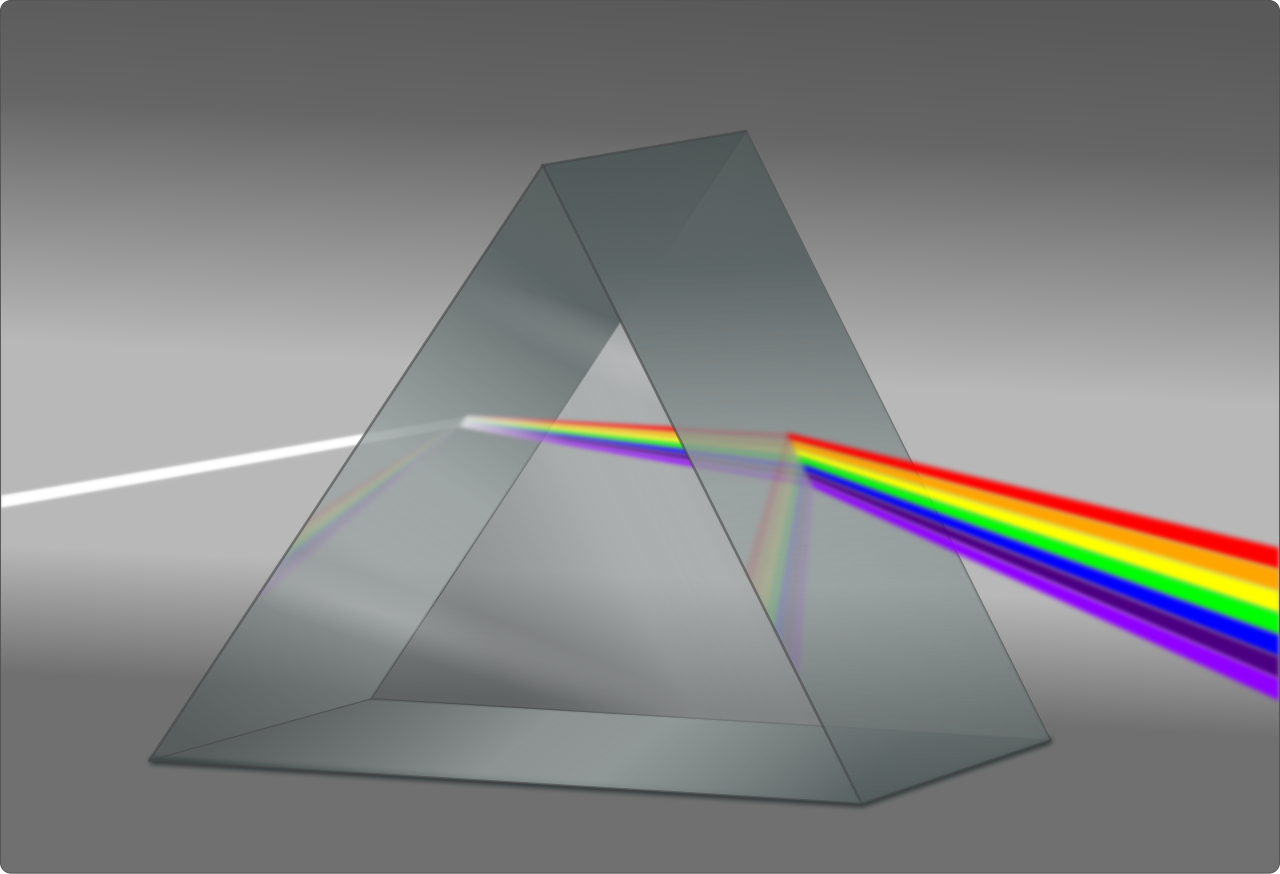

图 2：棱镜色散原理示意图：白光入射棱镜后，由于折射率随波长变化，不同颜色的出射方向按红到紫依次排开。
这个分离角有多大？OpenStax 大学物理教材里有一个现成的算例：白光以 $43.2°$ 从空气射入冕牌玻璃，红光（660 nm）的折射角为
$$\theta_{\mathrm{red}} = \arcsin\left(\frac{1.000 \times \sin 43.2°}{1.512}\right) \approx 26.9°$$
紫光（410 nm）的折射角为
$$\theta_{\mathrm{violet}} = \arcsin\left(\frac{1.000 \times \sin 43.2°}{1.530}\right) \approx 26.6°$$
两者只差约 $0.3°$。这个数字看起来很小，但如果让这束光继续传播足够远的距离，红紫两色就会被拉开肉眼可见的距离——这正是光谱仪和彩虹能”放大”色散的原因：色散的本质不是棱镜本身，而是”折射率随波长变化”这件事。
定量看色散：同一介质在不同波长下折射率不同
“折射率随波长变化”不是一句抽象的话，它可以直接查表。下表列出几种常见材料在红、黄、紫三个波长下的折射率：
表 1：常见材料在不同波长下的折射率（数据来自 OpenStax 教材，波长取 660/580/410 nm）。
| 材料 | 红光 (660 nm) | 黄光 (580 nm) | 紫光 (410 nm) | 红→紫变化量 |
|---|---|---|---|---|
| 水 | 1.331 | 1.333 | 1.342 | 0.011 |
| 冕牌玻璃 (crown) | 1.512 | 1.518 | 1.530 | 0.018 |
| 火石玻璃 (flint) | 1.662 | 1.667 | 1.698 | 0.036 |
表中红紫折射率之差，就是材料色散强弱最直接的度量：水最弱，冕牌玻璃中等，火石玻璃最强——同样一个棱镜，用火石玻璃做出来的光谱会比冕牌玻璃摊得更开。把折射率对波长画成曲线，会更直观：所有常见透明材料在可见光区都是单调下降的曲线，火石玻璃的曲线明显更陡。

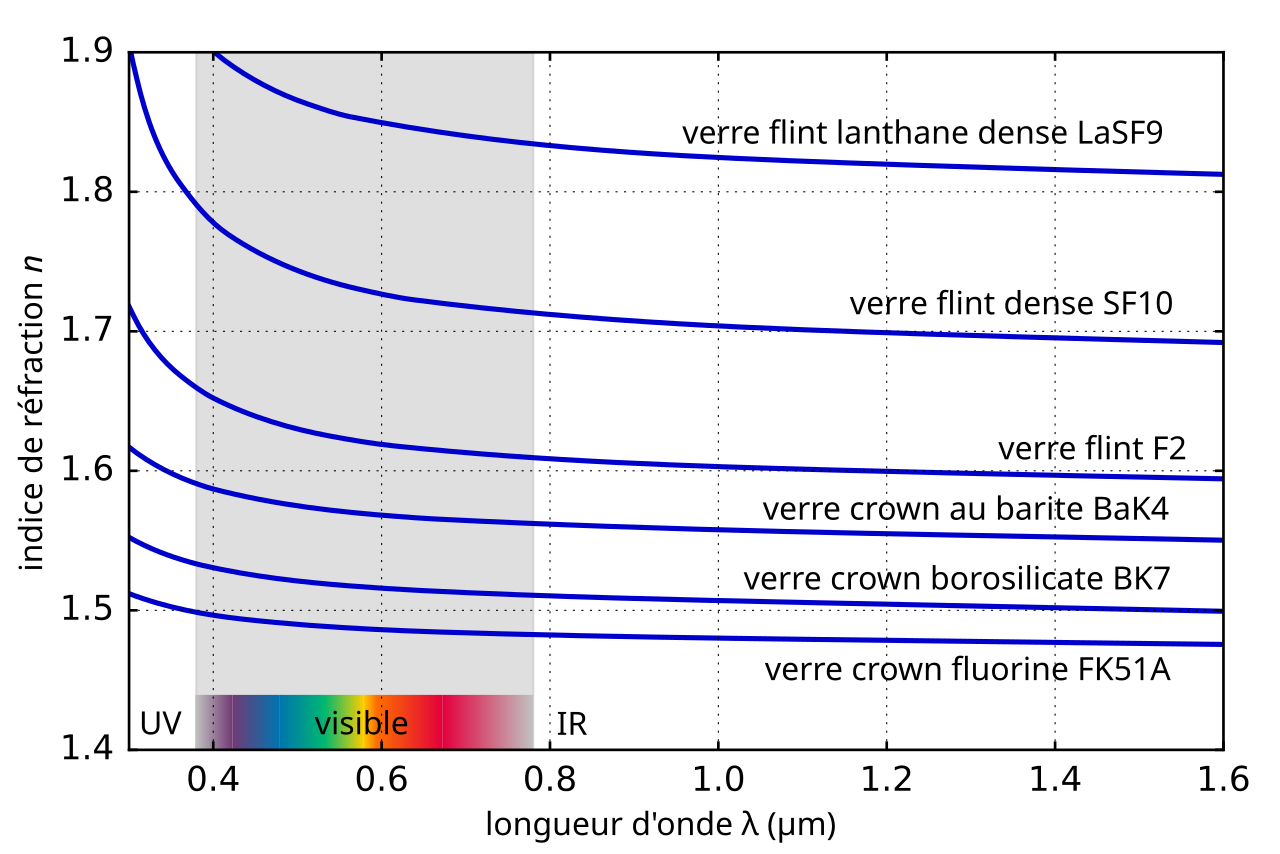

图 3：冕牌玻璃与火石玻璃的折射率随波长变化曲线：波长增大、折射率单调减小，火石玻璃曲线更陡，说明色散更强。
这种”波长越长、折射率越小”的行为叫作正常色散（normal dispersion），它在可见光区几乎普遍成立。反过来，在材料强烈吸收的波段（例如很多玻璃的紫外区），折射率可能随波长增大而增大，称为反常色散（anomalous dispersion）——“反常”并不神秘，它总伴随强吸收出现。
为了工程上方便，人们把折射率随波长的变化写成经验公式，最常用的是柯西方程（Cauchy’s equation）：
$$n(\lambda) = A + \frac{B}{\lambda^{2}} + \frac{C}{\lambda^{4}}$$
其中 $A$、$B$、$C$ 是每种材料的拟合系数。给定三个波长处的折射率测量值，就能解出这三个系数，再用公式内插任意波长下的折射率。更精密的赛尔迈耶方程（Sellmeier equation）在系数结构上做了改进，但用途相同：用有限个测量点，把整条色散曲线描述出来。
为什么折射率随波长变化：振子图像
现在的问题是：为什么光一进入材料，折射率就跟波长”较上劲”？直观图像藏在材料内部的电荷上。光波是电磁波，它的电场会驱动材料中的电子来回振荡。电子又连着原子核，可以近似看成弹簧-质量-阻尼振子：电场是驱动力，”弹簧”是电子与原子核之间的恢复力，”阻尼”代表能量损耗。
这样一个振子有一个固有共振频率 $\omega_0$。当入射光频率远低于 $\omega_0$ 时，电子能”跟得上”电场的变化，材料对光的响应很平稳，折射率随频率缓慢上升——这就是正常色散区；当频率靠近 $\omega_0$ 时，电子被驱动到剧烈共振，光被强烈吸收，折射率出现反常变化；频率远高于 $\omega_0$ 时，电子几乎来不及响应，折射率趋于 1。用洛伦兹振子模型（Lorentz oscillator model）写出介电函数：
$$\varepsilon(\omega) = 1 + \frac{N e^{2}}{m}\frac{1}{\omega_0^{2} - \omega^{2} - i\omega/\tau}$$
其中 $N$ 是单位体积内参与响应的电子数，$e$、$m$ 是电子电荷与质量，$\tau$ 是阻尼时间。这个公式的实部直接给出折射率随频率（波长）的变化，虚部给出吸收；两者通过 Kramers–Kronig 关系天然地联系在一起——有吸收的地方，折射率一定剧烈变化；远离吸收区，折射率平滑变化。玻璃的可见光区离紫外吸收带还有一段距离，所以表现为平缓的正常色散；钻石的折射率高达 2.4 以上且色散极强，正是因为它的吸收/共振结构离可见光区更近。
光谱是连续的，而不是七条色带
棱镜展开的白光光谱常常被描述成”七色”，红橙黄绿蓝靛紫。但如果把光谱放大细看，会发现颜色之间并没有边界：从红到紫，波长是连续变化的，眼睛能分辨的颜色只是这条连续带上我们给不同区间起的名字。不同教材对颜色数量的说法（六色或七色）也印证了这一点——“七”更多是文化习惯，不是物理事实。

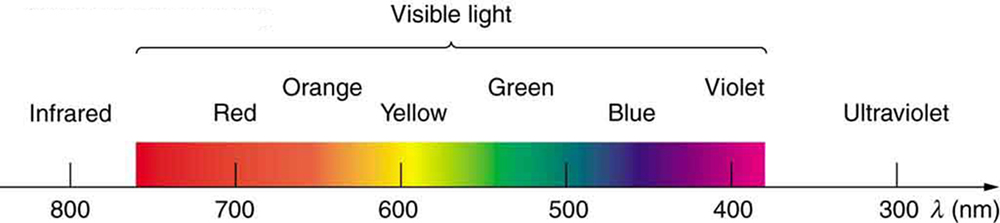

图 4：可见光谱按波长连续分布：约 700 nm 为红光、600 nm 为黄光、500 nm 为蓝光、400 nm 为紫光，两侧分别是红外与紫外。
人的眼睛只能感知大约 400–700 nm 这一小段电磁波。白光并不是某种特殊颜色的光，而是各种可见波长大致均匀混合的结果；太阳光看起来偏黄，也只是因为它的能量分布偏向黄绿区。棱镜所做的，只是把这锅”均匀混合的汤”按波长重新排好队，让我们能逐段检查它原本包含的成分。
色散的两面：色差、光谱仪与光纤
“折射率随波长变化”这个事实本身没有好坏之分，关键是它发生在哪里、被用来做什么。在成像镜头里，不同颜色的光聚焦位置不同，画面边缘会出现彩色镶边，这就是色差（chromatic aberration）。校正它的一种经典办法是消色差双胶合透镜：把一片低色散冕牌玻璃和一片高色散火石玻璃胶合在一起，让两者的色差互相抵消。设计时需要定量比较玻璃的色散强弱，工程上用的度量就是阿贝数（Abbe number）：
$$V_d = \frac{n_d - 1}{n_F - n_C}$$
其中 $n_d$、$n_F$、$n_C$ 分别是材料在夫琅禾费 d 线（587.6 nm）、F 线（486.1 nm）和 C 线（656.3 nm）处的折射率。阿贝数越大，色散越弱：冕牌玻璃的阿贝数一般在 55 以上，火石玻璃在 55 以下，重火石玻璃甚至可以低到 25 以下。
在另一些场合，色散是被主动利用的：棱镜光谱仪靠色散把不同波长的光在空间上分开，从而分析光源的成分；天文学家还利用星际介质的色散来测量脉冲星的距离——高频脉冲先到、低频脉冲后到，到达时间差直接给出沿途自由电子的总量。
光纤通信则处在色散的”麻烦面”。单模光纤里，一束光脉冲包含一定的波长范围，不同波长传播速度略有不同，脉冲在传输中会被拉宽；当相邻脉冲展宽到互相重叠，接收端就无法再区分 0 和 1，这限制了光纤的传输距离和速率。工程上用量 D 描述这一效应，单位是 ps/(nm·km)，含义是单位带宽的脉冲经过单位距离后展宽的时间；应对手段包括选择工作波长、色散补偿光纤和电域色散均衡。相比之下，激光的谱线宽度极窄，接近单一波长，因此受色散影响小得多——这也是激光能成为光纤通信载体的原因之一。
表 2：色散在不同场景中的两面。
| 场景 | 色散的角色 | 工程对策 |
|---|---|---|
| 相机/显微镜镜头 | 色差：彩色镶边 | 消色差双胶合（冕牌+火石玻璃，阿贝数配对） |
| 光谱仪/光谱辐射计 | 把波长在空间上分开 | 棱镜或衍射光栅色散元件 |
| 光纤通信 | 脉冲展宽、码间干扰 | 窄线宽激光、色散补偿、均衡算法 |
| 超短脉冲激光器 | 腔内色散使脉冲变宽 | 棱镜对/光栅产生负色散补偿 |
色散不是一个需要”克服”或”利用”的特殊效应，而是”折射率随波长变化”这一材料性质的必然结果。理解了这条因果链，棱镜分光、彩虹、镜头色差和光纤通信里的脉冲展宽，就都能用同一幅图像解释：光在介质中的速度与波长有关，而任何与波长有关的过程，最终都会把不同颜色的光区别对待。
