可见光透镜的”色差”为什么难消除

透镜依靠折射把不同方向的光弯向焦点，而材料的折射率随波长变化——这就是色散。蓝光被弯折得比红光更厉害，于是同一片透镜上，不同颜色的光焦点并不重合，沿光轴错开一段距离，形成所谓的轴向色差（longitudinal chromatic aberration）。可见光横跨约 380–780 nm，玻璃透镜很难让所有波长同时聚焦到同一点，成像时就会出现彩色边缘和模糊。

超表面金属透镜（metalens）把这个矛盾变得更尖锐。它的原理是用亚波长纳米天线（例如 TiO₂ 纳米鳍）在每个位置”补齐”所需的相位突变，从而在平面衬底上实现聚焦。如果设计时只针对单一波长 λ_d 给出相位分布 φ(r, λ_d)，那么其他波长的相位就补不准：离设计波长越远，聚焦位置偏离越大。论文中做了一只对照器件——只按几何相位设计、不做任何色散工程的”色差超透镜”，它的焦长随波长漂移的方式与经典菲涅耳透镜类似，可见”平面化”本身并不会消除色差，反而因为色散工程的空间被压缩而更难处理。

更早的探索也不是没有：2017 年，Capasso 组曾在反射式结构中实现可见光消色差超透镜，但连续消色差带宽只有 490–550 nm；而纯几何相位方案虽然能独立控制相位与色散，却天然只对单一圆偏振工作。2019 年这篇论文的目标因此很明确：透射式、宽带、且对偏振不敏感，三者同时做到。

表 1：三类透镜在色差与偏振两个维度上的对照。

器件 色差控制 偏振敏感性 代表性结果
传统折射透镜 依赖材料组合消色差，系统复杂 偏振无关 焦距随波长变化（轴向色差）
纯几何相位金属透镜 相位与色散解耦 只对单一圆偏振工作 焦长漂移类似菲涅耳透镜
本文消色差偏振无关超透镜 相位+群延迟+群延迟色散同时匹配 偏振无关 460–700 nm 焦长漂移约 9%

消色差条件：相位、群延迟与群延迟色散

要让所有波长的光聚焦到同一个、与波长无关的焦长 F，金属透镜必须施加的相位分布其实只有一个正确形式：

$$\phi(r,\omega)=-\frac{\omega}{c}\left(\sqrt{r^2+F^2}-F\right)$$

其中 r 是透镜上的径向坐标，ω 是角频率，c 是光速。这个式子看起来不复杂，难点在于它同时依赖空间位置和频率：不同半径处的纳米单元，不仅要给出正确的相位，还要给出正确的”频率响应”。

把上式在中心频率 ω_d 附近做泰勒展开：

$$\phi(r,\omega)=\phi(r,\omega_d)+\left.\frac{\partial\phi}{\partial\omega}\right|{\omega=\omega_d}(\omega-\omega_d)+\left.\frac{1}{2}\frac{\partial^2\phi}{\partial\omega^2}\right|{\omega=\omega_d}(\omega-\omega_d)^2+\cdots$$

于是消色差任务被拆成三个量，并且要在每个径向坐标 r 上同时满足：第一项是设计波长处的相位 φ(r,ω_d)，它决定光往哪里偏；第二项是群延迟（group delay），即相位随频率的变化率 ∂φ/∂ω；第三项是群延迟色散（group delay dispersion，GDD），即二阶导数 ∂²φ/∂ω²。直观地说，可以把入射光想象成一串波包：相位分布负责把波包导向焦点，一阶项保证不同频率的波包同时到达焦点，二阶项保证它们到达时波形一致，不会在时间上散开。论文中的单元库只需匹配到二阶项，因为所选单元的高阶项数值很小。

挑战随之而来：一个纳米单元只有有限的几何参数（长、宽、高度、间距），却要在一个三维空间（相位、群延迟、GDD）里同时贴近目标值。这正是下一篇里”单元库 + 优化”要解决的问题。

偏振无关的秘诀：旋转角只取 0° 或 90°

先回顾几何相位（Pancharatnam–Berry 相位）的工作原理。当圆偏振光穿过一个旋转了 α 角的纳米鳍时，出射光可以用 Jones 矢量描述：

$$\begin{pmatrix}\tilde{E}_x\\tilde{E}_y\end{pmatrix}=\frac{\tilde{t}_l+\tilde{t}_s}{2}\begin{pmatrix}1\\pm i\end{pmatrix}+\frac{\tilde{t}_l-\tilde{t}_s}{2}e^{\pm i2\alpha}\begin{pmatrix}1\\mp i\end{pmatrix}$$

其中 $\tilde{t}_l$、$\tilde{t}_s$ 是光沿纳米鳍长轴、短轴偏振时的复透射系数。第一项是保偏分量，属于”用不上的散射光”；当纳米鳍被设计成近似半波片时，$\tilde{t}_l$ 与 $\tilde{t}_s$ 反相，第二项的幅度最大，偏振转换效率最高。第二项中的 $e^{\pm i2\alpha}$ 就是几何相位：旋转纳米鳍 α 角，就给正交圆偏振出射光加上 2α 的相位。这个相位与频率无关，所以旋转鳍可以单独调整相位、完全不触碰群延迟与 GDD——这正是上一节说的”相位与色散解耦”。

问题在于符号：左旋圆偏振（LCP）入射得到 $e^{+i2\alpha}$，右旋圆偏振（RCP）入射得到 $e^{-i2\alpha}$，两者不同，器件只对一种圆偏振正确工作。论文的关键技巧非常朴素：把每个单元的旋转角 α 限制在 0° 或 90°。此时 $e^{i2\alpha}=e^{-i2\alpha}$（都等于 1 或 −1），LCP 与 RCP 入射经历完全相同的相位分布；而任意偏振态都可以分解为 LCP 与 RCP 的叠加，于是整个器件对任何偏振都不敏感。代价是少了一个连续旋转自由度，所以单元必须用多个纳米鳍来补回设计自由度。

图 1：偏振无关消色差超透镜的原理。(a) 透镜四分之一区域的版图（NA=0.2，直径 26.4 μm），插图是单元示意图：每个单元由三个高度 h=600 nm 的 TiO₂ 纳米鳍组成，按 400 nm 晶格常数等间距排布。(b) 制备器件的扫描电镜（SEM）图像，比例尺 1 μm；插图为纳米鳍的放大斜视图，比例尺 500 nm。(c) 模拟的正交偏振透射分量相位：示例单元参数 (w1,l1,w2,l2,w3,l3,g)=(50,50,170,370,50,90,60) nm，在 LCP 与 RCP 入射下相位完全相同；对给定圆偏振，90° 旋转引入 π 相位而不改变群延迟（斜率）与群延迟色散（曲率）。

单元结构因此变成了”多鳍”设计：每个单元由三个 TiO₂ 纳米鳍组成，鳍高 600 nm，晶格周期 400 nm；通过改变每个鳍的长、宽以及鳍间间距（g 取 60 nm 或 90 nm），可以获得足够多的几何自由度，同时调节相位、群延迟与 GDD。图 1c 里蓝色和红色曲线分别代表同一单元横放、竖放两种情况下的相位——两者在 LCP/RCP 下完全相同，且 90° 旋转只是整体平移 π 相位，曲线斜率（群延迟）和曲率（GDD）都不变。

设计流程：从单元库到粒子群优化

有了上面的单元结构，设计就变成一个”选单元”的问题。论文先用时域有限差分（FDTD）求解器对单元做参数扫描，建立单元库：记录每个单元在 530 nm 设计波长下的相位、群延迟与群延迟色散。几何组合有数千种，于是图 2a 里出现一大片密集的散点——每个点代表一个可用的单元。

90° 旋转在这里起第二次作用：根据图 1c 的原理，一个单元旋转 90° 后，所有频率下的相位都平移 π，而群延迟与 GDD 完全不变。因此库里的每个单元在图中出现两次（绿色点和紫色点），设计库相当于免费翻倍。

目标值则由式（1）直接算出：对直径 26.4 μm、NA=0.2 的透镜，每个径向坐标 r 对应一组（相位、群延迟、GDD），也就是图 2a 中的黑色点。接下来要在三维空间里为每个黑色点找最近的单元。论文还注意到一个细节：因为这三个量只有相对值有意义，整个单元库可以在三维空间里整体平移而不改变物理行为，于是用粒子群优化（particle swarm optimization）寻找最优平移量，让库整体与所需曲线贴合得最好。

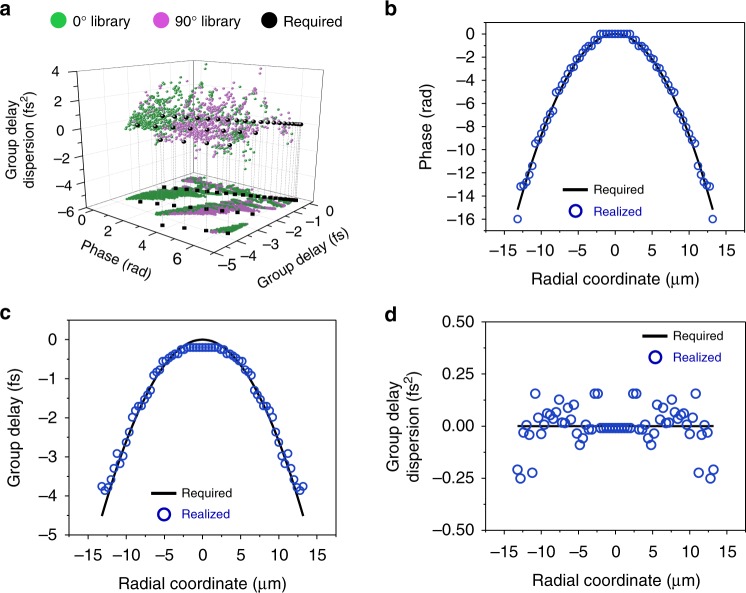

图 2：图 1a 所示超透镜所需与实现的相位及色散值。(a) 单元库中所有单元的相位、群延迟与群延迟色散（彩色点）以及所需值（黑点）；由于 90° 旋转只改变 π 相位、不改群延迟与 GDD，每个单元同时以绿色和紫色点出现。(b–d) 沿透镜径向坐标，实现值（蓝色圆圈）与所需值（黑色曲线）的相位、群延迟与群延迟色散——三者在每个半径处都贴合良好。

图 2b–d 是最终结果：蓝色圆圈是选中的单元在每一半径处的实际值，黑色曲线是式（1）要求的理想值，三者（相位、群延迟、GDD）逐点吻合。只匹配到 GDD 是因为所选单元的高阶频率项足够小，二阶近似已经够用。

实测：焦斑不随波长移动，偏振也不影响效率

器件用电子束光刻加 TiO₂ 原子层沉积（ALD）制备，并做了一只同口径、同 NA 的色差对照超透镜——它只用相同长宽纳米鳍的旋转实现几何相位，不做色散工程。

焦斑测量在 NA=0.2、设计焦长 67 μm（λ=560 nm）的器件上进行。图 3a 给出各波长下 y-z 平面内的实测强度分布：左栏是消色差透镜，焦点在不同波长下几乎停在同一个位置；右栏是色差对照，焦点随波长明显移动，行为类似菲涅耳透镜。图 3b 沿焦平面（对应 460 nm 处焦长）的归一化强度剖面进一步确认，各波长峰值位置基本重合。

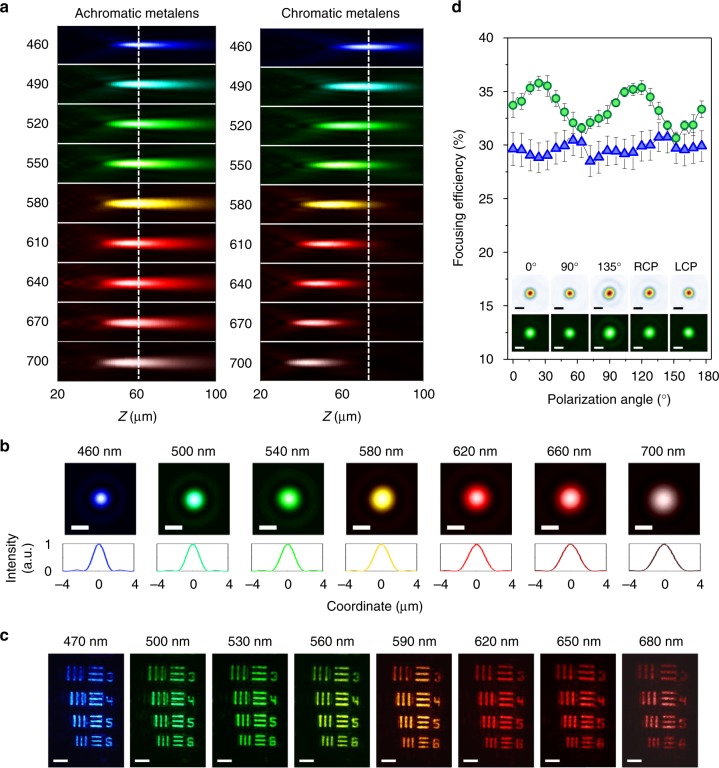

图 3：实测焦斑剖面（伪彩色）、聚焦效率与成像结果。(a) 各可见光波长下 y-z 平面的强度分布（左侧标注波长），左栏为消色差超透镜、右栏为未做色散工程的色差对照，对照器件焦长漂移类似菲涅耳透镜。(b) 沿 (a) 中白色虚线的归一化强度剖面（虚线位置对应 460 nm 波长焦长）。(c) 直径 120 μm、NA=0.05 的消色差超透镜对 USAF 分辨率板成像，40 nm 带宽可调谐激光照明，group 6 线宽 8.77 μm。(d) 聚焦效率随线偏振入射角（4° 步进）的变化，绿色与蓝色符号分别对应 532 nm 单色激光与中心 570 nm、200 nm 带宽的可调谐宽带激光，误差棒为 ±2 倍标准差。

偏振无关性则用”转偏振片”来检验：让线偏振入射光以 4° 步进旋转，测聚焦效率。图 3d 显示，无论用 532 nm 单色激光还是 200 nm 宽带光源（中心 570 nm），效率随偏振角的变化幅度都在约 4% 以内。这与摘要给出的结论一致：460–700 nm 全波段焦长漂移仅约 9%，且焦斑在全部波长上保持衍射极限。

成像验证用的是另一片更大口径的器件（直径 120 μm、NA=0.05）：以 40 nm 带宽的可调谐激光照明，对标准 USAF 分辨率板成像，图 3c 中 group 6 的线宽 8.77 μm 清晰可辨。也就是说，不仅单色光聚焦好，宽带照明下也能稳定成像——这正是消色差设计在真实场景中的价值。

同一原理的推广：偏振无关相位梯度超表面

论文最后验证了这套原理的通用性：不止能做聚焦透镜，也能做任意相位梯度器件。他们设计了一个偏振无关的相位梯度超表面，用互相平行与垂直的纳米鳍组合，让正入射光在 530 nm 设计波长偏转 15°。

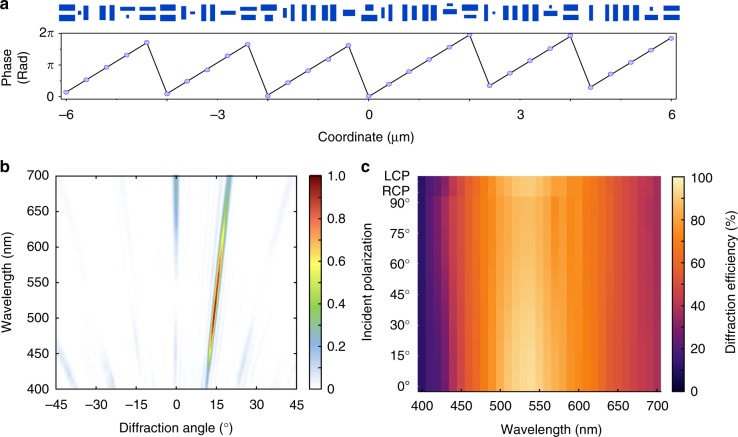

图 4：偏振无关相位梯度超表面的仿真结果。(a) 器件版图：互相平行与垂直的纳米鳍按设计取向排布，使正入射光在 530 nm 偏转 15°；下方面板给出目标相位（黑线）与实现相位（蓝圈）。(b) x 偏振入射下，归一化远场功率随波长与衍射角的变化。(c) 超表面在可见光谱范围内的衍射效率：纵轴为线偏振角度，最后两行分别对应右旋与左旋圆偏振；所有波长与偏振下效率基本恒定，体现偏振无关性。

仿真结果显示，该器件在 530 nm 的衍射效率约为 92%，并且从图 4c 可以看到：对 0°–180° 的线偏振角度以及左旋、右旋圆偏振，效率在可见光全波段都基本保持不变。换句话说，”旋转角只取 0°/90°”这一招并不局限于透镜，它可以移植到分束器、偏转器、光束整形等几乎所有需要相位调控的超表面器件上。

意义与展望

这篇论文在超表面成像器件方向上立了一个重要标杆：透射式、宽带消色差、偏振无关三者此前很难兼得，而它用”多鳍单元 + 0°/90° 旋转限制”这一相对简单的结构同时实现了。由于器件只有一层 TiO₂ 纳米鳍，工艺上相对干净，天然适合作为相机模组、微型显示与增强现实（AR）目镜等紧凑光学系统中的基础元件——论文也在摘要中点名了从成像到虚拟/增强现实的潜在应用。

从原理验证走向实际应用，仍有几处待推进的方向。其一是效率与口径：论文展示的器件以 NA=0.2、直径 26.4 μm 为主（更大 NA=0.6 的完整器件在补充材料的仿真中确认了消色差与偏振无关行为），要成为相机级镜头，还需要在更大口径、更高 NA 下保持制造良率与效率。其二是工艺迁移：电子束光刻适合科研原型，量产需要与深紫外光刻、纳米压印等成熟工艺对接。其三是系统集成：把消色差超透镜与探测器、光源封装进同一模组，并在真实宽谱照明（如白光 LED）下验证像质，才能把”焦斑不随波长移动”变成用户能感知的成像改善。总体而言，这篇论文给出的是一个可扩展的设计框架，而不是一个孤立的器件演示——偏振无关的推广验证（图 4）正是这个框架通用性的最好证明。
